三丰数码指示器接触球头结构设计

　　这款接触球头是配套指示类量具使用的核心接触部件，日常在精密尺寸检测工位上，它是量具与被测工件直接接触的前端结构，所有的尺寸位移信号都要通过这个部件传递到量具的传感单元，最终转化为可读的测量数值。在车间的来料检验、工序间尺寸抽检、精密零件终检环节，这类接触头的精度直接决定了测量数据的可靠性，要是接触头的球面圆度超差、安装同轴度不够，哪怕量具本身的传感精度再高，测出来的数值也会存在系统性偏差。

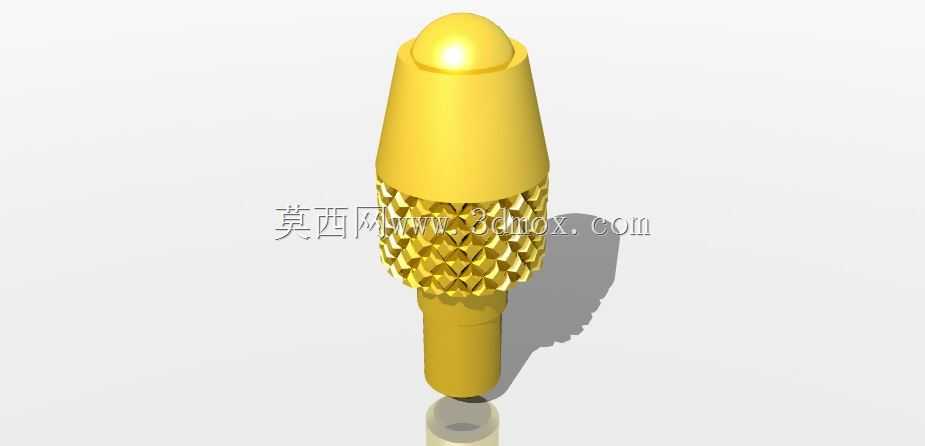

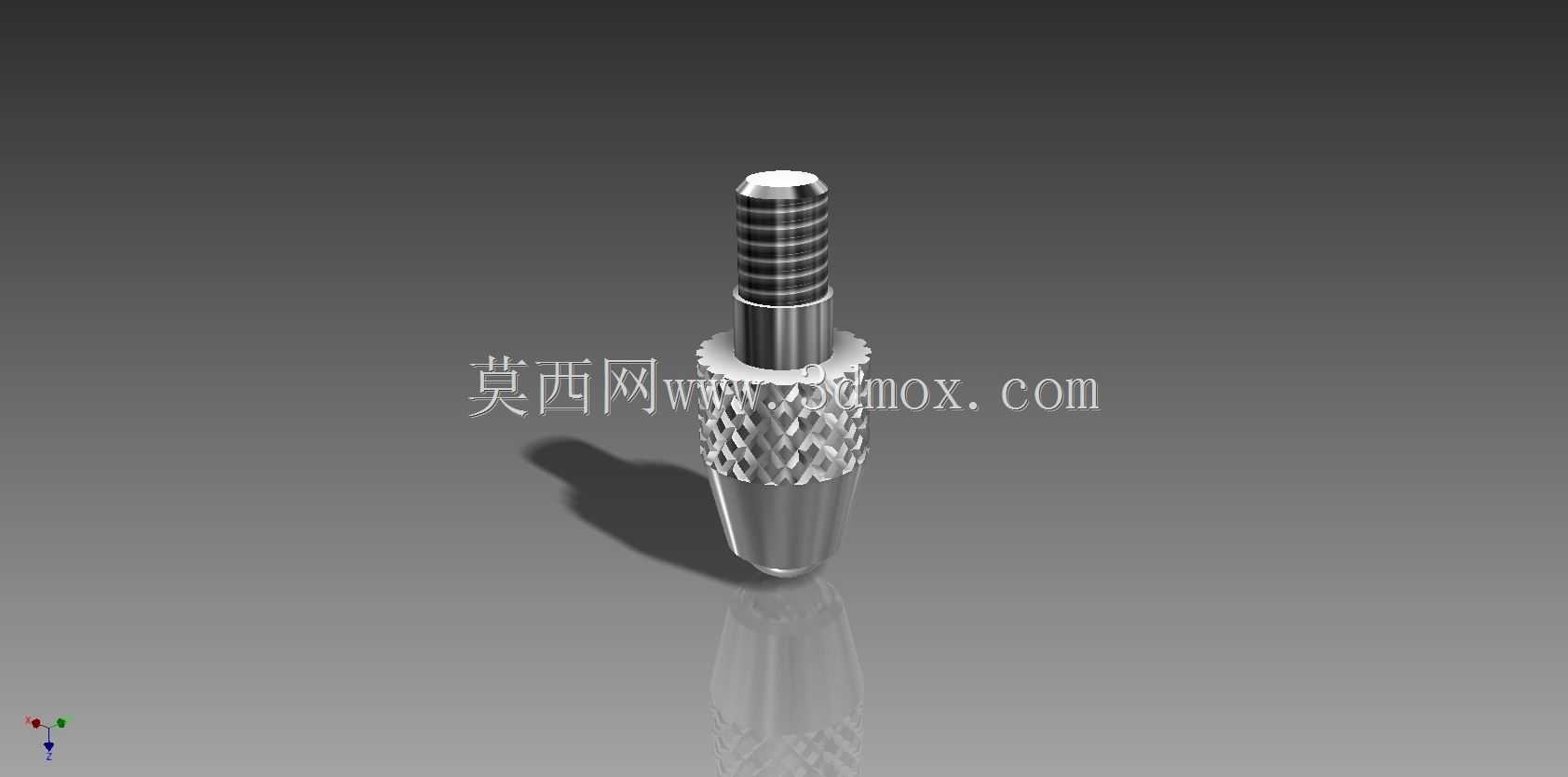

　　从结构设计来看，整个零件分为三个功能段，最上端的外螺纹段是安装连接结构，加工时严格匹配指示表测杆的内螺纹规格，螺纹的中径公差控制在6g级别，保证旋合后没有径向窜动，安装到位后不会因为测量过程中的轻微触碰出现松动。中间的滚花段是手动操作区域，网纹滚花的齿距和齿深都经过适配，操作人员用指尖拧动的时候能获得足够的摩擦力，不需要借助扳手就能完成拆装更换，滚花段的外径比螺纹段大出一个台阶，刚好能在旋紧到位时抵住测杆的端面，形成轴向定位，避免安装过深顶坏量具内部的传动结构。最下端的球头段是直接接触被测工件的部分，球面采用整体成型后精磨的工艺处理，球面的粗糙度控制在Ra0.2以下，保证接触时不会刮伤软质工件的表面，同时球面的球心与整个零件的轴线重合度控制在微米级，不管是垂直测量平面工件，还是倾斜接触斜面、曲面工件，接触点的位置偏移量都能控制在允许的误差范围内。

　　设计过程中需要兼顾刚性和耐磨性，整个零件选用合金工具钢作为基材，整体淬火后硬度达到HRC58-62，长期反复接触金属工件也不会出现球面磨损、变形的问题，避免因为长期使用出现球面失圆导致的测量误差。安装边界上，螺纹段的有效旋合长度经过核算，既能保证连接强度，又不会因为旋入过长占用测杆内部的活动空间，整个零件的总长度控制在适配常规指示表的行程范围内，安装后不会额外增加过多的测头长度，避免测量时因为力臂变长导致的测杆弯曲变形。在实际使用场景里，这类接触头可以适配不同的测量需求，测量平面工件时球面接触能自动找正垂直位置，测量窄槽、小凸台等特殊结构时，小直径的球头能伸入狭窄空间完成接触，不会因为测头直径过大无法抵达测量位置。滚花段的台阶结构还能起到限位作用，当测杆回缩到极限位置时，滚花段的台阶端面会抵住测杆的护套端面，避免内部传动结构因为超程碰撞出现损坏。

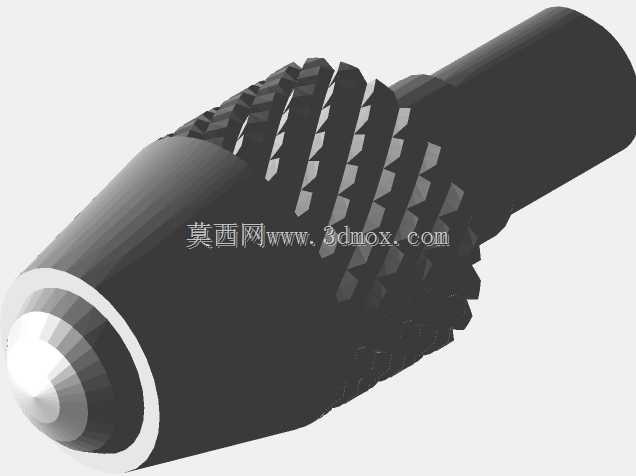

　　从建模逻辑来看，绘制这个零件时首先要确定整体的同轴度基准，所有回转结构都以中心轴线作为唯一基准，螺纹段采用机械设计标准的牙型绘制，滚花段的网纹采用圆周阵列的特征生成，保证滚花纹理均匀对称，球头段与中间杆身的过渡位置采用小圆弧过渡，避免应力集中，防止零件在意外磕碰时出现根部断裂的问题。实际装配验证时，要保证螺纹旋合顺畅，没有卡滞，安装后用手径向晃动球头没有明显间隙，轴向拉动没有窜动，这样才能保证测量时的位移传递准确。在不同的测量场景下，这类接触头的磨损速度不一样，测量铸铁、钢材等硬质工件时磨损较慢，测量铜、铝等软质有色金属或者带毛刺的工件时，球面更容易出现划痕，所以结构设计时也考虑了快速更换的属性，不需要复杂工具就能完成替换，减少检测工位的停机等待时间。
