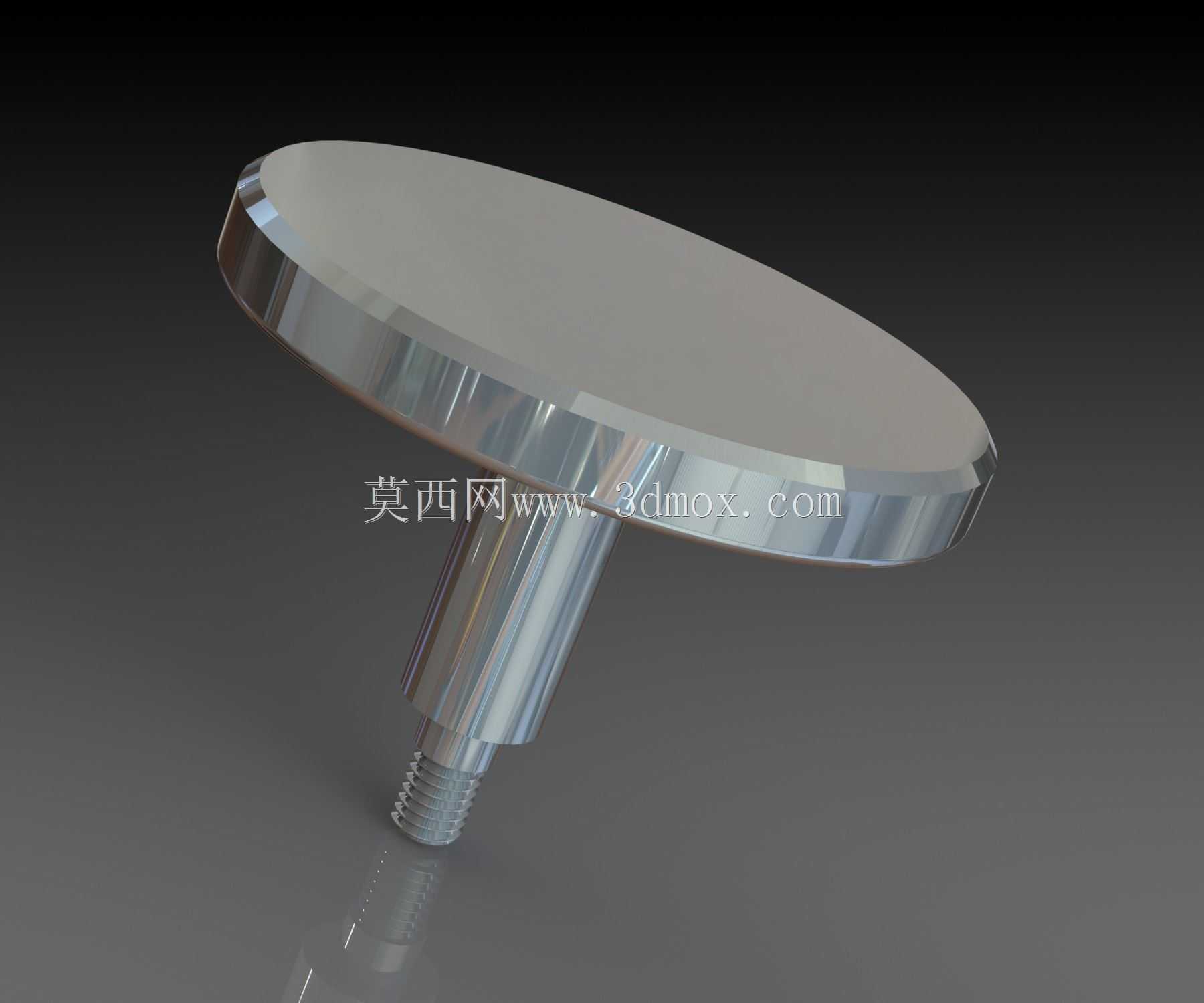

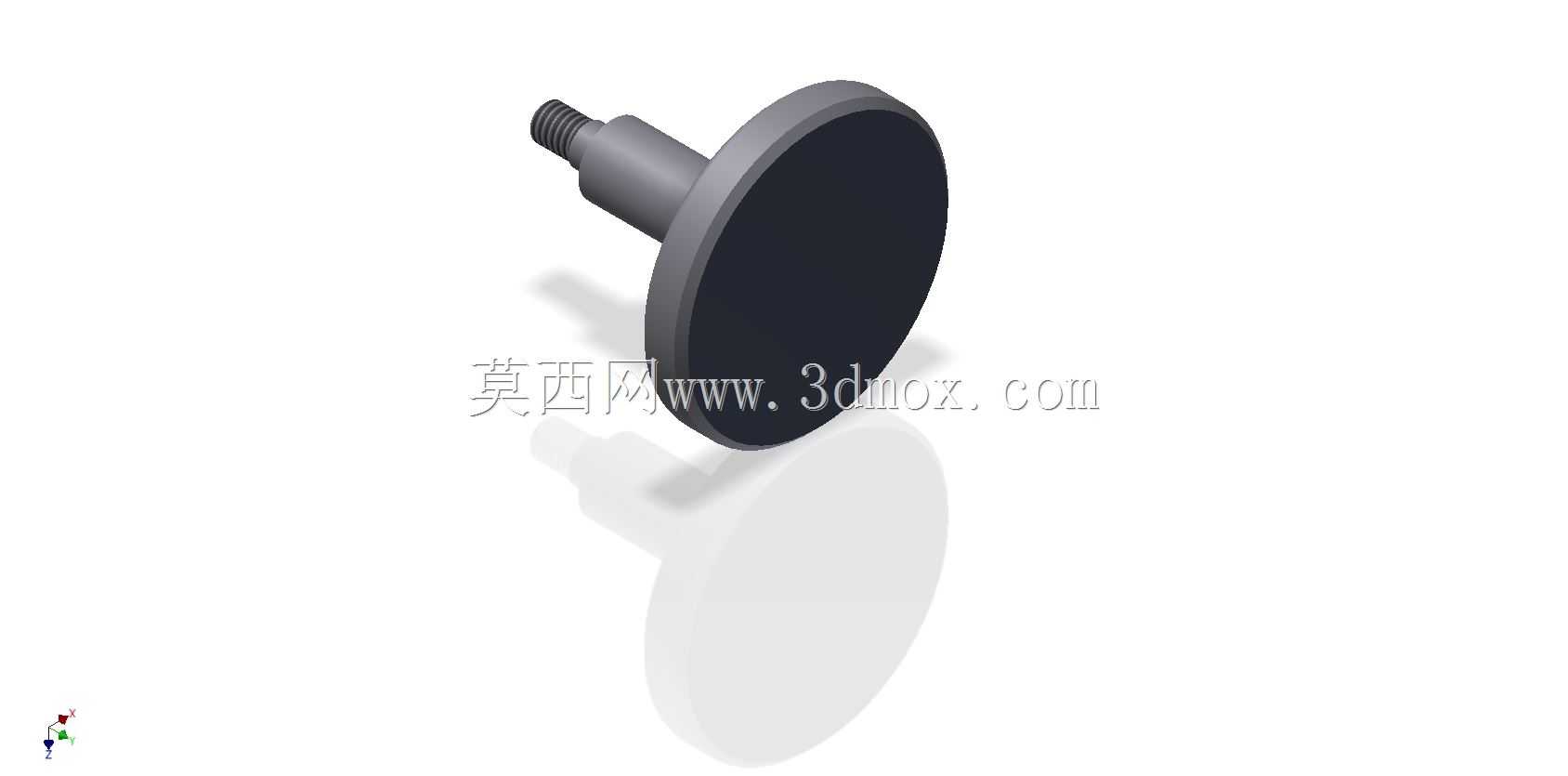

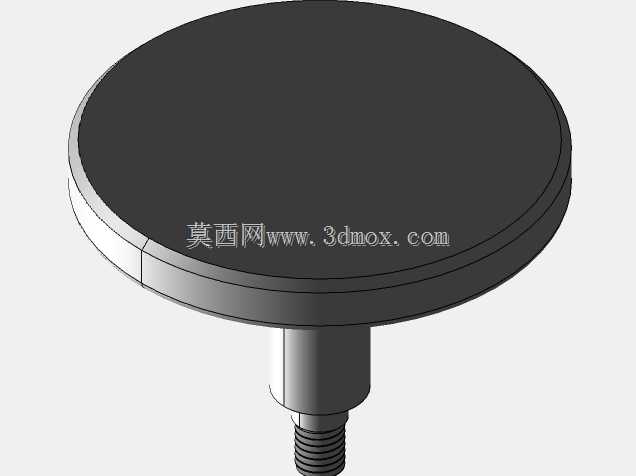

三丰公制M2.5螺纹20mm直径平砧测头

　　这款平砧测头是接触式长度测量器具的配套执行端部件，主要适配指示表类测量设备的末端接触需求，在精密尺寸检测场景中承担直接接触被测工件表面、传递位移量的核心作用。日常在车间工序间检测、计量室精密测量、工装夹具定位校验、批量零件尺寸分选等场景中，这类平砧测头的使用频率极高，尤其是针对平整端面、台阶面、薄板类工件的厚度、高度、形位偏差测量时，平端面的接触形式能最大程度避免点接触带来的工件表面压痕，同时保证位移传递的同轴度，减少测量 Abbe 误差。

　　从结构设计来看，该测头采用一体化阶梯轴加圆盘平砧的结构形式，连接端为标准公制M2.5×0.45mm细牙螺纹，这是目前指示表、百分表、千分表类量具测头安装的通用接口规格，螺纹段长度经过匹配设计，既能保证安装时的螺纹啮合强度，避免测量过程中测头松动导致的数值漂移，又不会因为螺纹旋入过长顶坏量具内部的测杆传动结构。螺纹段与平砧主体之间设置了光轴过渡段，过渡段的直径略大于螺纹大径，一方面能在安装时起到导向定位作用，保证测头安装后与测杆轴线的同轴度，另一方面也能增强螺纹根部的结构强度，避免频繁更换测头或者测量时侧向受力导致的螺纹根部断裂。

　　平砧部分的有效接触直径为20mm，大直径的平接触端面是这款测头的核心设计特点，相比常规的球型测头、小直径平测头，20mm的接触面积可以适配海绵、橡胶、薄金属片、纸质垫片等易变形软质材料的厚度测量，不会因为接触压强过大压陷工件表面造成测量值偏小；同时在测量带有微小孔隙、网纹、浅划痕的工件表面时，大端面能起到平均表面微观轮廓的作用，过滤掉表面粗糙度带来的测量数值波动，让测量结果更能反映工件的宏观尺寸偏差。平砧的接触端面经过精密研磨处理，平面度控制在微米级，端面与安装螺纹轴线的垂直度也经过严格校准，保证测量时测杆的位移方向与被测表面垂直，避免余弦误差带来的系统偏差。

　　从安装边界来看，这款测头整体轴向总长度适配常规量具的测头安装空间，安装后不会超出量具的测量行程范围，平砧部分的外圆边缘做了微小的倒角处理，既可以去除加工毛刺避免划伤操作人员或者工件表面，也能在测量靠近台阶侧壁的位置时，减少测头边缘与侧壁的干涉，拓展可测量的位置范围。在实际选型使用时，需要注意这款平砧测头适配的是测杆安装螺纹为M2.5×0.45的指示类量具，不可强行适配其他螺纹规格的测杆，避免螺纹滑牙损坏配件；测量过程中如果需要接触粗糙铸锻件表面，不建议选用这款平砧测头，硬质颗粒容易刮伤平砧的精密研磨端面，破坏平面度影响后续测量精度，这类场景更适合搭配硬质合金球头测头使用。

　　在三维建模过程中，这类配件的建模需要重点保证螺纹规格的准确性、平砧端面与螺纹轴线的形位公差、过渡段的圆角应力释放结构，还原实物的装配匹配性，方便设计人员在做检测工装、自动化测量站的三维布局时，准确模拟测头的安装空间，避免出现装配干涉、测量行程不足的问题。尤其是在自动化在线检测设备的设计中，测头的外形尺寸直接决定了检测位的避让空间设计，准确的三维模型能减少现场调试时的工装修改工作量，提升设备搭建的效率。
