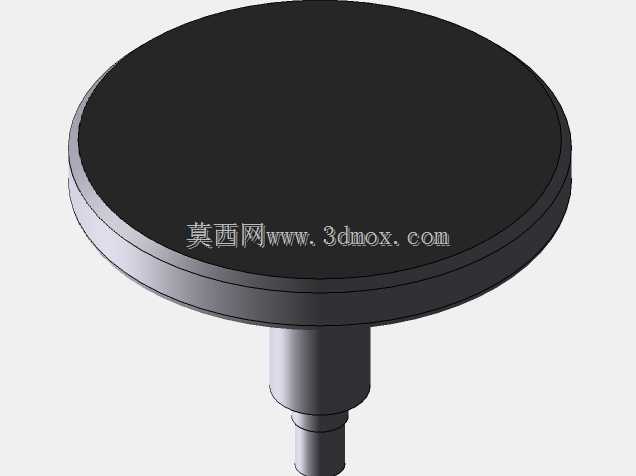

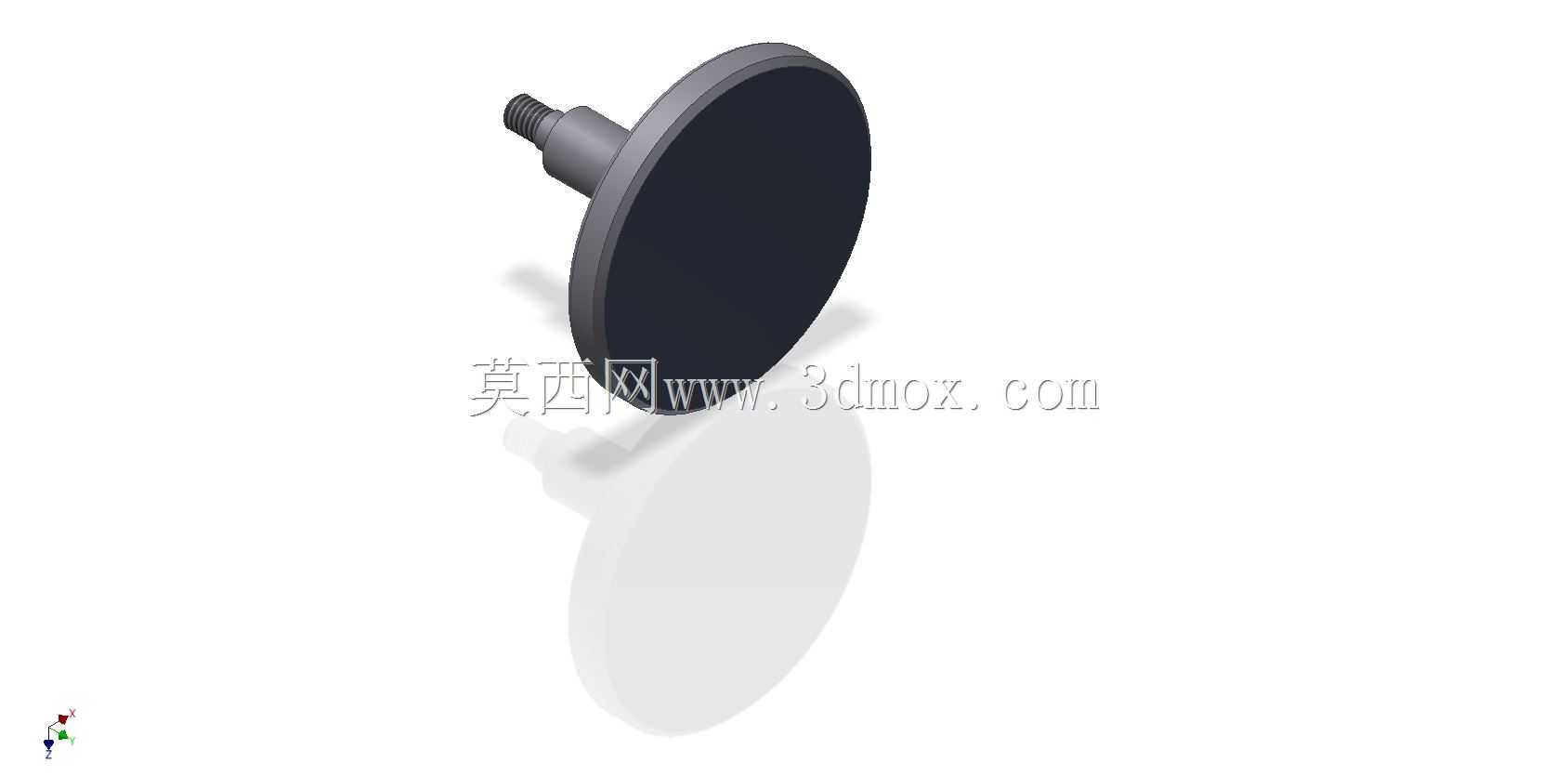

三丰公制25mm直径平砧测头结构

　　在精密长度尺寸测量场景中，这类平砧测头是接触式测量系统的核心末端执行部件，常配套于百分表、千分表等指示类量具，或是高度测量仪、专用检具的测量端，直接决定了测量过程中接触基准的可靠性，尤其适配大平面类工件的形位公差、厚度尺寸、台阶高度等参数的检测作业。车间现场的来料检验环节，操作人员会将这类平砧测头安装在表架上的指示表测杆端，抵靠在金属板材、硬质合金刀片、精密冲压件的待测平面上，依靠平砧端面与工件表面的全接触贴合，避免尖测头容易划伤软质工件表面、或是在粗糙表面上产生点接触测量误差的问题。从结构设计逻辑来看，该测头采用一体化的阶梯轴连接结构，连接端设置M2.5×0.45mm的公制细牙螺纹，能够直接适配主流三丰系列指示量具的测杆安装螺孔，

　　无需额外转换接头，螺纹段后方设置定位轴肩，安装时拧紧到轴肩贴合测杆端面即可保证测头与测杆的同轴度，避免测头偏斜带来的测量余弦误差。平砧部分采用25mm直径的圆形盘面设计，盘面厚度经过优化，既保证足够的刚性避免测量接触时产生盘面形变，又控制整体重量不会增加测杆的运动负载，保证指示表内部测力弹簧的测力输出稳定，不会因为测头过重导致测量力偏大，压伤软质工件表面或是带来测量值偏差。盘面的工作端面经过精密研磨处理，平面度控制在微米级，确保与工件表面接触时能够形成稳定的测量基准面，即使是测量带有轻微表面纹理的工件，也能通过较大的接触面积平均掉表面微观不平度带来的测量波动。安装边界方面，螺纹段的有效旋合长度经过匹配设计，既保证足够的连接强度，

　　避免测量过程中测头松动脱落，又不会因为旋入过深顶到测杆内部的传动结构，损伤量具内部的齿轮传动机构。测头整体的同轴度公差严格控制，安装后平砧端面与测杆轴线的垂直度误差在微米级别，保证测量时测杆的轴向位移能够准确传递到指示表的传动机构，不会因为端面倾斜导致测杆产生侧向分力，加剧测杆导套的磨损，缩短量具的使用寿命。在专用检具的设计中，这类平砧测头也常被用作定位基准的接触端，比如在多参数综合检具上，多个平砧测头分别抵靠在工件的不同基准平面上，配合位移传感器实现工件多个尺寸的同步检测，大直径的平砧端面能够覆盖工件上的局部凹陷、小毛刺等缺陷，避免这些局部缺陷导致定位失准，保证批量检测过程中的测量一致性。不同于球面测头适合曲面、小孔等特征的测量，

　　平砧测头的端面接触特性，让它在测量连续平面、薄型工件的厚度时优势明显，比如测量0.1mm厚度的铜箔、铝箔等软质薄片时，球面测头容易压穿薄片或是压出凹痕，而25mm直径的平砧能够将测量力分散到更大的接触面积上，单位面积的接触压力大幅降低，既不会损伤薄片工件，又能获得稳定的厚度测量值。在日常的量具维护中，这类平砧测头的更换也十分便捷，只需要用软布垫住平砧盘面，用手或是小型扳手夹住轴肩部位旋转即可拆下，更换新测头后不需要重新校准量具的全程示值，只需要在常用测量点做零位校准即可投入使用，大幅降低了车间现场的量具维护成本。测头的非工作表面做了发黑防锈处理，能够适应车间现场的切削液、润滑油飞溅环境，避免长时间使用后表面锈蚀影响安装精度，工作端面则采用硬质合金或是淬火轴承钢材质，硬度达到HRC60以上，耐磨性能优异，即使长期抵靠在钢制工件表面滑动测量，也不容易产生磨损划痕，长期使用后依然能够保持端面的平面度精度。在自动化测量工位的设计中，这类平砧测头也常被安装在气动测量头、电动测量滑台的末端，配合自动上下料机构实现工件的全自动检测，大直径的接触端面能够降低工件定位误差带来的影响，即使工件在工位上存在小幅的位置偏移，平砧端面依然能够有效接触到待测平面，保证测量过程的稳定性，减少自动化测量过程中的误判率。
