梅卡诺标准塑料空心衬套结构设计

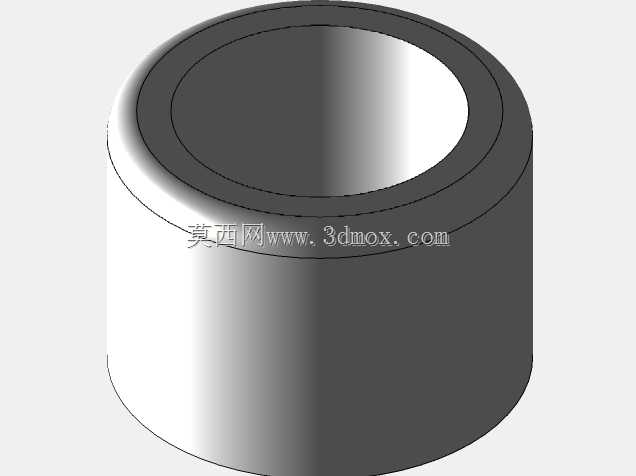

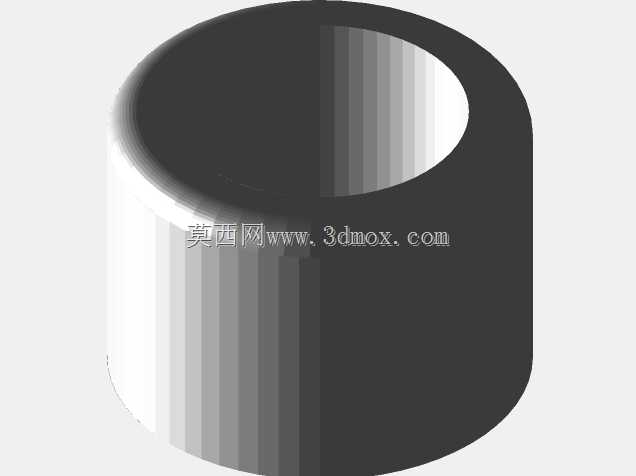

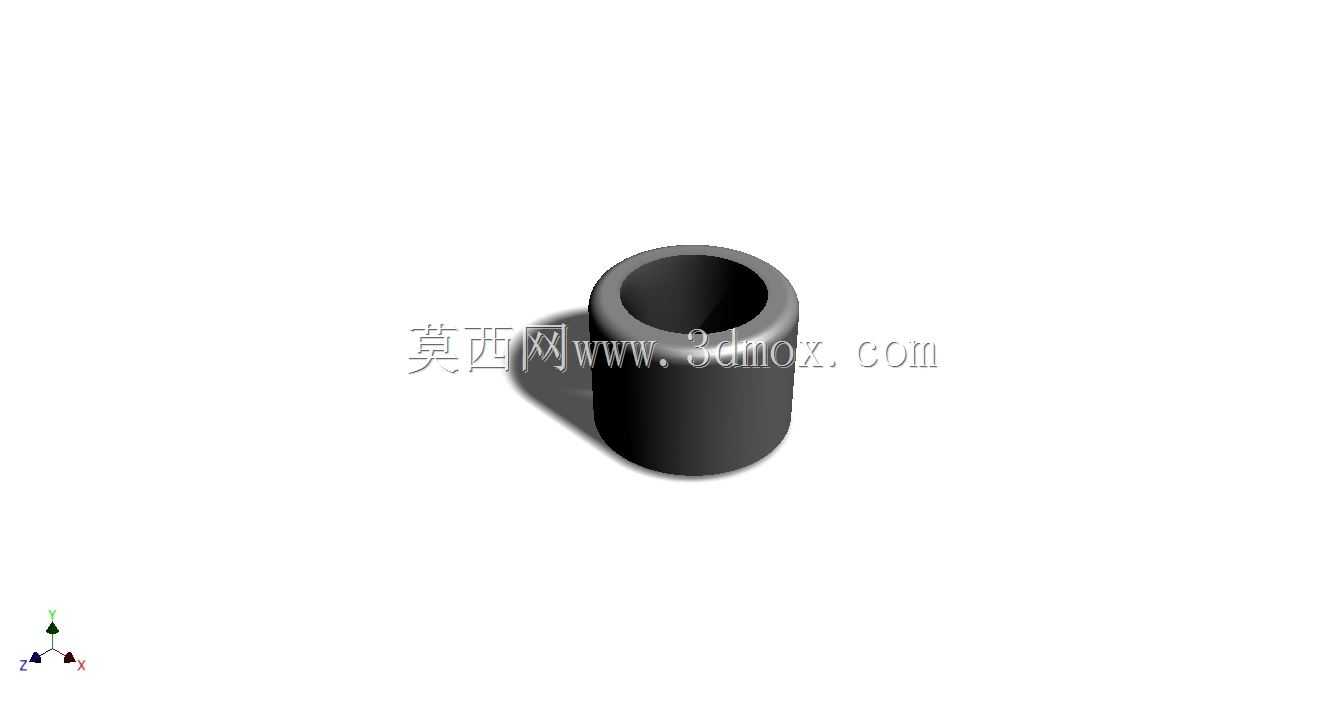

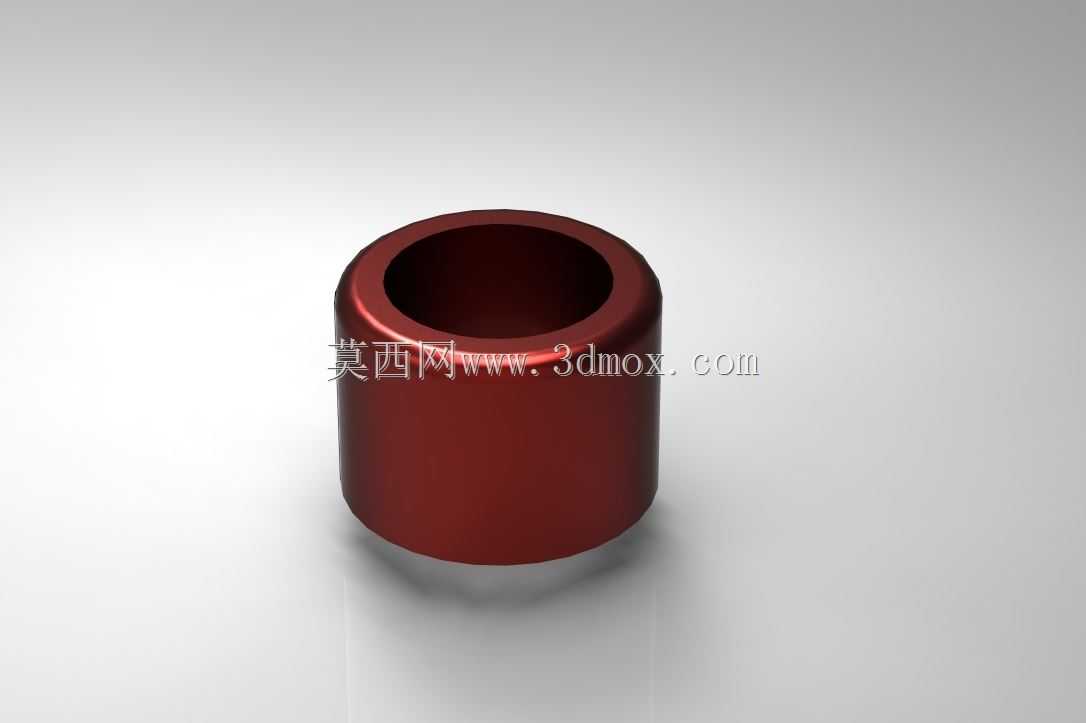

　　这类空心塑料衬套在轻工自动化输送线、小型家电传动机构、民用五金铰接点位中应用十分广泛，日常做结构选型时，很多工程师容易忽略这类小零件的安装边界细节，最后总装阶段才发现配合公差不对、轴向窜动超差，反而拖慢整机组装进度。从结构形态上看，该零件为等壁厚空心圆柱结构，内外圆柱面同轴度公差需控制在IT7级以内，才能保证穿装销轴后不会出现卡滞、偏磨的问题，外圆与安装基座孔的配合选用H7/h6间隙配合，既方便压装作业，也能避免长期使用后衬套在基座孔内出现转动松脱。设计这类塑料衬套时，首先要考虑使用场景的载荷特性，如果是用于低载荷的铰接点位，比如小型柜门的转轴衬套、线束过孔防护套，壁厚可以控制在1.5-2mm区间，既满足结构强度要求，

　　也能减少原料用量降低单件成本；如果是用于有一定径向载荷的传动导向点位，比如气动滑台的导向衬套、小型连杆机构的铰接衬套，壁厚需要提升到3mm以上，同时内外圆柱面的表面粗糙度要控制在Ra1.6以下，降低相对运动时的摩擦阻力。很多新手工程师做这类零件建模时，容易忽略端部的倒角设计，实际上衬套两端都需要做C0.5-C1的导入倒角，压装时可以自动对中，不会切伤基座安装孔的边缘，也能避免销轴穿入时刮伤衬套内孔表面。从材料选型角度，这类塑料衬套如果用于有绝缘要求的点位，比如电器设备内部的过线衬套，会选用ABS或者PC材质，兼顾绝缘性能与结构刚性；如果用于有耐磨要求的运动点位，会选用POM或者尼龙材质，自润滑性能好，长期往复运动也不会出现过度磨损，

　　不需要额外添加润滑脂，适合洁净车间的自动化设备使用。安装边界方面，这类衬套的轴向长度一般比安装基座的通孔厚度长0.1-0.2mm，压装后两端可以做轻微的翻边铆接，防止衬套在设备运行过程中受轴向力窜出；如果是用于需要频繁更换的易损点位，衬套与基座孔选用间隙配合，不需要额外固定，磨损后可以直接拔出更换，大幅降低设备维护的时间成本。实际建模过程中，要注意拔模斜度的设置，如果是注塑成型的零件，内外圆柱面的拔模斜度控制在0.5°-1°之间，脱模时不会拉伤零件表面，也能保证成型后尺寸的一致性，不会出现上下端尺寸差过大导致配合失效的问题。另外这类空心衬套的内孔如果是用于穿装线束，需要在内孔边缘做圆角处理，避免尖锐的棱边割伤线束绝缘层，

　　造成电路短路的隐患；如果是用于穿装销轴做铰接使用，内孔的尺寸公差要根据销轴的配合等级调整，转动配合时间隙控制在0.05-0.1mm，滑动配合时间隙控制在0.1-0.2mm，根据实际的运动速度和载荷大小灵活调整。很多设备在低温环境下使用时，塑料衬套会出现冷缩现象，设计时要提前考虑材料的线膨胀系数，预留足够的尺寸余量，避免低温下内孔收缩抱死销轴，导致机构动作卡滞；在高温环境下使用时，要选用耐温等级更高的PEEK或者增强尼龙材质，避免长期受热出现变形软化，丧失结构支撑能力。做三维建模时，这类零件虽然结构简单，但也要严格按照工程实际的尺寸链要求绘制，不能只画一个简单的空心圆柱就草草了事，要把倒角、拔模斜度、尺寸公差要求都在模型特征里体现出来，后续出工程图、开模加工时才能直接复用模型数据，减少二次修改的工作量。
