力士乐系列气动阀集成安装歧管块结构

　　在自动化生产线的气动控制回路搭建中，这类集成式歧管块是替代单阀独立布管的核心部件，常见于汽车零部件装配工位、电子元器件分拣设备、包装机械的气动执行单元集群区域，能够将多组电磁阀的供气、排气通路集成在单一金属块体内，大幅减少分散管路带来的泄漏点、占用空间与装配工时。从实际使用场景来看，当单台设备需要控制8组以上的气缸、真空吸盘或者气动夹爪时，采用独立阀座逐个安装的方式会让气路管线排布杂乱，后期维护排查故障需要逐根梳理气管，而集成歧管块将公共供气通道、公共排气通道做在块体内部，每个阀位只需要引出对应执行器的工作气路即可，整体布线整洁度提升的同时，气路压力损失也能控制在更小范围内。

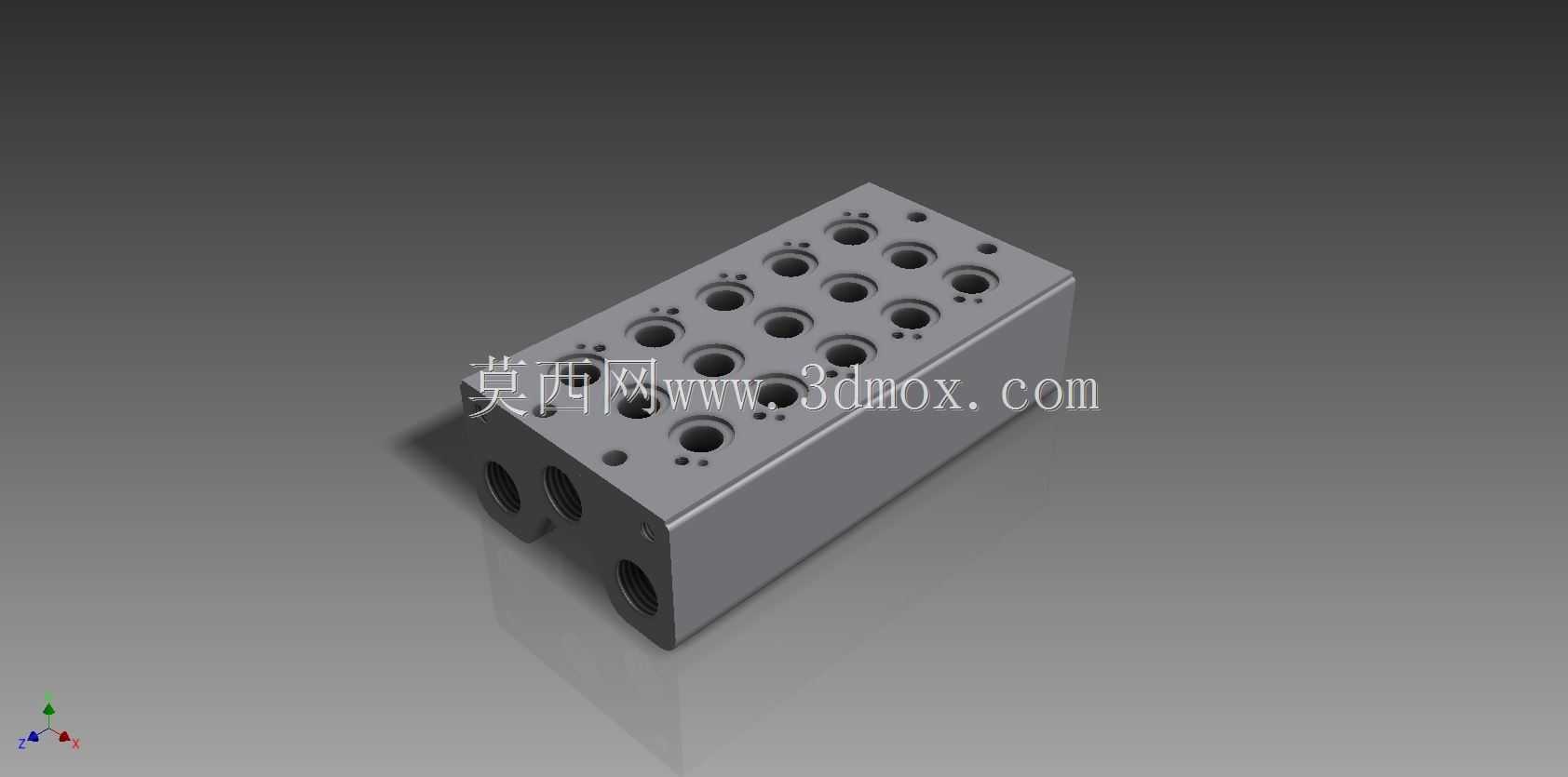

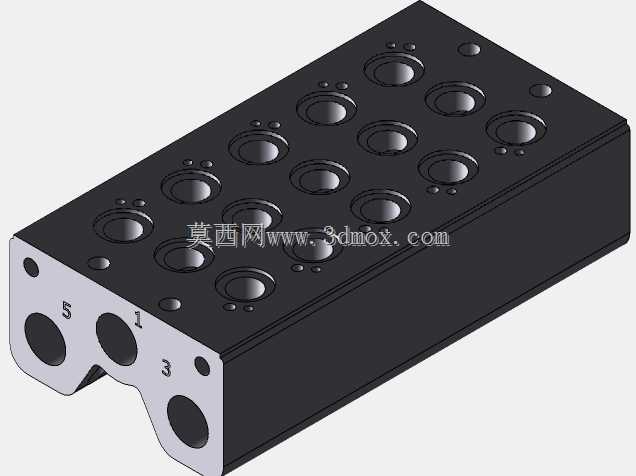

　　该歧管块的设计思路围绕阀组安装的通用性与密封性展开，块体采用长方体整体铣削成型，没有拼接焊缝，从根源上避免拼接面的泄漏风险。顶面的阵列孔位对应电磁阀的安装定位，每个孔位都做了密封槽结构，安装电磁阀时只需在槽内放置对应规格的O型密封圈，拧紧固定螺丝即可完成阀与块体的气路连通，不需要额外缠绕生料带或者涂抹密封胶。侧面的大口径通孔是公共供气与排气接口，接口采用内螺纹设计，能够匹配标准气动快插接头或者金属硬管连接，根据气路总流量需求选择对应通径的接头，满足多阀同时动作时的供气流量要求。

　　从安装边界来看，块体的底面为平整安装面，预留了沉头安装孔，可以直接固定在设备的安装背板或者型材支架上，不需要额外制作安装转接板。块体的宽度尺寸匹配标准电磁阀的安装孔距，长度方向根据集成阀位的数量做对应延伸，单块最多可集成12组标准二位五通电磁阀，若需要扩展阀位，只需在块体的端面加装同规格的扩展块，通过端面的密封连接结构即可打通公共气路，不需要重新更换整块歧管。每个阀位的气路通道做了圆角过渡处理，避免直角通道带来的气流紊流与噪音，同时减少压缩空气内杂质在通道拐角处的堆积，降低气路堵塞的概率。

　　在实际选型应用中，这类歧管块需要匹配对应系列的电磁阀安装尺寸，不同品牌的电磁阀安装孔距、密封面位置存在差异，建模时严格对应力士乐系列电磁阀的安装尺寸公差，定位孔的位置度公差控制在0.05mm以内，保证电磁阀安装后密封面完全贴合，不会出现偏位漏气的问题。块体内部的公共气路通道通径经过流量核算，能够满足所有阀位同时满负载动作时的压缩空气流量需求，不会出现末端阀位供气压力不足的情况。排气通道的通径大于供气通道，能够快速排出执行端的废气，提升气缸等执行元件的动作响应速度。

　　日常维护时，这类集成块不需要整体拆解，只需定期检查阀与块体连接面的密封情况，以及侧面主接口的接头密封性即可，块体本身为整体金属加工件，没有易损结构，使用寿命远高于分散式的管路连接结构。在三维建模过程中，所有孔位的位置、深度、螺纹规格都严格按照气动元件的安装标准设定，安装孔的沉头深度、密封槽的宽度与深度都符合密封件的压缩量要求，避免出现密封过度压缩导致密封圈损坏，或者压缩量不足导致漏气的问题。块体的边角处做了倒角处理，避免安装过程中锐边划伤操作人员或者损坏气管表面，同时也能减少块体在热处理或者表面处理过程中的应力集中问题，提升块体的结构强度。
