工业防护用双横梁侧装防撞栏结构设计

　　在厂区物流通道、设备作业边界、仓储货架端头、装卸货平台侧边这类场景里，防撞栏是最基础也最容易被忽略的安全防护构件，很多现场的防撞设施要么是直接焊接的角钢，要么是厚度不足的薄壁管，被叉车、周转车剐蹭几次就变形脱落，根本起不到缓冲防撞、划定安全边界的作用。这款侧装式双横梁防撞栏，从安装逻辑上就和常见的落地式防撞栏做了区分，它不需要在地面打膨胀螺栓固定，所有安装受力点都布置在侧方的垂直安装基准面上，比如厂房钢结构立柱侧面、设备机架外侧、墙体预埋钢板位置，这种安装方式最大的优势是不会破坏地面的环氧层或者承重地坪，也不会在通道地面留下凸起的固定件，避免绊倒过往的作业人员，同时不会占用通道的地面通行宽度，对于净宽有限的狭长物流通道来说，这点的实用性非常突出。

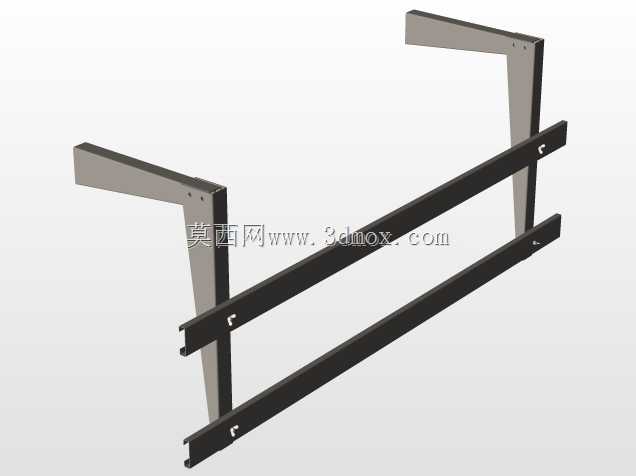

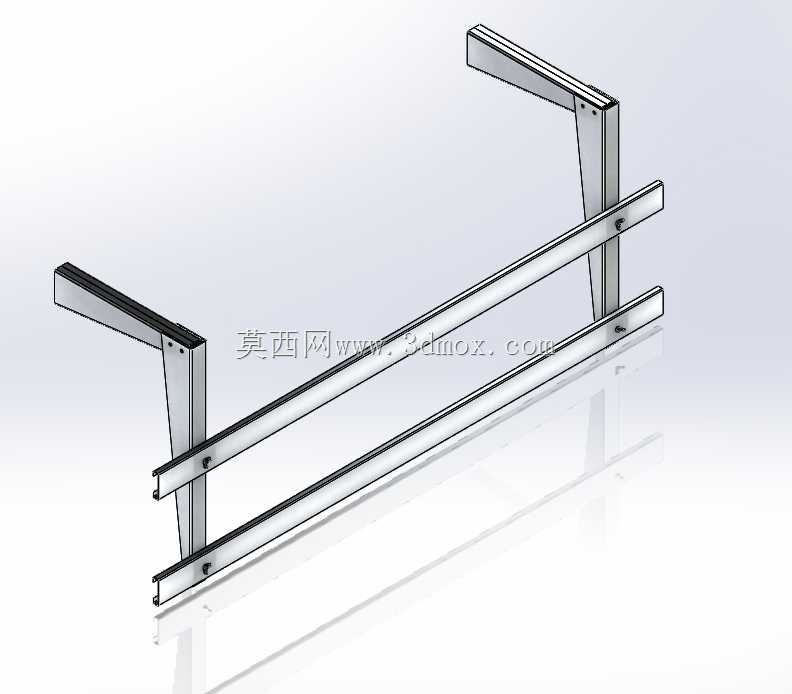

　　从结构组成来看，整套防撞栏分为两个L型安装支座和两根平行布置的横向防撞梁，安装支座的垂直段是整根构件的受力核心，上面预留了多组螺栓安装孔，安装时可以根据现场安装面的实际孔位或者预埋板位置调整固定点，垂直段和水平延伸段之间做了三角加强筋结构，避免横向受撞击时支座根部出现应力集中断裂的问题。两根横向防撞梁采用等截面的矩形空心型钢制作，上下平行布置，梁体和支座之间通过贯穿螺栓锁紧固定，梁体的高度覆盖了常规叉车托盘、手动液压周转车的碰撞高度区间，下梁距离安装基准面的高度刚好避开地面的踢脚线、预埋管线盖板等凸起结构，上梁的高度则对应叉车护顶架下方、货叉低位运行时的碰撞高度，不会出现防护高度盲区。

　　设计过程中首先考虑的是受力传递路径，当横向冲击力作用在横梁上时，力会沿着横梁传递到两侧的安装支座，再通过支座上的固定螺栓均匀分散到后方的安装基准面上，不会出现单点受力过大导致螺栓被剪断的问题。横梁和支座的连接位置特意做了长圆孔设计，现场安装时可以根据实际的安装间距微调横梁的伸出长度，不需要二次切割加工，适配不同宽度的防护需求，比如单根立柱侧面防护、两个立柱之间的通道侧边防护，都可以通过调整横梁长度和支座间距来适配。横梁的端部做了圆弧收边处理，没有尖锐的外露棱角，避免人员意外磕碰时造成划伤，所有外露的金属边缘都做了倒角去毛刺处理，符合工业安全防护构件的基本设计要求。

　　安装边界方面，这套防撞栏对安装基准面的强度有明确要求，不能直接固定在空心砖墙、轻质隔墙这类承载力不足的墙面上，必须固定在厚度不小于8mm的预埋钢板、钢结构立柱翼缘或者设备的厚重机架壁上，固定螺栓采用8.8级以上的外六角螺栓，每个支座的固定点数量不少于4个，确保受撞击时不会出现支座脱落的情况。横梁的水平伸出长度最大不超过800mm，避免伸出过长导致横梁受撞击时出现过大的挠曲变形，两个支座的中心间距根据防护区域的宽度调整，常规应用下间距控制在1200mm到1800mm之间，既能保证防护范围，也能避免横梁跨度过大降低抗冲击能力。

　　实际应用中，这类防撞栏除了划定安全边界、阻挡车辆误撞设备或者墙体之外，还可以作为管线的辅助支撑结构，比如在横梁上固定穿线管、气动管路的固定卡扣，不需要额外在墙面或者立柱上打孔安装支架，兼顾防护和辅助布线的作用。和落地式防撞栏相比，侧装结构的底部没有卫生死角，日常清洁地面时不会被防撞栏的固定座挡住，对于食品加工、医药生产这类对现场卫生要求较高的车间场景，这种结构的清洁便利性优势非常明显，不会在固定座周围堆积灰尘、杂物。另外，整套构件采用模块化设计，横梁或者支座如果因为撞击出现变形，只需要拆卸对应的连接螺栓更换损坏的部件即可，不需要整体拆除重新安装，后期维护的成本更低，更换作业也不需要大型工具，普通的机修人员用常规扳手就能完成更换作业。

　　在细节设计上，横梁的表面预留了粘贴反光警示条的平面位置，现场安装完成后可以直接粘贴黄黑相间的反光警示标识，不需要额外做表面喷涂处理，安装支座的所有螺栓孔都做了沉台设计，固定螺栓安装完成后螺栓头不会突出支座表面，避免剐蹭过往的货物或者人员衣物。横向防撞梁的截面选型经过受力验算，在常规的1吨级叉车以5km/h的速度正面撞击时，横梁的变形量控制在可接受范围内，不会出现横梁断裂或者支座脱落的情况，能够有效吸收撞击能量，保护后方的设备、墙体不受损坏，同时也能对驾驶人员起到足够的警示作用，避免车辆继续靠近危险区域。
