管道固定用U型螺栓紧固连接件

　　在工业管道布设、小型设备机架装配、车辆底盘管路固定等场景中，U型螺栓是应用频次极高的紧固类零件，区别于常规六角头螺栓的单侧压紧结构，这类零件依靠U型弯的环抱特性，可实现圆柱形构件与安装基面的可靠绑定，不会出现抱紧力不均导致的构件滑移问题。从实际使用场景来看，化工车间的流体输送管道沿支架排布时，每间隔一段距离就需要用U型螺栓将管道箍紧在角钢支架上，避免管道内流体脉动带来的管路窜动；农用机械的液压油管沿车架敷设时，也会采用小规格U型螺栓固定管路，防止车辆行进过程中管路晃动与周边构件产生摩擦破损；甚至在户外光伏支架的斜梁与立柱连接点位，也能见到这类零件的应用，依靠双端螺纹的锁紧力实现构件的快速固定。

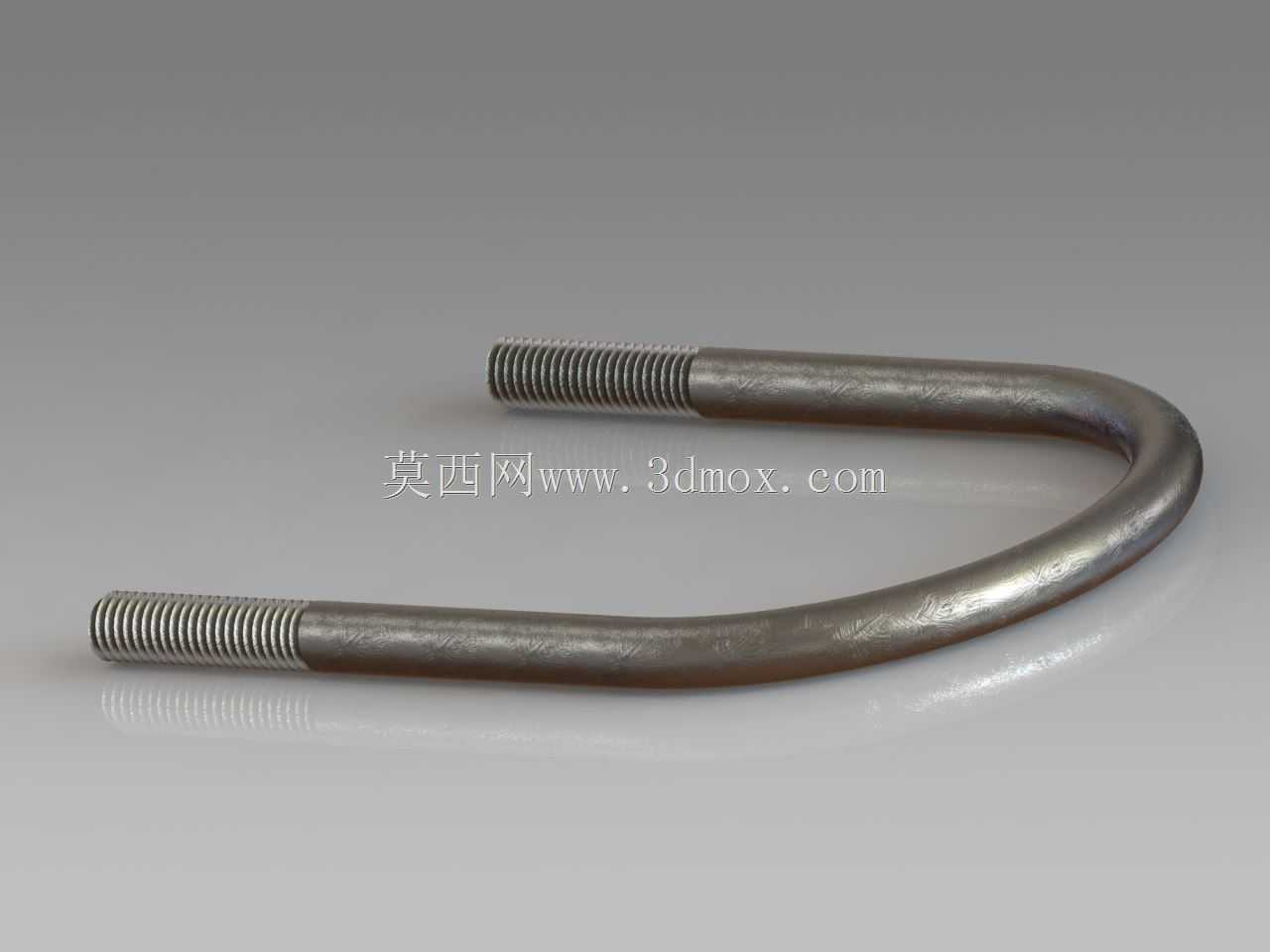

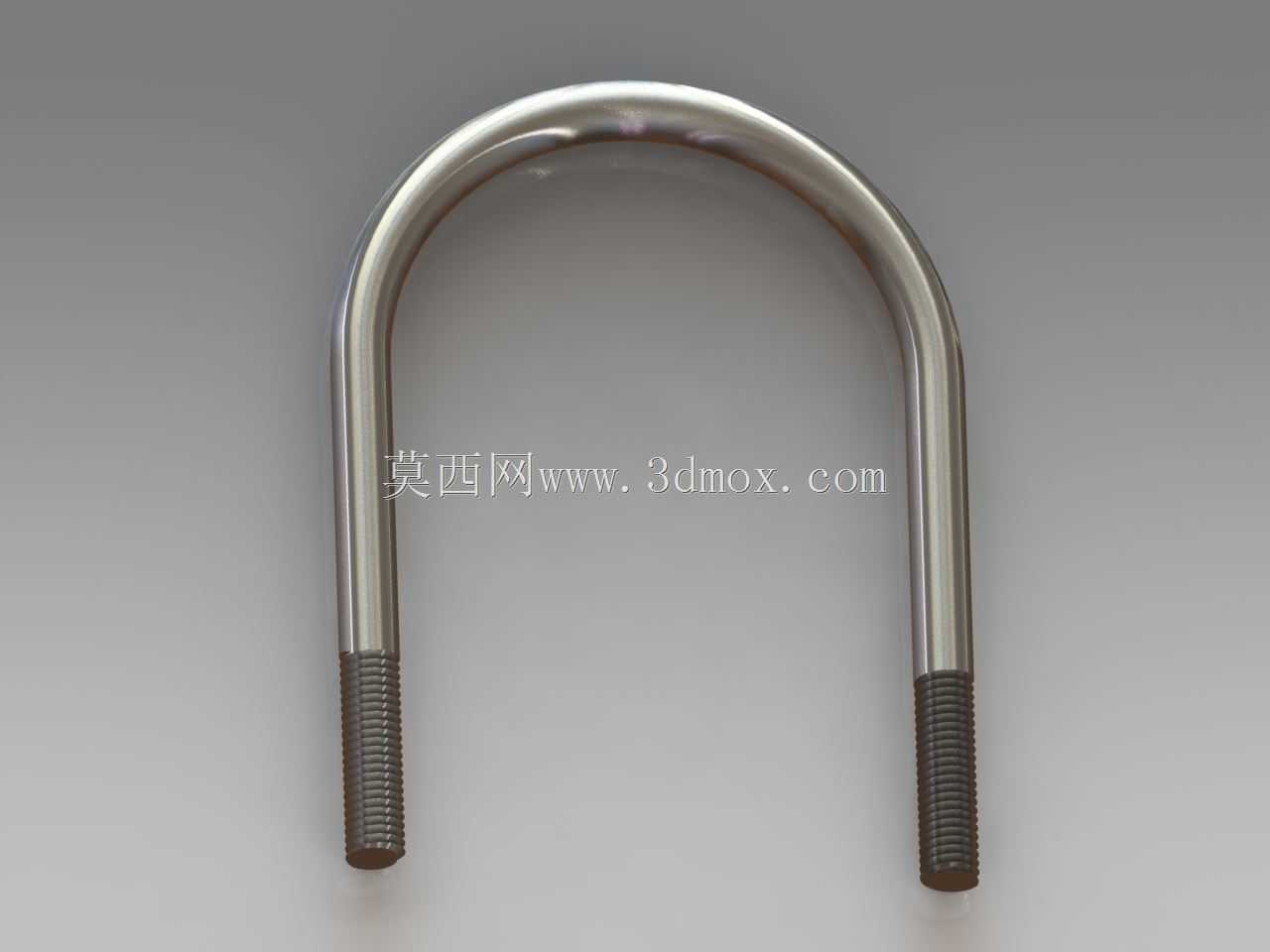

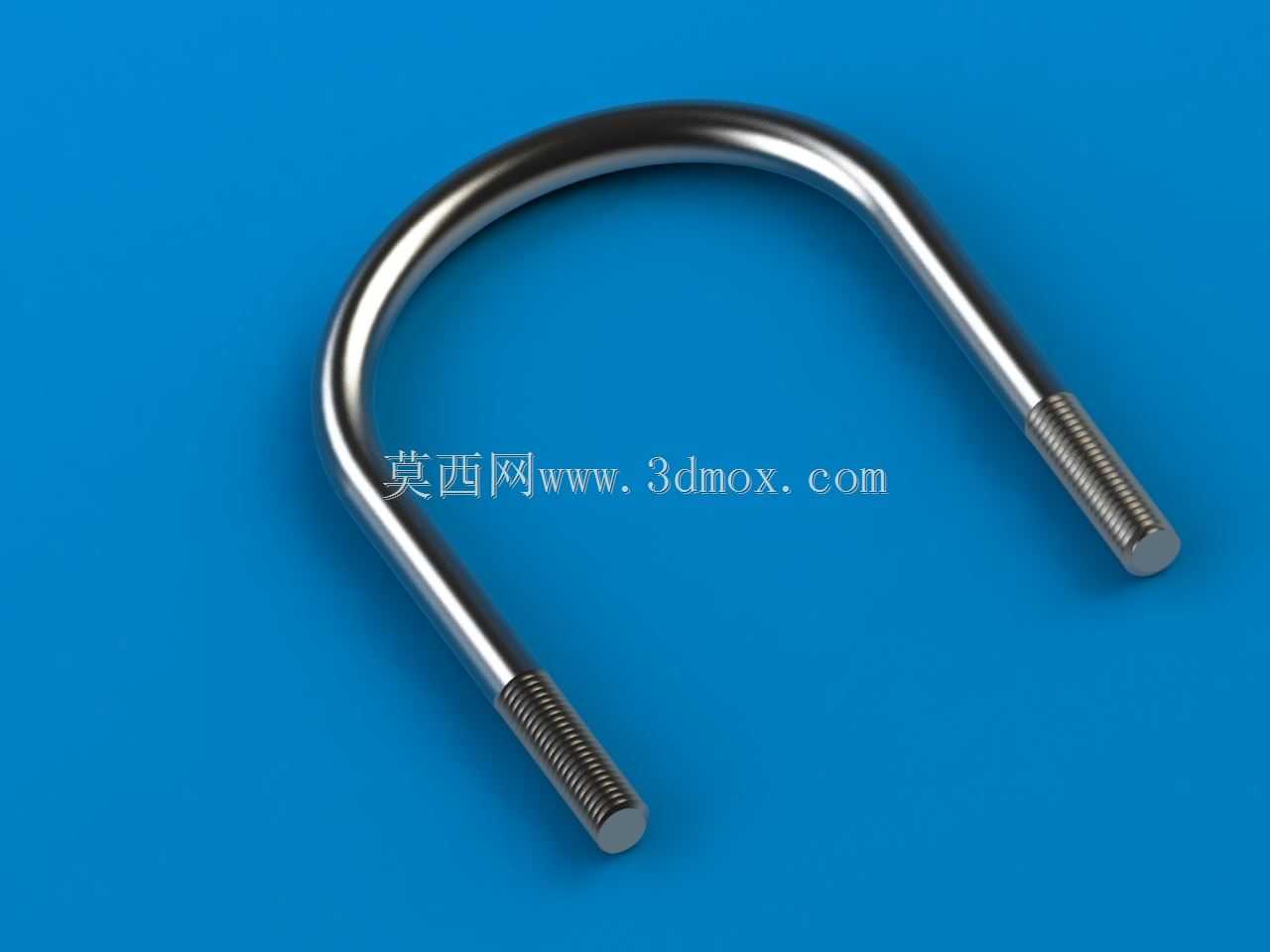

　　从功能特性上看，这款U型螺栓采用圆钢弯折成型，两个直杆段末端加工有连续外螺纹，配合平垫、弹垫与六角螺母即可完成锁紧，安装时无需在被固定的圆柱形构件上加工任何孔位，仅需在安装基面上预先钻出两个对应间距的通孔，将U型弯兜住被固定件后，两个螺纹端穿过基面通孔再锁上螺母即可完成装配，相比管卡类零件，它的零件数量更少，采购与库存管理成本更低，且在承受轴向拉力时，螺纹段的受力均匀性更好，不容易出现单侧断裂的失效问题。弯折处的圆弧过渡经过结构优化，没有尖锐的折角，既避免了应力集中导致的弯折处断裂风险，也能更好地贴合圆柱形被固定件的外壁，增大接触面积降低局部压强，防止长期锁紧状态下被固定件表面出现压痕损伤。

　　设计这类零件时，首先要根据被固定构件的外径确定U型弯的内圆弧直径，圆弧直径比被固定件外径大0.5到1毫米即可，间隙过大会导致抱紧时出现松动，间隙过小则会出现装配卡滞，无法顺利套入构件。两个螺纹段的平行度是关键尺寸公差项，若两个直杆出现外撇或内收的偏差，安装时就无法顺利穿过基面上的预制孔，强行穿入还会导致螺纹损伤，因此弯折工序中需要采用专用成型工装保证直杆段的平行度，同时控制螺纹段的有效长度，既要保证螺母锁紧后有足够的螺纹啮合长度，也要避免螺纹过长导致安装后末端突出过多，占用额外装配空间或剐蹭周边其他构件。螺纹加工采用滚压工艺，相比车削螺纹，滚压形成的螺纹表面光洁度更高，螺纹纤维流线连续，抗拉强度更高，在频繁振动的工况下不容易出现螺纹滑牙的问题。

　　从安装边界来看，这类零件的适配场景需要满足几个基础条件：首先被固定构件的外形为规则圆柱形，若为异形截面构件则无法实现均匀贴合抱紧；其次安装基面需要有足够的支撑强度，厚度不小于螺纹公称直径的1.5倍，避免螺母锁紧时基面出现变形导致锁紧力不足；两个安装孔的中心距需要与U型螺栓两个直杆的中心距严格匹配，孔位偏差建议控制在0.2毫米以内，否则会出现装配干涉。在有防腐要求的户外或腐蚀环境中使用时，这类零件通常会做镀锌或达克罗表面处理，提升防锈能力，避免长期使用后锈蚀导致拆卸困难。需要注意的是，这类零件主要承受径向抱紧力与沿螺纹轴向的拉力，不适合承受大载荷的横向剪切力，若应用场景存在较大横向载荷，需要额外搭配定位销承受剪切力，避免U型螺栓出现弯曲变形。
