拖挂车辆承载式双轮胎车轴结构设计

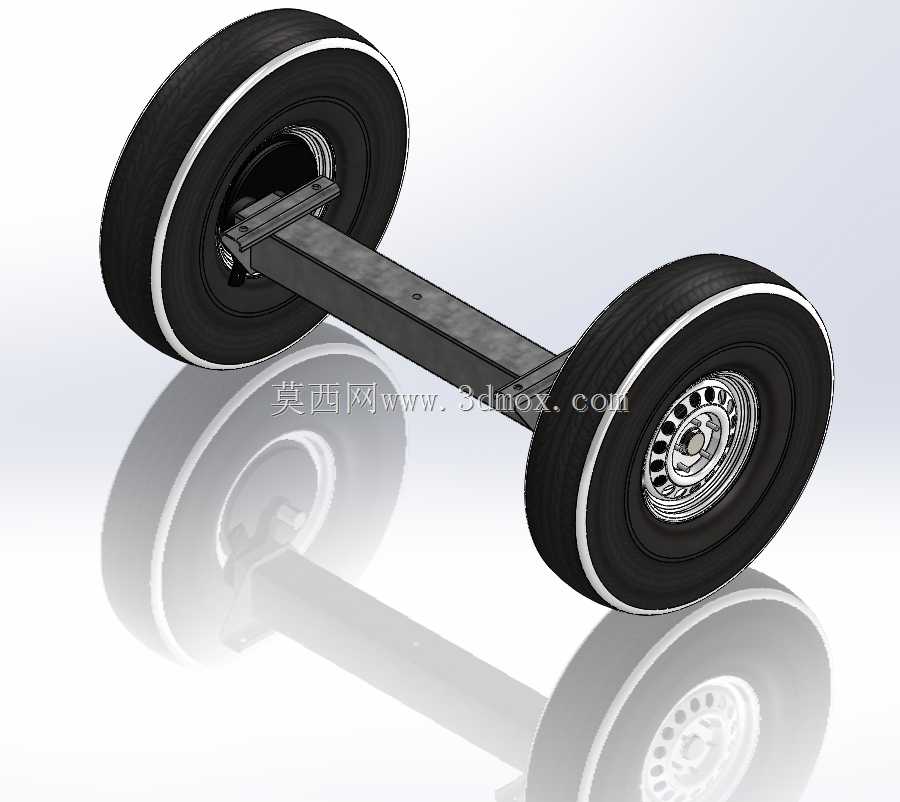

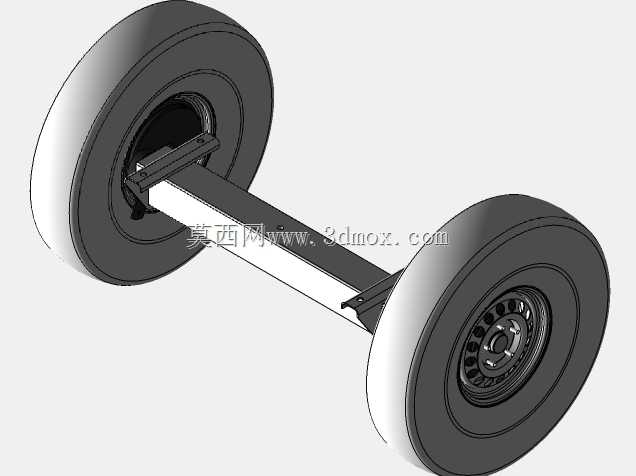

　　在短途场内转运、农用机具拖挂、小型旅居挂车及轻型货运拖板的行走系统中，车轴作为直接连接轮胎与车架、承担全部垂向载荷同时传递行驶方向力矩的核心部件，其结构合理性直接决定拖挂设备的行驶安全性与使用寿命。这款双轮胎整体式拖车轴，采用矩形截面型钢作为轴梁主体，相较于同重量的圆管轴梁，矩形截面在垂直方向的抗弯截面模量更高，能更好应对非铺装路面颠簸带来的交变弯曲载荷，同时轴梁上平面预留的安装孔位可直接适配常规拖挂车架的悬挂连接支座，无需额外焊接转接件，降低现场改装的焊接变形风险。两端轮轴连接部位采用一体化锻造的轮毂连接座，与轴梁主体通过满焊连接，焊缝沿连接座周圈连续施焊，焊后进行去应力处理，避免长期载荷作用下焊缝位置出现疲劳开裂。

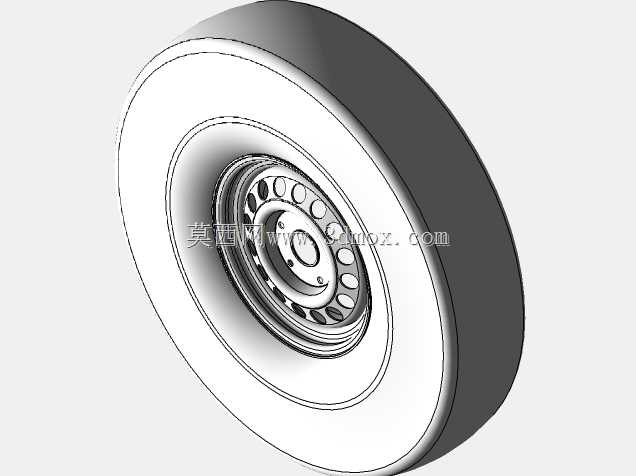

　　轮毂部分采用常规螺栓孔布局，适配市面上多数轻型拖车轮毂规格，轮胎选用带白色装饰边的低压橡胶轮胎，胎面花纹兼顾铺装路面的滚动阻力与非铺装路面的抓地性能，轮辋采用钢制冲压结构，抗冲击性能优于同尺寸铝合金轮辋，更适合拖挂设备经常面对的复杂作业路况。从安装边界来看，轴梁总长度匹配常规1.2-1.5米轮距的轻型拖挂需求，轴梁截面高度控制在100毫米以内，安装后整车离地间隙可保持在200毫米以上，满足普通非铺装路面的通过性要求；两端轮毂的安装端面到轴梁端部的距离经过精确核算，安装轮胎后不会与车架侧方的挡泥板、悬挂拉杆等部件发生运动干涉，轮轴的同轴度公差控制在0.2毫米以内，避免行驶过程中轮胎出现偏磨、行驶跑偏等问题。

　　设计过程中优先考虑了部件的通用性与维护便捷性，轮毂轴承采用市面上容易采购的标准圆锥滚子轴承，日常维护时只需按照常规周期加注润滑脂即可，无需定制特殊规格配件；轴梁表面采用喷塑处理，相比普通喷漆的防锈能力提升3倍以上，可适应户外露天存放、多雨潮湿作业环境的防腐需求。在实际应用场景中，这款车轴可直接用于总质量1.5吨以下的各类拖挂设备，包括厂区内转运物料的平板拖车、农用小型拖斗、露营用轻型旅居挂车、小型工程机械的拖挂行走机构等，安装时只需将轴梁上方的连接支座与车架纵梁通过U型螺栓或焊接方式固定，连接好刹车管路（若配备刹车版本）与轮毂润滑管路即可投入使用。不同于驱动桥需要集成差速器、半轴等传动部件，这款从动拖车轴的结构更加简洁，故障点更少，

　　承载能力更强，在不需要动力输出的拖挂行走场景中，相比采用驱动桥改制的从动轴成本降低40%以上，同时自重更轻，能有效降低拖挂行驶过程中的无效载荷损耗。轴梁中间位置预留的传感器安装孔位，可后续加装载荷传感器、制动感载阀等部件，满足不同配置等级拖挂设备的升级需求，无需对轴梁主体进行二次加工。在受力设计层面，轴梁的受力支点设置在两端悬挂连接位置，轮胎接地点的作用力通过轮毂传递到轮轴，再通过轮轴连接座传递到轴梁，最终通过悬挂支座传递到车架，整个力流路径短且无突变截面，应力集中系数控制在1.2以内，长期交变载荷作用下的疲劳寿命满足10万公里以上的行驶需求。轮胎与轮辋的配合采用标准过盈配合设计，装配时通过轮胎压装机进行压装，避免人工敲击装配导致的轮辋变形、轮胎密封不严等问题，轮毂端盖采用密封式结构，可防止泥水、灰尘进入轴承腔，延长轴承的维护周期。
