七叶轴流式散热器冷却风轮结构

　　该风轮结构主要适配各类需要强制风冷散热的动力舱、换热单元工况，在商用车发动机冷却系统、工业液压站散热单元、固定式发电机组散热器组、大型工控设备风冷模块中都能见到同类结构的应用，其核心作用是通过旋转驱动空气形成定向流动，带走换热芯体表面蓄积的热量，让被冷却介质始终维持在合理工作温度区间，避免因过热出现性能衰减、密封件老化加速、部件热变形失效等问题。

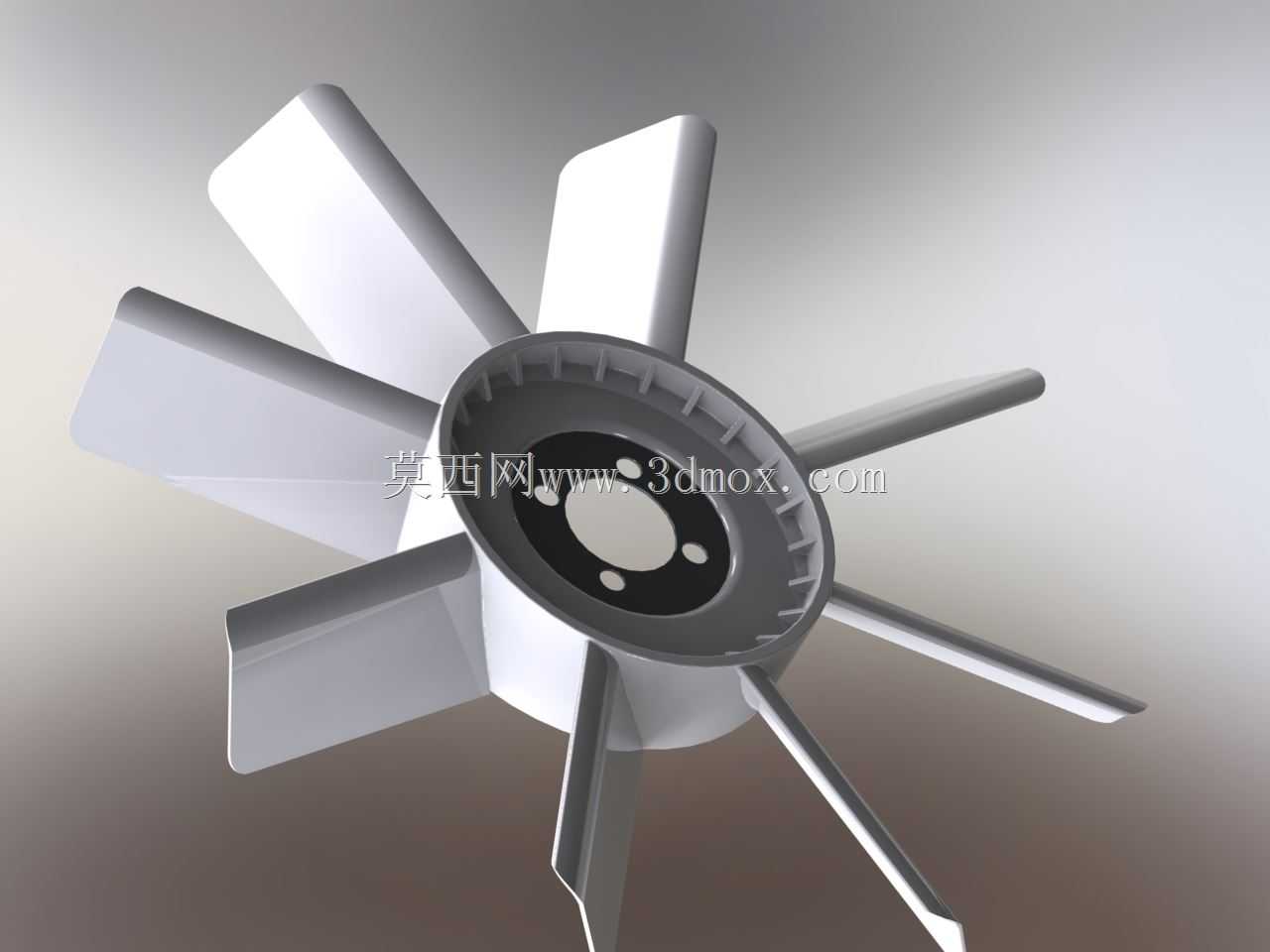

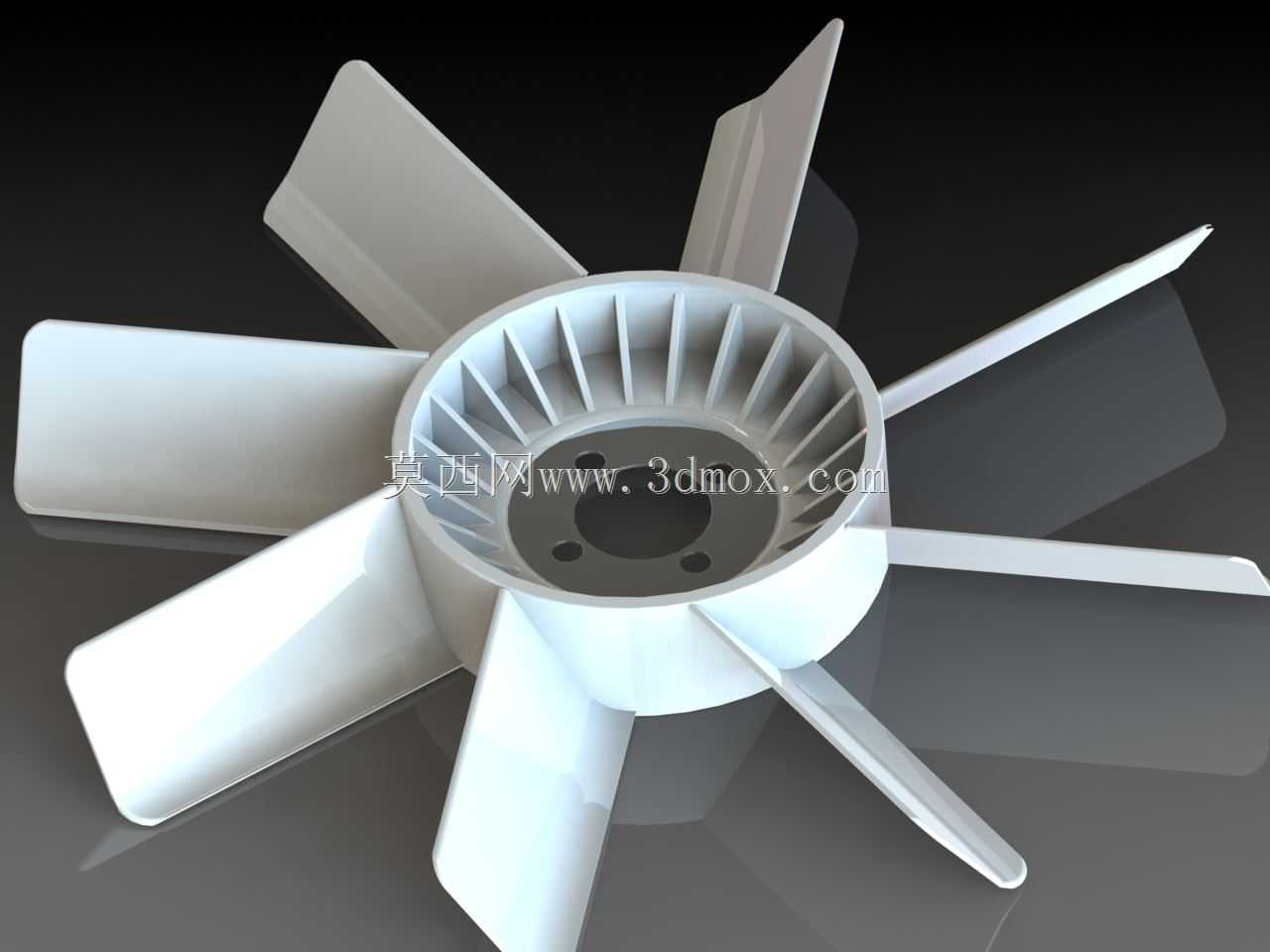

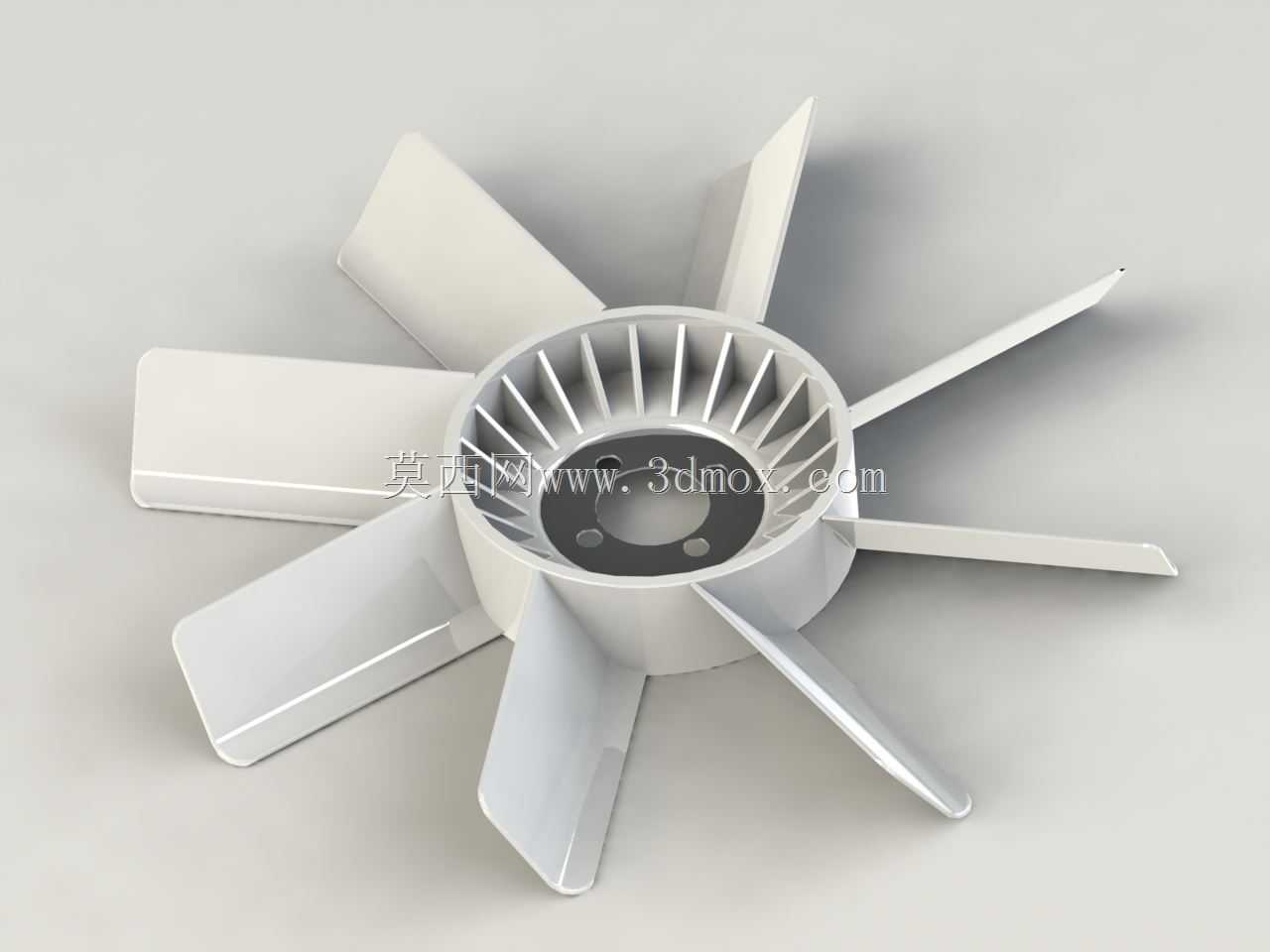

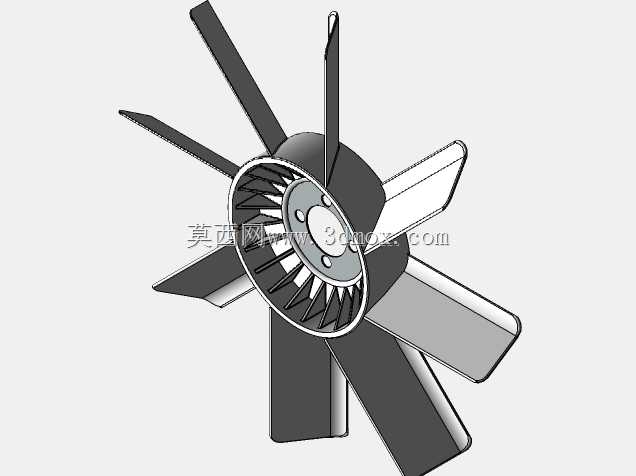

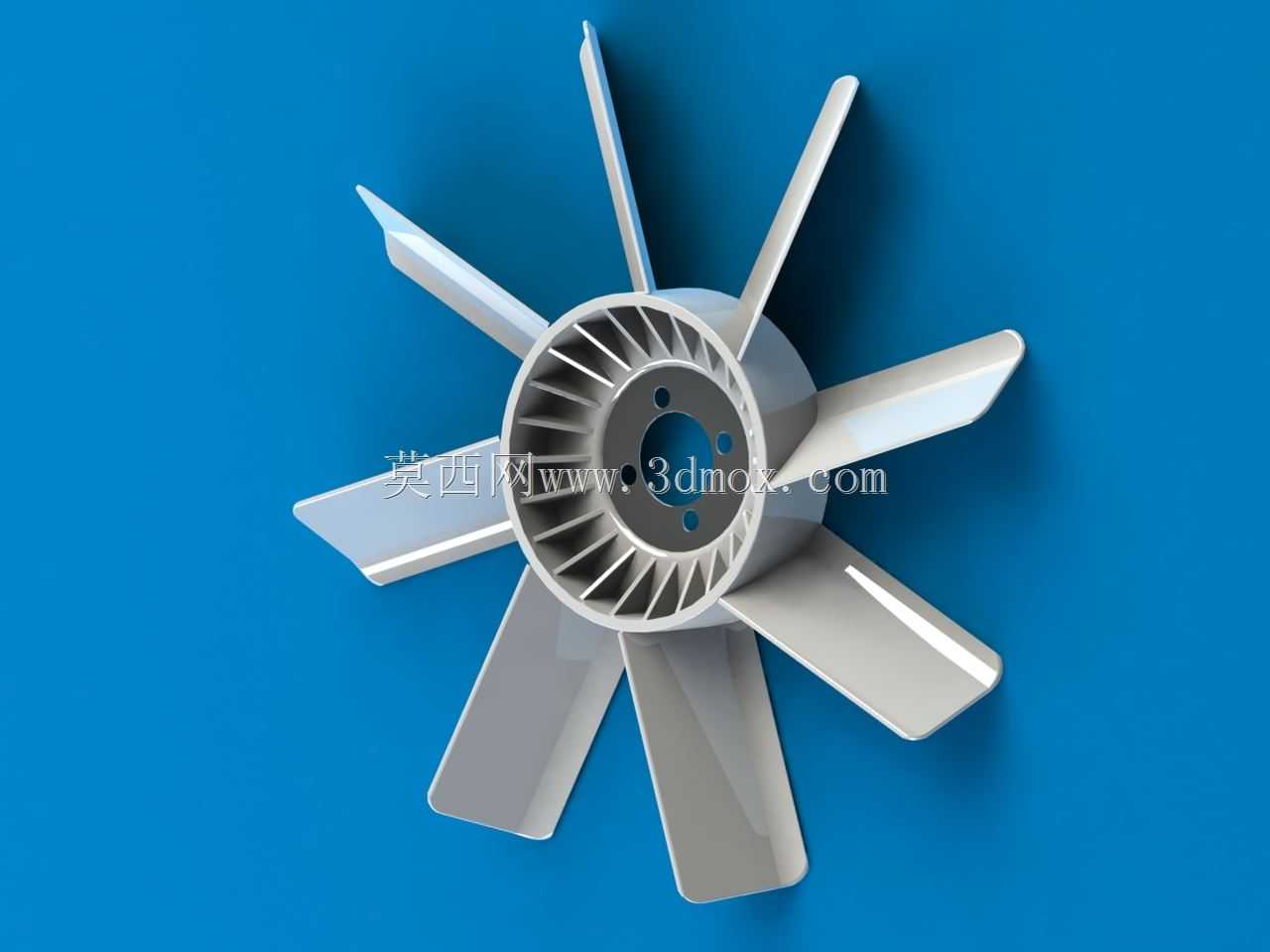

　　从功能特性来看，这款风轮采用七叶非等距布局设计，不同叶型的叶片间隔排布，能够在旋转过程中打散气流通过时产生的周期性脉动，降低风切噪声，避免特定频率下的共振问题，相比等距六叶结构，同转速下的气流均匀度提升明显，不会出现局部风量过强或过弱的情况，能让散热器芯体整个迎风面都获得均匀的气流冲刷，减少散热死区。叶片本身采用大扭角渐变设计，从叶根到叶稍的安装角平滑过渡，叶根区域扭角更大，适配轮毂处较低的线速度，保证根部区域也能有效推动气流，避免轮毂附近出现气流回流；叶稍区域扭角收窄，匹配更高的线速度，降低叶稍处的气流分离损失，提升整体气动效率。轮毂位置做了环形加强筋结构，内侧的径向筋条既可以提升轮毂整体的结构刚度，抵消高速旋转时的离心力形变，也能在注塑成型过程中减少厚壁位置的缩痕，保证轮毂安装面的平面度，避免装配后出现动平衡超差的问题。轮毂中心的安装位预留了标准的三孔定位结构，能够直接匹配常规的风扇驱动轴法兰盘，安装时不需要额外加工转接件，三个安装孔的位置度公差控制在0.1mm以内，保证装配后风轮的旋转中心与驱动轴轴线重合，降低运转时的径向跳动。

　　设计过程中需要重点平衡风量、风压、噪声、结构强度四个核心指标，首先要匹配对应散热器的风阻特性，这款风轮的工作点风压设定能够覆盖常规板翅式、管带式散热器的阻力区间，在额定转速下可以输出足够的静压克服芯体、护风圈的阻力，保证实际通过散热芯体的有效风量达到设计要求。叶片的前缘做了小圆角过渡处理，能够减少气流冲击前缘产生的涡流噪声，叶片后缘做了轻微的切角处理，降低叶尾脱落涡的强度，进一步优化运转噪声表现。结构强度方面，叶片与轮毂的连接位置做了大圆角过渡，避免应力集中，在最高工作转速下，叶片的最大形变位置出现在叶稍区域，形变量控制在安全范围内，不会出现叶稍刮蹭护风圈的问题，同时叶片本身的固有频率避开了常用工作转速的激励频率，不会在运转过程中出现共振断叶的风险。

　　安装边界上，这款风轮的外径尺寸适配常规中型散热单元的护风圈内径，装配时叶稍与护风圈的单边间隙控制在3-5mm，间隙过小容易因为安装误差、热形变出现刮蹭，间隙过大会产生叶稍回流，降低实际送风效率。轮毂的轴向定位面到叶片前端面的距离经过匹配设计，装配后叶片的轴向位置刚好处于护风圈的纵深中间位置，能够获得最优的气动效率，避免气流从护风圈边缘短路。中心安装孔的孔径适配行业通用的风扇驱动轴直径，安装面的平面度要求能够保证锁紧后风轮不会出现偏摆，做动平衡时可以根据需要在轮毂的环形筋条位置添加平衡块，不需要额外设计平衡块安装结构，简化生产工艺。

　　实际应用中，这类风轮通常配合护风圈一起使用，护风圈能够将气流约束在风轮与散热器芯体之间，减少气流旁通，提升散热效率，风轮的旋转方向需要与叶片扭角方向匹配，反向旋转会导致风量大幅下降，无法满足散热需求。在不同的工况下，可以通过调整驱动转速来匹配实际的散热需求，低温工况下降低转速减少功耗与噪声，高温工况下提升转速保证散热能力，这款风轮的结构强度能够覆盖宽转速区间的使用要求，不需要针对不同转速做额外的结构加强。
