90度金属波纹管弯头管路连接件

　　在工业管路布设场景中，硬管连接往往面临安装位偏差、设备运行振动传导、管路热胀冷缩位移补偿等实际问题，这类90度结构的金属波纹管弯头，就是为解决直角转向位置的上述痛点设计的柔性连接件。日常在暖通管路、工业给排水、小型设备气路连接、厨卫给排水改造等场景中，这类弯头的应用十分普遍，它既可以完成管路的90度转向布设，又能通过自身波纹段的柔性形变，吸收两端硬管安装时的同轴度、垂直度偏差，降低安装对位的精度要求，减少施工时的管路调整工作量。

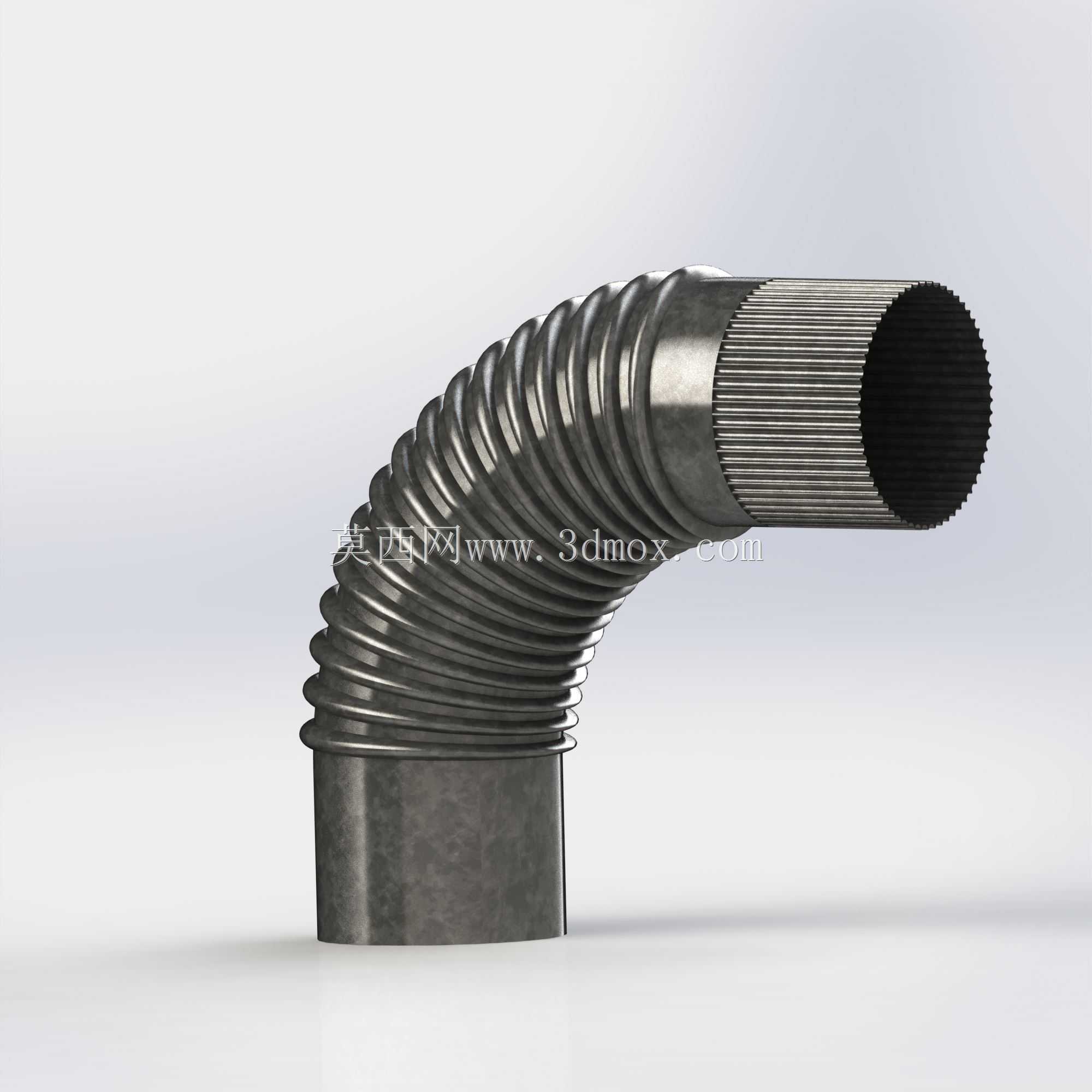

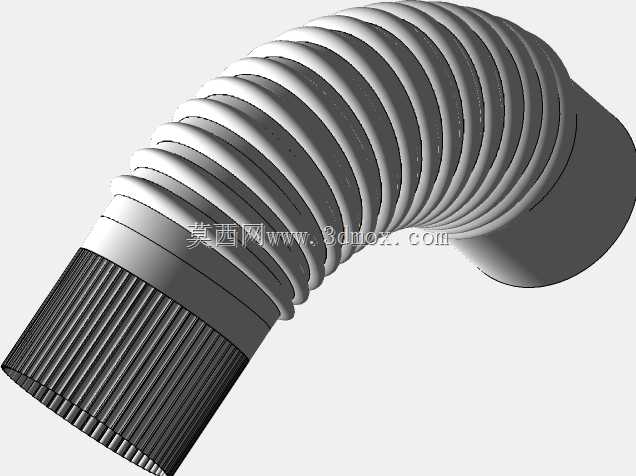

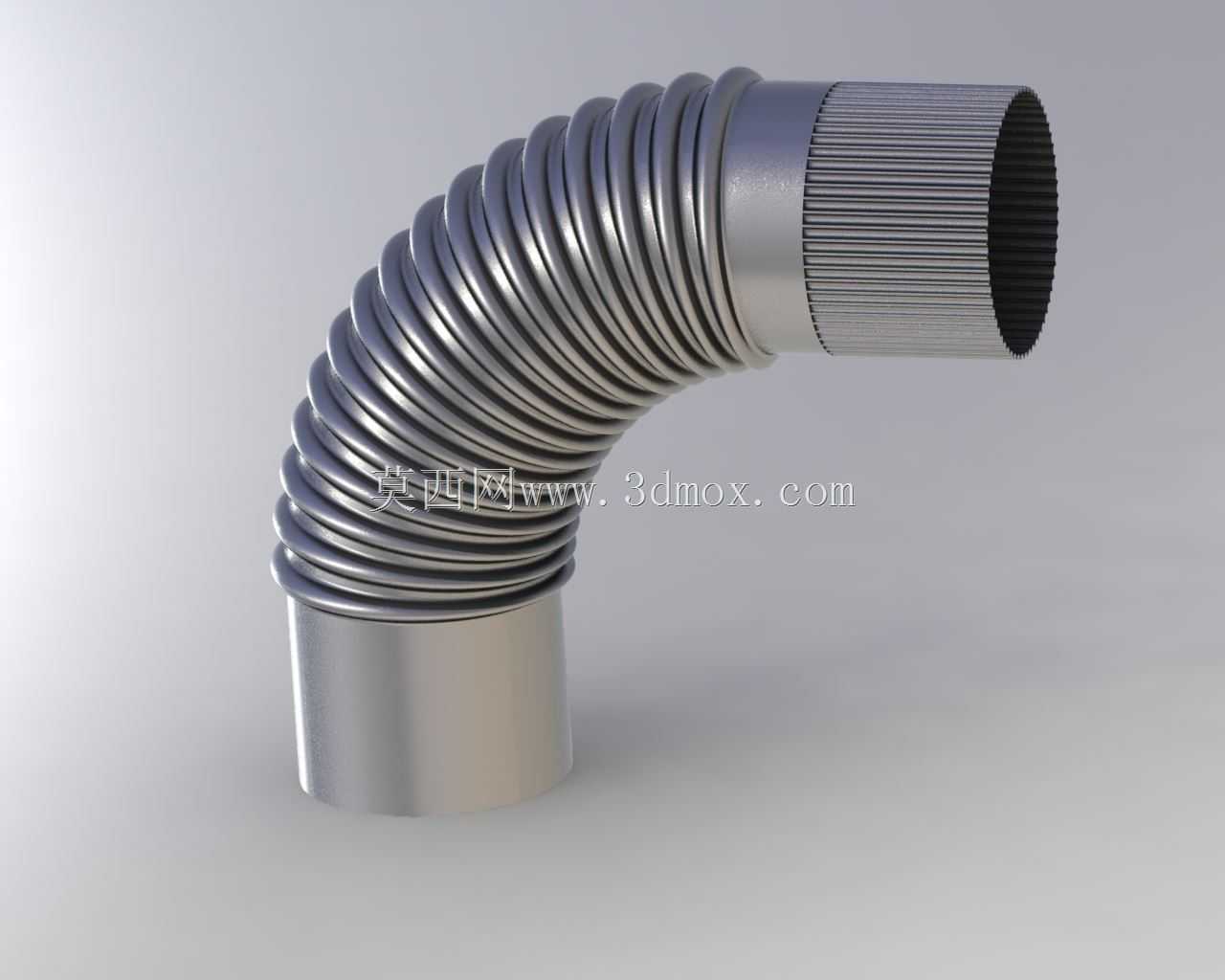

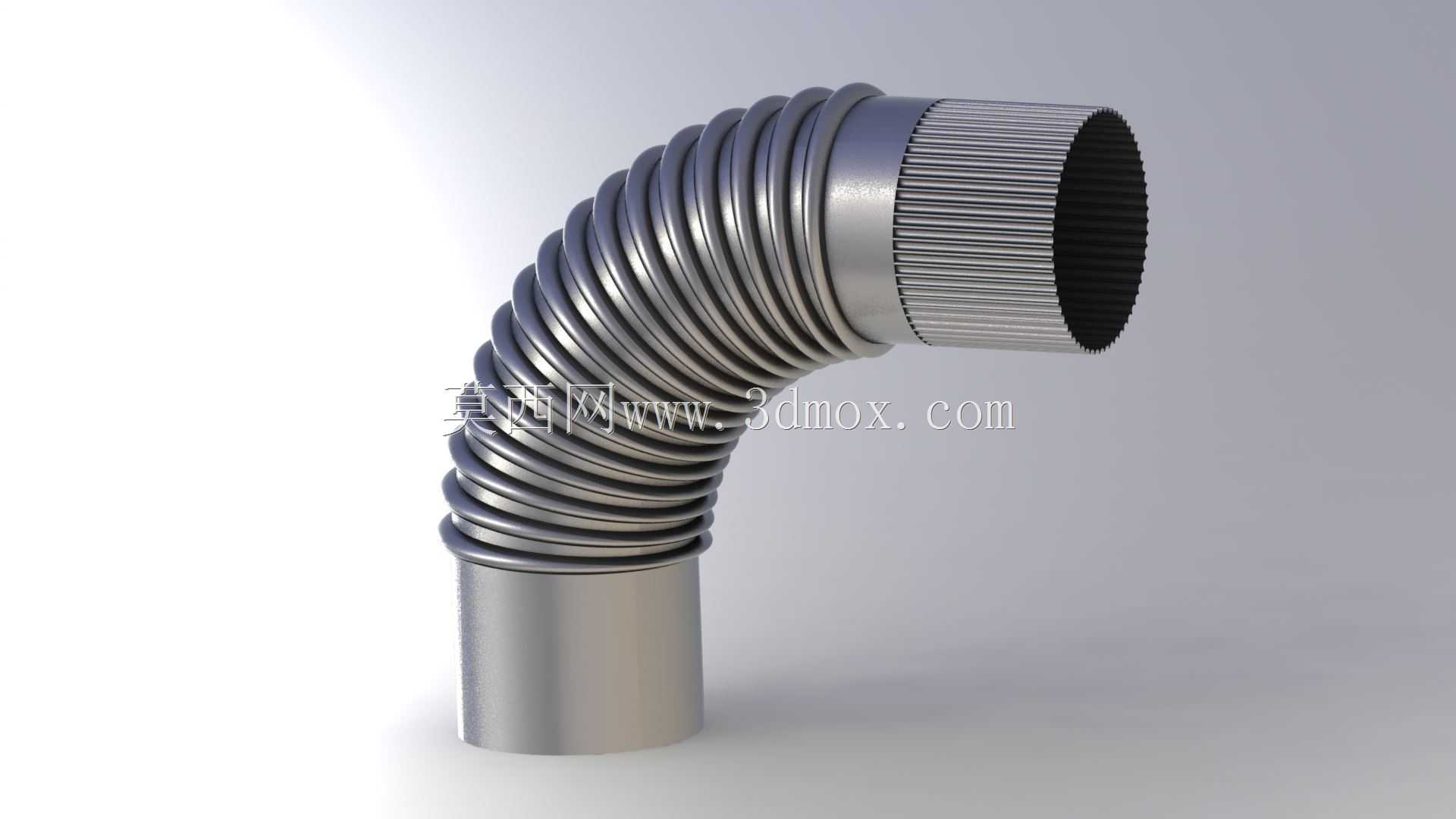

　　从功能特性来看，这款弯头的主体波纹段采用薄壁金属一体成型结构，波纹的波距、波高经过参数化校核，既保证了足够的弯曲形变余量，又不会因为形变过度导致管壁应力集中出现开裂。两端的直段连接端做了滚花防滑处理，当采用套接箍紧的安装方式时，滚花结构可以增大连接面的摩擦力，避免管路带压运行时接头出现松脱渗漏；直段的外径公差控制在过渡配合区间，既可以顺利插入对应规格的硬管内腔，又不会因为间隙过大导致密封失效。和普通硬塑90度弯头相比，金属材质的波纹管弯头耐温区间更宽，既可以用于常规常温的给排水管路，也能适配一定温度的热风、热水输送场景，抗老化性能远优于塑料材质管件，在存在轻微管路振动的设备接驳位置，不会像硬塑弯头那样因为长期应力疲劳出现接口开裂。

　　设计过程中，首先要确定两端直段的公称通径，保证和对接管路的通径一致，避免通径突变导致管路流阻增大；波纹段的弯曲半径不能过小，否则会导致波纹管内侧波距挤压过密，流道截面收窄影响介质输送效率，同时外侧波纹拉伸量超过材料屈服极限，造成永久形变失去补偿能力。这款弯头的波纹段从一端直段平滑过渡到90度转向后衔接另一端直段，整体弯曲弧度均匀，没有局部折角，介质在转向位置的流动阻力更小，也不容易在转角位置积存杂质造成管路堵塞。两端直段的长度经过匹配设计，预留了足够的箍紧安装空间，安装时喉箍或者卡套可以完全落在直段区域，不会卡到波纹段影响密封效果。

　　从安装边界来看，这类弯头的安装不需要复杂的专用工具，只需要将两端直段分别插入对接的硬管内，调整好转向角度后用喉箍锁紧即可，安装完成后可以承受一定范围内的轴向拉扯、径向偏移，当两端连接的设备运行产生小幅振动时，波纹段可以通过自身微形变吸收振动能量，避免振动直接传导到硬管管路造成管卡松动、接口渗漏。在布设空间受限的直角转角位置，这类波纹管弯头不需要像硬管弯头那样严格保证两端管路的垂直对位，允许两端管路存在一定的角度偏差、轴向错位，大幅降低了狭小空间内的管路施工难度。日常选型时需要注意根据输送介质的特性选择对应材质的波纹管，常规场景采用304不锈钢材质即可满足耐腐蚀、耐温要求，若输送带有弱腐蚀性的介质，则需要更换对应耐腐牌号的材料，同时根据管路的工作压力选择对应壁厚的波纹管坯料，避免压力过高导致波纹段鼓包开裂。
