开口式防松弹簧垫圈机械结构设计

　　在各类螺纹连接副的工程应用场景中，螺栓预紧力的保持直接决定了连接结构的可靠性，尤其是承受交变载荷、振动冲击的工况下，普通平垫配合螺栓的连接形式很容易出现螺纹副相对回转，最终导致预紧力流失、连接松脱的故障，弹簧垫圈正是针对这一痛点设计的基础连接件。日常设备运维中经常能遇到这类问题：户外架设的管架结构长期受风载振动，运行半年后巡检发现螺栓松动；冲压设备的模座连接螺栓在连续冲击载荷下，不到一个月就出现预紧力下降；轨道交通走行部的连接部件如果防松失效，甚至会引发重大安全事故，这些场景里弹簧垫圈都是成本极低但效果明确的防松解决方案。这款开口弹簧垫圈的核心功能，就是在螺栓拧紧后，依靠自身被压平产生的持续轴向弹力，给螺纹副施加额外的轴向压紧力，

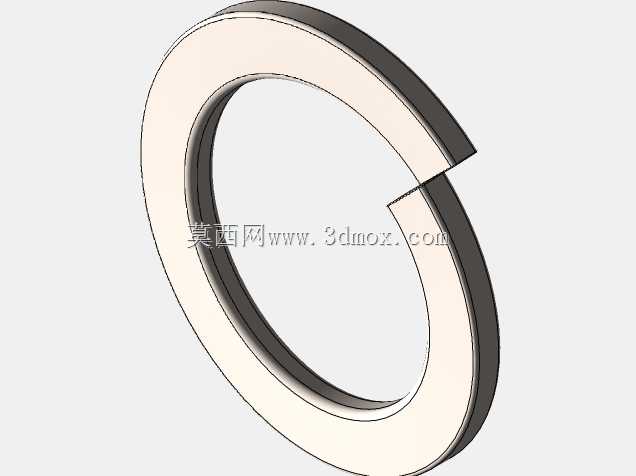

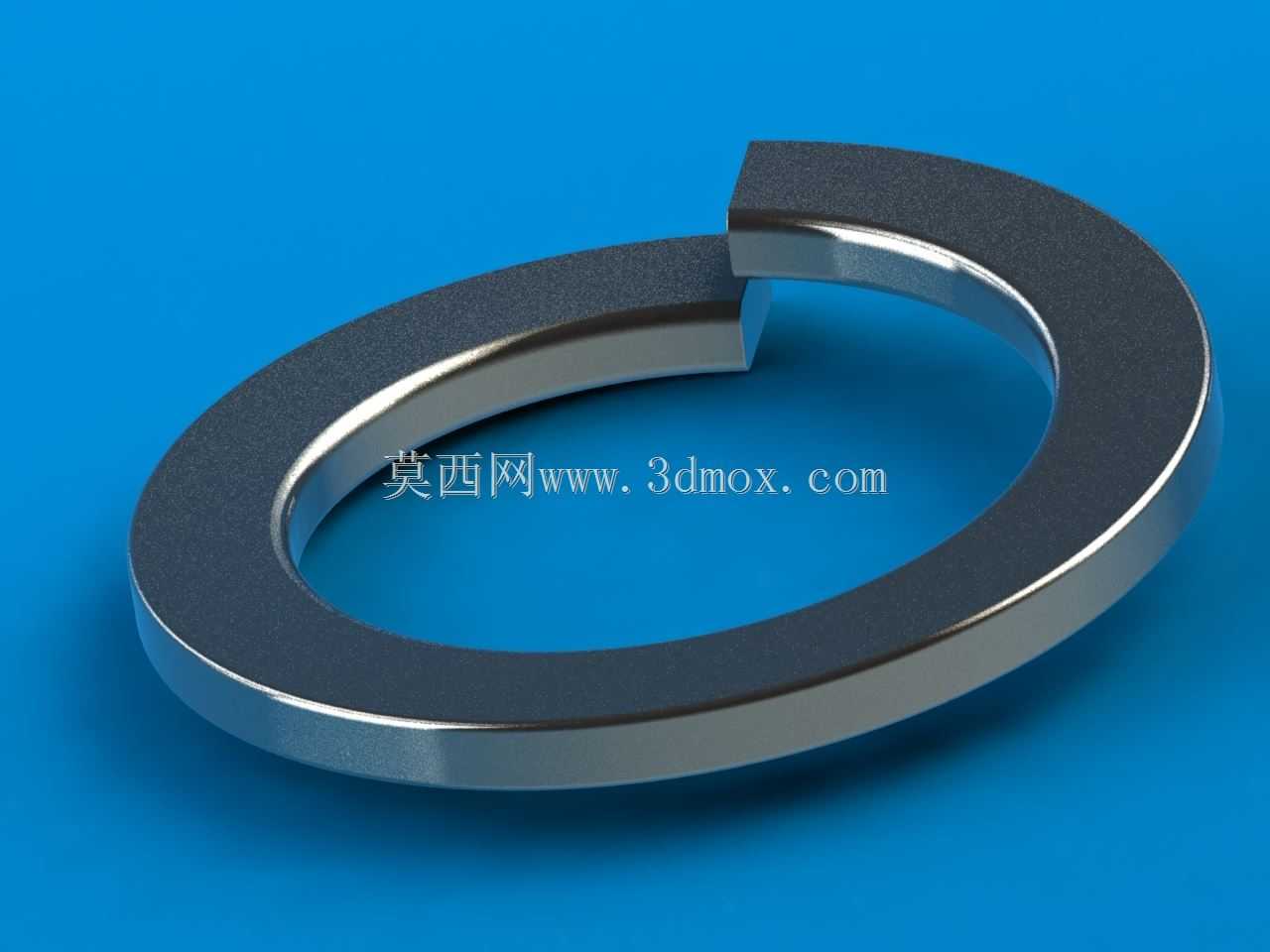

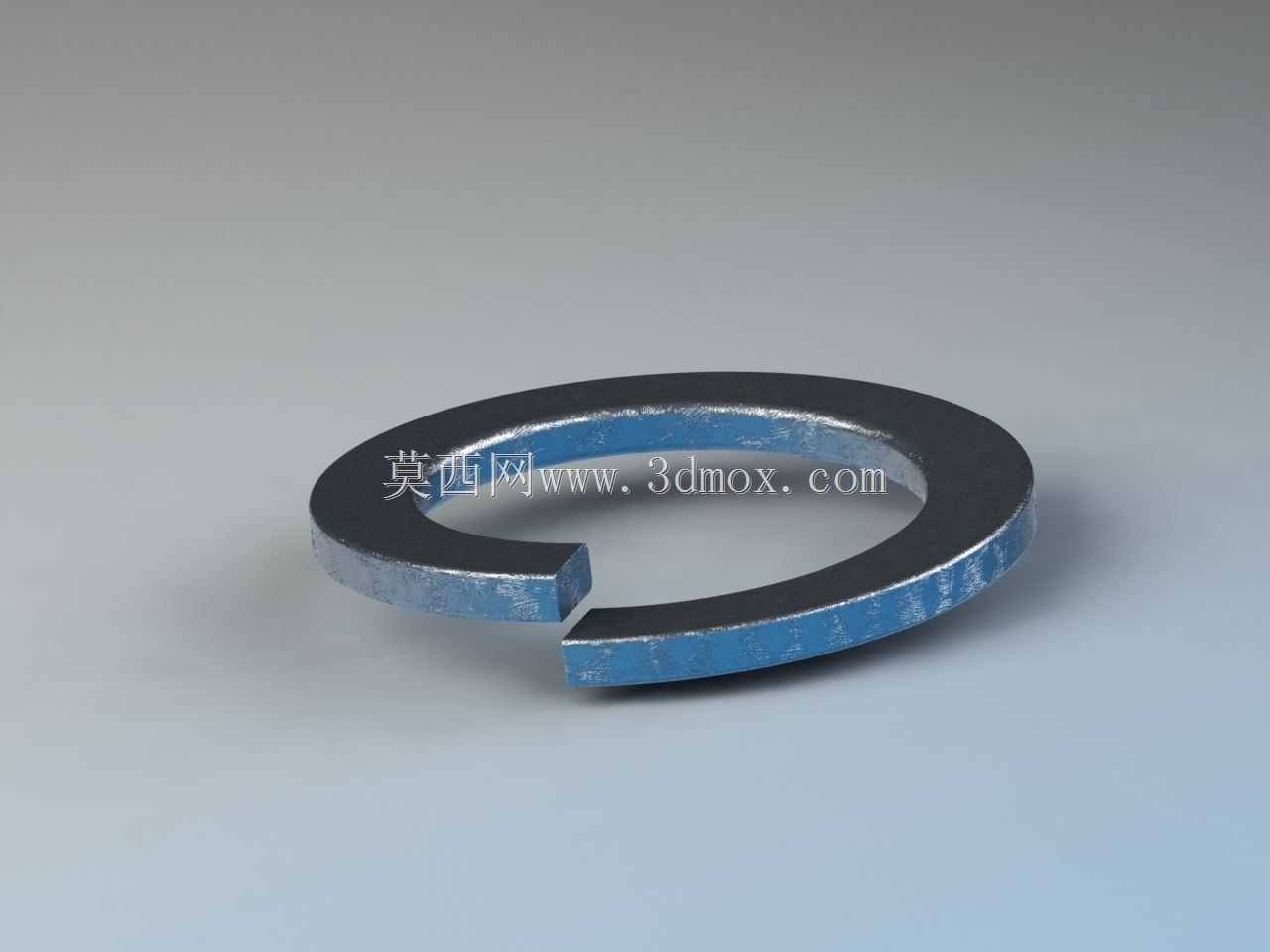

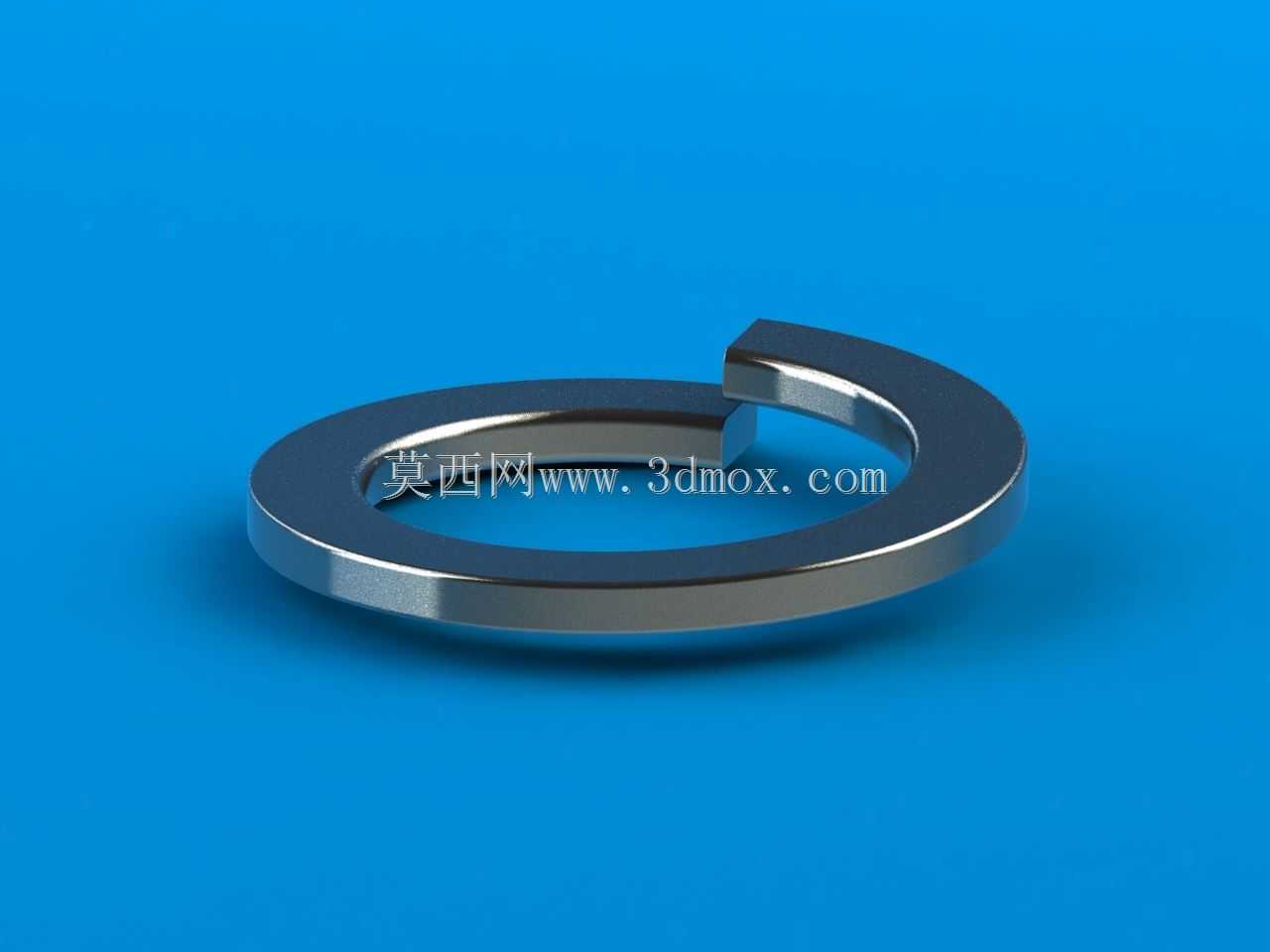

　　增大螺纹啮合面间的摩擦力矩，同时垫圈开口处的尖角会分别嵌入螺栓支承面和被连接件表面，进一步阻止螺纹副的相对回转，双重作用下实现防松效果。从设计思路来看，这类垫圈的截面采用矩形结构，开口处的两个端面带有微小的错边角度，自由状态下垫圈的整体厚度大于压平后的厚度，这个厚度差值直接决定了可提供的弹力大小，设计时需要匹配对应螺栓的公称尺寸，保证弹力区间既能够提供足够的防松摩擦力，又不会因为弹力过大导致螺栓拧紧时出现附加弯曲应力。外形尺寸方面，垫圈的内径略大于对应螺栓的公称直径，方便套装时顺利穿入，外径则和同规格平垫的外径基本保持一致，避免安装时出现支承面压接不足的问题，开口的缝隙宽度控制在合理区间，

　　既保证压平后开口不会出现过度重叠导致的弹力失效，也不会因为缝隙过宽影响尖角的嵌合防松效果。安装边界上需要注意，这类弹簧垫圈不适合用于对连接刚度要求极高的精密装配场景，因为垫圈本身的弹性变形会让连接副存在微小的轴向活动量，在需要精准控制装配位置的场合，需要配合其他防松形式使用；同时被连接件的支承面如果是硬度较低的铝材、塑料材质，需要在弹簧垫圈下方加装平垫，防止垫圈尖角压入被连接件表面，导致预紧力计算出现偏差，也避免长期使用后表面压溃引发的松脱。很多新手工程师在选型时容易陷入误区，觉得弹簧垫圈的弹力越大防松效果越好，实际上如果垫圈硬度、弹力超过匹配范围，拧紧过程中很容易出现垫圈断裂，或者螺栓被开口尖角刮伤出现应力集中的问题，

　　反而降低连接结构的疲劳强度。建模过程中需要重点还原垫圈的热处理后硬度对应的弹性形变特性，开口处的错边角度要符合实际加工的工艺要求，不能做成完全齐平的开口结构，否则就失去了开口嵌合防松的作用，同时垫圈的边缘要做微小的倒角处理，避免热处理和安装过程中出现锐边割手、应力集中开裂的问题。在不同的应用场景里，弹簧垫圈的材质选择也有区别，普通工况下采用65Mn弹簧钢经过淬火回火处理就能满足使用要求，腐蚀环境下则需要选用不锈钢材质，但是不锈钢的弹性模量和弹簧钢有差异，设计时要重新核算弹力参数，不能直接套用弹簧钢垫圈的尺寸参数。很多人觉得弹簧垫圈是不起眼的小零件，实际上在整机的可靠性验证中，这类基础紧固件的失效占比并不低，从早期的家电装配到重型工程机械的结构连接，弹簧垫圈的应用覆盖了几乎所有用到螺纹连接的领域，合理选型、正确安装才能让这个小零件发挥应有的防松作用，避免因为小零件失效引发大的设备故障。
