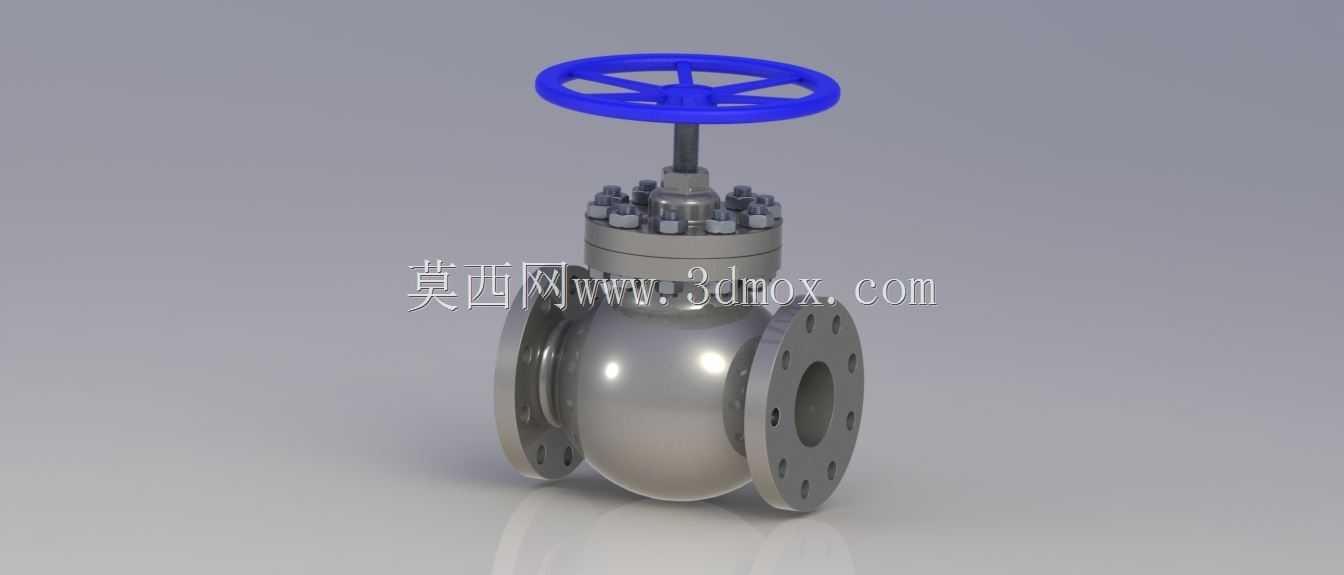

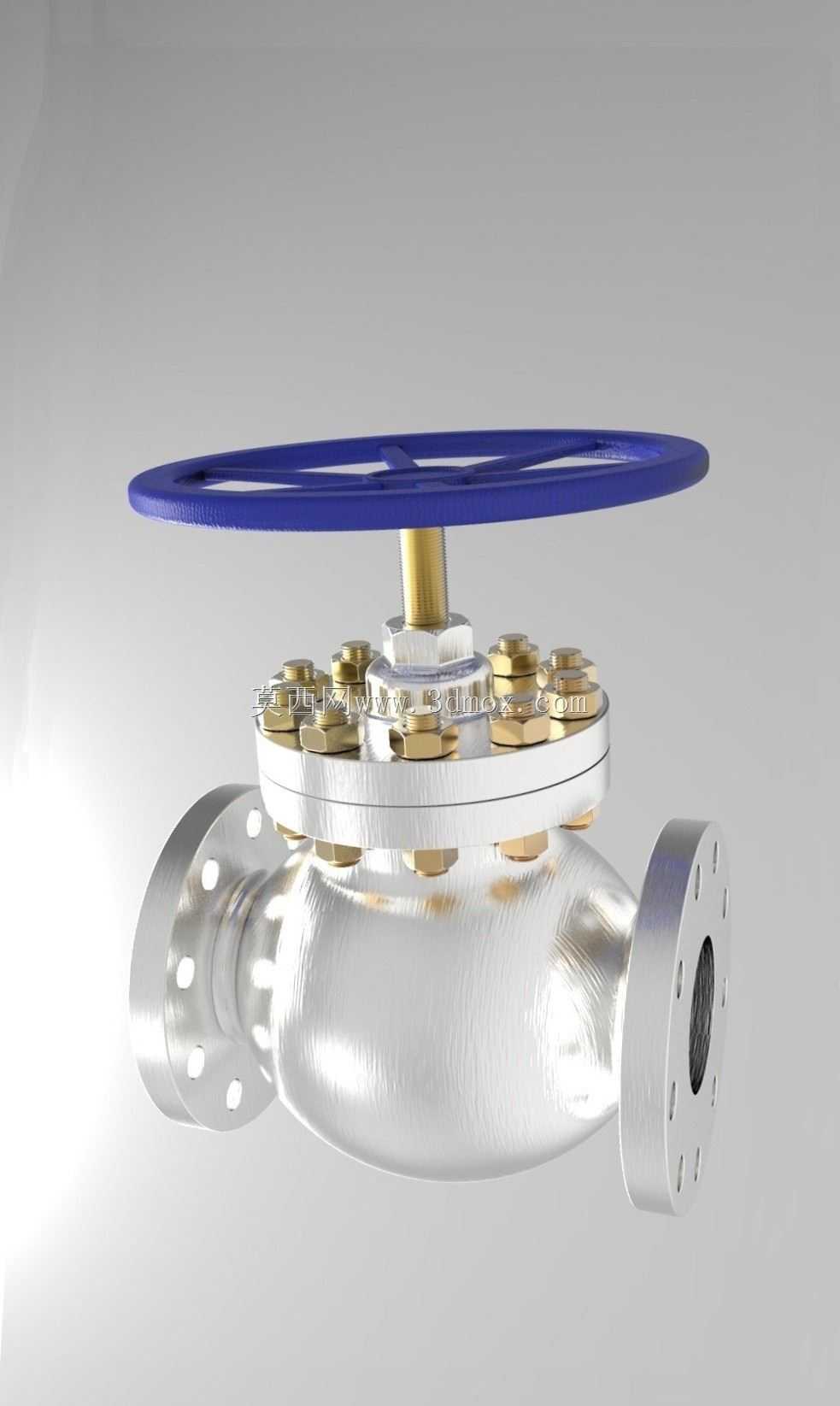

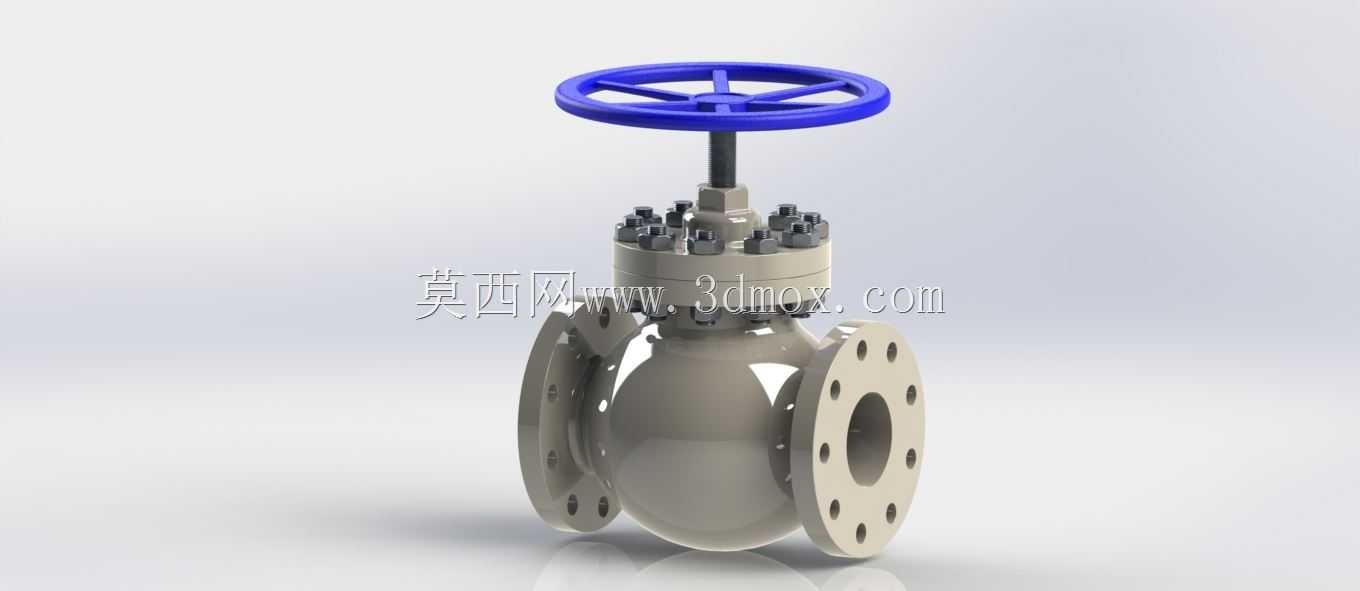

法兰连接式手动截止阀结构设计

　　这款手动法兰截止阀主要应用在石油化工、市政给排水、热力管网、工业循环水系统等需要精准截断管路介质的工况场景中，核心作用是通过手轮驱动实现管路内流体的通断控制，相比闸阀它具备更可靠的密封性能，调节精度更高，适合对截断密封性要求严苛的管路节点，比如换热设备进出口、储罐出料端、泵组出口隔断位置都能看到这类阀门的应用。从功能特性来看，它采用手轮驱动的明杆结构设计，阀杆升降过程中可以直观判断阀门的开度状态，避免误操作；阀体采用流线型的流道设计，相比直角式截止阀介质流动阻力更小，能减少管路系统的压损，同时降低介质对阀体内腔的冲蚀速率，延长整体使用寿命。密封面采用锥面配合结构，关闭时手轮施加的扭矩通过阀杆传递到阀瓣，让密封面紧密贴合，

　　能承受较高的管路工作压力，适配水、蒸汽、油品等多种常规工业介质，只要根据介质特性更换对应的密封件材质，就能覆盖不同的腐蚀、温度工况需求。设计过程中首先考虑的是安装兼容性，两端采用标准法兰连接结构，法兰的螺栓孔分布、密封面尺寸都匹配通用管路法兰标准，现场安装时不需要额外加工转接件，直接和同压力等级的管路法兰对接，穿入螺栓紧固即可完成安装，能大幅缩短现场施工的周期。阀体的中法兰部分采用螺栓紧固加缠绕垫片的密封结构，多个螺栓均匀分布在阀盖周围，紧固时可以保证垫片受力均匀，避免中腔出现外漏问题，同时这种结构也方便后期检修，只需要拆开中法兰螺栓就能取出内部的阀瓣、阀杆组件，更换密封件或者修复损伤部件，不需要把整个阀门从管路上切割下来，

　　降低后期运维的成本。手轮采用大直径的轮盘结构，操作时不需要借助额外的加力杆，操作人员徒手就能施加足够的关闭扭矩，手轮和阀杆之间通过键连接固定，传动过程中不会出现打滑空转的问题。阀杆部分设置了填料密封结构，通过填料压盖压紧填料函内的密封填料，实现阀杆升降过程中的动密封，避免介质顺着阀杆间隙向外泄漏，填料压盖采用双螺栓紧固结构，后期如果出现填料磨损泄漏，不需要停机拆解阀门，只需要均匀拧紧压盖螺栓就能补偿填料的磨损量，快速消除外漏隐患。从安装边界来看，阀门的整体长度、法兰端面到阀杆顶部的高度都符合通用截止阀的安装尺寸规范，现场布置管路时不需要预留额外的超大操作空间，手轮的安装高度距离操作面1.2米左右时操作最顺手，如果安装位置较高，

　　也可以通过加装接长杆的方式实现低位操作。流道的通径设计和对应公称通径的管路内径保持一致，不会出现通径缩颈的问题，避免介质在阀门位置形成节流，导致局部冲蚀或者压损过大。阀体的壁厚经过强度校核，能承受对应公称压力下的水锤冲击，不会因为管路瞬间启停产生的压力波动出现阀体开裂的问题。在建模过程中，所有的配合面都预留了合理的公差带，比如阀杆和阀盖的导向间隙、阀瓣和阀座的同轴度要求、法兰密封面的平面度要求都在模型里做了对应的标注，后期加工生产时可以直接参考模型的尺寸参数进行工艺编排，不需要二次测绘。另外，阀体的外形过渡位置都做了圆角处理，避免应力集中，尤其是流道转弯和法兰连接的位置，通过圆弧过渡降低应力集中系数，提升阀门在交变压力工况下的疲劳寿命。这类阀门不适合做长期的节流调节使用，如果长期处于半开半关的状态，高速流动的介质会持续冲蚀密封面，导致密封性能下降，所以在管路系统设计时，这类截止阀的定位就是截断类阀门，正常工作时处于全开或者全关状态，需要调节流量的位置要搭配专门的调节阀使用。
