黄铜内螺纹手动截止式控制阀结构

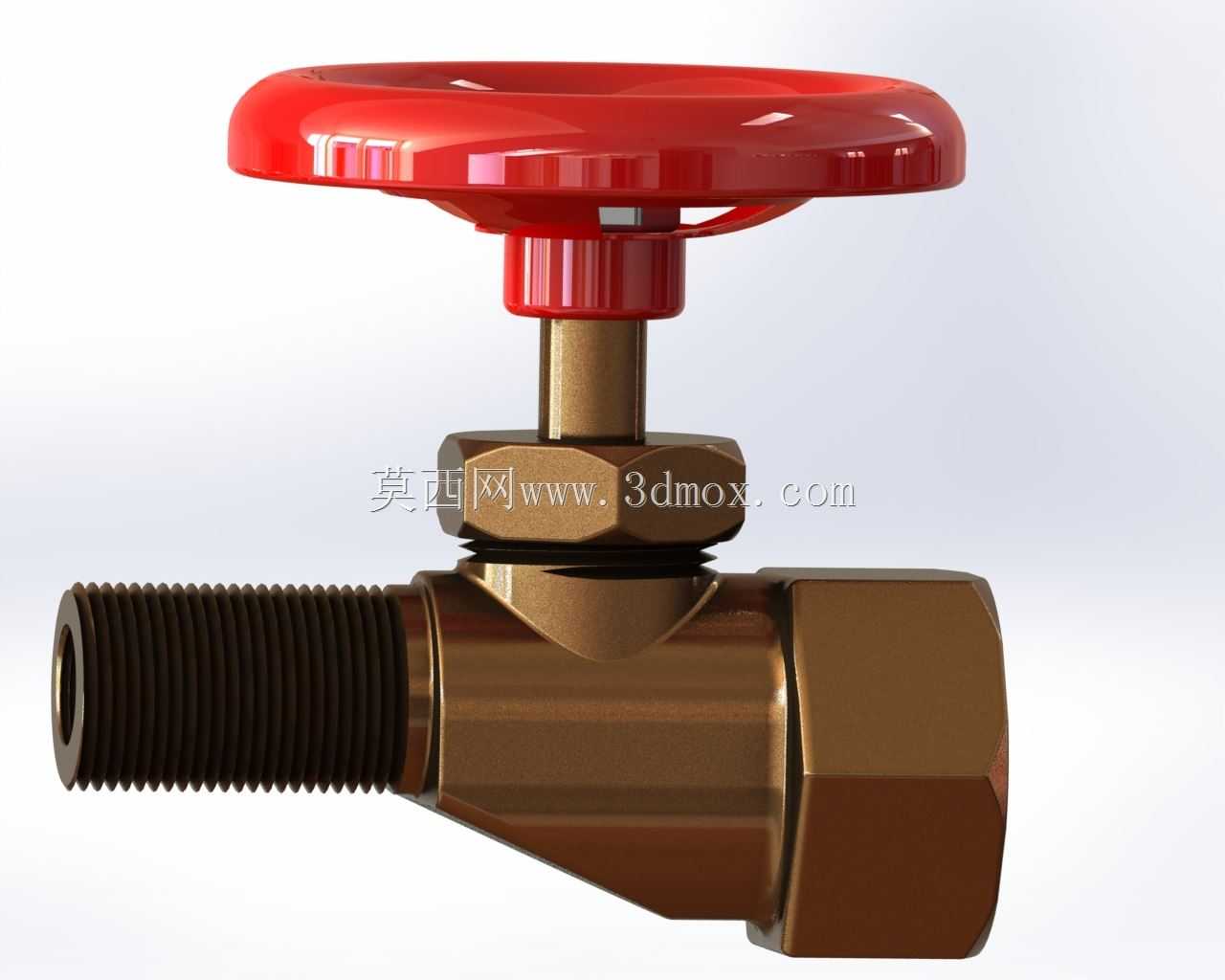

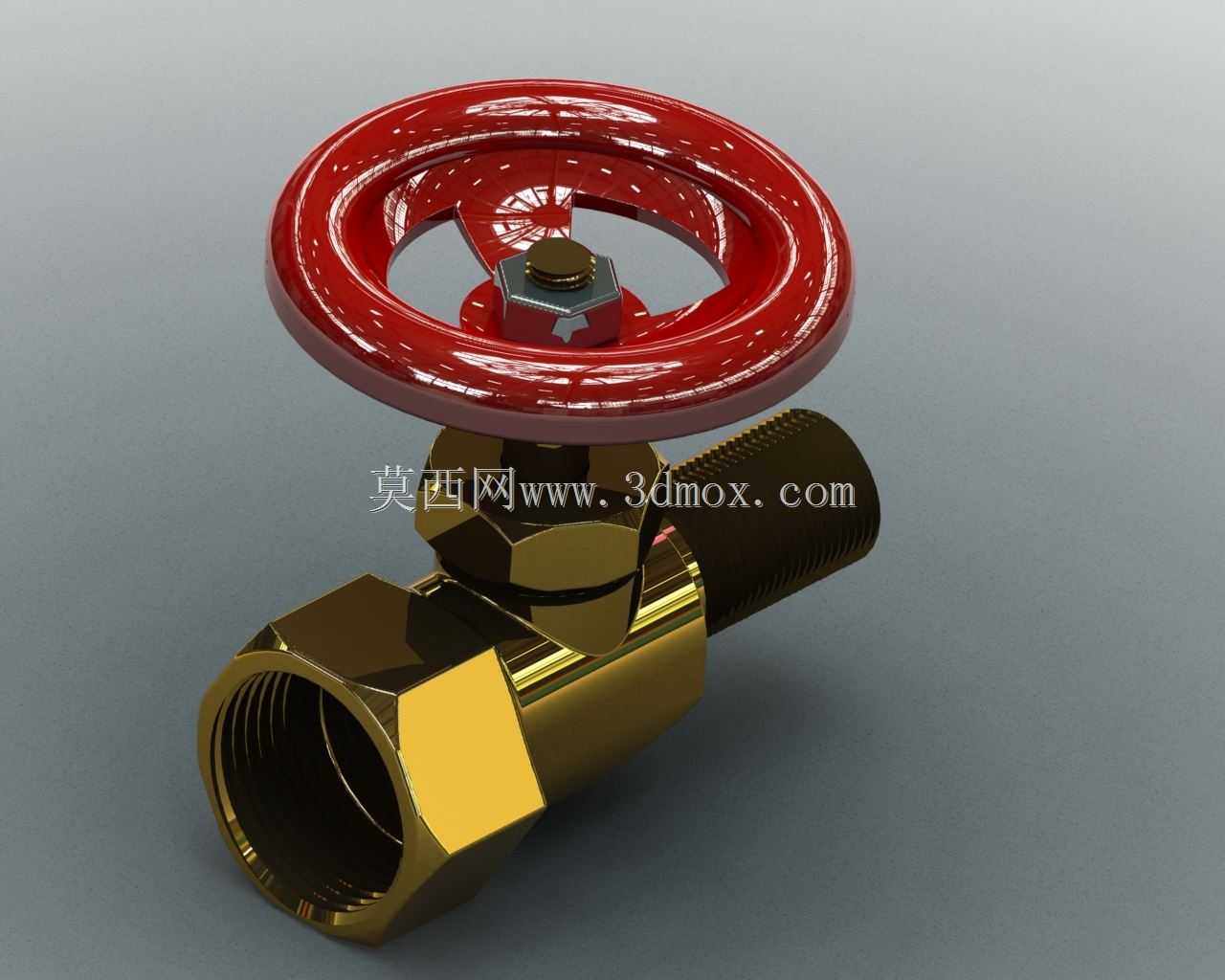

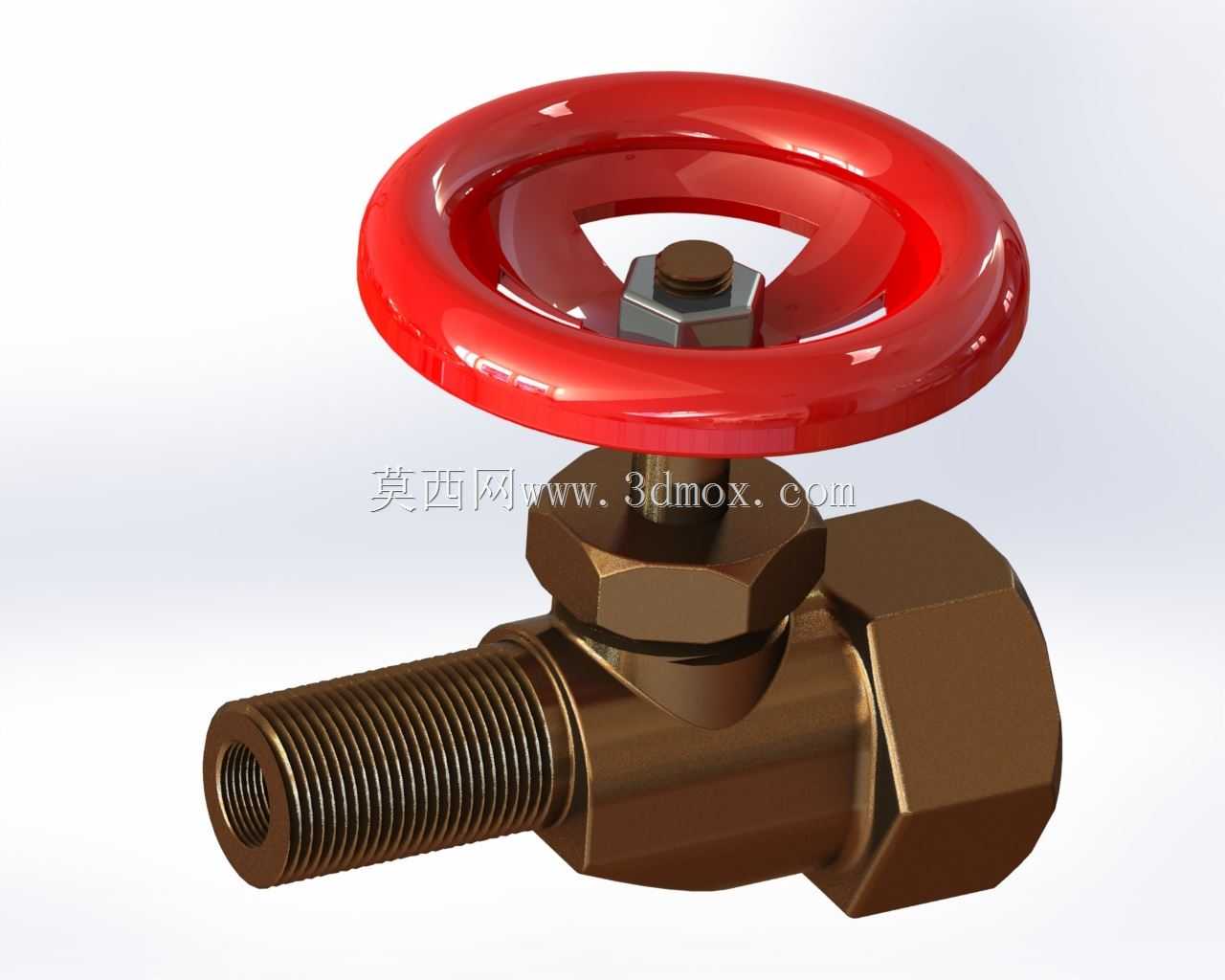

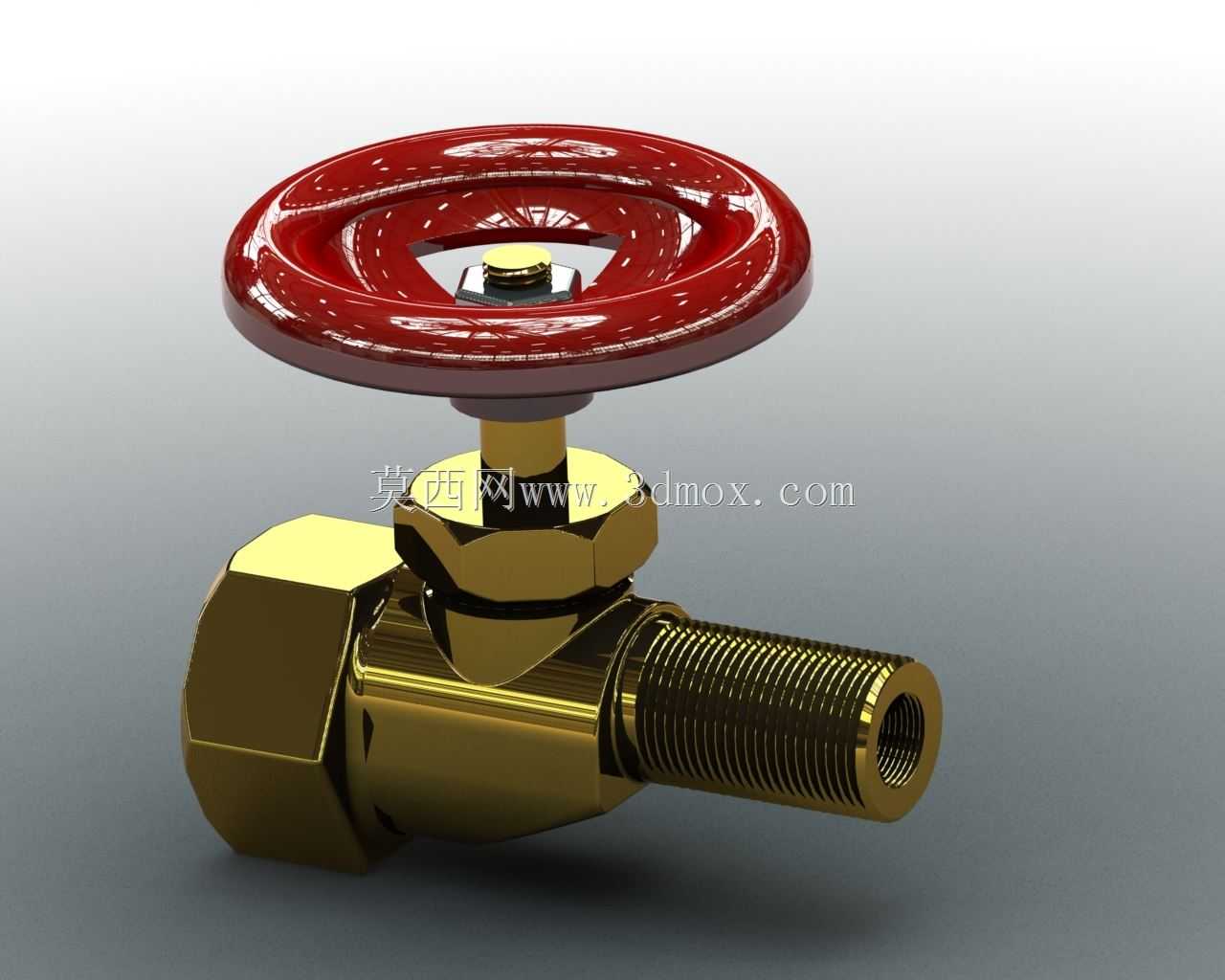

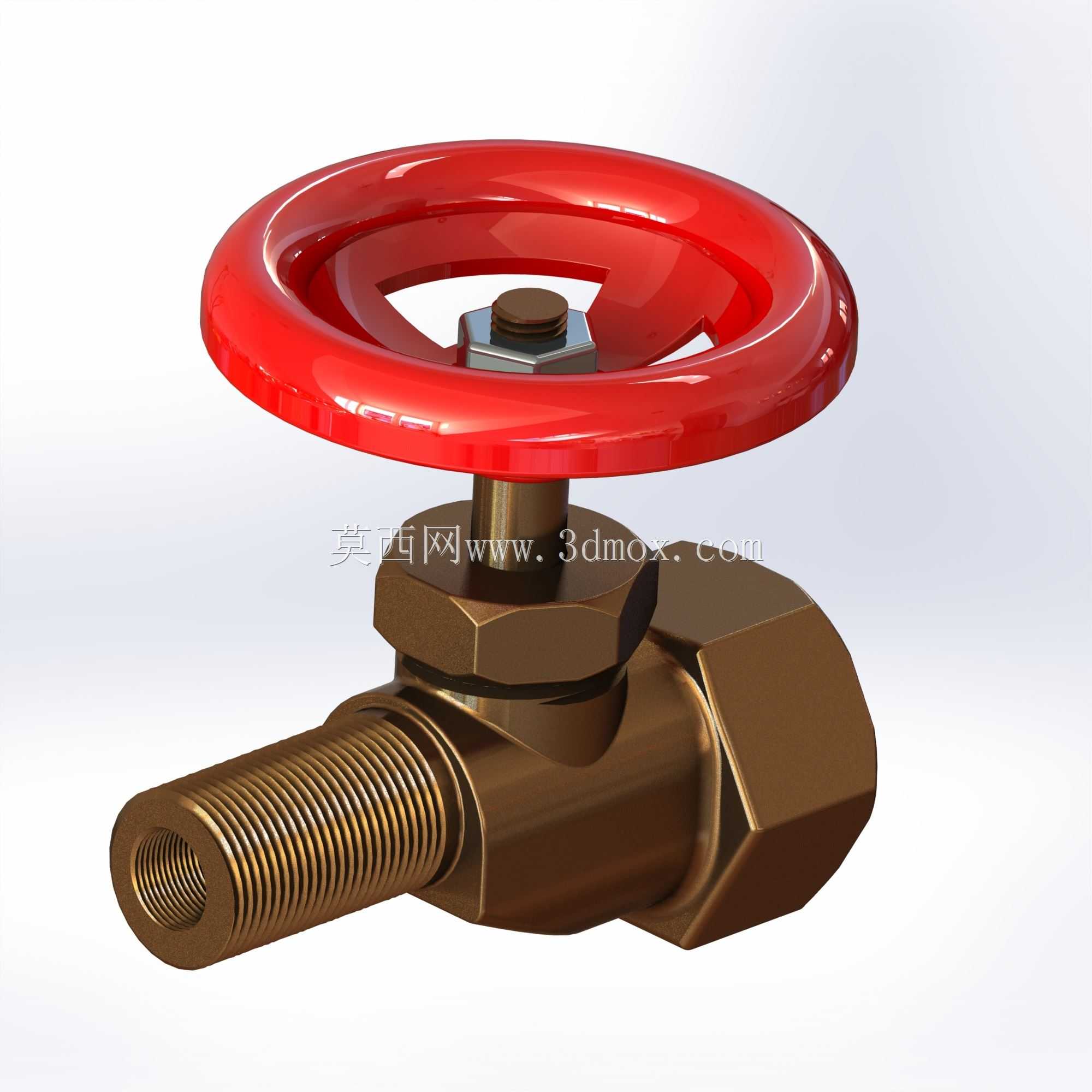

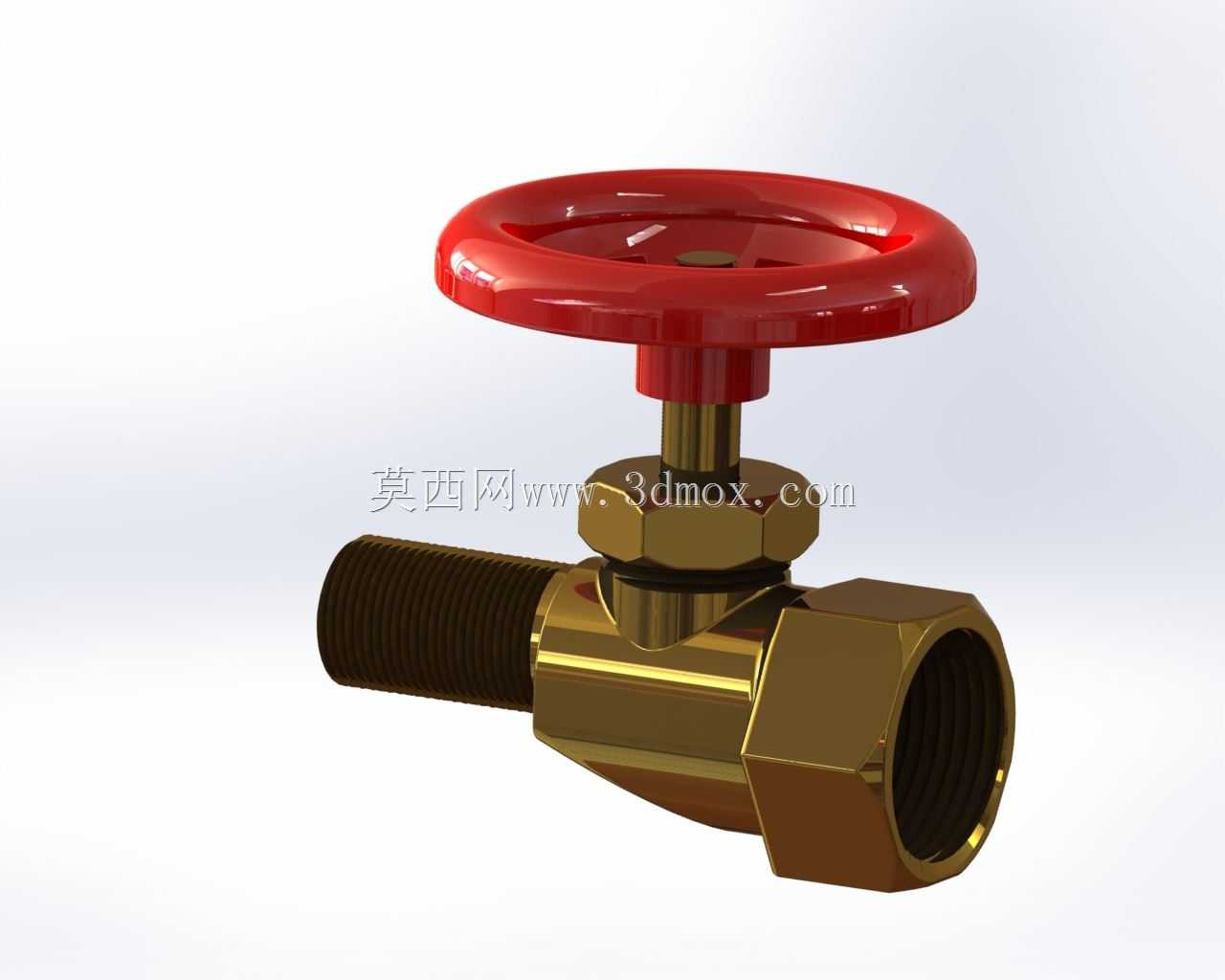

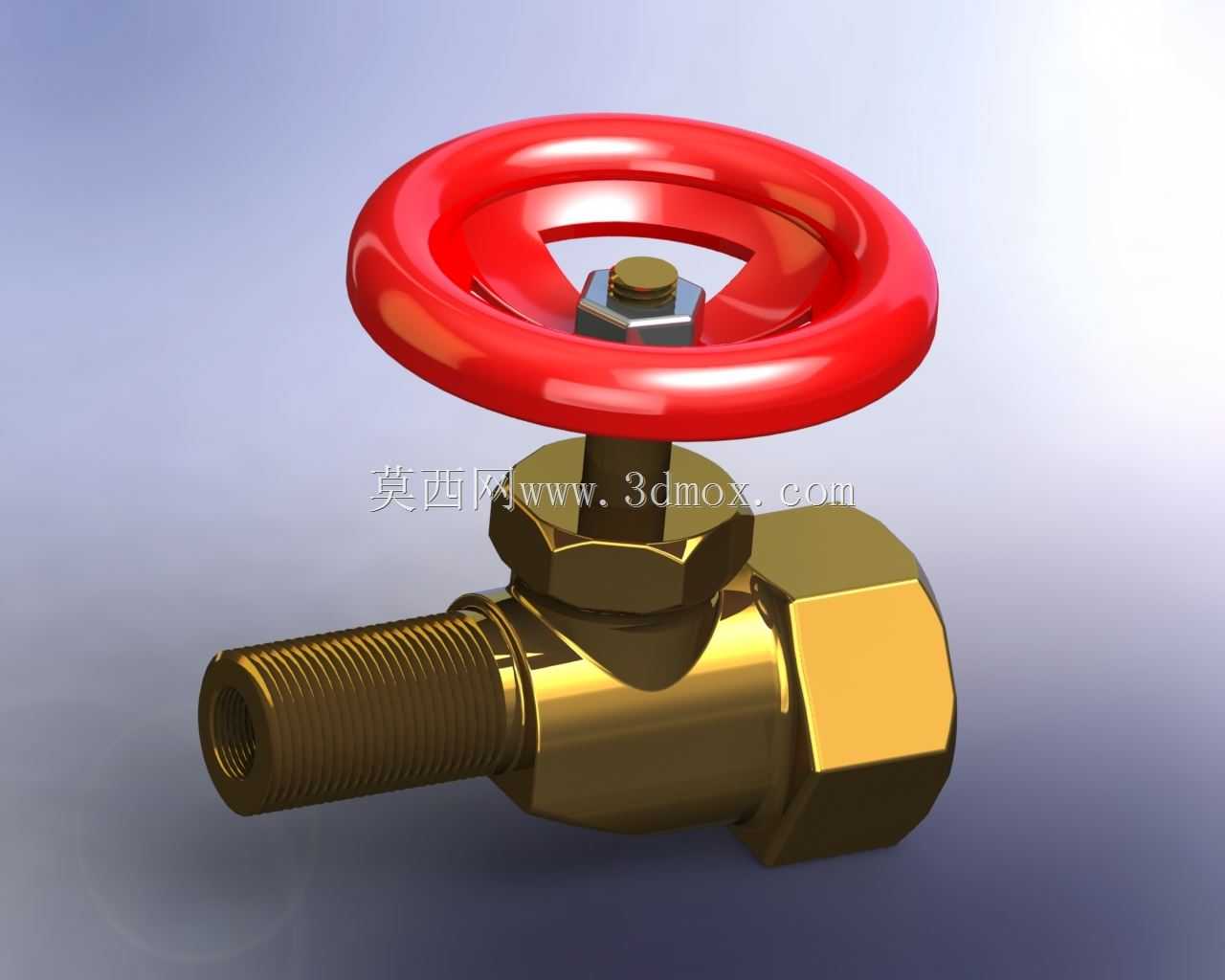

　　这款手动控制阀的三维结构完整还原了小通径黄铜截止阀的全部装配细节，可直接用于小型流体管路的选型校核、装配干涉验证以及配套管路的布局设计参考。从实际工程应用场景来看，这类小通径黄铜阀常见于民用给排水支路、小型液压试验台的辅助油路、实验室气路的终端控制点位，也可配套在小型换热机组、净水设备的旁通管路上，承担介质截断、流量微调的功能，相比球阀其节流调节的线性度更好，不会出现开关行程内流量突变的问题，适合需要精准控制小流量介质通断的工况。

　　从功能特性来看，该阀采用下进上出的流道结构，阀瓣与阀杆采用一体式加工设计，手轮施加的扭矩通过阀杆梯形螺纹副转化为阀瓣的轴向直线位移，实现密封面的贴合与分离，密封副采用铜本体研磨密封，适配无明显颗粒杂质的水、低压蒸汽、轻质油品等介质，常温工况下额定工作压力可覆盖1.6MPa级管路需求。阀体一端采用外螺纹引出结构，另一端为内螺纹接口，可直接适配同通径的内丝接头、紫铜管扩口连接或者尼龙软管的卡套连接，安装时不需要额外的转接接头就能适配多数小型管路的连接需求，减少了管路装配的零件数量，降低了潜在的泄漏点。

　　设计思路上，整个结构优先考虑了小型化场景的安装便利性，阀体采用热锻黄铜成型后机加工流道，相比铸造阀体组织更致密，耐压能力更强，表面的滚花手轮采用酚醛树脂压制成型，红色的外观标识符合管路阀件的通用识别规范，操作人员可快速识别阀门的开关状态，手轮与阀杆的连接采用四方孔配合加锁紧螺母固定，避免长期开关操作后手轮与阀杆出现打滑空转的问题。阀杆中部的六角压紧结构可直接用普通活动扳手夹持，方便在安装空间受限的场景下完成阀体的拧紧固定，不需要定制专用的安装工装。

　　从安装边界尺寸来看，该阀的整体轴向长度适配DN10通径管路的安装间距要求，手轮的最大回转直径控制在合理范围内，安装时手轮周边预留20mm以上的操作空间即可完成全行程的开关操作，不会与周边的管路、支架产生运动干涉。阀体的六角结构对边尺寸符合标准五金工具的夹持规格，现场安装维护时不需要准备特殊工具。阀杆的升降行程经过校核，全关位置时阀瓣密封面完全贴合阀座密封面，全开位置时阀瓣完全抬升至流道上方，不会对介质流通产生额外的节流阻力，流道的通径尺寸与接口通径保持一致，避免出现通径缩口导致的流阻增大问题。

　　建模过程中完整还原了所有零件的装配关系，包括阀杆与阀体之间的填料密封腔结构、手轮的加强筋结构、螺纹段的完整牙型细节，可直接用于生成工程图、导出装配BOM表，也可导入流体仿真软件完成流阻特性分析、密封面比压校核等计算工作，对于刚接触阀类设计的结构工程师来说，也可作为小通径截止阀的结构参考，理解手动阀的扭矩传递路径、密封结构设计要点以及安装接口的尺寸匹配逻辑。
