双色分体式药用胶囊外观结构建模

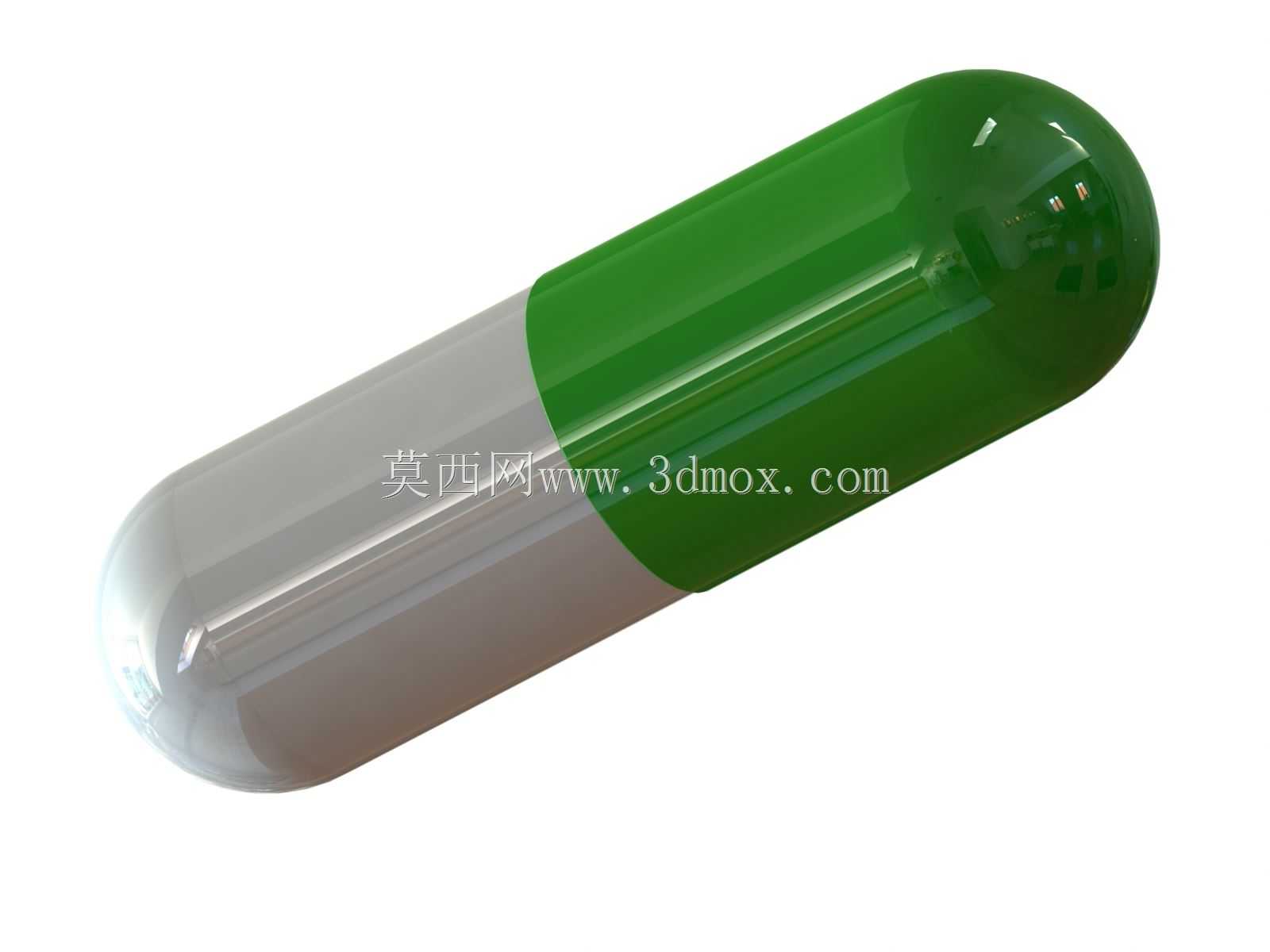

　　在医药包装与制剂装备的设计环节，药用胶囊的外观与结构建模是配套灌装设备调试、包装线适配的基础参考项，很多刚接触医药装备设计的工程师容易忽略胶囊本身的结构细节，导致后续灌装工位的卡料、合帽错位等问题频发。这个胶囊模型采用经典的帽体分体式结构，整体为两端半球形封闭的长圆柱形态，两段不同配色的壳体分别对应胶囊帽与胶囊体，衔接处采用精密的小过盈配合结构，保证填充药剂后不会出现松脱漏粉的情况，同时也能满足自动化灌装线上的快速套合需求。从实际应用场景来看，这类硬胶囊是口服固体制剂最常用的包装载体之一，覆盖了从实验室小剂量处方试制到规模化高速灌装生产线的全流程使用场景，对应的三维模型可直接用于灌装设备的进料轨道、分料机构、合帽工位的结构干涉校验，

　　也能为胶囊外观印字、泡罩包装工序的定位治具设计提供尺寸参考。设计这类胶囊模型时，首先要明确两端半球的曲率半径与圆柱段直径的匹配关系，半球半径需与圆柱段半径完全一致，避免曲面衔接处出现棱边，影响后续渲染效果与实际生产中的脱模流畅度；两段壳体的插接段需要设计微小的锥度，通常插接段的直径差控制在0.02-0.05mm区间，既保证人工或设备套合时的顺畅度，又能依靠塑料或明胶材质的微小弹性形变实现锁紧，不会在输送过程中受振动散开。外形尺寸方面，常规药用胶囊有00#到5#的不同规格，建模时可根据对应号数的标准尺寸设定圆柱段直径与整体长度，半球端的球心需与圆柱段端面圆心完全重合，保证整体的回转体对称性，

　　这一点直接关系到高速灌装时胶囊在分料轮中的姿态稳定性，若对称性偏差超过0.1mm，就可能在分料时出现卡滞、姿态翻转的问题，导致设备停机率上升。从安装边界的角度来说，这个模型在用于设备工位设计时，需要预留出胶囊在轨道中滑动的径向间隙，通常径向间隙不小于0.2mm，轴向间隙根据输送速度调整，高速线的轴向间隙可适当放大到0.5mm，避免胶囊之间挤压变形；同时两段壳体的衔接位置要避开分料拨叉的施力点，防止拨叉直接作用在插接缝位置导致胶囊提前脱开。很多工程师在做灌装线设计时，会直接调用简化的圆柱模型代替胶囊，忽略两端的半球结构与分体插接的台阶，实际调试时就会发现分料轮的型腔尺寸与胶囊不匹配，要么卡料要么输送时晃动，

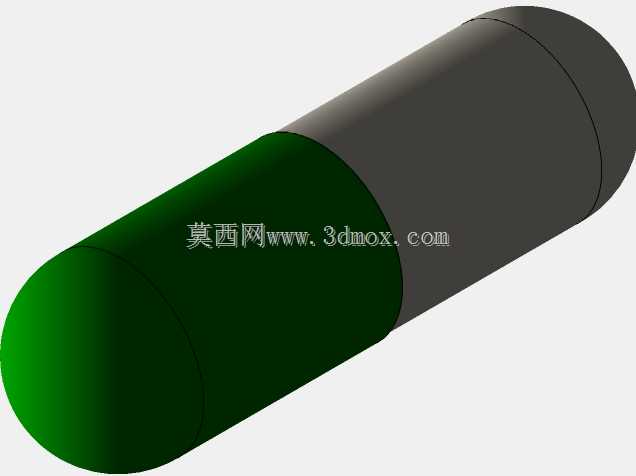

　　这个模型还原了胶囊的真实外观与分体结构特征，曲面过渡连续无破面，可直接用于装配干涉检查、运动仿真以及产线可视化演示环节。另外在医药产品的宣传动画、用药科普内容制作中，这类高精度的胶囊模型也能提供真实的视觉参考，还原硬胶囊的半透明质感与双色外观特征，避免简化模型带来的视觉失真。建模过程中采用回转体特征作为基础，先绘制单侧的截面轮廓线，绕中心轴回转生成整体基础形态，再通过分割命令将整体拆分为帽、体两段，分别赋予不同的外观材质，衔接处的微小台阶结构按照实际配合尺寸做偏移处理，保证结构与真实产品一致；曲面部分做了连续性优化，没有出现多段面拼接的棱角，渲染时可以还原出明胶材质的通透光泽感，符合真实胶囊的视觉特征。在做泡罩包装机的泡罩型腔设计时，这个模型可以直接作为参照，调整型腔的深度与直径，保证胶囊放入后不会出现晃动窜动，同时也能为铝箔热封工位的压合行程设定提供参考，避免压合行程过大压裂胶囊壳体。
