三色扭绞信号传输线缆三维结构

项目分类:通用机械零部件 发布时间:2021-11-27 ID:421453
  • 三色扭绞信号传输线缆三维结构
  • 三色扭绞信号传输线缆三维结构
  • 三色扭绞信号传输线缆三维结构

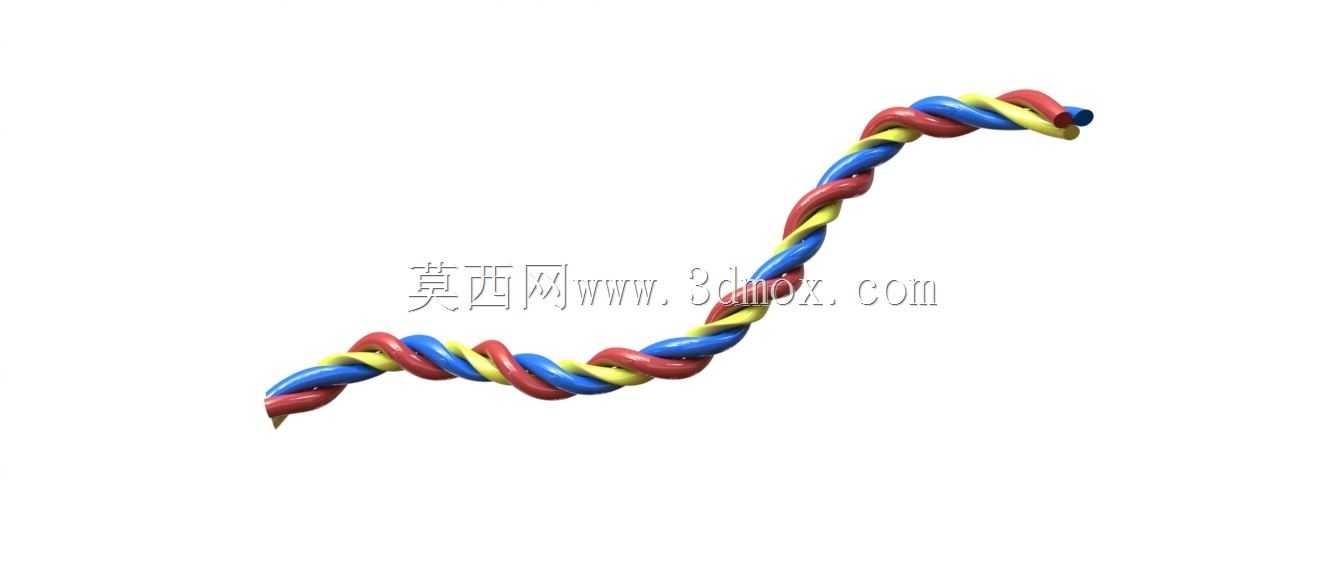

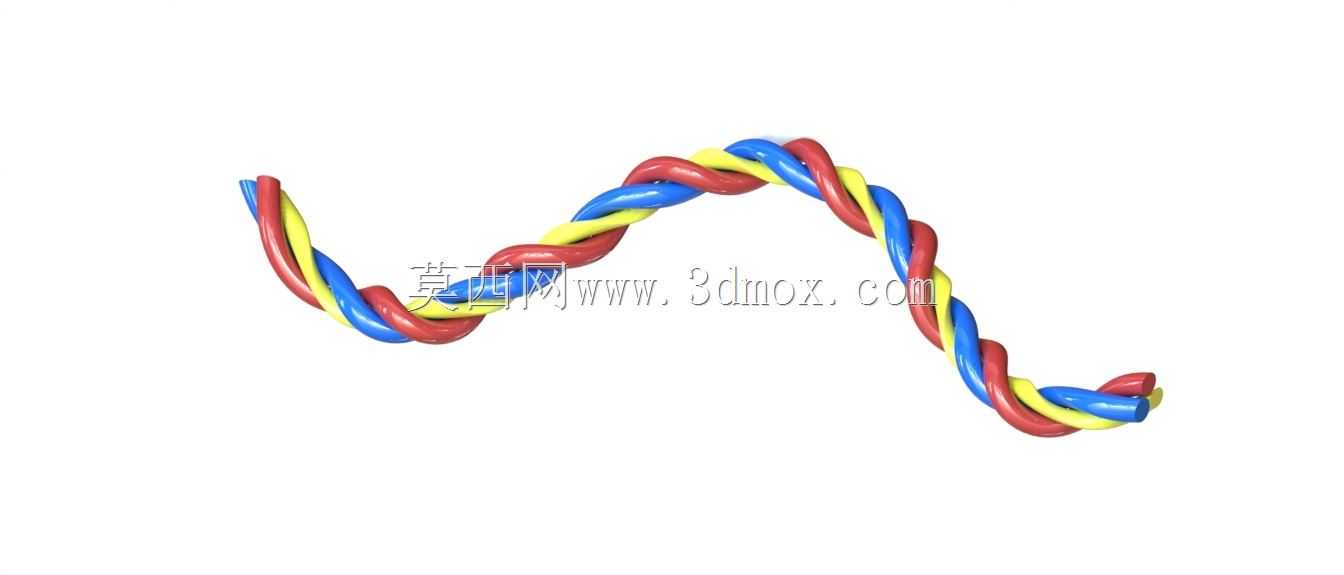

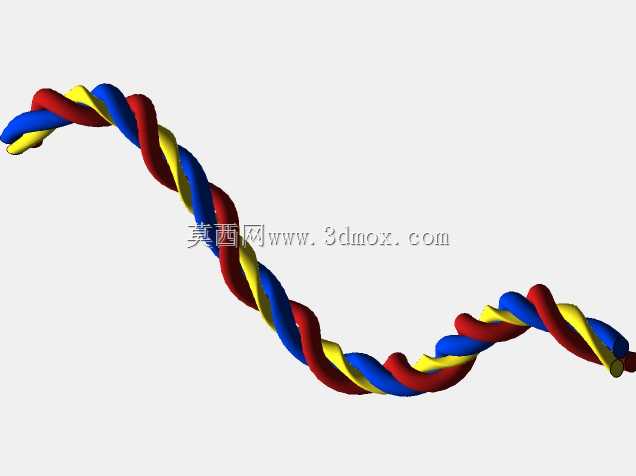

  在工业控制、弱电布线、设备内部信号传输等场景中,扭绞结构的多芯线缆是极为常见的连接载体,这类线缆通过特定节距的扭合设计,能够有效抵消线对之间的电磁串扰,降低外界电磁干扰对传输信号的影响,相比平行排布的多芯线,其抗干扰能力在小功率信号传输场景下优势十分明显。本次建模的三色扭绞线缆,采用红、蓝、黄三种不同绝缘层颜色的芯线按固定节距扭合而成,建模过程中首先确定单根芯线的截面直径,结合实际布线场景中常用的0.5平方、0.75平方信号芯线的外径参数,设定单芯绝缘层外径为2.2mm,芯线内部的铜导体部分按照标准结构做简化处理,仅保留绝缘层外表面的几何特征以兼顾模型轻量化与外观还原度。扭绞节距的设定参考常规信号双绞线的工艺标准,

  取节距为芯线外径的12倍,也就是26.4mm,保证扭合后的线体既不会因为节距过小导致芯线内部应力过大,也不会因为节距过大失去抗干扰的扭合效果。建模时采用螺旋扫描结合阵列的方式生成扭合结构,首先绘制单根芯线的螺旋扫引轨迹,以线体整体走向的中心曲线为扫引路径的基准,分别偏移出三根芯线的中心轨迹,三个轨迹沿中心轴线周向均匀分布,相位差120度,扫引过程中同步控制螺旋旋转角度与轨迹长度的匹配关系,保证三根芯线在任意截面位置都保持相切贴合,不会出现重叠或者间隙过大的问题。线体的整体走向做了自然的波浪形弯曲处理,模拟实际布线过程中线缆弯折、布设的自然状态,弯曲半径统一设定为芯线整体外径的8倍以上,符合线缆实际安装时的最小弯曲半径要求,避免出现建模中弯折半径过小导致实际生产中线缆绝缘层破损的问题。从实际应用角度来看,这类三色扭绞线缆多用于设备内部控制信号的分路传输,不同颜色的芯线可以对应不同的信号回路,比如红色对应电源正、蓝色对应电源负、黄色对应信号反馈,方便现场布线时的线序识别与后期维护排查。在设备内部布线时,这类扭绞线可以顺着设备内部的走线槽布设,也可以配合缠绕管、扎带做固定,模型中保留了扭合结构的自然间隙,能够真实反映线缆在弯折时各芯线之间的相对位移特性,在做设备布线仿真、干涉检查时,可以直接调用该模型验证走线空间是否充足,避免后期实际装配时出现线缆与结构件干涉、弯折半径不符合工艺要求的问题。设计过程中没有额外添加屏蔽层、外护套等结构,

  是因为该模型主要针对无外护套的扭绞芯线场景,比如设备内部短距离的飞线连接、分线端子到传感器之间的直接连线,这类场景下不需要额外的外护套防护,裸露的扭绞芯线更方便接线操作。三根芯线的扭合紧密度在建模时做了适度调整,既保证芯线之间没有明显缝隙,也不会因为过度扭合导致芯线截面出现变形,还原实际生产中扭线机加工后的真实线体形态。在安装边界方面,这类扭绞线缆的端部处理通常是剥除一定长度的绝缘层后压接端子或者直接搪锡,模型中虽然没有做端部剥线结构,但整体线径参数可以直接匹配常规的冷压端子、接线端子排的适配尺寸,比如2.2mm的单芯外径可以适配管型绝缘端子E0508的压接范围,扭合后的整体外径约为4.8mm,可以适配内径5mm以上的波纹管、

  缠绕管等布线防护配件。在做三维布线设计时,该模型可以作为通用扭绞线的族表基础,通过调整单芯直径、扭绞节距、芯线数量、整体长度等参数,快速衍生出不同规格的多芯扭绞线模型,不用每次重复做螺旋扫引的轨迹计算,能够大幅提升电气布线环节的建模效率。另外,模型的外观渲染采用了三种高对比度的绝缘层颜色,和实际工程中常用的芯线配色保持一致,在做设备整体装配效果展示、布线方案评审时,能够清晰区分不同的线芯回路,方便非设计岗位的工艺、装配人员快速理解布线逻辑。需要注意的是,这类扭绞线的扭合方向统一采用右向扭合,和国内线缆行业的常规加工工艺保持一致,避免出现建模扭向和实际产品相反的问题,导致生产指导时出现工艺偏差。线体表面做了轻微的哑光质感处理,还原PVC绝缘层的真实表面质感,没有做过高的反光效果,保证渲染输出的效果和实际线缆的视觉特征一致。
