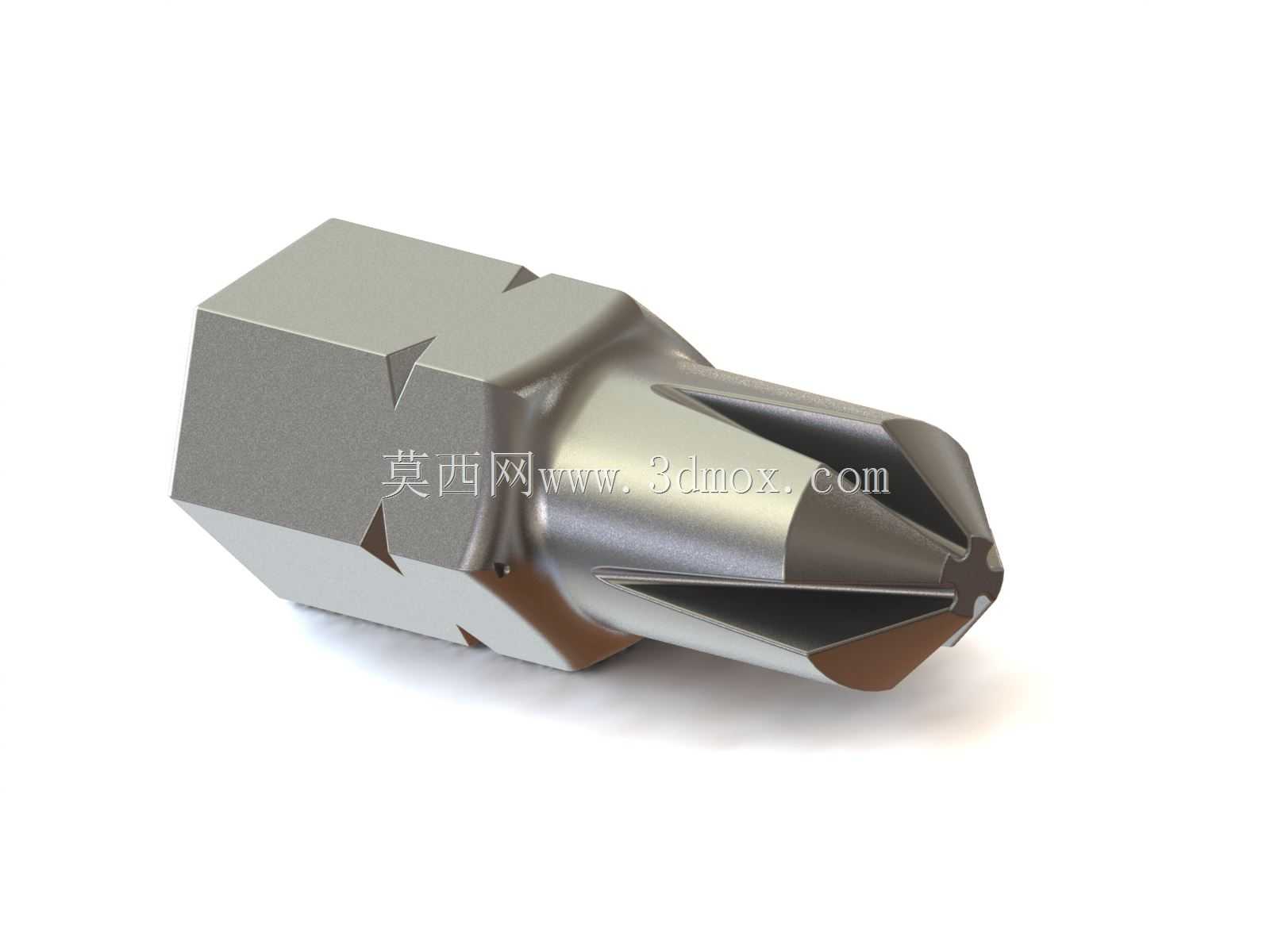

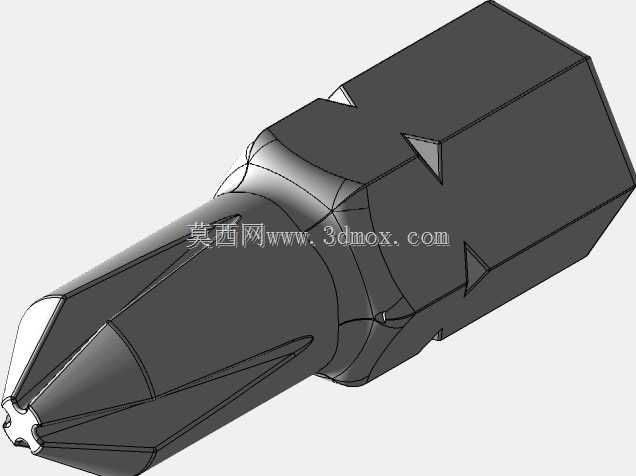

十字槽适配六角柄螺丝刀批头结构

　　日常装配、设备维保、生产线锁付工位里，这类批头是最常见的旋具执行端部件，和电动起子、手动扭力批、气动螺丝刀的输出夹头直接配合，完成十字槽螺钉的拧紧与拆卸作业，覆盖电子组装、家具装配、机械设备维保、五金加工等多个场景的锁付需求。从结构设计来看，这款批头采用标准六角夹持柄，和常规1/4英寸快换夹头的适配性经过匹配验证，柄部的六角棱边做了微小的倒角处理，既可以在插入夹头时避免棱边卡滞，也能减少长期插拔后夹头内部的磨损，保证扭矩传递过程中不会出现打滑、晃量的问题。批头的工作端为十字槽适配结构，头部的锥度设计经过优化，和GB/T 819、GB/T 818等标准十字槽螺钉的槽型贴合度较高，锁付时四个受力翼可以均匀嵌入螺钉槽内，

　　避免单侧边受力过大导致槽口崩损、批头打滑磨圆的问题，能有效降低锁付过程中螺钉滑牙的概率。从外形尺寸边界来看，六角柄的对边尺寸符合通用快换夹头的夹持公差范围，整体长度控制在短批头的常规尺寸区间，适合狭窄空间内的锁付作业，不会因为批头过长导致操作时干涉周边零部件；工作端的十字头直径和对应螺钉规格匹配，头部的导向锥段可以在对准螺钉槽时起到自动找正的作用，无需刻意调整角度就能顺利卡入槽内，提升批量锁付时的操作效率。设计过程中，柄部和工作端的过渡段采用圆弧平滑过渡，没有应力集中的直角台阶，在传递大扭矩锁付时，不会因为应力集中导致批头从过渡段断裂，提升了批头的抗扭寿命。工作端的四个切削翼边缘做了微小的钝化处理，

　　既不会因为刃口过于锋利刮伤螺钉槽的镀层，也能保证长期使用后翼边的磨损速率均匀，延长批头的实际使用寿命。在实际应用场景中，这类短款六角柄批头多用于工位固定的电动起子配套，比如电子产品组装线的外壳锁付、家具组装的三合一螺钉锁付、设备维保时的机壳螺钉拆装，相比长款批头，短款的同轴度更好，高速旋转时的晃量更小，锁付精度更高，适合对锁付扭矩、锁付深度有一定要求的工位。安装时只需将六角柄直接推入快换夹头，听到卡榫卡入的声响即可完成固定，拆卸时按下夹头的解锁环就能直接拔出批头，更换不同规格批头的过程无需额外工具，能快速适配不同槽型、不同规格的螺钉锁付需求。批头的整体材质采用合金工具钢的常规设计逻辑，工作端经过硬化处理，

　　表面硬度满足频繁锁付的耐磨需求，柄部保持适当的韧性，避免夹持时受力碎裂。在结构建模过程中，需要重点保证六角柄的对边尺寸公差、工作端十字槽的轮廓度、过渡段的圆角半径这几个关键尺寸，这些参数直接决定了批头和夹头的适配性、和螺钉槽的贴合度以及自身的抗扭强度。如果六角柄的对边尺寸超差，会出现夹头装夹不稳、扭矩传递打滑的问题；如果十字头的轮廓度不符合标准，会出现卡入螺钉槽后间隙过大，锁付时容易滑牙的问题；如果过渡段的圆角过小，大扭矩锁付时很容易从应力集中的位置断裂，造成工具失效。另外，批头头部的端面做了微小的内凹处理，和十字螺钉的头部中心凸点适配，锁付时批头端面可以完全贴合螺钉槽的底部，不会因为中心干涉导致批头浮起，进一步提升锁付时的稳定性，减少打滑的概率。在自动化锁付设备的应用中，这类批头的同轴度误差需要控制在很小的范围内，否则高速旋转时会出现偏摆，导致无法准确对准螺钉槽，影响自动锁付的良率，建模时需要以六角柄的中心轴线为基准，对工作端的十字轮廓做同轴度约束，保证各个翼边相对于中心轴线的对称度符合使用要求。
