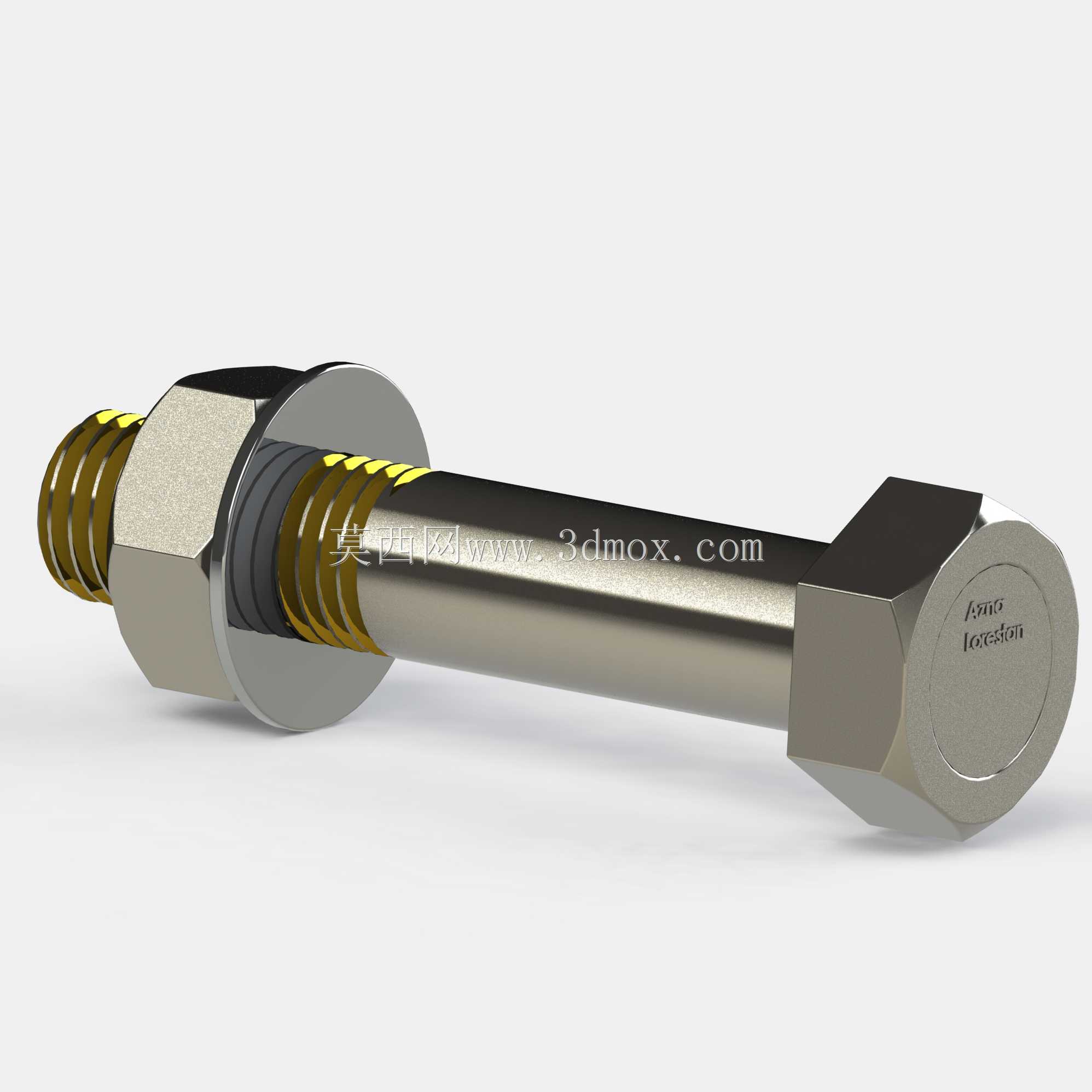

六角头螺栓配平垫圈组合紧固件结构

　　在各类机械结构的连接场景中，螺栓与垫圈的组合是最基础也最核心的可拆卸连接形式，小到消费电子的内部结构固定，大到重型工程机械的机架拼接、风电塔筒的节段连接、化工管道的法兰对接，都离不开这类标准紧固件的支撑。这套六角头螺栓搭配平垫圈的组合结构，建模时完全遵循常用紧固件的实际装配逻辑，还原了真实工况下的配合状态。从功能特性来看，六角头的结构设计适配常规开口扳手、套筒扳手的拧紧作业，头部的六方受力面均匀分布，拧紧过程中不会出现应力过度集中的打滑问题，能稳定传递拧紧扭矩，保证预紧力的可控施加。配套的平垫圈垫在螺母与被连接件表面之间，一方面能增大接触面积，分散螺母对被连接件表面的压应力，避免软质被连接件（比如铝合金型材、

　　工程塑料板材）表面被压溃损伤，另一方面也能在反复拆装的场景下保护被连接件表面的涂装层，减少拆装过程中螺母转动对接触面的刮擦磨损。设计过程中，螺纹部分采用真实的牙型轮廓建模，而非简化的贴图示意，螺纹的螺距、牙高、大径小径参数都匹配常用公制粗牙螺纹的规范，螺栓杆部与螺纹段的过渡位置做了合理的退刀结构处理，还原实际冷镦加工螺栓的工艺特征，避免结构上出现不符合加工逻辑的锐边直角。垫圈的内径与螺栓杆部保持合理的间隙配合，既不会因为间隙过小导致安装时卡滞，也不会因为间隙过大出现垫圈偏位、预紧力偏移的问题，垫圈的外径尺寸匹配对应规格螺栓的标准垫圈参数，厚度也符合常规平垫圈的设计规范，能满足多数通用场景的承压需求。从安装边界来看，

　　这套组合结构的轴向总长度在螺栓拧紧后会因为垫圈的压缩、螺纹的啮合长度产生小幅变化，建模时预留了足够的螺纹啮合长度，能适配一定厚度范围内的被连接件夹紧需求；径向方向上，六角头的对边尺寸、对角尺寸都严格对应标准规格，选型时可以直接参考这个尺寸预留扳手操作空间，避免在做整体设备结构设计时出现扳手空间不足、无法完成拧紧作业的问题。在实际设备选型应用中，这类螺栓垫圈组合常被用于不需要频繁拆卸、但对连接可靠性有要求的部位，比如设备机架的型钢拼接、钣金护罩的固定、传动部件的基座连接等场景，平垫圈的存在还能在一定程度上弥补被连接件表面的平面度误差，让预紧力能更均匀地分布在整个接触环面上，减少因为接触面不平整导致的螺栓松动风险。

　　建模时还原了螺栓头部的倒角、螺母端部的倒角结构，这些细节结构不仅是加工工艺的必然结果，也能在安装时起到导向作用，让螺栓能更顺畅地穿入安装孔，螺母能更轻松地对准螺纹开始旋合，避免安装过程中出现螺纹错牙、刮伤螺纹的问题。杆部的光杆段长度设计也符合常规螺栓的设计逻辑，当被连接件总厚度在适配范围内时，光杆段能穿过被连接件的安装孔，让螺纹啮合段完全处于螺母侧，避免螺纹在安装孔内出现卡滞，同时光杆段的公差配合也能起到一定的定位作用，限制被连接件之间的径向错位量。很多新手工程师在做结构设计时，往往会忽略垫圈的作用，直接将螺母压在被连接件表面，在承受振动载荷或者被连接件材质较软的场景下，很容易出现连接松动、接触面压陷的问题，这套模型完整还原了螺栓、垫圈、螺母的装配层级，能直观展示三者的配合关系，在做装配干涉检查、装配工艺模拟时，可以直接参考这个结构的配合间隙，调整自身设计中的安装孔尺寸、扳手空间预留、夹紧长度计算等细节，避免出现设计完成后无法装配、连接强度不足的问题。另外，六角头的结构相比其他头型的螺栓，受力对称性更好，在自动化装配场景下也更容易实现自动送料、自动拧紧，不需要复杂的定位机构就能稳定抓取拧紧，这也是这类紧固件在自动化产线组装的设备中被大量应用的原因之一。
