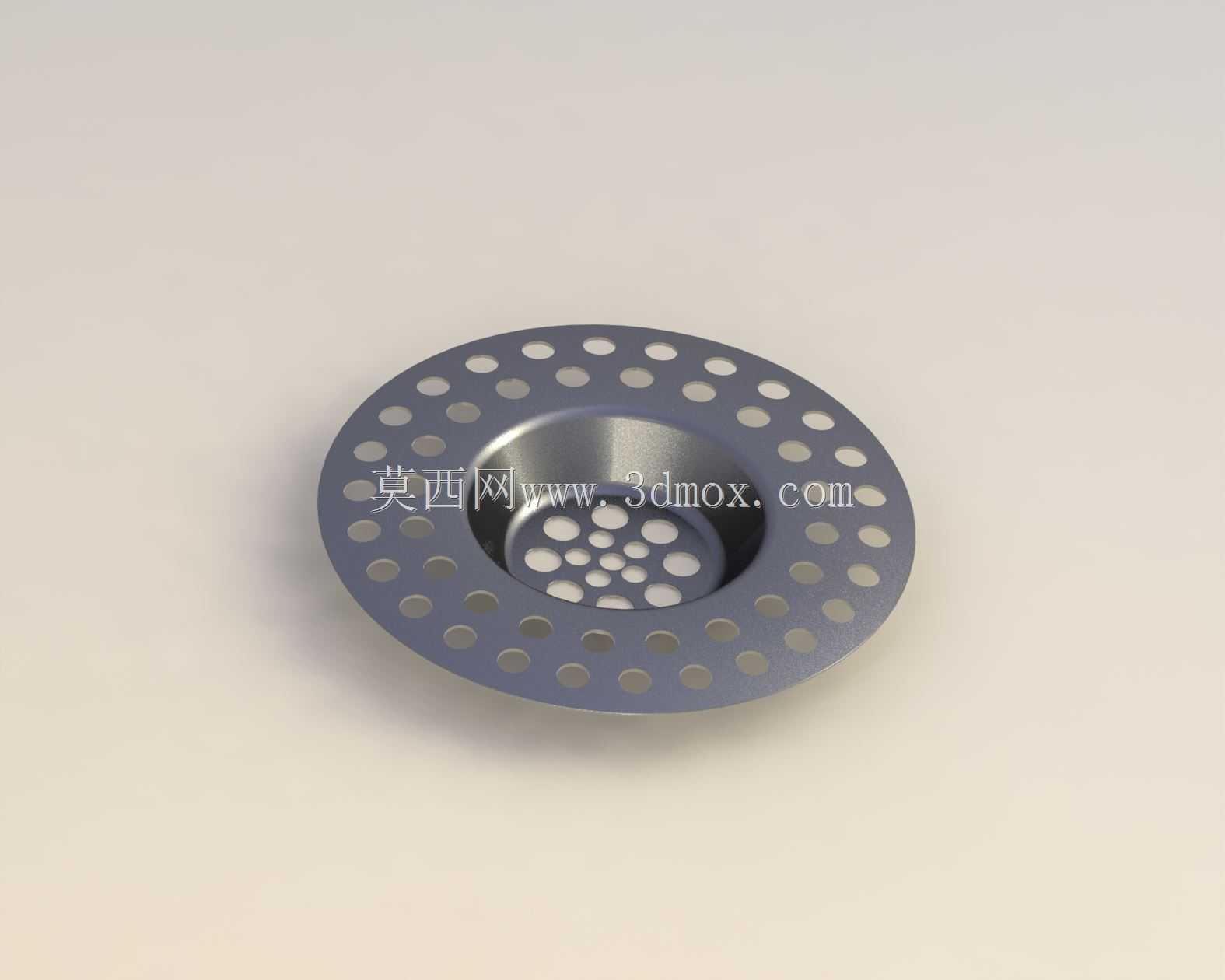

流体管路用沉盖式过滤装置结构设计

　　在工业流体输送系统的现场运维场景里，管路中混杂的固体杂质、焊渣、锈蚀颗粒始终是影响下游阀件、仪表、动力设备使用寿命的核心诱因，沉盖式过滤装置的结构设计，正是针对中低压管路的前置过滤需求做的定向优化。不同于常规侧开或者顶开式的过滤结构，沉盖结构的密封端设置在壳体下部，日常拆洗滤芯的时候不需要拆卸上部的管路连接段，只需要松开下部端盖的紧固件就能取出过滤元件，对于安装空间局促、管路排布密集的车间现场来说，这种结构能大幅缩短运维停机的时间，也能避免拆洗过程中残留的杂质掉落进下游管路造成二次污染。

　　从功能特性上看，这类过滤装置的核心作用是在流体介质进入精密调控元件之前完成粗滤或者中精度过滤，根据适配的过滤元件精度不同，可以拦截从几百微米到几十微米不等的固体颗粒，适配的介质涵盖了工业循环水、低压液压油、轻质润滑油、低腐蚀性化工流体等多种常见工业介质。壳体的流道设计采用了缓变扩腔结构，流体进入壳体腔室之后流速会自然降低，大质量的杂质会在重力作用下沉降到腔室底部的沉渣区域，不会直接附着在过滤元件表面造成快速堵塞，这种设计能有效延长过滤元件的单次使用周期，减少日常运维的频次。

　　设计过程中首先要考虑的是安装边界的适配性，这类过滤装置通常采用法兰或者螺纹接口与上下游管路对接，接口的通径需要和所在管路的通径保持一致，避免通径突变造成不必要的局部压损。壳体的整体外形采用圆柱形承压结构，相比方形结构能更好地承受管路内的流体压力，不会出现应力集中导致的壳体变形问题；下部沉盖的密封结构采用径向密封加端面密封的双重密封形式，即使在管路存在轻微压力波动的工况下，也不会出现介质渗漏的问题。端盖的紧固件采用对称排布的螺栓结构，拧紧的时候按照对角顺序施力就能保证密封面受力均匀，不会因为单侧受力导致密封件压偏失效。

　　在结构细节的处理上，过滤元件的定位结构设置在壳体内部的支撑台阶上，安装的时候只需要将过滤元件顺着腔室放到支撑台阶上，再扣合下端盖就能完成过滤元件的固定，不需要额外的紧固件连接，拆换的时候操作门槛很低，现场运维人员不需要经过专门的培训就能完成滤芯更换操作。壳体上部设置了排气堵头，初次安装或者拆洗后重新投用的时候，可以打开排气堵头排净腔室内的空气，避免气阻造成的流体输送不畅；下部沉盖的最低位置设置了排污口，日常维护的时候不需要完全打开端盖，只需要打开排污口的堵头就能排出沉降在腔室底部的大颗粒杂质，做简单的排污维护。

　　从安装尺寸的角度来说，这类过滤装置的轴向安装长度比同通径的Y型过滤器更短，对于管路直线段长度不足的安装场景有更好的适配性，壳体的最大外径需要预留足够的操作空间，保证端盖螺栓拆装的时候工具能正常操作，不会和周边的管路、支架产生干涉。设计的时候还需要考虑过滤元件的有效过滤面积，有效过滤面积要大于管路通径截面积的3倍以上，保证即使过滤元件表面附着了一定厚度的杂质，也不会造成管路压损过大影响正常的流体输送。另外，壳体的进出口流道做了同轴度校准，安装之后不会给上下游管路带来额外的装配应力，避免长期受力导致的接口渗漏问题。

　　在实际工况的适配中，这类沉盖结构的过滤装置尤其适合安装在设备的入口端，比如泵组的入口、换热设备的入口、计量仪表的前端，能够有效阻挡大颗粒杂质进入精密配合的设备腔室，避免杂质刮擦配合面、堵塞流道造成的设备故障。相比其他结构的过滤装置，沉盖结构的容渣空间更大，在杂质含量较高的流体工况下，不需要频繁拆洗就能维持较长时间的稳定运行，腔室底部的沉渣区可以容纳较多的沉降杂质，不会因为杂质堆积很快覆盖过滤元件的有效过流面。设计中也充分考虑了不同工况的材质适配需求，接触介质的部件可以根据介质的腐蚀特性选用对应的金属材质，密封件也可以根据介质温度、腐蚀特性选用不同的材质，满足不同行业现场的使用需求。
