空气预滤器透明滤杯结构设计

　　在工程机械、重型卡车、农用机械等多尘工况作业的设备进气系统中，空气预滤器是承担初级粗过滤的核心前置部件，而滤杯作为预滤器的外壳与导流承载结构，其设计合理性直接影响预滤器的粗滤效率与后续主滤芯的使用寿命。这类滤杯多采用透明工程塑料注塑成型，一方面可以让运维人员无需拆解结构，直接观察预滤器内部积尘、积液的状态，判断是否需要进行排尘维护，另一方面透明材质的结构强度足以应对日常作业中的振动、飞石磕碰，同时具备耐高低温、抗燃油与机油蒸汽腐蚀的特性，适配户外复杂作业环境的使用需求。

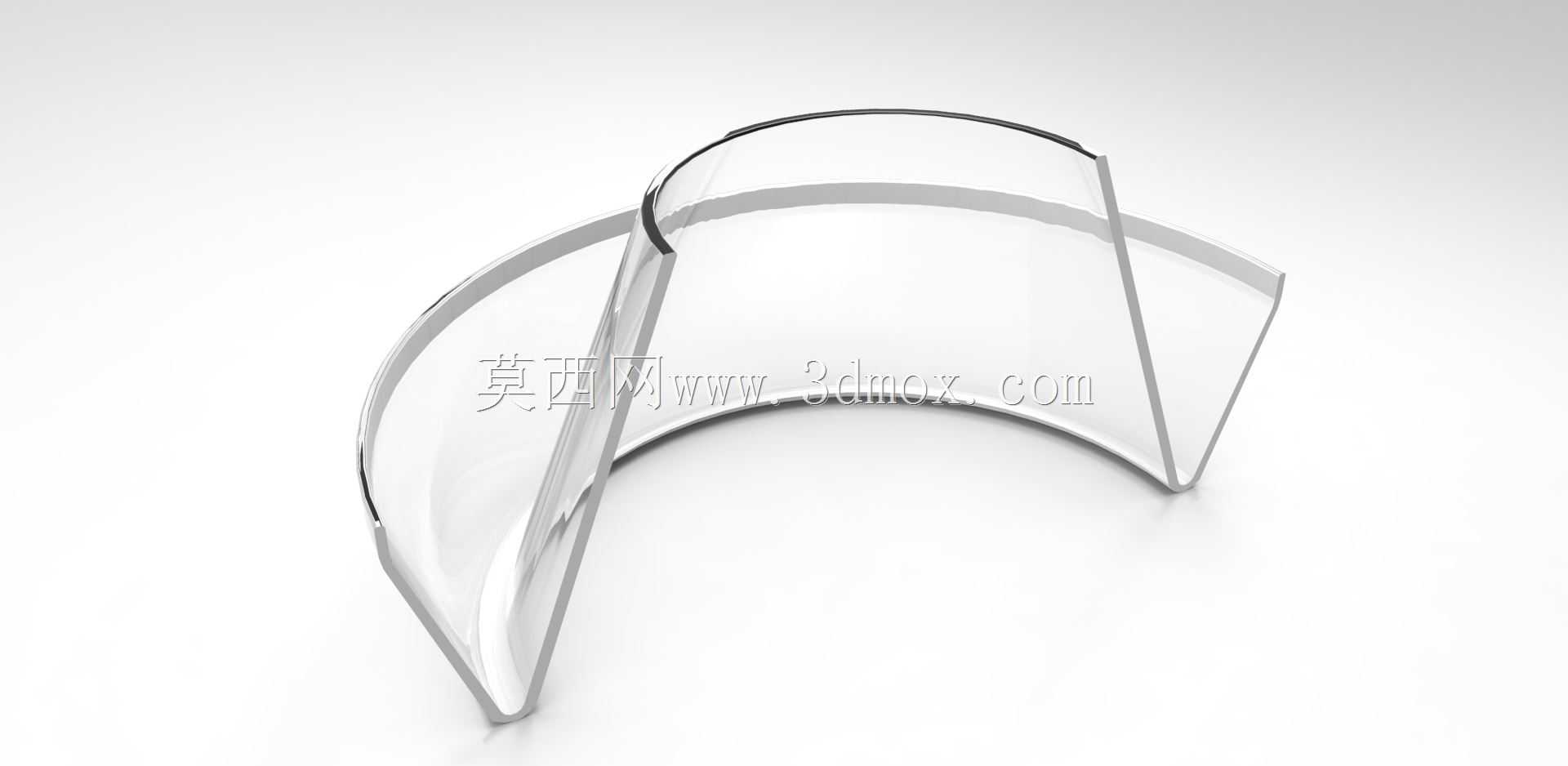

　　从功能实现逻辑来看，该滤杯的锥形内壁结构是配合预滤器角度叶片完成旋流分离的关键结构，当含尘空气从预滤器进气口进入后，会经过内置的角度叶片导流形成高速旋转气流，在离心力的作用下，空气中粒径较大的沙尘、碎屑会被甩向滤杯的内壁面，顺着锥形内壁的倾斜角度滑落至滤杯底部的集尘区域，经过初步分离的空气则从滤杯中心的上部通道进入后续的主空气滤芯，完成二级精过滤后再进入发动机燃烧室。这种旋流分离的结构可以提前滤除80%以上的大粒径杂质，大幅减少主滤芯的容尘负荷，延长主滤芯的更换周期，尤其在矿山、工地、农田这类高粉尘浓度的作业场景下，能有效降低发动机因进气不洁导致的缸套、活塞环异常磨损风险。

　　在结构设计层面，滤杯的上部环形接口需要与预滤器的上盖、叶片安装座做密封配合，接口处设计有定位止口与密封槽，安装时通过卡箍或者卡扣结构实现快速紧固，保证进气过程中不会出现漏气短路的情况，避免未经过滤的空气直接进入下游。滤杯的锥形内壁角度经过反复校核，角度过陡会导致旋流气流的行程过短，离心分离不充分，大颗粒杂质无法有效甩至壁面；角度过缓则会让滑落的杂质容易被气流重新卷起，再次进入中心进气通道，降低预滤效率。同时滤杯的下部集尘区域设计有足够的容积，能够储存一定量的分离杂质，减少日常排尘维护的频次，部分结构还会在滤杯底部设计自动排尘阀的安装位，当设备运行振动时，排尘阀的单向阀片会自动开启，将积攒的灰尘排出，无需人工手动清理。

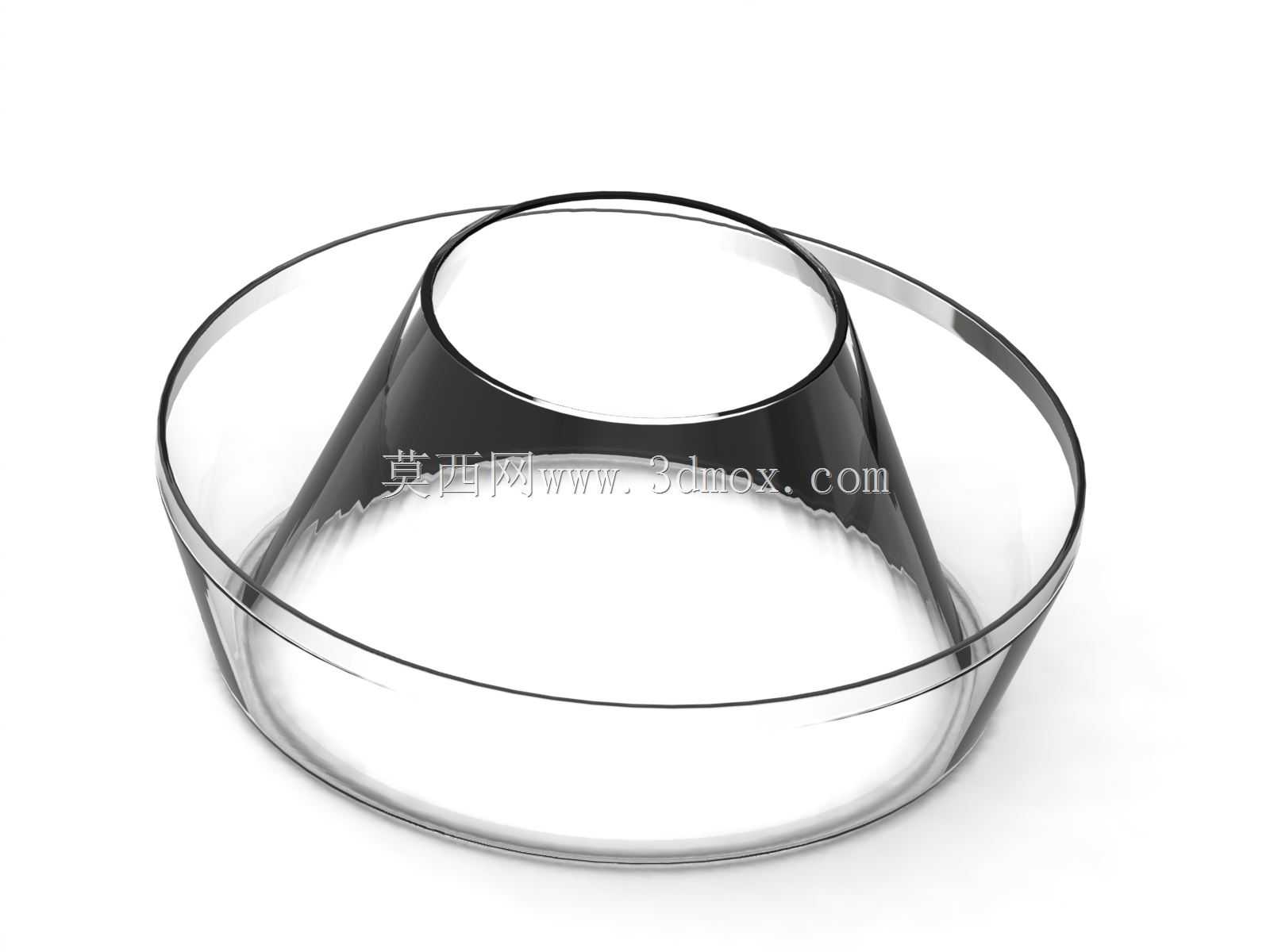

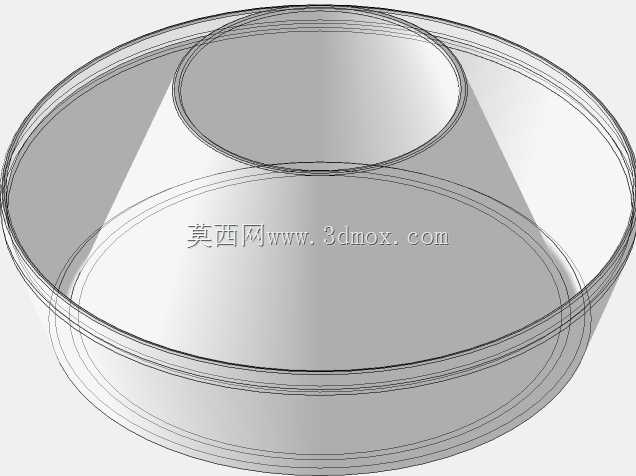

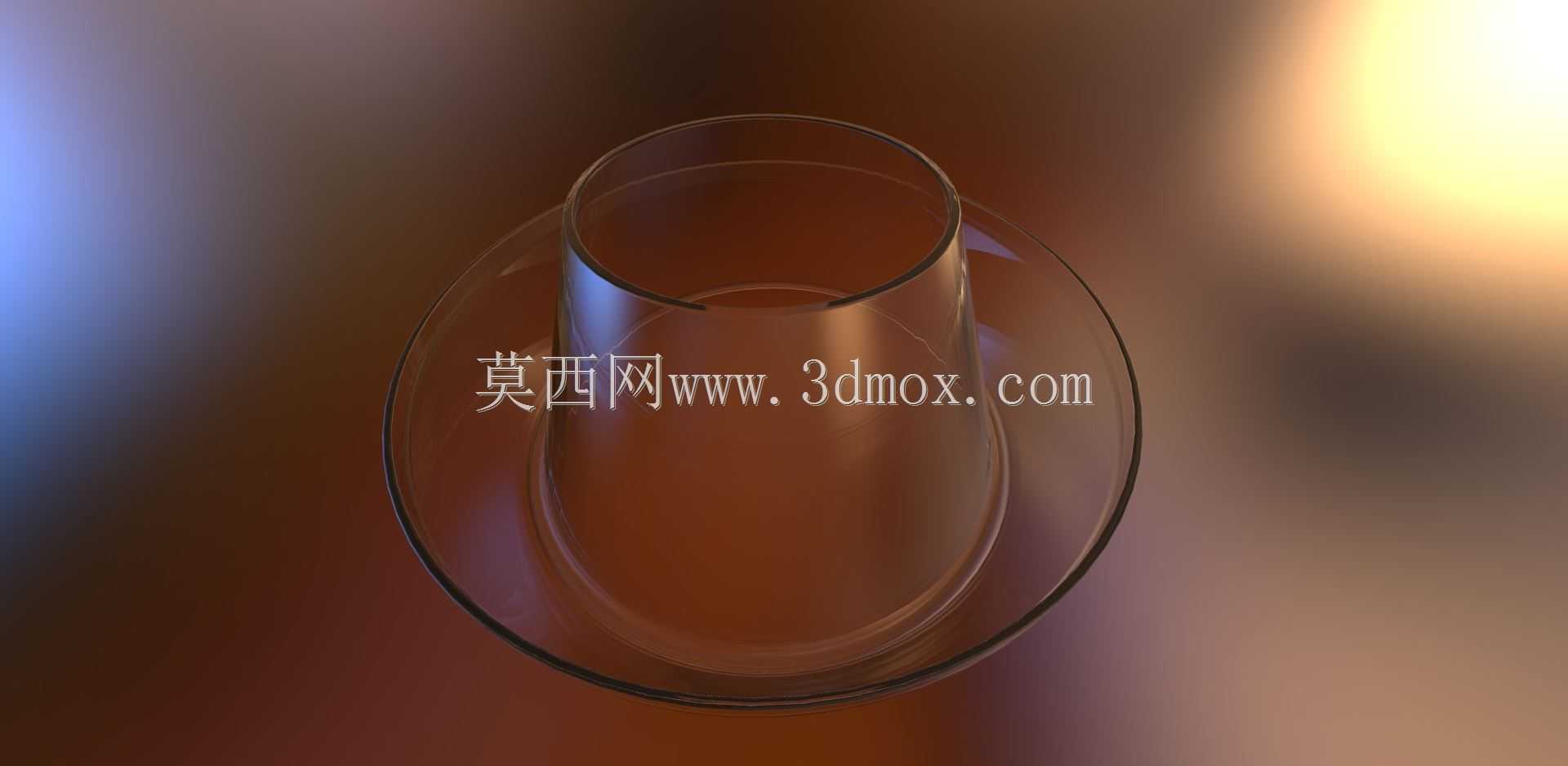

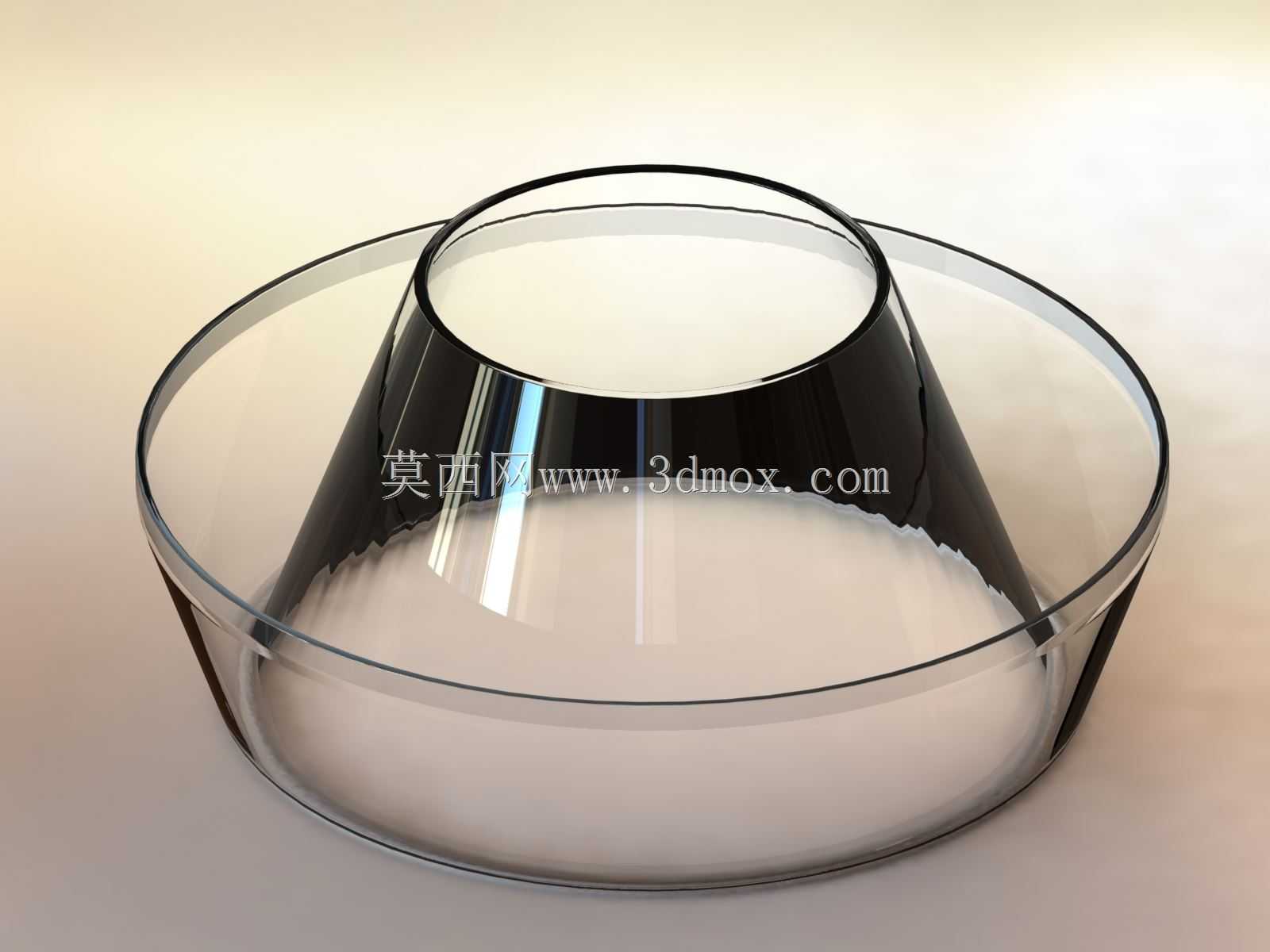

　　从安装边界来看，这类滤杯的整体外形为上小下大的碗状结构，上部中心接口的直径需要与预滤器上盖的出气通道尺寸匹配，下部最大外径需要预留足够的安装空间，避免与发动机舱内的管路、线束、周边部件产生干涉，同时滤杯的整体高度要匹配预滤器总成的安装尺寸，保证叶片与滤杯内壁之间的间隙均匀，不会出现气流偏流的情况。在建模过程中，需要重点关注内壁面的光滑度，避免出现凸起、毛刺或者台阶结构，否则会打乱旋流气流的流场，导致局部紊流，影响杂质的分离效果，同时壁厚设计要均匀，避免注塑成型过程中出现缩痕、应力集中的问题，保证滤杯在长期振动工况下不会出现开裂破损。

　　在实际选型匹配过程中，滤杯的尺寸需要对应发动机的进气流量需求，大马力发动机需要更大容积的滤杯来匹配更高的进气通量，保证旋流气流有足够的空间完成离心分离过程，避免进气阻力过大影响发动机的进气效率。同时透明材质的选择需要兼顾透光性与结构强度，通常选用改性PC或者PMMA材料，既能够清晰观察内部积尘状态，又能承受-40℃到120℃的工作温度范围，适配不同地域、不同季节的作业环境。滤杯与上盖的密封结构通常选用橡胶密封圈，安装时要保证密封圈完全卡入密封槽内，避免在设备运行过程中因振动出现密封圈移位，导致密封失效。日常维护中，只需要定期观察滤杯内部的积尘量，当积尘达到集尘区域三分之二高度时，拆下卡箍取下滤杯清理内部杂质即可，清理完成后重新安装到位就能继续使用，维护操作十分便捷，不需要复杂的工具与专业技能，适合户外作业场景下的快速运维。
