带螺栓紧固结构的对焊式法兰轮缘连接件

　　这类带螺栓紧固的法兰轮缘连接件，是工业管路系统里最常见的静密封连接部件之一，日常在石化输送管线、市政给排水管网、工业循环水系统、压缩空气配送管路里都能见到它的身影，核心作用是实现两段同管径金属管道的刚性对接，同时保证连接位置的密封性能，避免管内输送的流体出现泄漏。从实际使用场景来看，这类连接件往往布置在管路需要定期拆解维护的位置，比如阀门前后、设备接口段、管路分支节点处，相比直接焊接的永久连接结构，法兰连接的优势在于拆装便捷，不需要动用切割、焊接设备就能完成管路的断开与复位，能大幅降低后期管路检修、设备更换的作业成本。

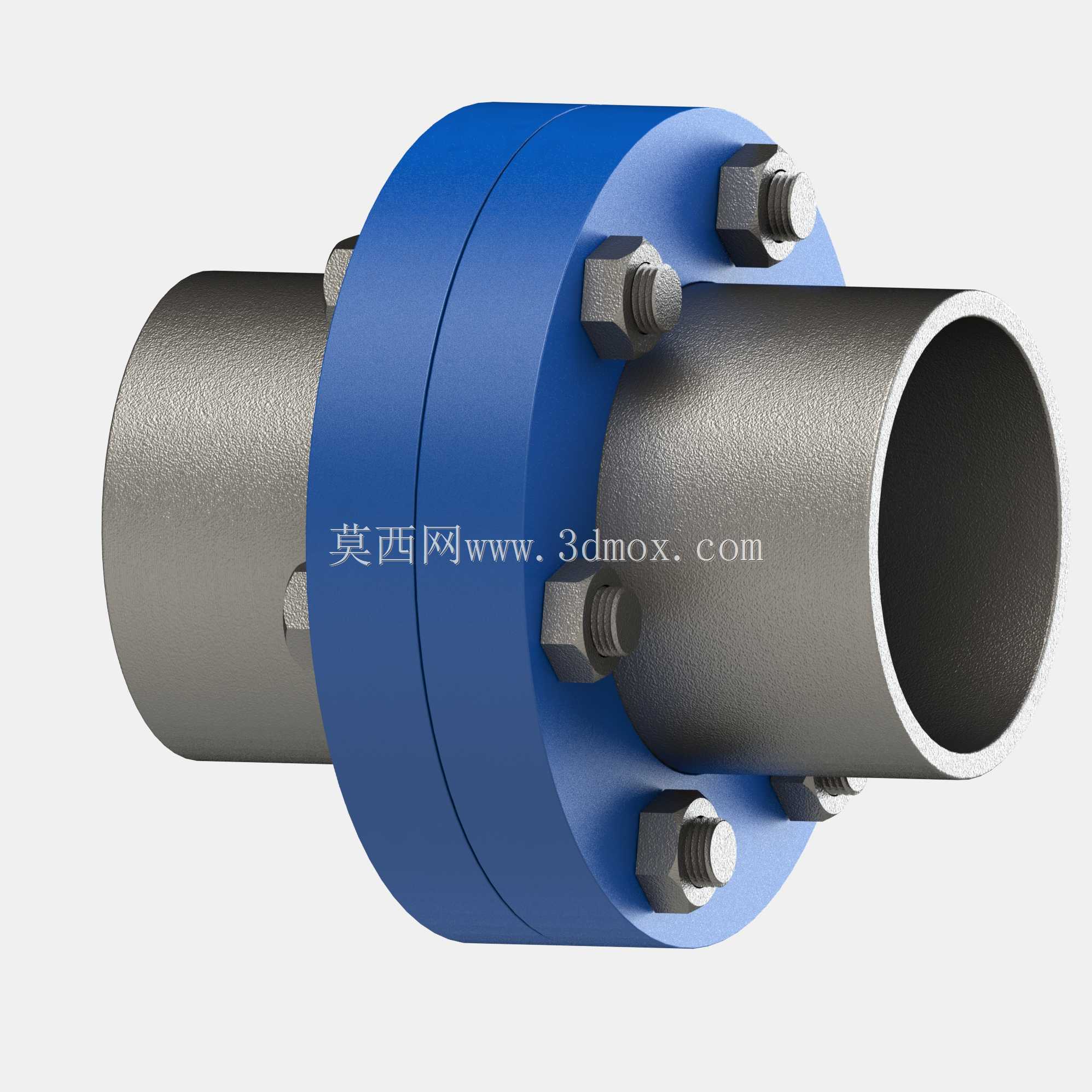

　　从结构设计逻辑来看，这个连接件采用对焊式连接结构，两端的筒状对接段需要和待连接的金属管道做环缝焊接，焊接位置的坡口设计要匹配对应壁厚的管道焊接工艺要求，保证焊口位置的结构强度和密封连续性。中间的两片蓝色法兰盘是整个连接件的核心受力部件，法兰盘上沿圆周均匀分布螺栓通孔，装配时需要穿入适配规格的六角头螺栓，配合平垫圈、弹簧垫圈按对角顺序逐步拧紧，让两片法兰的密封面紧密贴合，实现密封效果。这里的螺栓排布数量是根据法兰的公称压力等级匹配设计的，压力等级越高的工况，法兰盘厚度越大、螺栓数量越多、螺栓公称直径越粗，保证在管内流体压力作用下，法兰密封面不会出现分离间隙。

　　做三维建模的时候，首先要确定核心的安装边界参数：首先是对接管道的外径尺寸，两端的筒段内径要和管道外径做公差配合，一般采用间隙配合预留焊接调整余量，筒段的长度要满足焊接作业的操作空间要求，避免焊枪作业时和法兰盘结构产生干涉。法兰盘的外径尺寸要覆盖所有螺栓孔的分布圆，螺栓孔的分布圆直径要符合对应公称通径、压力等级的法兰标准要求，螺栓孔的直径要比选用的螺栓大1到2毫米，补偿安装时的位置度误差，方便装配时螺栓顺利穿入。法兰盘和对接筒段的过渡位置要设计合理的圆角，避免应力集中，因为管路运行时会存在一定的振动，应力集中位置很容易出现疲劳裂纹，影响连接件的使用寿命。

　　实际选型应用的时候，首先要匹配管路的公称通径和设计压力，确认法兰的压力等级满足工况要求，其次要考虑管内输送介质的腐蚀性，选择对应材质的法兰和螺栓紧固件，比如输送腐蚀性流体的工况要选用不锈钢材质，普通水、压缩空气工况选用碳钢材质做表面防腐处理即可。装配过程中要注意螺栓的拧紧力矩，不能单颗螺栓一次拧到位，要按对角顺序分2到3次逐步拧紧到规定力矩，避免两片法兰出现偏斜，导致密封面受力不均出现泄漏。另外法兰密封面如果采用非金属垫片密封，还要确认垫片的材质耐温、耐介质腐蚀性能符合工况要求，垫片的内径要略大于管道内径，外径不能超出法兰密封面的范围，避免垫片突出到管内影响流体流动，或者被法兰挤压破损影响密封效果。

　　这类连接件在管路系统里属于基础受力部件，建模时除了要保证各个尺寸的准确性，还要还原螺栓、螺母的装配细节，方便后续做管路装配的干涉检查，也可以用于装配作业的指导演示，帮助现场施工人员明确装配顺序和零件配合关系。在做管路系统的应力分析时，法兰连接位置也是重点校核部位，要确认在管路内压、外部载荷、温度变形的共同作用下，法兰的变形量在允许范围内，螺栓的拉应力不会超出材料的许用应力，保证整个连接结构长期运行的可靠性。
