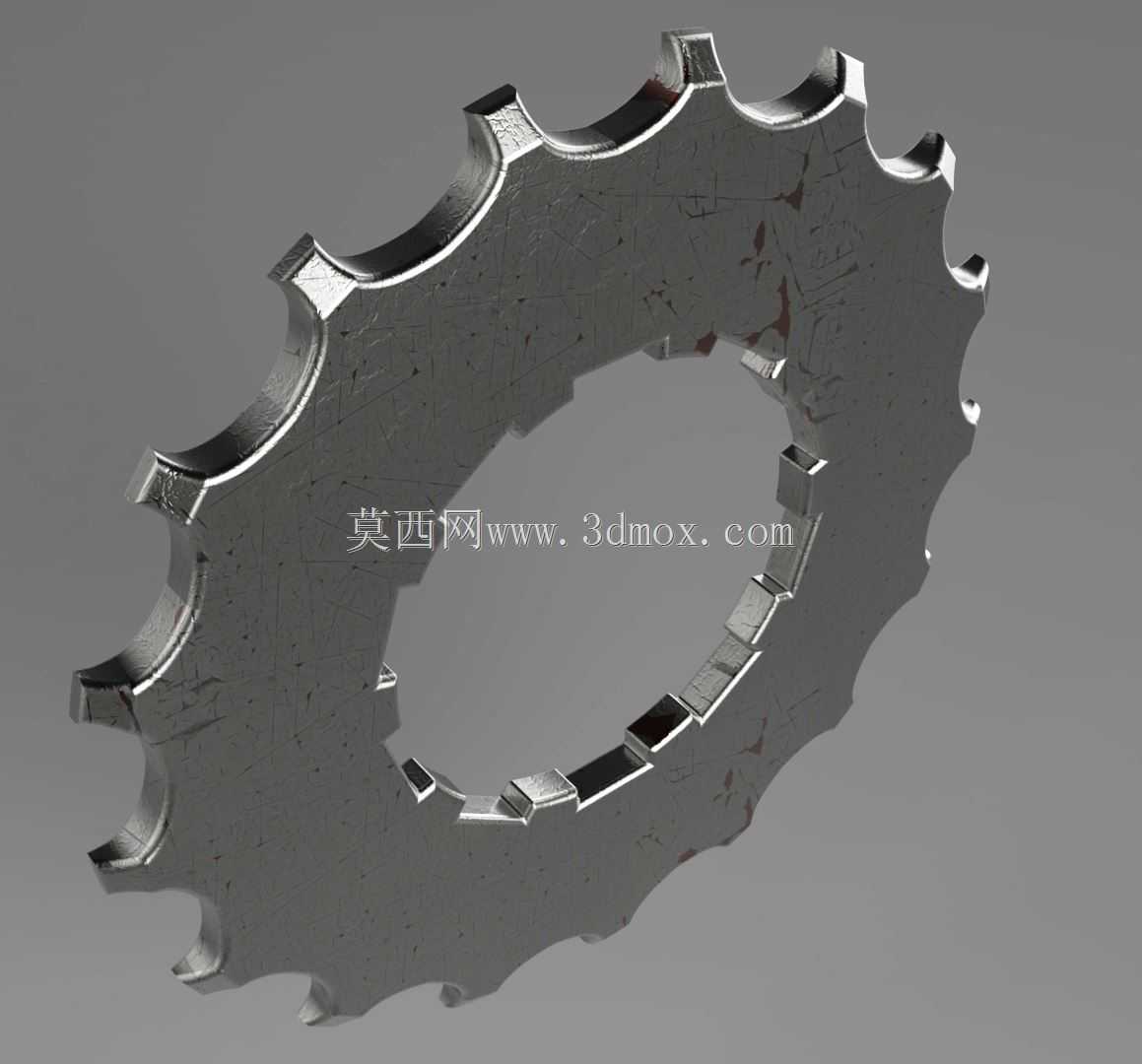

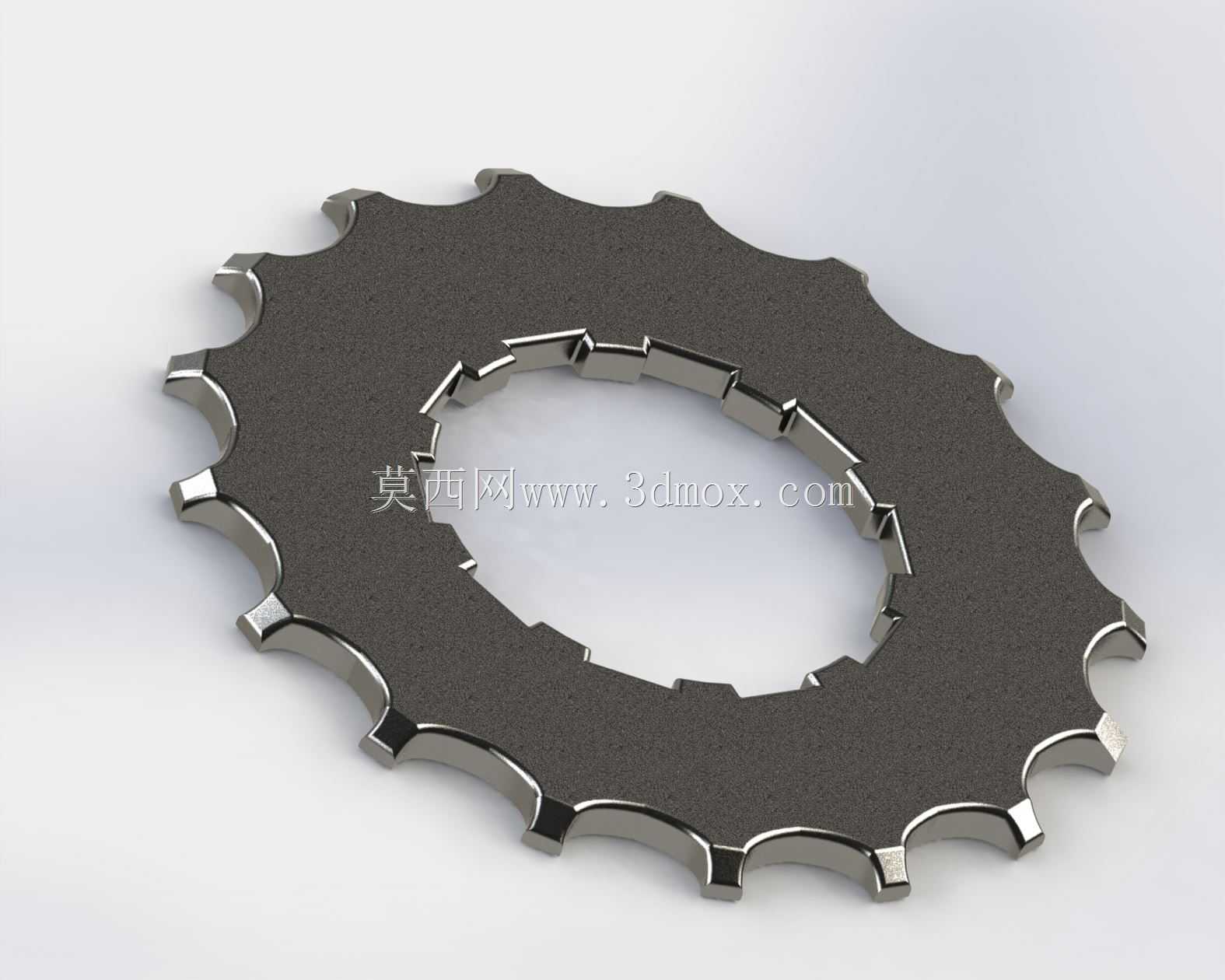

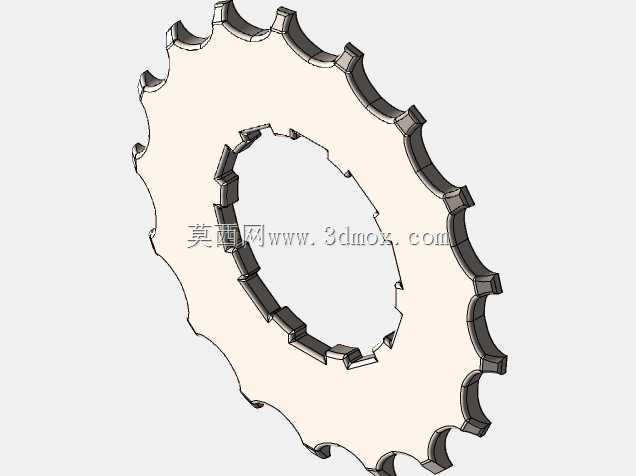

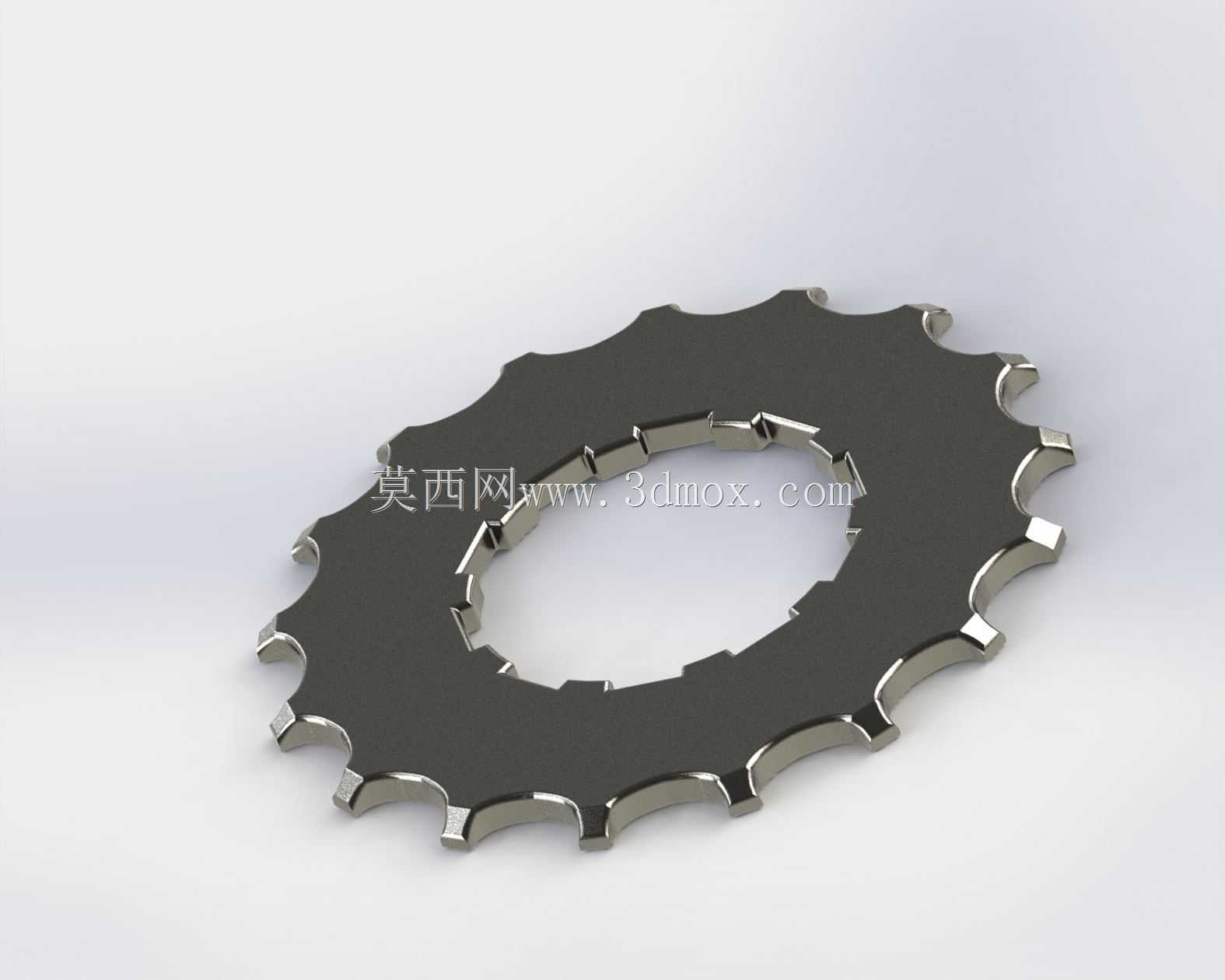

盒式磁带传动用异形齿自由集线器结构

　　在磁带存储设备的走带机构中，这类带异形齿廓的环形集线器是保障走带张力稳定的核心传动零件，区别于常规圆形带轮，其周向分布的非对称齿形直接匹配盒式磁带内部的带盘卡接结构，避免走带过程中出现打滑、丢转问题，早年在专业录音设备、数据磁带存储机的带仓组件里，这类零件的齿形精度直接决定磁带运行的抖晃率参数，哪怕单个齿的轮廓偏差超过0.02mm，都可能导致磁带张力波动，出现记录信号失真、带体拉伸变形的故障。从结构设计逻辑来看，该零件采用内花键式卡接结构，中心的异形内齿直接与走带机构的驱动轴卡合，不需要额外的键连接，装配时直接压入轴端即可完成周向固定，这种无键连接的设计一方面减少了装配工序，另一方面消除了键连接带来的间隙，

　　能让驱动轴的转动更直接地传递到带盘，降低传动回差。周向的外齿并非等距标准齿形，每个齿的切入角、齿顶圆弧都经过匹配调校，齿侧的斜向切面是为了在卡入磁带带盘内圈时能自动导正，即使带盘安装时存在微小的偏心，也能通过齿侧的导向面滑入正确啮合位置，避免硬卡导致的带盘齿圈崩裂。零件的厚度方向做了等厚设计，端面的平面度公差控制在0.01mm以内，装配后与带仓内的定位垫片贴合时不会出现偏斜，保证带盘转动时的端面跳动量控制在允许范围内，不会剐蹭带仓内壁或者磁带导向柱。从安装边界来看，该零件的最大外圆直径适配标准紧凑型盒式磁带的带盘内圈尺寸，中心安装孔的轮廓完全匹配对应型号驱动轴的端头形状，装配时的轴向定位靠轴端的卡簧槽完成，不需要额外的轴向紧固结构，

　　零件本身的材质选用耐磨金属材质，表面做了硬化处理，长期反复插拔带盘也不会出现齿形磨损，能保证数千次装带循环后的啮合精度。在实际设备调试中，这类集线器的齿形轮廓需要和带盘内齿做适配验证，若齿顶圆角过小，容易在卡入时切削带盘的塑料内齿，产生的碎屑会掉落在磁带表面造成信号读取故障；若齿侧间隙过大，走带时的冲击会让带盘产生轴向窜动，导致磁带边缘卷边。设计时特意将每个齿的非工作面做了微小的避空处理，只有工作面和带盘齿紧密贴合，非工作面保留微小间隙，既保证传动时无间隙，又能降低装带时的卡入阻力，即使在低温环境下塑料带盘出现轻微收缩，也能顺利完成卡合。零件表面的纹理处理是为了减少和带盘接触面的反光，在带仓内的光电传感器检测带盘转动状态时，

　　不会因为表面反光导致传感器误判停转，同时细微的表面纹理能留存少量的润滑脂，长期运转时不需要频繁补充润滑，降低维护频次。这类结构除了用在传统磁带设备中，在部分薄膜收卷机构、窄幅带材传送设备里，也能看到类似的异形齿集线器结构，核心都是通过非对称齿形实现无间隙传动与自动导正安装，只是根据带材的张力、带盘的材质不同，会调整齿的数量、齿形的切入角度以及零件的整体厚度。建模过程中需要重点关注每个齿的空间角度，不能直接用阵列命令生成等距齿，要根据带盘的实际啮合轨迹逐个调整齿面的轮廓参数，尤其是齿根处的过渡圆角，必须做圆滑处理，避免应力集中导致零件在频繁正反转时出现齿根断裂的问题，毕竟磁带设备在快进、快退、播放状态下，集线器的转动方向会频繁切换，齿根承受的交变应力是结构失效的主要诱因，足够大的过渡圆角能分散应力，提升零件的疲劳寿命。
