小规格传动链轮结构设计方案

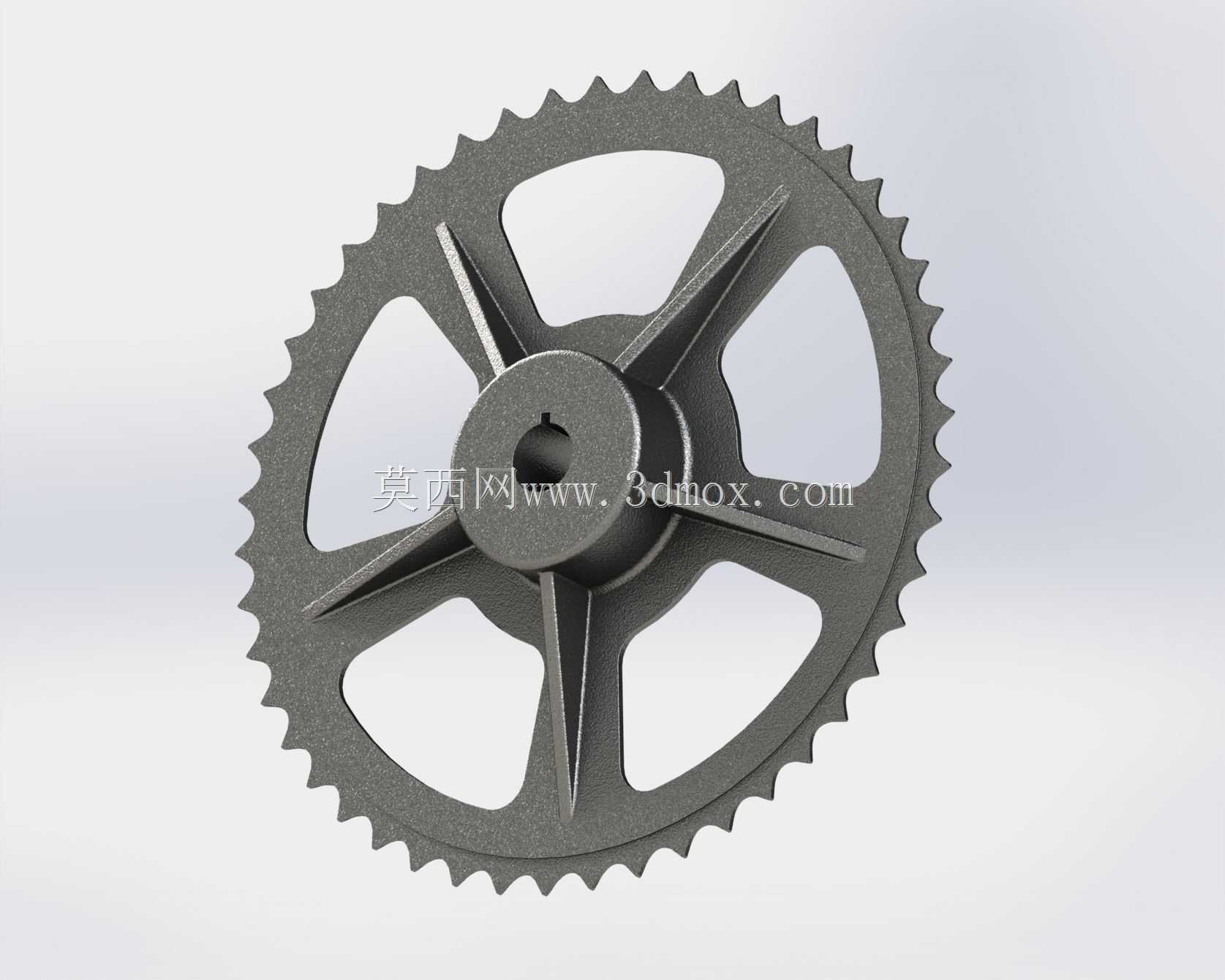

　　在常规链传动系统的选型与结构设计环节，小规格链轮的适配性往往直接决定整套传动机构的运行稳定性与维护周期，这类链轮多应用在中小载荷的动力传递场景中，比如轻工输送线的从动端传动、小型农机的进给机构、自动化分拣设备的动力传输单元，相比大节距重载链轮，小规格链轮的设计更需要兼顾轻量化、安装便捷性与啮合精度的平衡。从结构细节来看，这款链轮采用轮辐式减重设计，五组辐条沿轮毂中心呈放射状均匀分布，辐条与轮缘、轮毂的衔接位置做了圆弧过渡处理，避免应力集中导致的轮体开裂，轮缘部分的齿形按照标准链窝轮廓加工，齿侧间隙控制在合理范围内，保证链条啮入啮出时不会出现卡滞、跳齿的问题，同时齿面的粗糙度要求也匹配常规链条的配合公差，减少啮合过程中的磨损量。

　　轮毂部分设计有带键槽的中心安装孔，键槽的尺寸公差符合普通平键的配合标准，能够直接与对应直径的传动轴配合，通过平键传递扭矩，轮毂的轴向长度经过匹配计算，既保证与轴的配合接触面积足够，不会在额定载荷下出现轮毂压溃、键槽变形的问题，又不会过度占用轴向安装空间，给轴端的锁紧挡圈、轴承等配套零件留出足够的装配余量。在实际选型应用中，这类小链轮的安装边界需要重点核对几个核心参数：首先是中心孔的直径与键槽规格，必须与配套传动轴的尺寸完全匹配，避免装配时出现过盈量过大无法压装、或者间隙过大导致传动时产生冲击的问题；其次是链轮的节圆直径需要与配套链条的节距、滚子直径完全适配，不同规格链条对应的齿形参数差异较大，一旦参数不匹配，运行时会出现剧烈磨损、

　　噪音过大甚至链条脱啮的故障；另外轮体的总厚度、辐条的镂空尺寸也需要和安装位置的周边空间做核对，避免运行时轮体与周边的机架护板、其他传动零件发生运动干涉。从设计思路上，这类小规格链轮采用辐条镂空结构而非实心轮体，核心目的是在保证轮体结构强度满足额定扭矩传递要求的前提下，尽可能降低轮体自身的转动惯量，减少传动系统启动、换向时的惯性冲击，同时也能降低材料消耗，控制零件的加工成本。轮体的材质选择通常根据应用场景的载荷特性确定，常规工况下采用中碳钢经调质处理即可满足强度要求，在有腐蚀、高磨损的特殊工况下，也可以更换为不锈钢材质或者对齿面做淬火、喷丸等表面强化处理，提升零件的使用寿命。在装配调试环节，

　　需要保证链轮与配套主动链轮的端面共面度偏差在允许范围内，两轴的平行度也要符合链传动的安装规范，否则会加剧链条与链轮齿侧的偏磨，大幅缩短整套传动机构的维护周期。日常运维中，这类小链轮的齿面磨损量达到齿厚的允许磨损极限时就需要及时更换，避免因齿形过度磨损导致链条跳齿、脱落，引发设备故障。相比齿轮传动，链传动本身具备一定的中心距适应能力，对安装精度的容忍度更高，同时在多尘、有少量油污的工况下适应性更好，这也是这类小链轮在各类中小载荷传动场景中被广泛应用的核心原因，设计时除了核心的啮合参数、安装尺寸之外，往往还会根据实际使用场景调整轮缘的倒角、轮毂的端面沉孔等细节，比如在需要频繁拆装维护的场景下，轮毂端面会设计便于拉马抓取的工艺台阶，降低后期维护的拆装难度。
