多格阵列式制冰格注塑成型结构设计

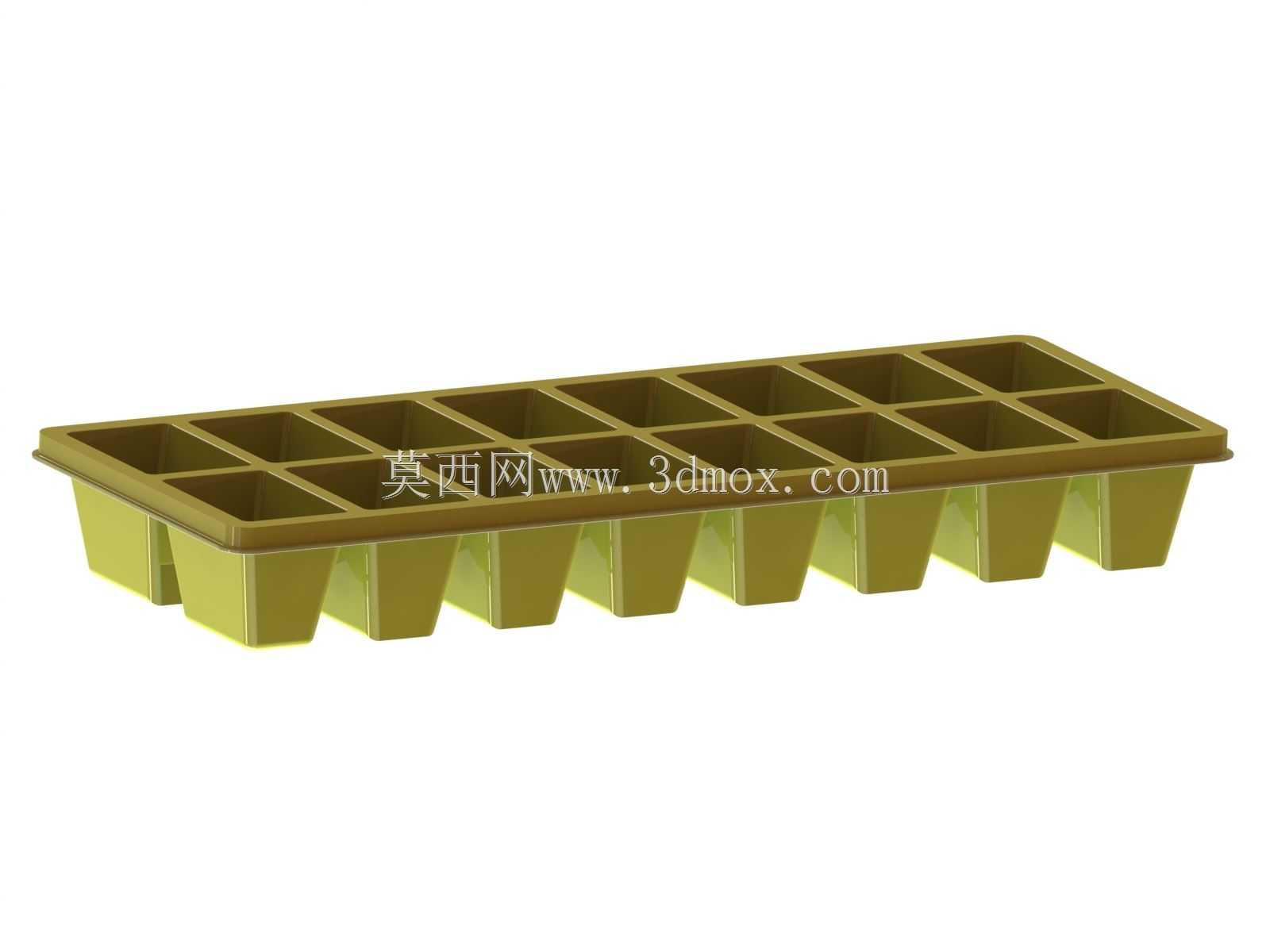

　　这款多格阵列式制冰格的结构设计，核心围绕家用及小型商用冷冻制冰场景的实际使用需求展开，日常可放置于家用冰箱冷冻层、小型饮品店操作台冷冻柜内，单次可批量制备规整方块冰块，适配冷饮调制、食材冰镇、生鲜保鲜等多种使用场景。从结构功能来看，整体采用长方形盘式基体设计，上部均匀排布18个独立方形制冰腔，每个腔体采用上宽下窄的锥度设计，拔模斜度控制在合理区间，既能够保证冰块冻结后可轻松脱出，不会出现腔体内卡滞、冰块碎裂的问题，也能在注塑生产阶段保证塑料熔体充模顺畅，减少成型缺陷。腔体之间设置等宽度的连接筋，筋板厚度均匀过渡，既可以提升整体盘体的结构刚性，避免堆叠或拿取过程中出现盘体翘曲变形，也能在冷冻过程中让冷量在各腔体之间均匀传导，

　　保证所有格内的冰块冻结速率一致，不会出现局部冰块未完全冻实的情况。盘体底部对应每个制冰腔的位置设置独立的锥形支撑脚，当冰格放置在冷冻室搁板或者操作台面上时，支撑脚可以让盘体底部与接触面留出均匀间隙，避免盘体底部与低温台面直接大面积贴合出现冻粘，同时也能提升放置的稳定性，即使盘体内注满水，也不会因为局部受力不均出现倾洒。在设计思路上，首先考虑的是食品接触类塑料件的成型工艺性，整体壁厚控制在均匀的2mm区间，所有转角位置都做了R2以上的圆角过渡，避免注塑过程中出现应力集中导致的成型后开裂，同时圆角设计也能减少使用过程中污渍残留，便于日常清洗。格与格之间的分隔筋高度略低于盘体整体边缘高度，当向格内注水时，即使液面略有波动，

　　也不会出现格与格之间的水体串流，保证每一块冰块的成型尺寸统一。盘体的外边缘做了加宽的翻边设计，翻边宽度设置为12mm，一方面可以在拿取冰格时提供充足的施力位置，手指搭在翻边上即可稳定端起盛满水的冰格，不会出现打滑脱手的情况，另一方面翻边结构也可以作为堆叠定位结构，多个同款冰格上下堆叠时，上层冰格的支撑脚可以恰好卡在下层冰格的翻边内侧，实现稳定堆叠，节省冷冻室内的存储空间。从安装与使用边界来看，这款冰格的整体外形尺寸适配常规家用冰箱冷冻抽屉的内部进深与宽度，放置时不会与抽屉内壁发生干涉，也不会影响冷冻抽屉的正常开合；单个制冰腔的容积经过测算，制备出的方块冰块尺寸适配常规口径的水杯、冷饮杯，不需要额外敲碎即可直接放入杯中使用。

　　结构设计上还考虑了低温环境下的材料性能适配，选用的耐低温塑料材质在-20℃的冷冻环境下仍能保持足够的韧性，不会因为低温脆裂，即使轻微磕碰也不会出现结构破损。每个制冰腔的底部壁厚略小于侧壁壁厚，在脱冰时可以通过手指按压腔体底部，让冰块与腔壁之间快速形成间隙，进一步降低脱冰的难度，不需要额外扭动盘体即可顺利取出所有冰块。盘体表面没有多余的凸起或者死角结构，所有棱边都做了钝化处理，日常拿取、清洗过程中不会划伤手部，使用安全性更有保障。
