内燃机气缸机体与曲轴箱集成式结构

　　在商用车、非道路移动机械的内燃机开发环节，缸体作为整台动力装置的承载基体，所有曲柄连杆机构、配气机构、冷却润滑系统附件都要依托这个基础构件完成装配定位，其结构合理性直接决定整机的NVH表现、可靠性边界与服役寿命。早年的内燃机设计多采用分体式架构，气缸筒部分单独铸造后再与独立曲轴箱通过螺栓连接，这种结构虽然铸造难度低，但密封面多、整体刚性差，高负荷工况下容易出现缸筒变形、密封渗漏的问题，随着内燃机升功率不断提升，集成式缸体已经成为主流设计方向，也就是将气缸体与曲轴箱作为一体铸造成型，减少连接密封面的同时大幅提升整体结构刚度。从结构设计逻辑来看，这类集成缸体首先要满足气缸孔的形位公差要求，缸孔内壁是活塞往复运动的导向面，圆柱度、表面粗糙度都有严格的公差约束，设计时需要预留足够的壁厚余量，既要承受燃烧过程的爆发压力，也要为后续珩磨加工留出工艺余量。围绕缸孔阵列布置的是冷却水道，也就是常说的水套，冷却水在水套内循环带走燃烧产生的多余热量，避免缸壁温度过高导致润滑失效、爆震等问题，水套的流道设计要兼顾各缸冷却均匀性，避免出现局部过热区域，同时要控制流道阻力，匹配冷却水泵的流量扬程参数。缸体下部的曲轴箱部分需要预留曲轴安装的主轴承座位置，主轴承孔的同轴度是核心装配指标，设计时要考虑主轴承盖的安装定位方式，多数采用螺栓连接的主轴承盖结构，部分高强化机型会采用球铁轴承盖与铝缸体的过盈配合结构，进一步提升曲轴支撑刚度。曲轴箱侧壁需要设计加强筋结构，

　　平衡曲轴高速旋转带来的振动激励，同时在箱体合适位置预留润滑油道，将机油泵输送来的压力机油引导至各个主轴承、凸轮轴轴承位置，完成运动副的润滑与冷却。油道的设计要避免出现直角急转弯，减少机油流动阻力，同时要在加工工艺允许的范围内尽量缩短油道长度，保证冷启动时机油能够快速到达各个润滑点位。从安装边界来看，缸体顶面需要匹配气缸盖，通过气缸垫实现燃烧腔、水道、油道的密封，顶面的平面度公差直接影响密封可靠性，设计时要按照螺栓布置的位置合理规划螺栓孔间距，保证缸垫压紧力均匀分布。缸体前端面需要布置正时系统、水泵、机油泵等附件的安装定位面，后端面需要匹配飞轮壳、变速器的连接接口，两侧面预留发电机、起动机、空调压缩机等附件的安装支架位置，

　　所有安装面的定位销孔、螺栓孔位置都要和周边附件的安装尺寸做匹配校验，避免出现装配干涉。在铸造工艺层面，这类缸体根据材质不同分为灰铸铁缸体与铝合金缸体，灰铸铁缸体刚性好、成本低、耐磨性能优异，多用于大负荷柴油机，铝合金缸体重量轻、散热性能好，多用于乘用车汽油机，但铝合金缸体的缸孔部分通常会镶嵌铸铁缸套，或者采用内壁涂层处理来提升耐磨性能。设计时还要充分考虑铸造工艺的可行性，比如壁厚要尽量均匀，避免出现过大的热节导致铸造缩松，拔模斜度要符合铸造工艺要求，复杂的内腔砂芯要设计合理的定位支撑结构，避免砂芯偏移导致壁厚不均。实际装机应用中，缸体需要承受的载荷非常复杂，既有燃烧过程产生的周期性气体压力，也有活塞侧推力、曲轴旋转带来的惯性力，

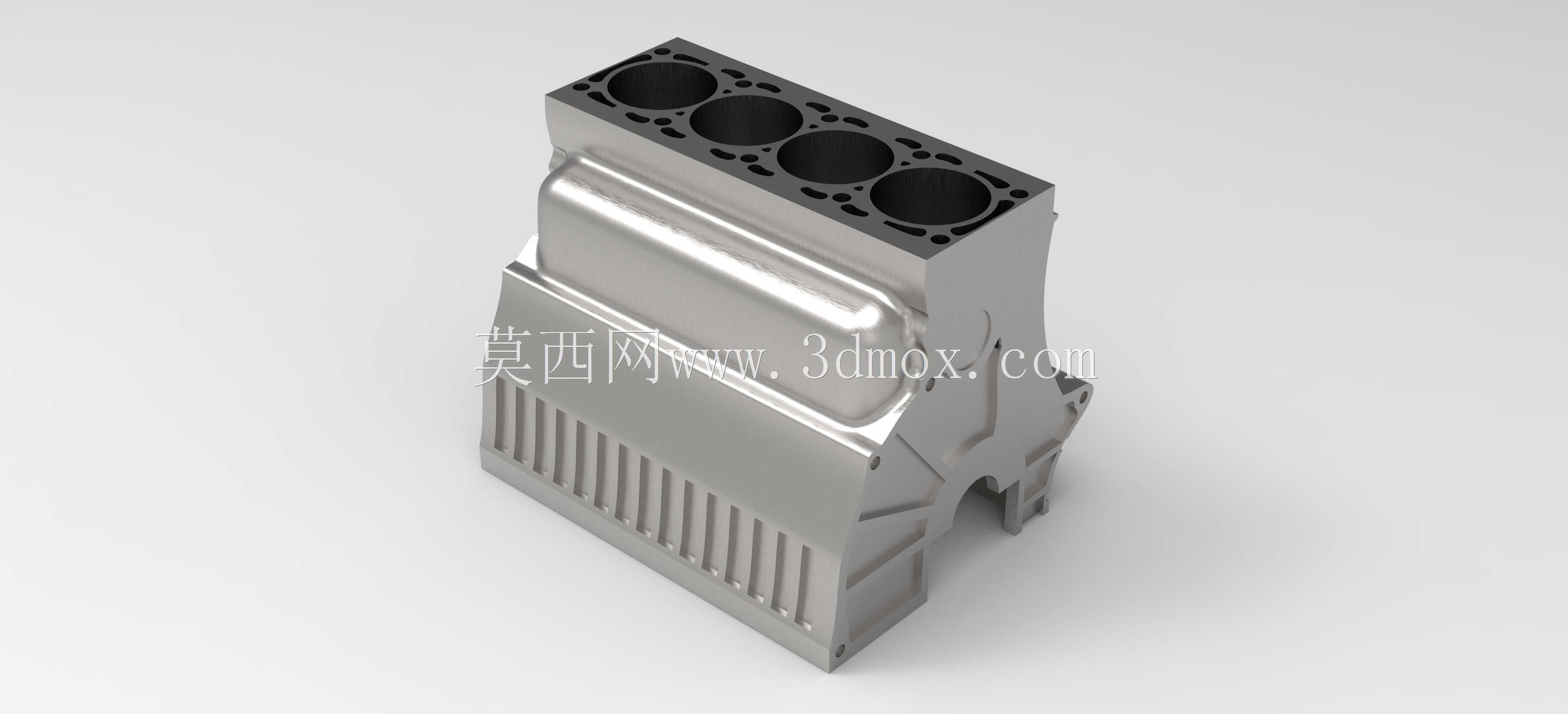

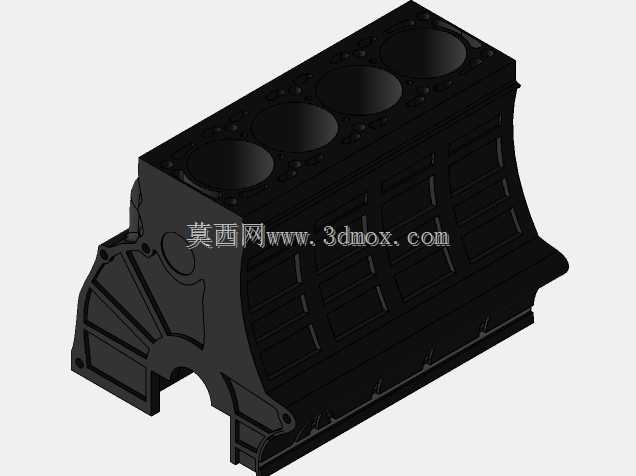

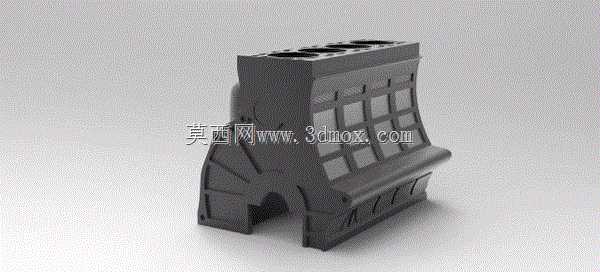

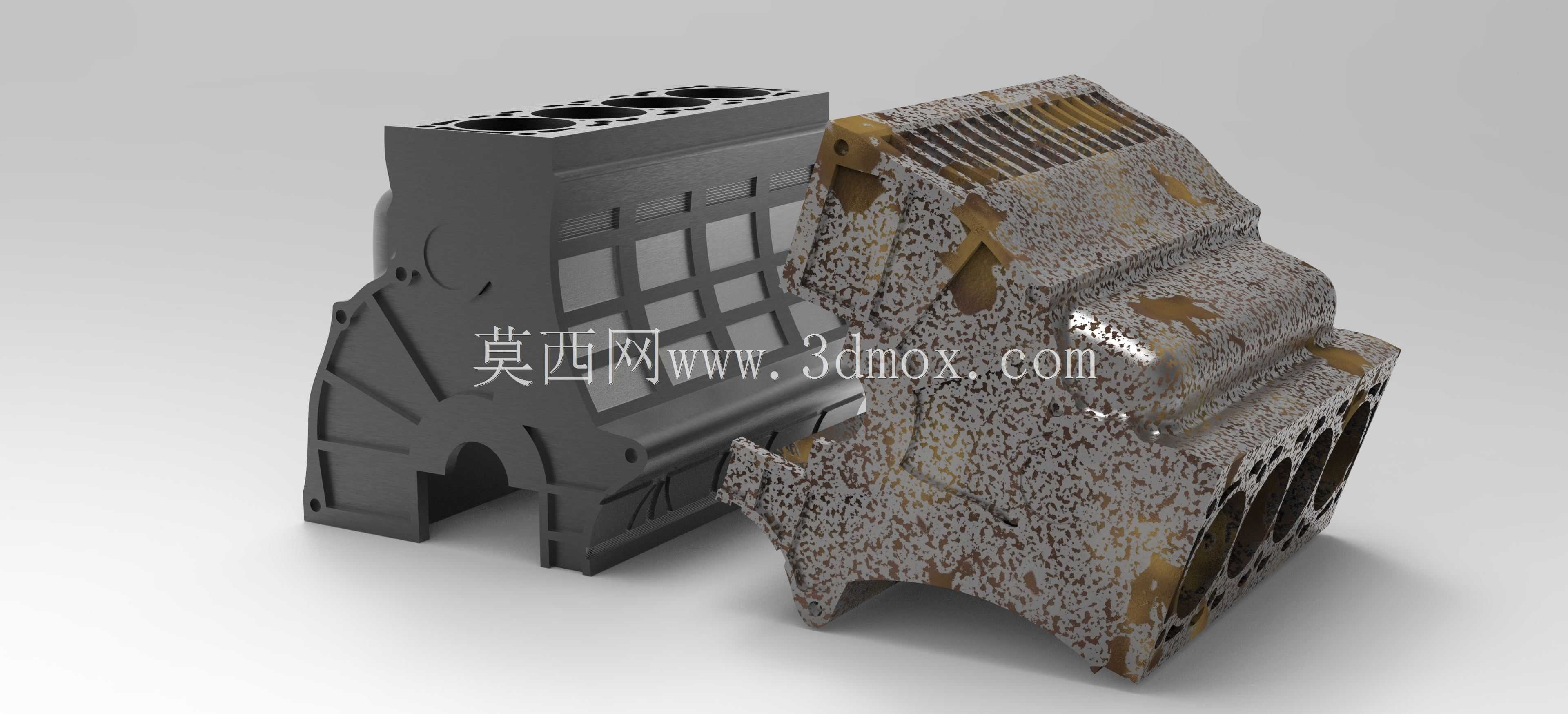

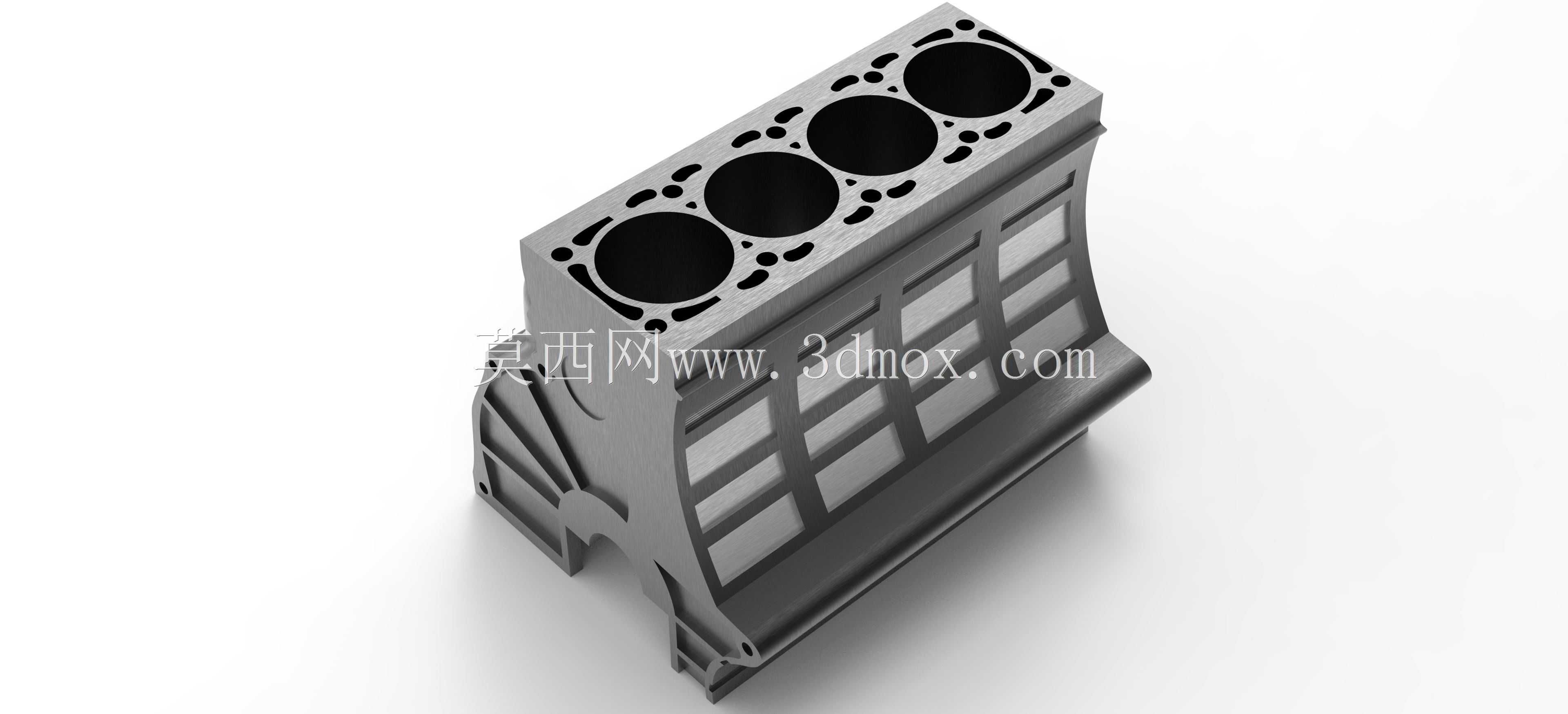

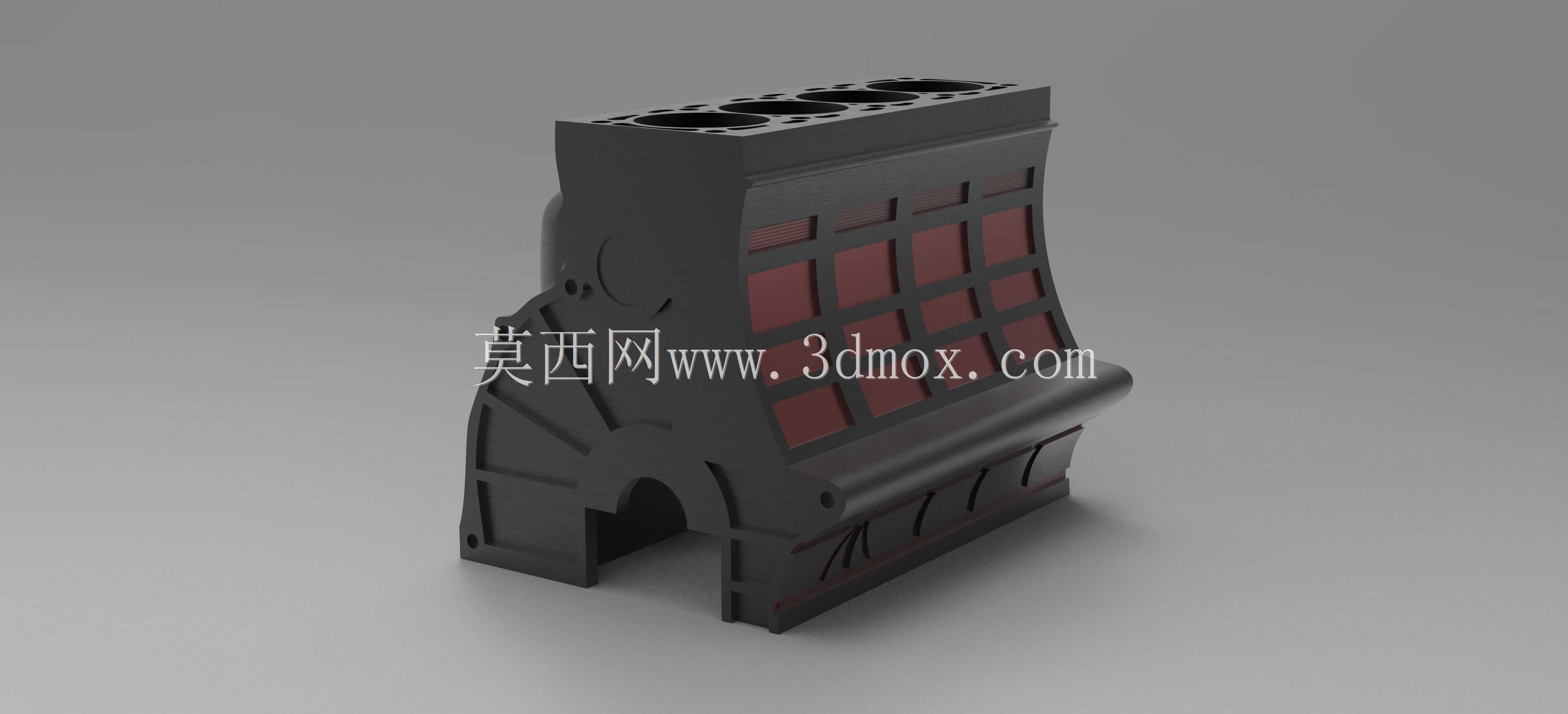

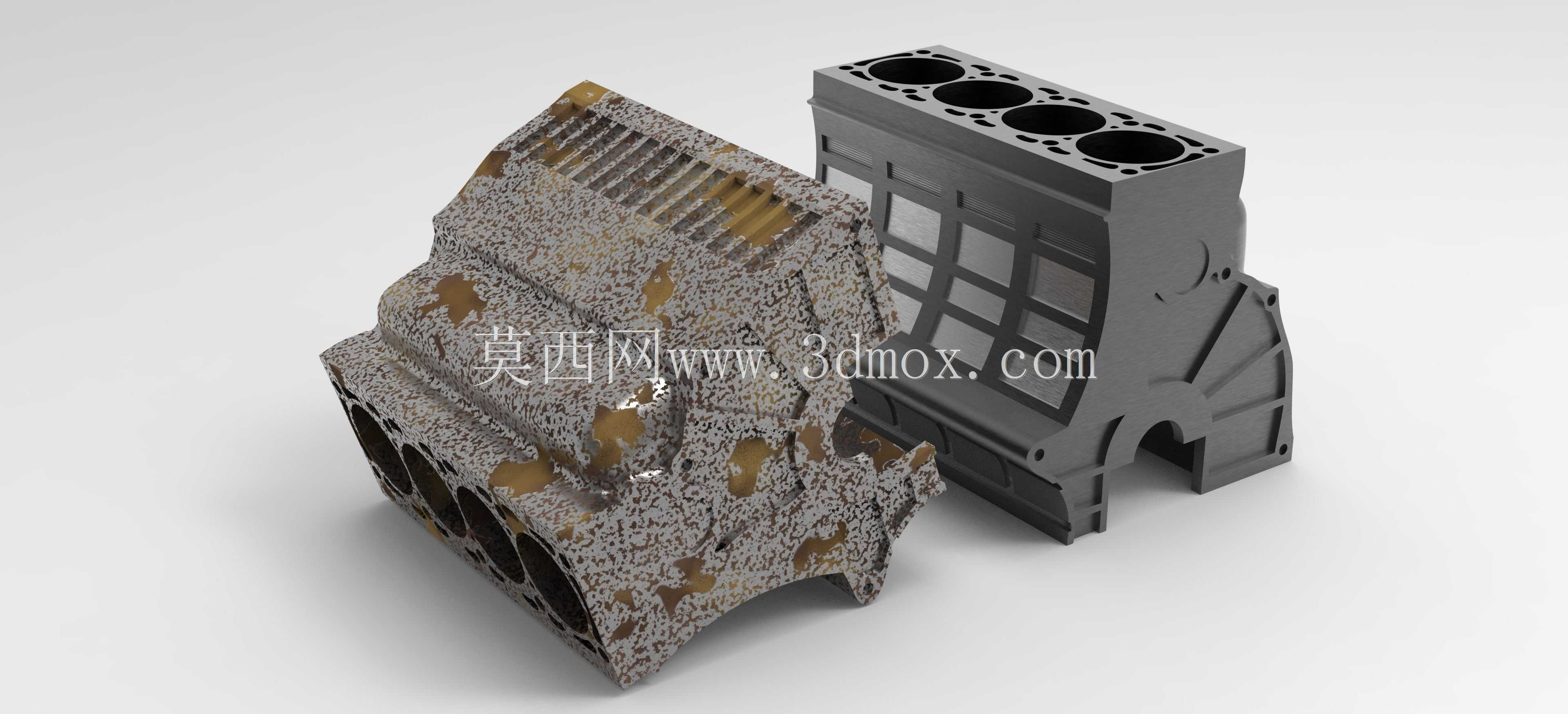

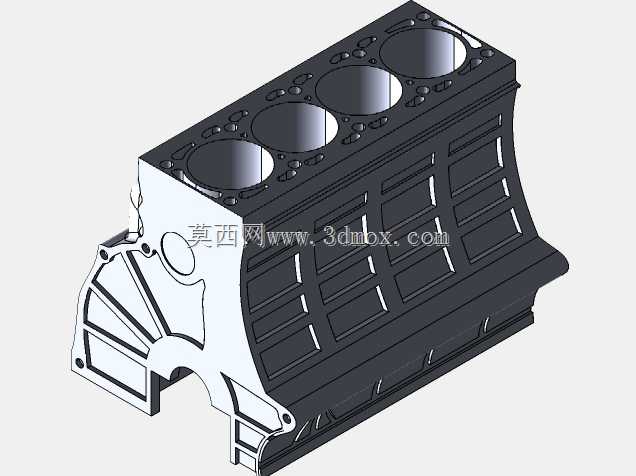

　　还有各附件安装带来的静载荷，所以在结构设计阶段就要通过有限元分析做强度、刚度校核，识别高应力区域做局部加强，避免服役过程中出现裂纹、变形等失效问题。同时还要考虑维修便利性，比如预留足够的空间方便拆装火花塞、喷油器、机油滤清器等易损件，在缸体合适位置设计观察口、放油螺塞等结构，方便日常维护保养操作。对于做逆向建模或者结构参考的设计人员来说，这类集成缸体的结构可以直观展示现代内燃机基体的设计思路，从水道油道的布置、加强筋的走向、安装点位的规划，都能为同类动力产品的开发提供实际参考，尤其是在做轻量化设计时，可以参考这类成熟结构的壁厚分布、加强筋设计逻辑，在保证刚度强度的前提下尽可能降低结构重量，实现整机的轻量化目标。
