船用内燃机进排气控制凸轮轴结构

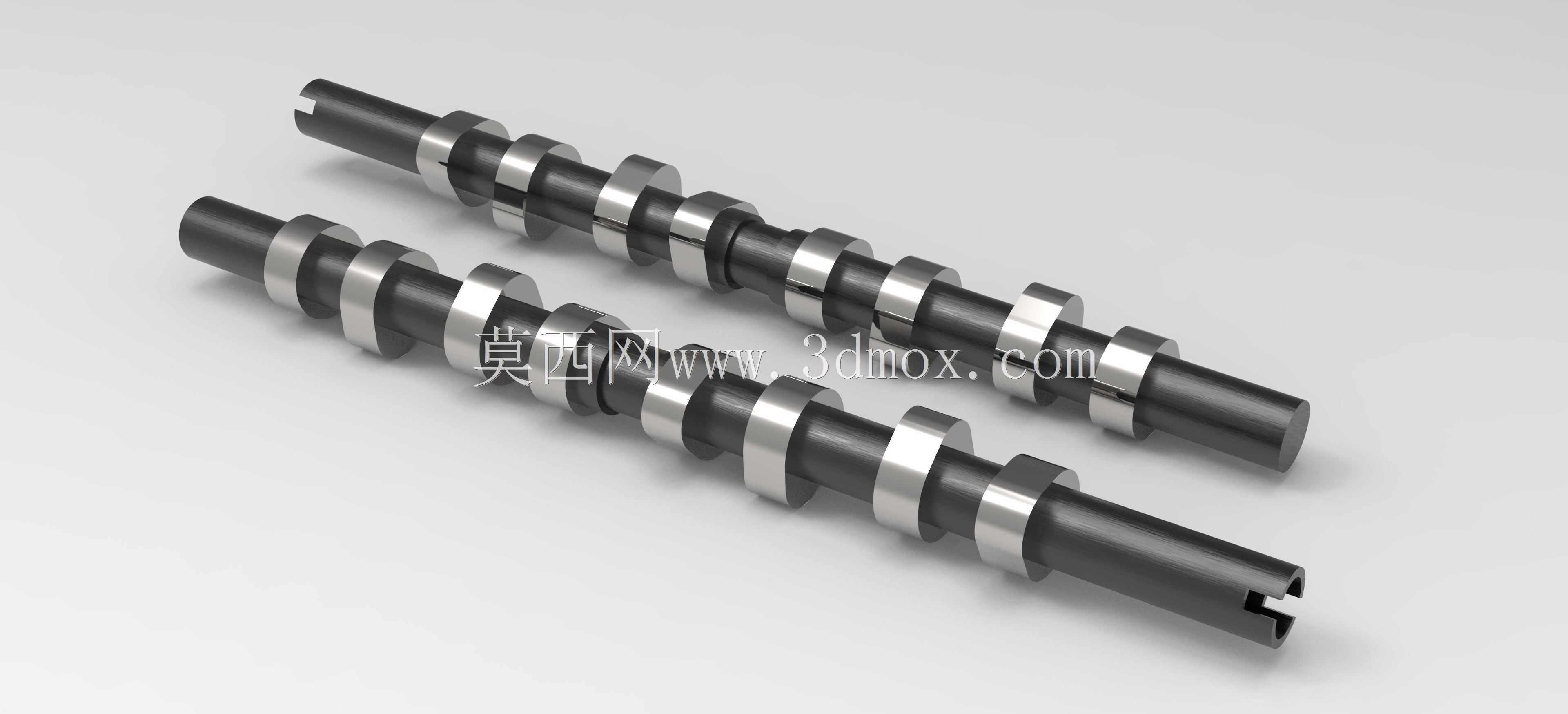

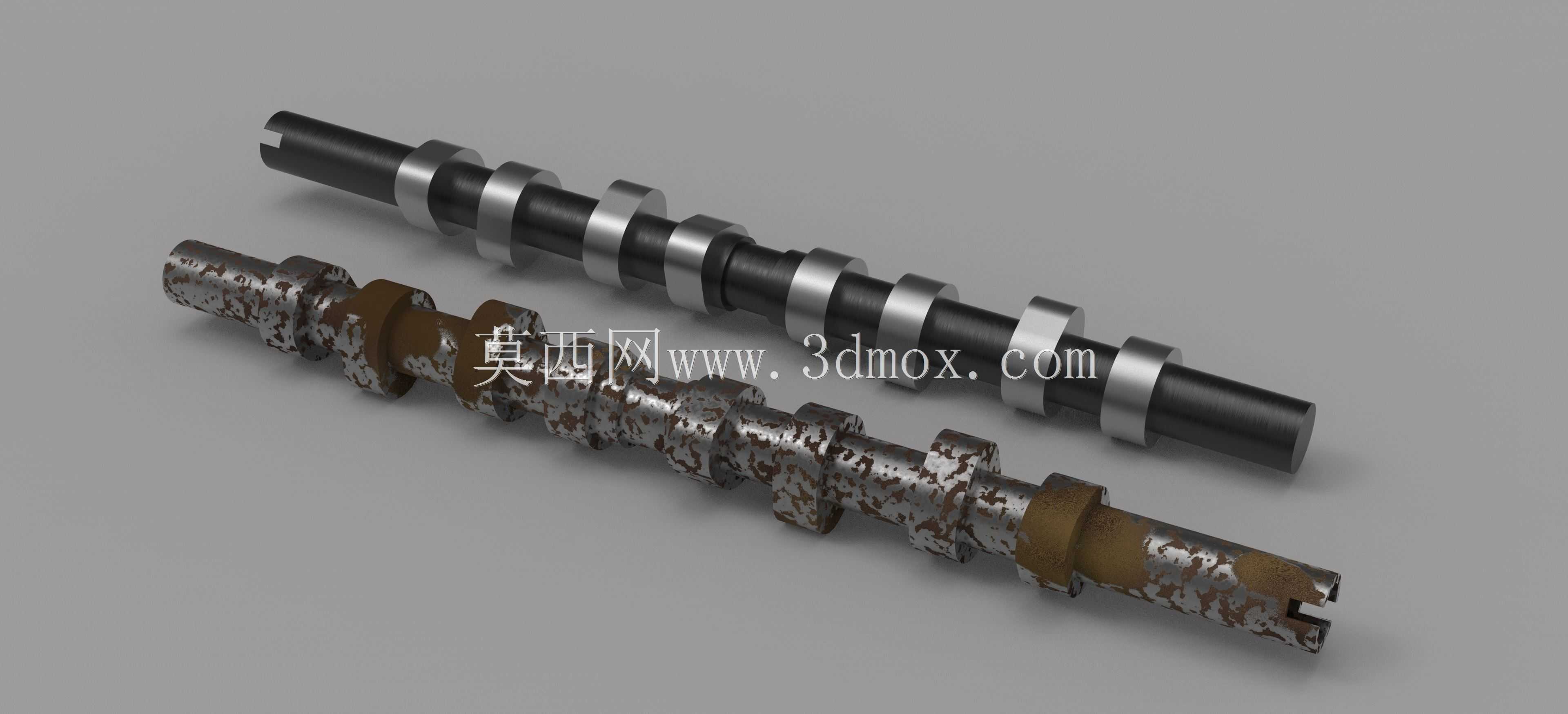

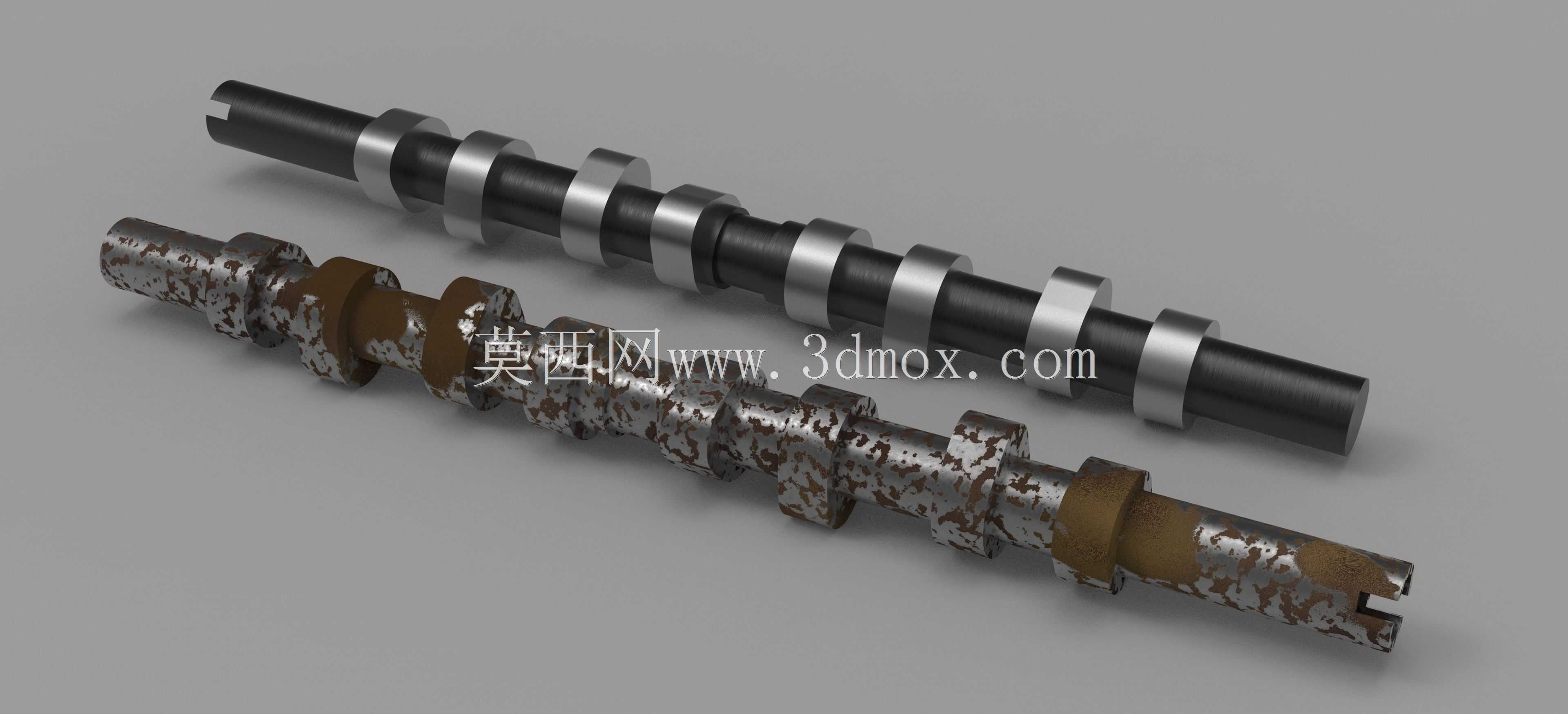

　　在船舶动力系统的核心配气机构中，凸轮轴是决定进排气时序精准度的核心传动构件，直接关联柴油机运行过程中的充气效率、燃烧充分度与动力输出稳定性，这类构件的设计精度直接决定整台动力装置的工况表现。从实际应用场景来看，船用柴油机长期处于高负荷、连续运转的工况下，同时要应对船体运行带来的振动、潮湿盐雾环境侵蚀，因此凸轮轴的结构设计既要满足传动精度要求，也要兼顾长期运行的耐磨性能与结构强度。该凸轮轴采用整体式长轴结构，轴身沿轴向分布多组异形凸轮凸桃，每组凸桃的轮廓升程、相位角严格对应对应气缸的进排气门开启关闭时序，轴体两端预留有安装定位轴颈，其中一端加工有键槽结构，用于和正时传动齿轮实现周向固定，避免传动过程中出现相位偏移，

　　导致配气错位引发的动力下降、气门撞击活塞等严重故障。从设计思路层面，这类船用凸轮轴的凸桃轮廓并非统一规格，需要根据对应气缸的进排气流量需求、气门弹簧刚度、额定转速下的惯性力参数做针对性修型，部分凸桃的缓冲段设计会预留微小的升程过渡，避免气门落座时产生过大冲击，延长气门与气门座的使用寿命。轴身的轴颈直径经过严格匹配，既要满足支撑刚度要求，避免长轴在高速旋转时出现挠曲变形，也要控制轴颈与轴瓦之间的配合间隙，保证压力润滑油膜能够稳定形成，减少运转过程中的摩擦损耗。从安装边界来看，该凸轮轴的轴向定位台阶尺寸与柴油机缸盖的凸轮轴轴承座孔位完全匹配，安装时需要保证各轴颈的同轴度公差控制在0.02mm以内，

　　凸桃表面的淬火硬化层深度需要达到2-3mm，表面硬度满足HRC55-62的要求，才能应对长期与气门挺柱接触产生的摩擦磨损。实际运行过程中，凸轮轴随正时齿轮同步旋转，凸桃轮廓推动挺柱、推杆、摇臂组件做往复运动，精准控制每个气缸的进气门在吸气冲程准时开启，引入足量新鲜空气，排气门在排气冲程准时打开，将燃烧后的废气彻底排出，整个配气过程的时序误差不能超过1°曲轴转角，否则会直接影响发动机的动力输出与燃油经济性。不同于车用内燃机的凸轮轴设计，船用动力的凸轮轴在材质选择上更偏向高强度合金钢锻造，部分工况下也会采用球墨铸铁铸造后做表面硬化处理，轴身的油道孔设计会沿轴向贯通，将压力润滑油输送到每个轴颈与凸桃摩擦面，保证全工况下的润滑可靠性，

　　避免高负荷连续运转时出现干摩擦导致的构件烧蚀。在三维建模过程中，这类构件的建模重点在于凸桃轮廓的精准拟合，需要根据配气相位表逐点绘制凸桃的升程曲线，再通过扫掠、阵列等特征生成整体轴身结构，同时要重点校验键槽、定位轴颈的尺寸公差与形位公差，保证生成的三维模型能够直接用于后续的工程图导出、数控加工编程与装配干涉校验，建模过程中需要特别注意凸桃表面的光滑过渡，不能出现折线、棱角等结构缺陷，否则会导致实际加工后构件运行时出现冲击、异响等问题。
