内燃机直列四缸气缸盖结构设计

　　在内燃机整机结构中，气缸盖是构成燃烧室核心边界的关键承载部件，其安装位置紧贴气缸体顶面，通过缸盖垫片完成结合面密封，直接决定了燃烧室的密闭性与整机压缩比控制精度。从实际应用场景来看，这类直列四缸结构的气缸盖多用于小排量乘用车汽油机、小型非道路通用内燃机，覆盖民用代步车辆、小型工程机械动力单元、固定式发电机组动力源等多个配套领域，是往复式内燃机不可或缺的核心固定构件。

　　从功能特性层面拆解，该气缸盖首先承担着燃烧室顶部的封闭作用，与活塞顶面、气缸内壁共同围出可变容积的燃烧空间，为燃油与空气的混合压缩、点火燃烧提供密闭承压环境，工作过程中需要持续承受燃烧爆发产生的高温高压冲击，因此本体结构的刚度设计、热变形控制是整个设计环节的核心要点。除了封闭燃烧室的基础作用，该部件还集成了进排气道的布置空间，新鲜空气与燃油的混合介质通过缸盖内部的进气道精准导向进气门位置，燃烧后的废气则通过排气道从排气门侧导出，气道的流线走向、截面变化率直接影响发动机的充气效率，进而关联到整机动力输出与燃油消耗水平。同时，气门组件、火花塞（汽油机）或喷油器（柴油机）的安装基座也全部集成在缸盖本体上，配气机构的凸轮轴轴承座也可根据设计需求集成在缸盖顶部，大幅减少整机的零部件数量，提升装配紧凑度。

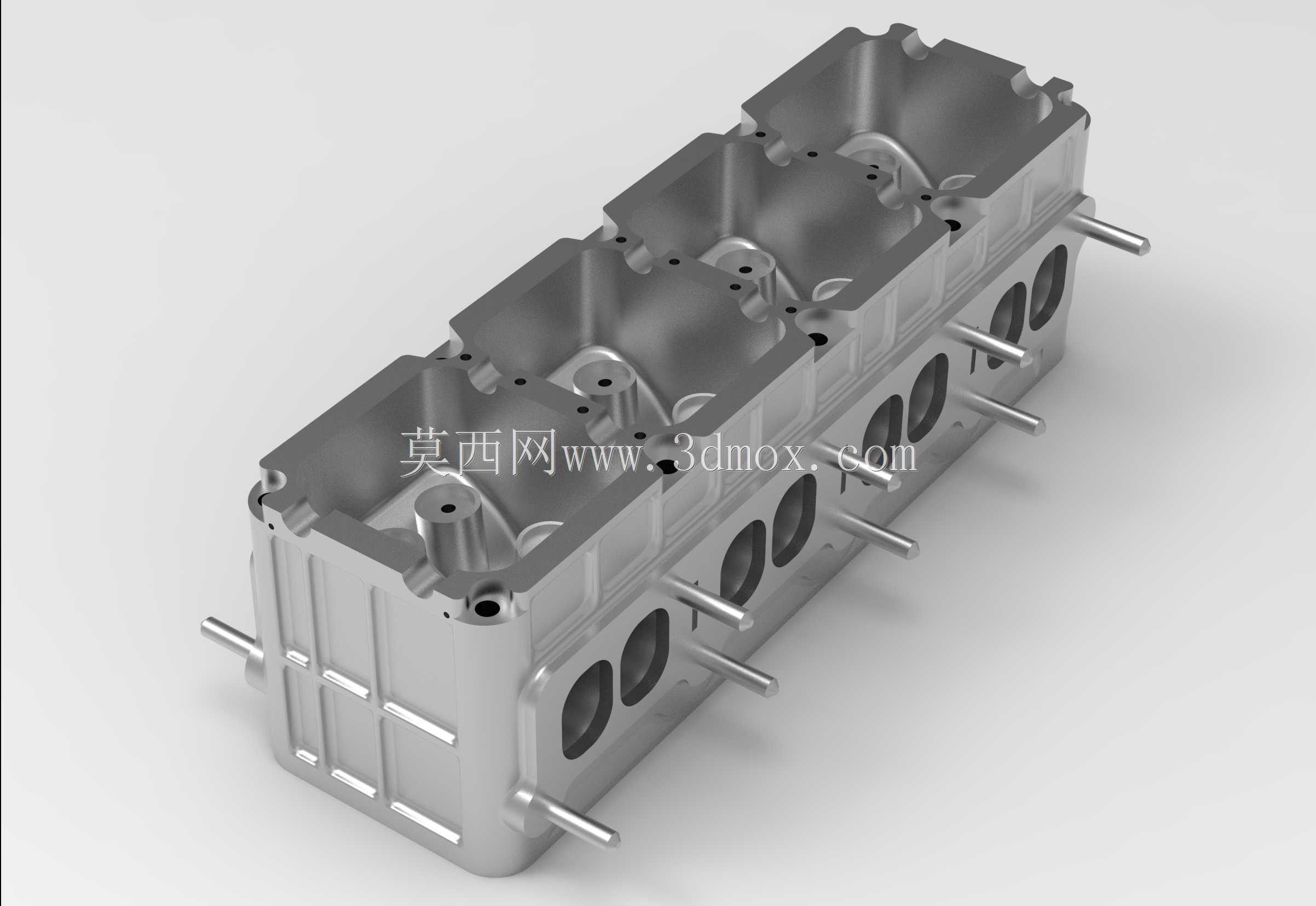

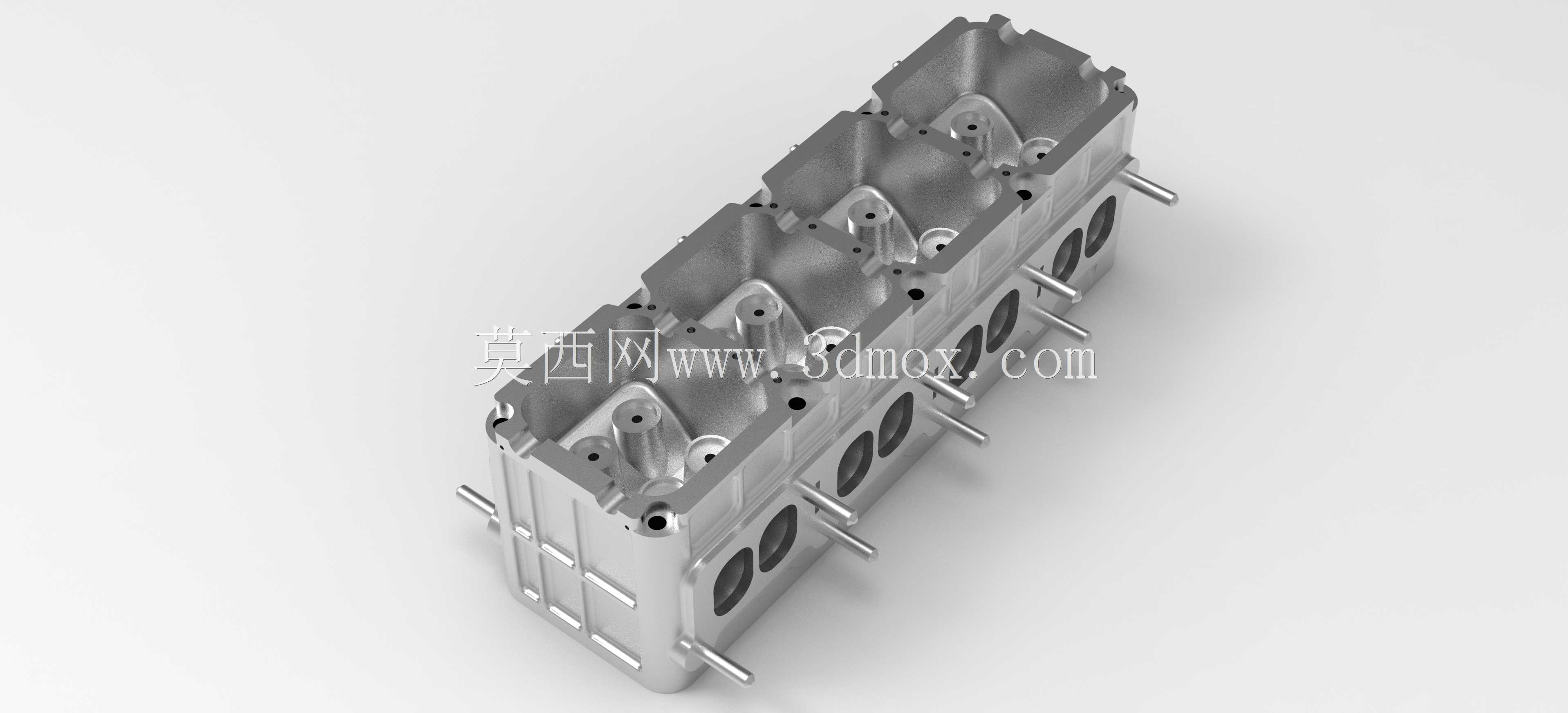

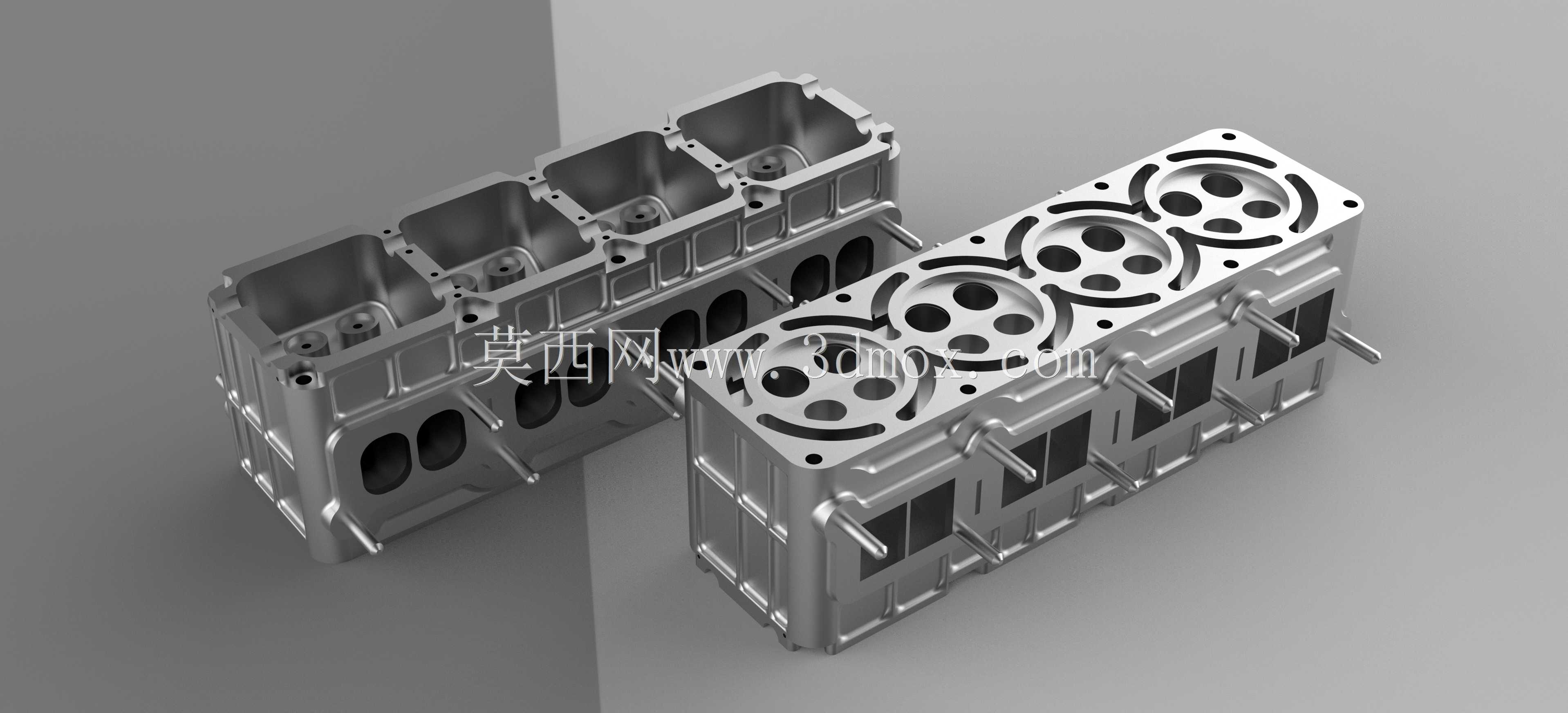

　　在设计思路的落地层面，该款气缸盖采用整体式铝合金铸造结构，相较于传统铸铁缸盖，铝合金材质的导热系数更高，能够快速将燃烧过程中传递到缸盖的热量导出到冷却系统，有效降低燃烧室周边的热负荷，减少热变形导致的密封失效风险。结构设计上，进排气道采用异侧布置方案，进气侧与排气侧分别位于缸盖长度方向的两侧，避免排气侧的高温辐射对进气充量造成加热，保证进气密度满足设计要求。每个气缸对应设置两个进气门、两个排气门的四气门结构，相比传统两气门设计能够大幅提升进排气的流通截面积，在高转速工况下获得更优的充量系数，适配高功率密度的动力调校需求。

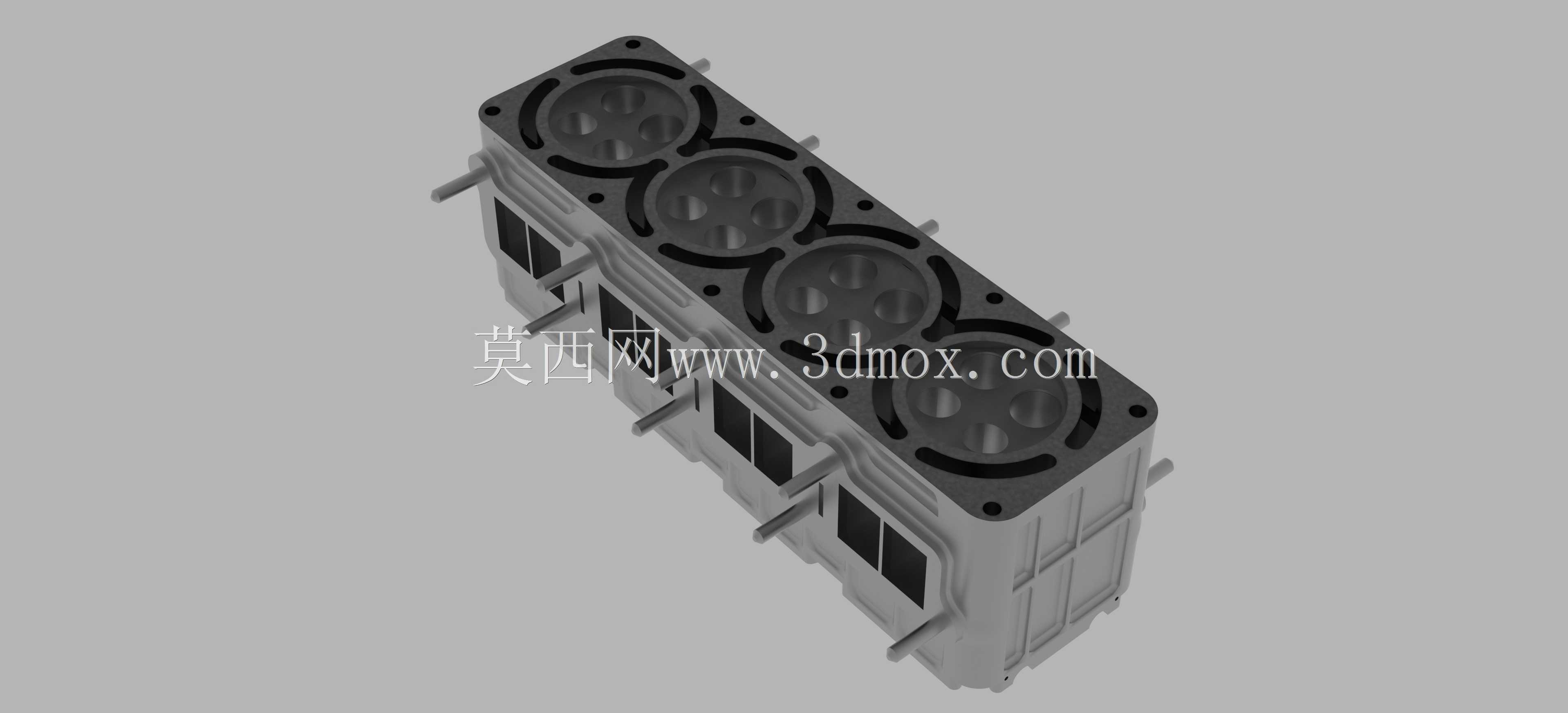

　　针对安装边界的设计考量，缸盖底面采用精加工平面，平面度公差控制在0.05mm以内，保证与缸体、缸垫结合后的密封可靠性，避免出现燃气泄漏、油水混合的故障。缸盖本体上预留的螺栓通孔采用均匀分布的排布方式，围绕每个气缸的燃烧室周边布置足够数量的紧固螺栓点，螺栓拧紧时按照从中间向两侧对角分步的工艺要求施加扭矩，保证整个结合面的压紧力均匀分布，避免局部压紧力不足导致的冲垫故障。冷却系统的水道在缸盖内部采用环绕燃烧室、气门座圈的布置方式，冷却水从缸体上水孔进入缸盖水套后，优先流经燃烧室鼻梁区、排气门座圈周边这些热负荷最高的区域，再通过节温器侧的出水口进入散热器完成循环，有效控制关键区域的工作温度，避免热疲劳裂纹的产生。润滑油道则集成在缸盖本体内部，为顶置凸轮轴、气门摇臂等配气机构部件提供压力润滑，减少运动副的磨损。

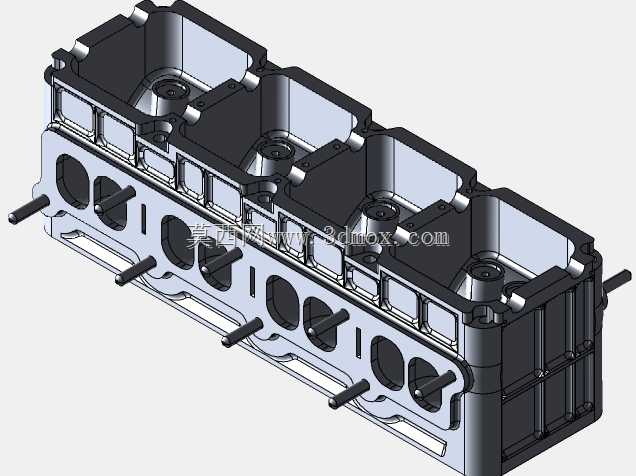

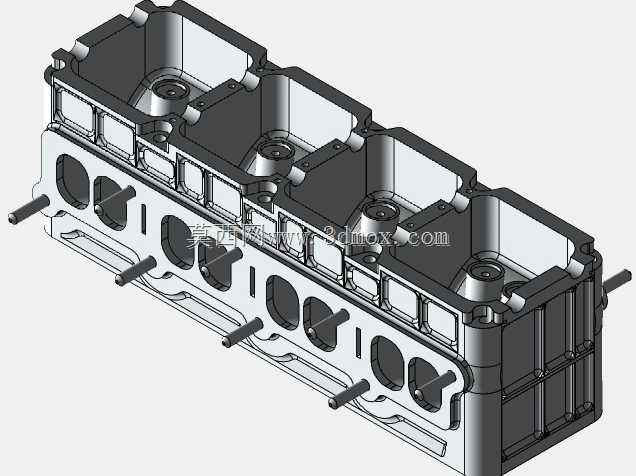

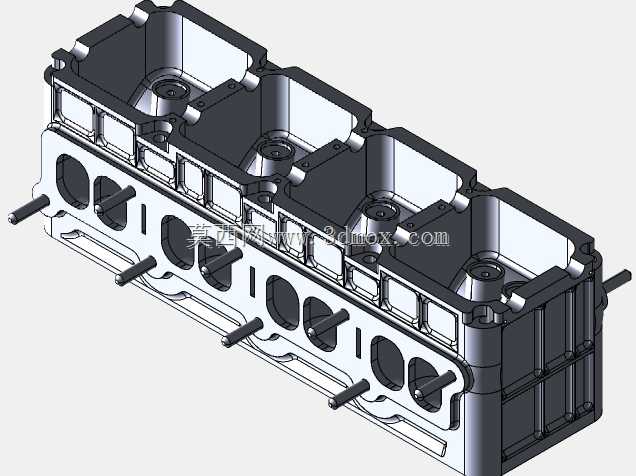

　　外形尺寸方面，该直列四缸缸盖的长度方向匹配四个气缸的中心距排布，整体长度适配直列四缸机的整机布置宽度，高度方向预留了气门弹簧、凸轮轴的安装空间，不会与发动机舱内的周边附件产生安装干涉。进气侧的进气道接口法兰尺寸匹配对应进气歧管的安装孔位，排气侧的排气道接口则与排气歧管的密封面完全对齐，所有外接附件的安装孔位都在建模阶段完成了边界校验，保证装配过程中不会出现孔位错位、间隙不足的问题。在细节结构处理上，燃烧室的顶面形状经过气流运动优化，能够在压缩行程末期形成强度合适的进气涡流，促进燃油与空气的快速混合，提升燃烧速度，降低不完全燃烧导致的排放污染物生成。气门座圈与导管的安装孔采用过盈配合的尺寸设计，保证在高温工作环境下不会出现松动移位，保障气门的同轴度与密封性能。
