三角转子式内燃机核心活塞结构

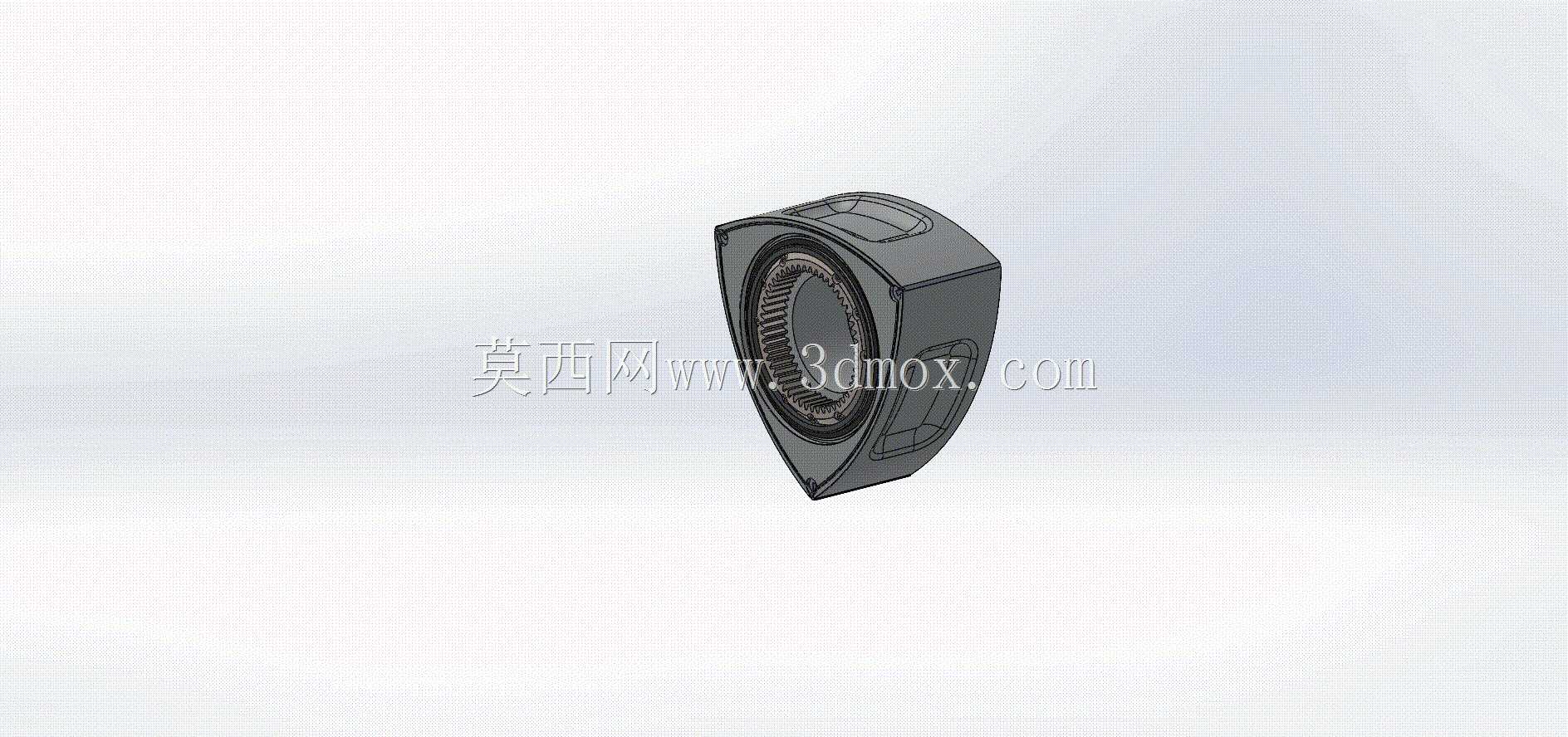

　　在小排量高功率密度动力单元的开发场景中，三角活塞作为万克尔旋转发动机的核心做功部件，其结构设计直接决定了整机的动力输出效率、密封可靠性与运行平顺性。不同于传统往复式活塞依靠直线往复运动配合曲柄连杆机构转换动力的形式，该三角转子采用偏心旋转的运动逻辑，在运行过程中始终以偏心轴为中心做行星运动，三个弧面与气缸型面、端盖配合形成三个独立的可变容积腔，依次完成进气、压缩、做功、排气的完整循环，单转子每旋转一周即可完成三次做功，同排量下的功率输出密度远高于传统往复式内燃机，在轻量化动力需求场景，比如小型通航动力、便携发电机组、高性能摩托动力单元中有着独特的应用优势。

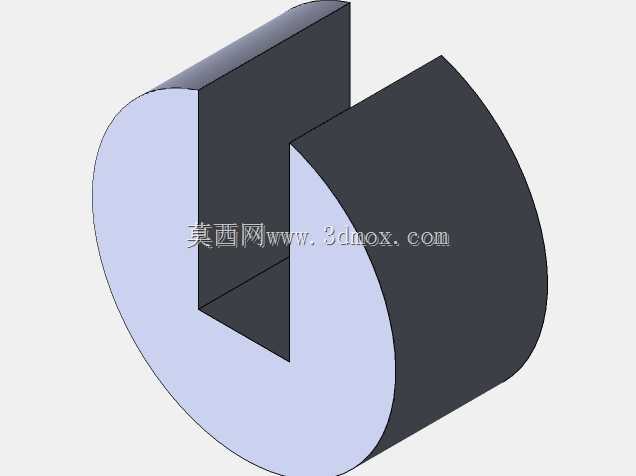

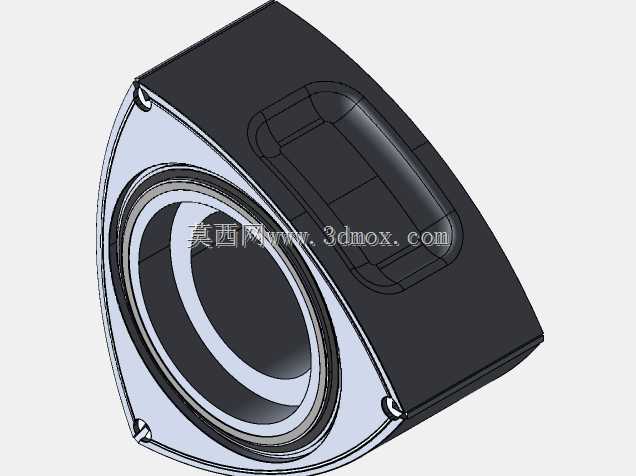

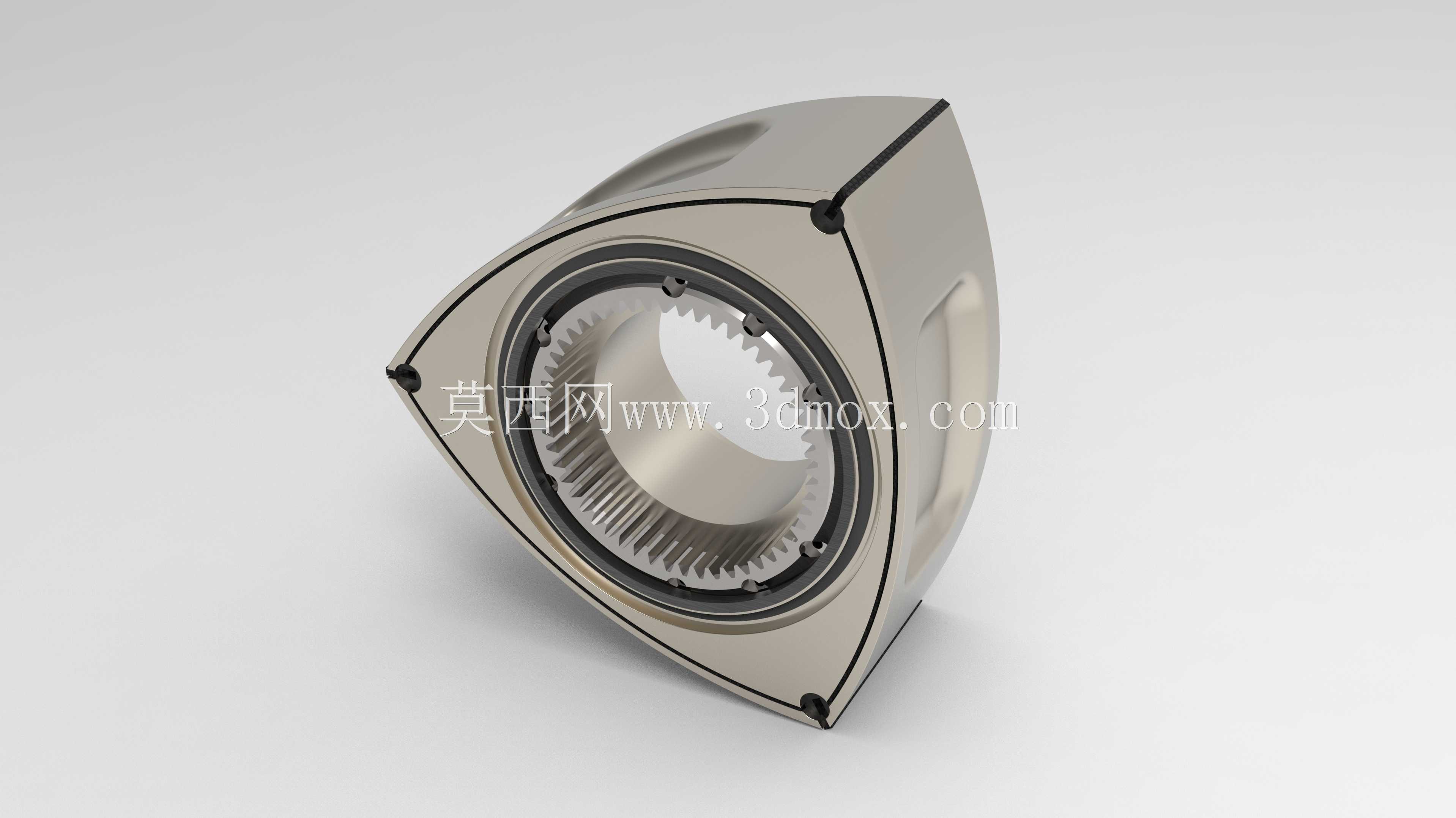

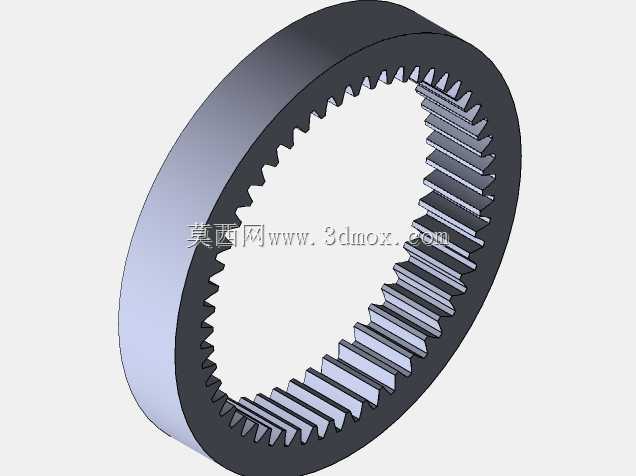

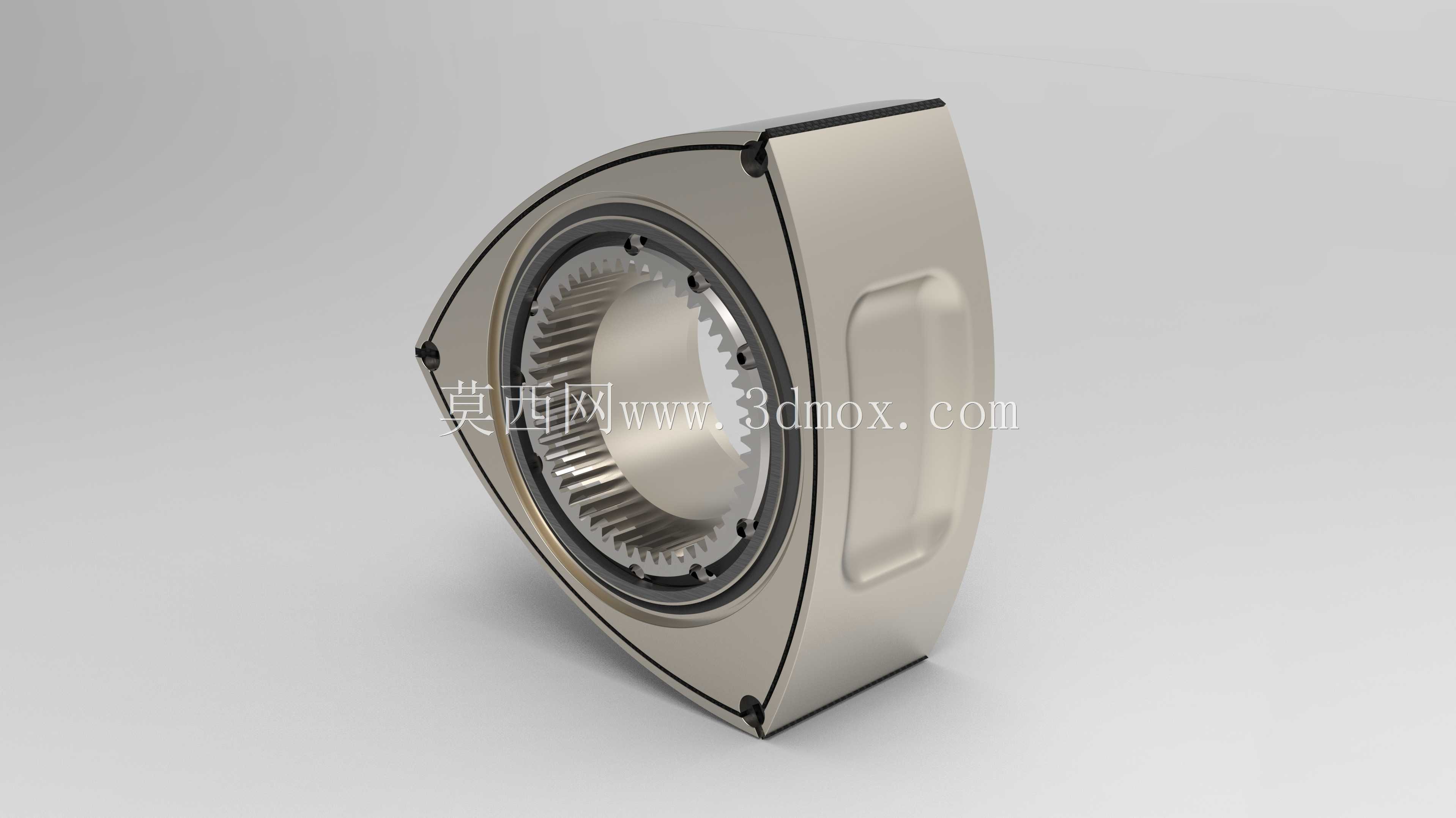

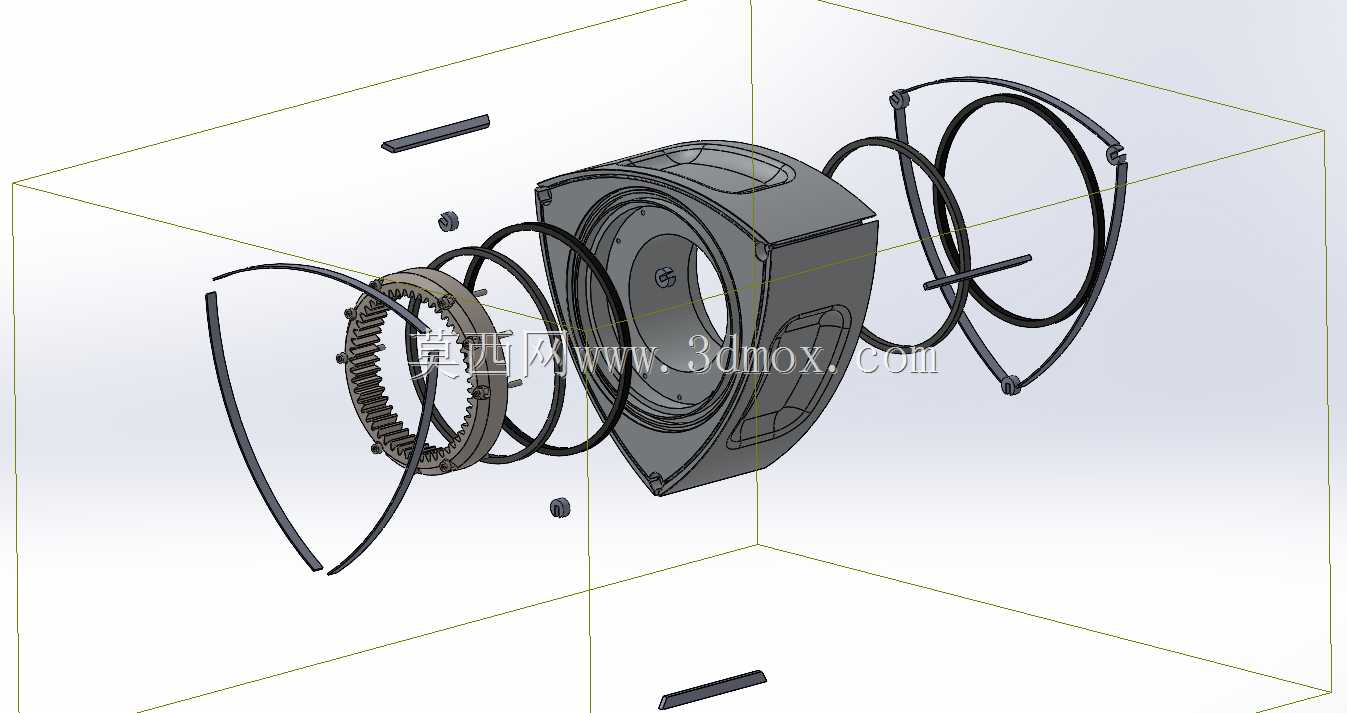

　　从结构功能特性来看，该转子的三个弧面并非标准圆弧，而是经过型线优化的类勒洛三角形曲面，曲面曲率经过反复调校，在保证与气缸壁面贴合密封的同时，尽可能减少运行过程中的摩擦阻力与磨损量。转子中心设置有内齿圈结构，与固定在端盖上的外齿轮啮合，啮合传动比严格匹配偏心轴的偏心距参数，保证转子运行过程中三个顶点的运动轨迹完全贴合气缸的双弧外旋轮线型面，避免出现运动干涉或者密封间隙超差的问题。转子内部设置有减重空腔，一方面降低转子自身的转动惯量，提升动力响应速度，另一方面空腔可作为冷却油道的一部分，让冷却机油在转子内部循环流动，带走做功过程中传递到转子本体的热量，避免转子因高温出现热变形，破坏配合间隙。

　　在设计思路层面，该转子的结构设计需要同时兼顾运动学匹配、密封可靠性、动平衡性能与结构强度四个核心维度。首先是型线设计阶段，需要基于偏心距、创成半径、等距半径三个核心参数推导转子的理论型线，再结合密封件的安装尺寸、热膨胀补偿量对型线做修正，保证冷态装配间隙与热态运行间隙都处于合理区间，既不会因为间隙过大导致漏气降低压缩比，也不会因为间隙过小导致热态下出现卡滞。其次是密封结构的安装位设计，转子的三个顶点位置设置有径向密封片安装槽，槽体的尺寸公差、形位公差需要严格控制，保证密封片在槽内可以自由浮动，在弹簧力与离心力的作用下始终贴紧气缸壁面；转子的两个端面设置有端面密封件安装槽，配合端盖上的密封结构实现轴向密封，避免相邻腔室之间出现窜气。再者是动平衡设计，由于转子做偏心行星运动，自身的质量分布需要经过精确的去重调校，在转子的非受力侧设置去重孔或者去重面，将转子的不平衡量控制在允许范围内，降低高速运行时的振动与轴承载荷。最后是强度设计，转子的齿圈部位、密封槽部位、与偏心轴配合的轴承安装位是应力集中的核心区域，需要通过有限元分析模拟最高燃烧压力下的应力分布，对局部壁厚做加强处理，避免高负荷下出现结构开裂或者变形。

　　从安装边界与尺寸配合来看，该转子的轴向厚度需要与气缸体的宽度严格匹配，端面与端盖之间的间隙控制在微米级，保证端面密封的有效性；转子中心的轴承安装孔与偏心轴的偏心轴颈采用间隙配合，配合间隙满足润滑机油形成油膜的需求，同时避免配合间隙过大导致的运行噪声与振动；内齿圈与固定齿轮的啮合侧隙需要经过精确计算，既要补偿热膨胀带来的尺寸变化，也要避免侧隙过大导致的传动冲击，影响转子运行的轨迹精度。转子三个顶点的径向密封片伸出量需要控制在合理范围，伸出量过大会导致密封片与气缸壁的接触压力过大，加剧磨损缩短使用寿命，伸出量过小则会导致密封压力不足，出现漏气问题。在实际装配过程中，转子需要与偏心轴、前后端盖、气缸体、密封组件、轴承等部件做适配验证，确认全转速区间、全负荷工况下都不存在运动干涉，各密封部位的接触压力均匀，冷却与润滑通道完全连通无堵塞。

　　在实际应用场景中，这类三角转子结构除了在传统的燃油内燃机上使用，经过型线与结构调整后，也可应用于转子式压缩机、转子式膨胀机、真空泵等容积式流体设备中，依靠偏心旋转的容积变化实现流体的输送与能量转换，相比传统的往复式结构，这类转子结构的运行振动更小、零部件数量更少、体积更紧凑，在对安装空间、重量有严格限制的场景下具备不可替代的优势。设计这类转子结构时，不能仅关注理论型线的正确性，更需要结合实际加工工艺、材料热处理性能、装配公差累积、运行工况下的热变形与受力变形做综合调校，才能保证最终成品的运行可靠性与使用寿命。
