单缸风冷内燃机气缸曲轴箱组合壳体结构

　　这款壳体结构是小型单缸风冷内燃机的核心承载部件，集成了气缸安装位、曲轴腔、进气接口与安装固定支脚等功能结构，主要适配通用小型汽油机、航模动力、园林机械动力、小型摩托动力这类对整机重量、散热效率有明确要求的应用场景。从实际装机的工况来看，这类壳体需要同时承担气缸密封支撑、曲轴运转承载、散热导流、外部附件安装固定的多重作用，设计阶段需要兼顾结构强度、壁厚均匀性、散热面积、安装同轴度这几个核心指标，避免出现应力集中导致的缸体变形、曲轴卡滞、散热不足引发的热衰问题。

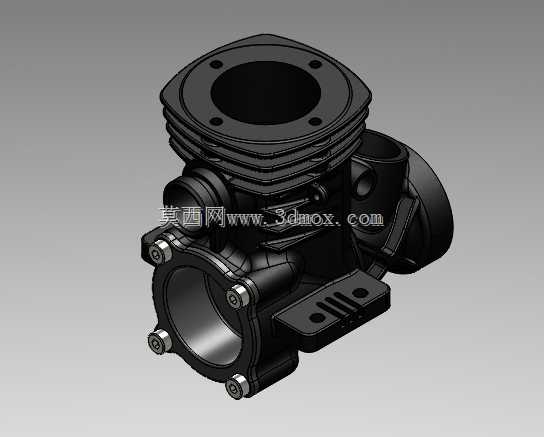

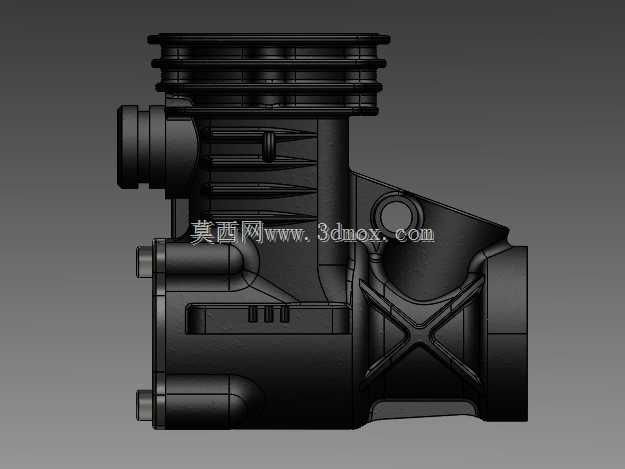

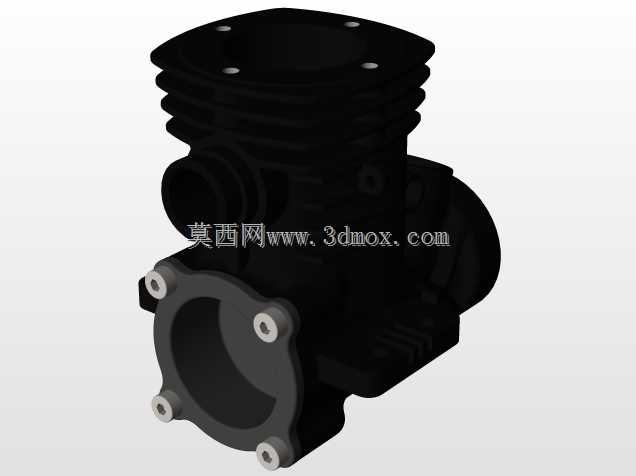

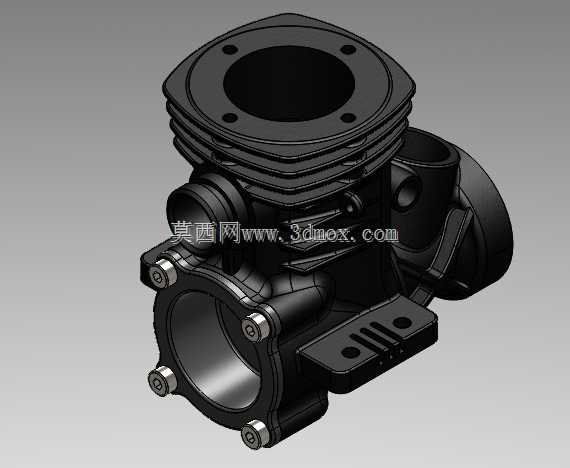

　　从结构布局来看，上部的圆形法兰面是气缸套的安装定位面，法兰上均匀分布的四个螺栓孔用于紧固气缸盖与缸套，安装面的平面度公差需要控制在0.05mm以内，才能保证缸垫密封的可靠性，避免燃烧室漏气、漏油的问题。法兰下方的多层环形散热鳍片是风冷机型的典型设计，鳍片的厚度、间距、延伸长度都经过热负荷校核，在整机运转时依靠迎面来风与导流罩的导风作用，将缸体燃烧产生的热量快速导出，相比水冷结构省去了水道、水套、水泵的配套结构，大幅降低整机重量与结构复杂度，更适合小型轻量化动力设备使用。

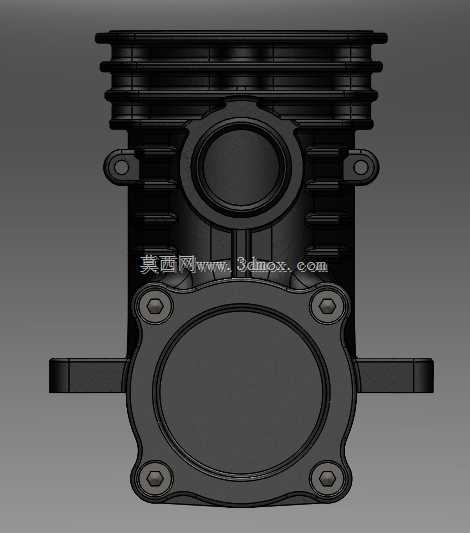

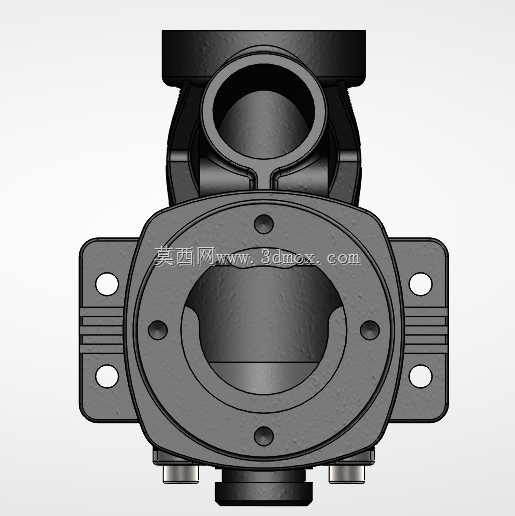

　　壳体侧部的圆形接口是进气道的安装位，用于固定化油器或者节气门体，接口的内径尺寸与进气流量匹配，内壁做了顺滑过渡处理，减少进气阻力提升充气效率。下部的大直径圆形腔室是曲轴安装腔，端面的四个螺栓孔用于密封侧盖，腔体内壁预留了曲轴轴承的安装定位台阶，轴承位的同轴度、圆柱度公差直接影响曲轴运转的平顺性，设计时需要将轴承位的加工精度控制在IT7级以上，同时保证与上部气缸安装面的垂直度，避免活塞运行时出现偏磨，缩短整机使用寿命。

　　侧部延伸出的带腰型孔安装支脚是整机的固定接口，腰型孔的设计可以抵消部分安装公差，方便在不同机架上调整固定位置，支脚与壳体主体的连接位置做了加厚的加强筋处理，因为整机运转时的振动载荷会全部通过支脚传递到机架，加强筋的布局可以避免支脚位置在长期振动下出现开裂问题。壳体上的各个螺栓凸台都做了局部加厚处理，避免螺栓紧固时出现应力集中导致的壳体开裂，同时所有的壁厚都尽量保持均匀，控制在3-4mm之间，既满足压铸成型的工艺要求，避免出现缩孔、气孔等铸造缺陷，也能在保证强度的前提下尽可能控制壳体重量。

　　在实际选型适配时，需要注意几个安装边界尺寸：上部气缸法兰的中心与下部曲轴腔中心的偏心距需要与活塞连杆组件的行程匹配，曲轴腔的内部净空尺寸需要避开曲轴连杆的运转轨迹，预留至少1mm的安全间隙，避免运转时出现运动干涉；散热鳍片的外轮廓尺寸需要匹配整机导流罩的内部尺寸，保证导风能够全部流经鳍片表面，避免出现散热盲区；侧部进气接口的朝向需要与整机的空滤安装位置匹配，避免进气管路出现过度弯折影响进气效率。这类壳体通常采用压铸铝合金材质生产，兼顾重量轻、导热性好、强度足够的优势，表面做喷丸或者氧化处理提升耐腐蚀性，能够适应户外作业、小型动力设备的复杂使用工况。
