直列四缸内燃机缸体结构三维设计

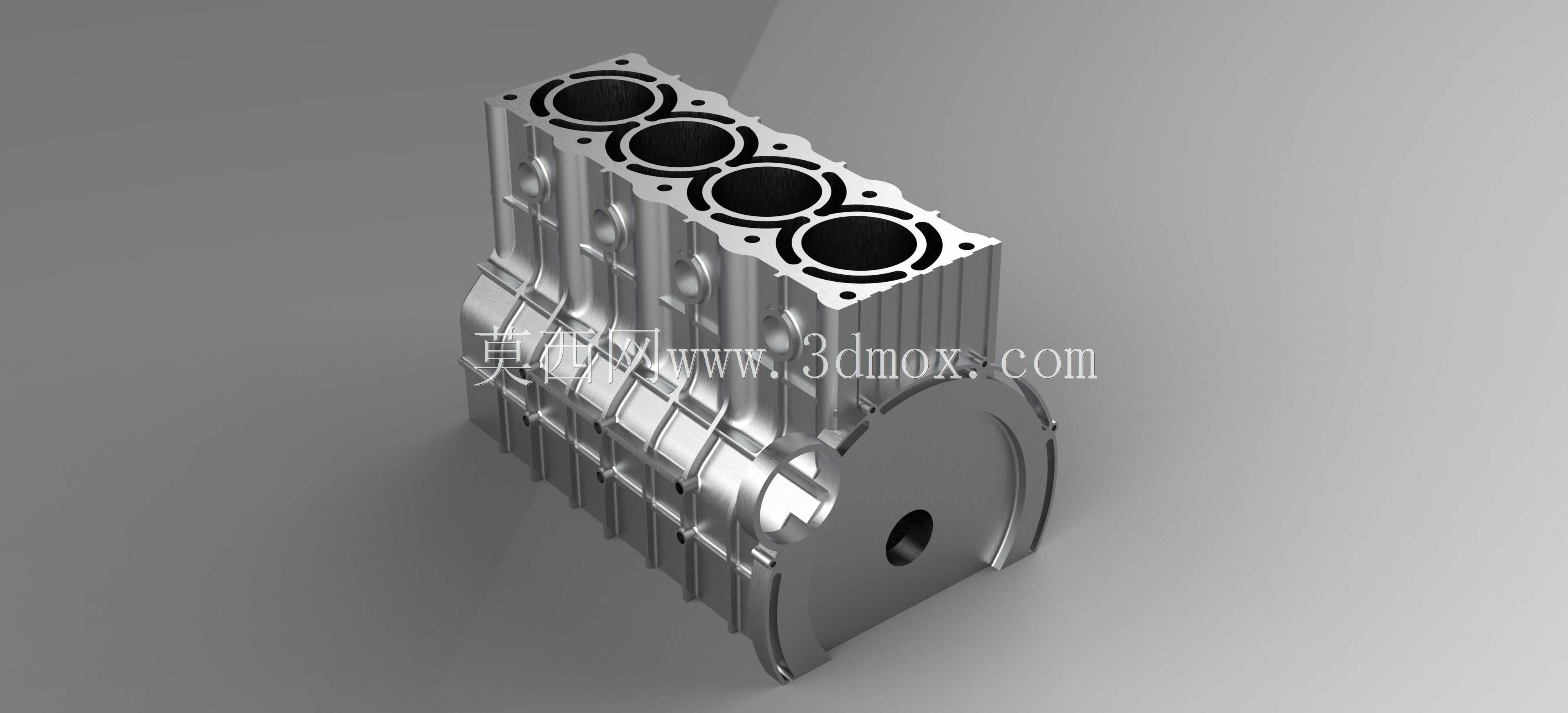

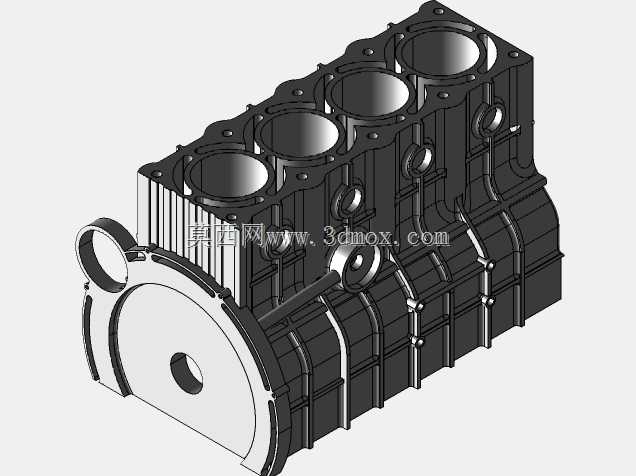

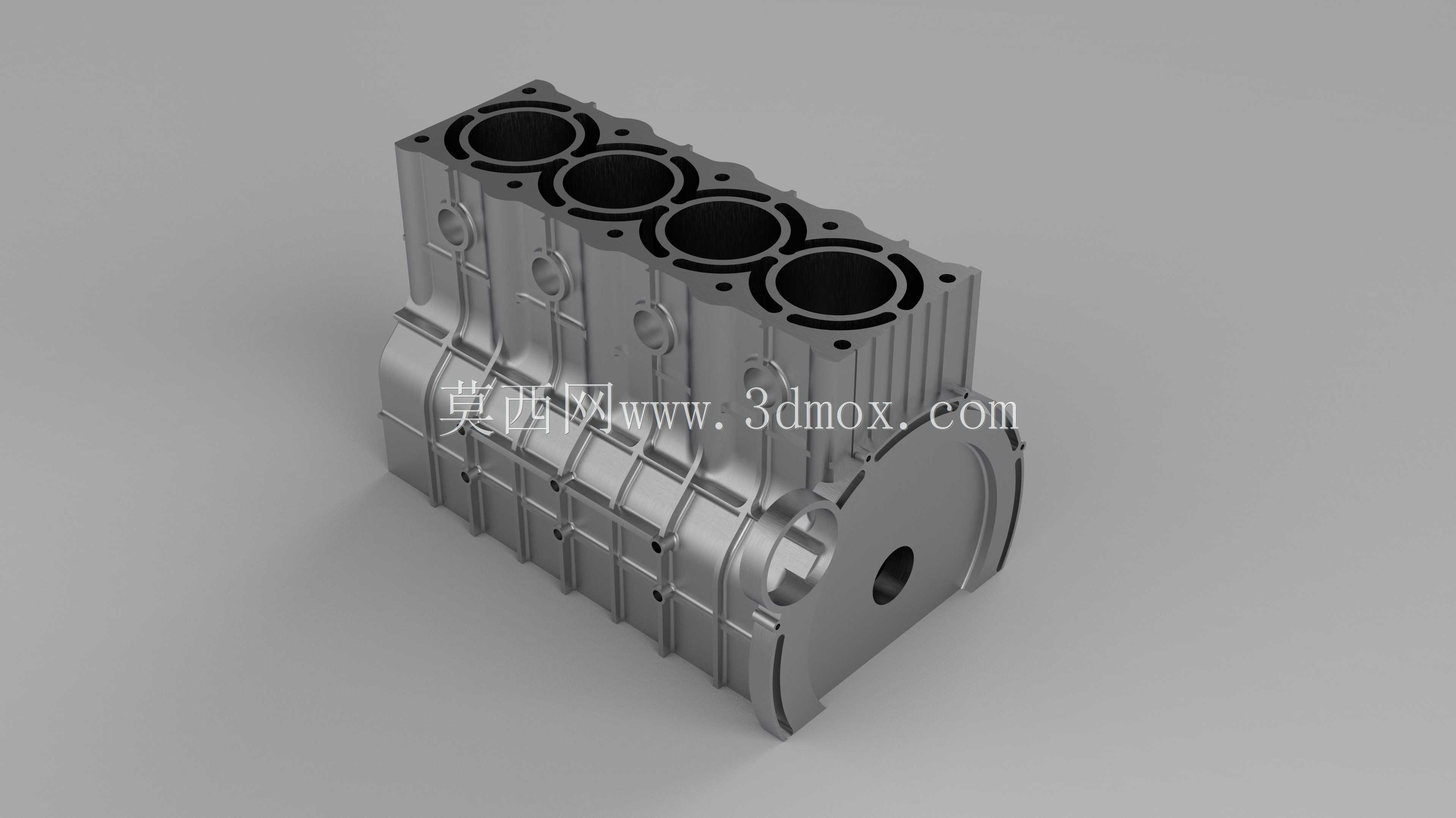

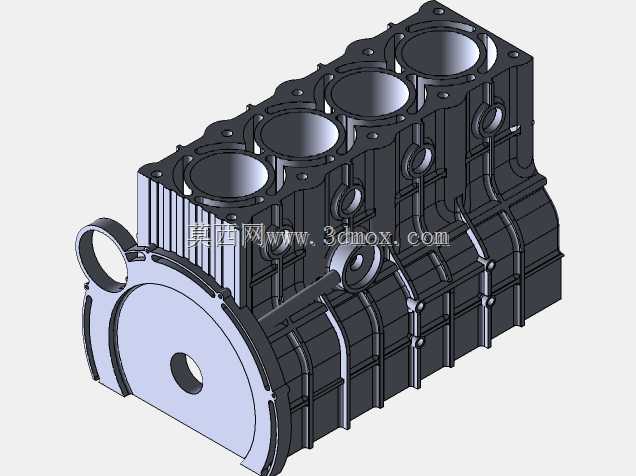

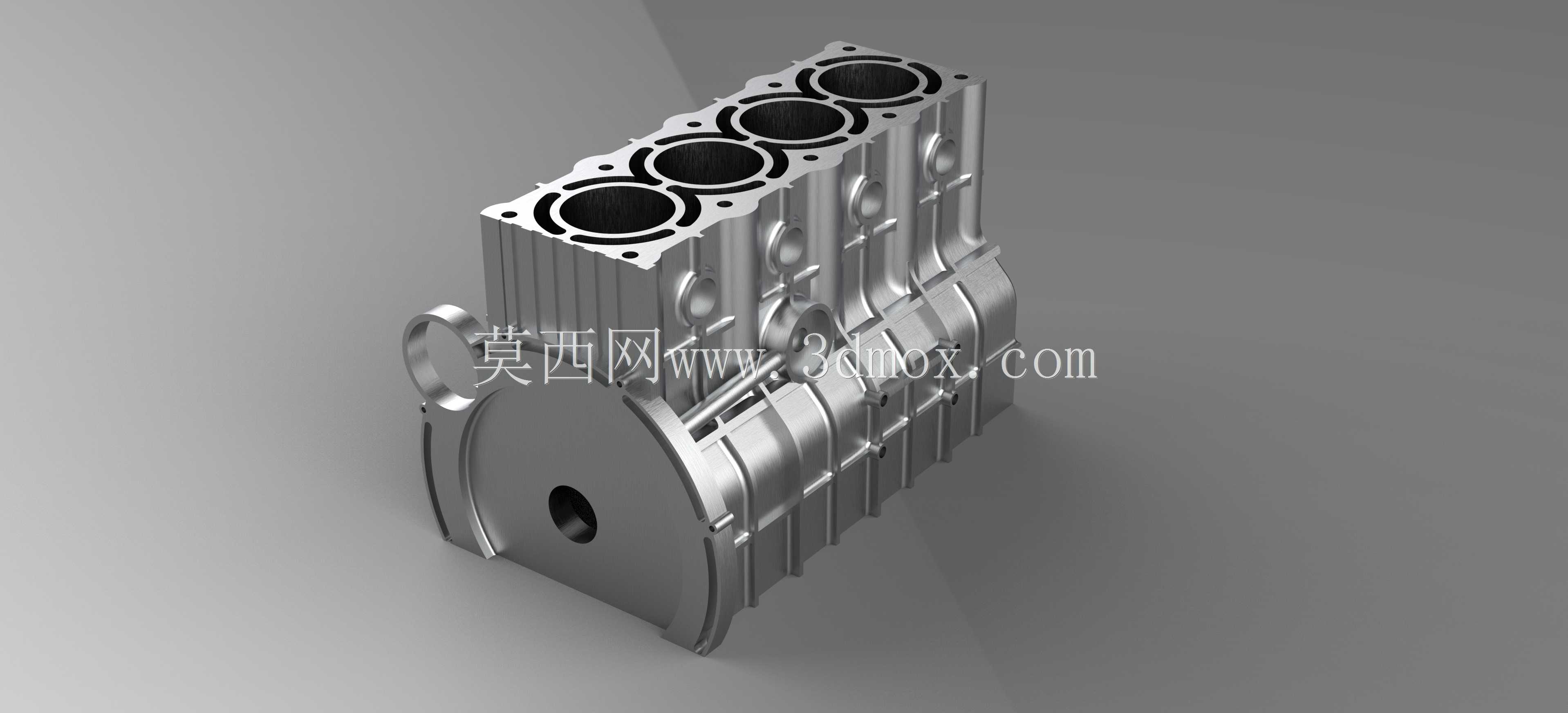

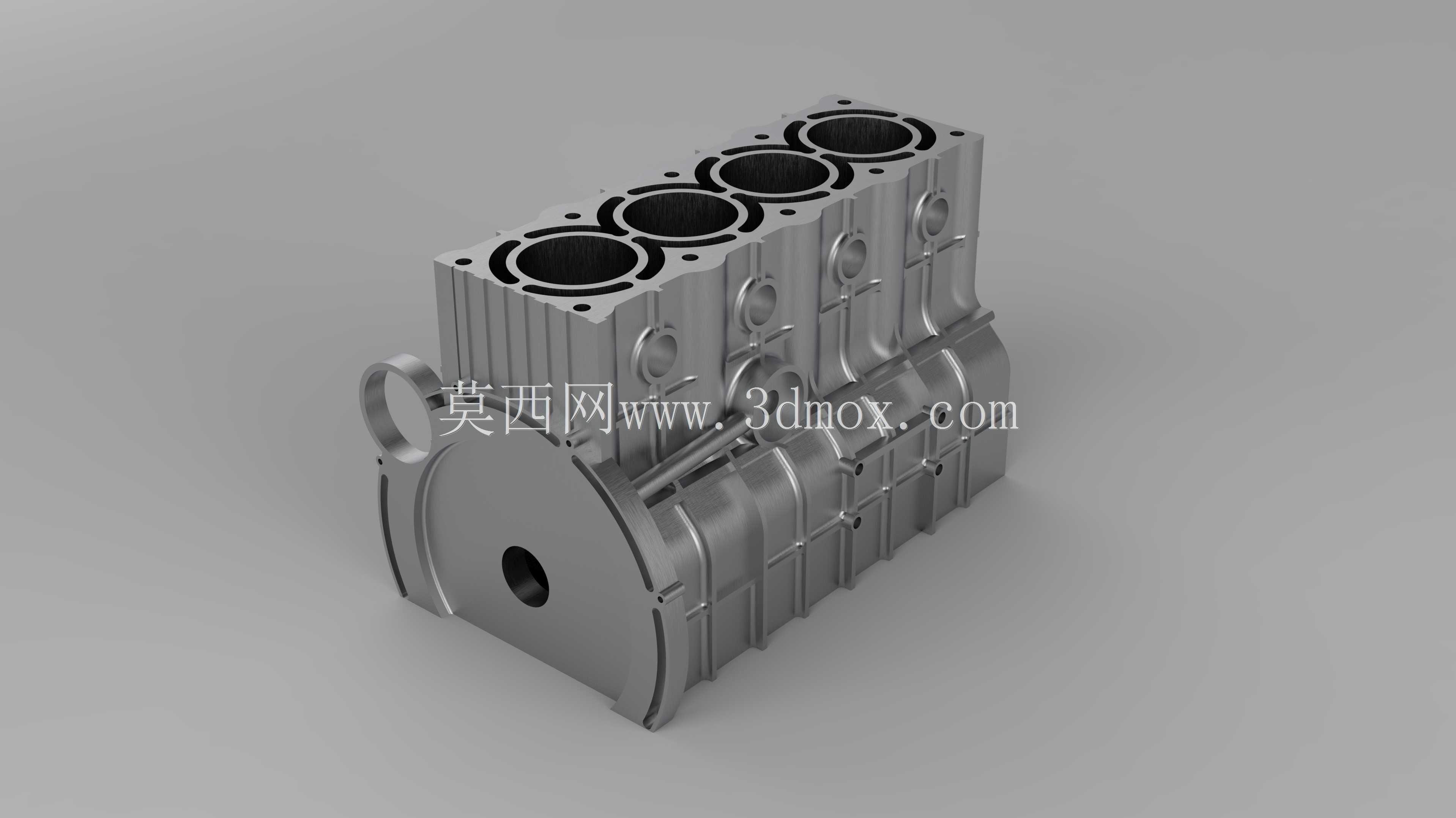

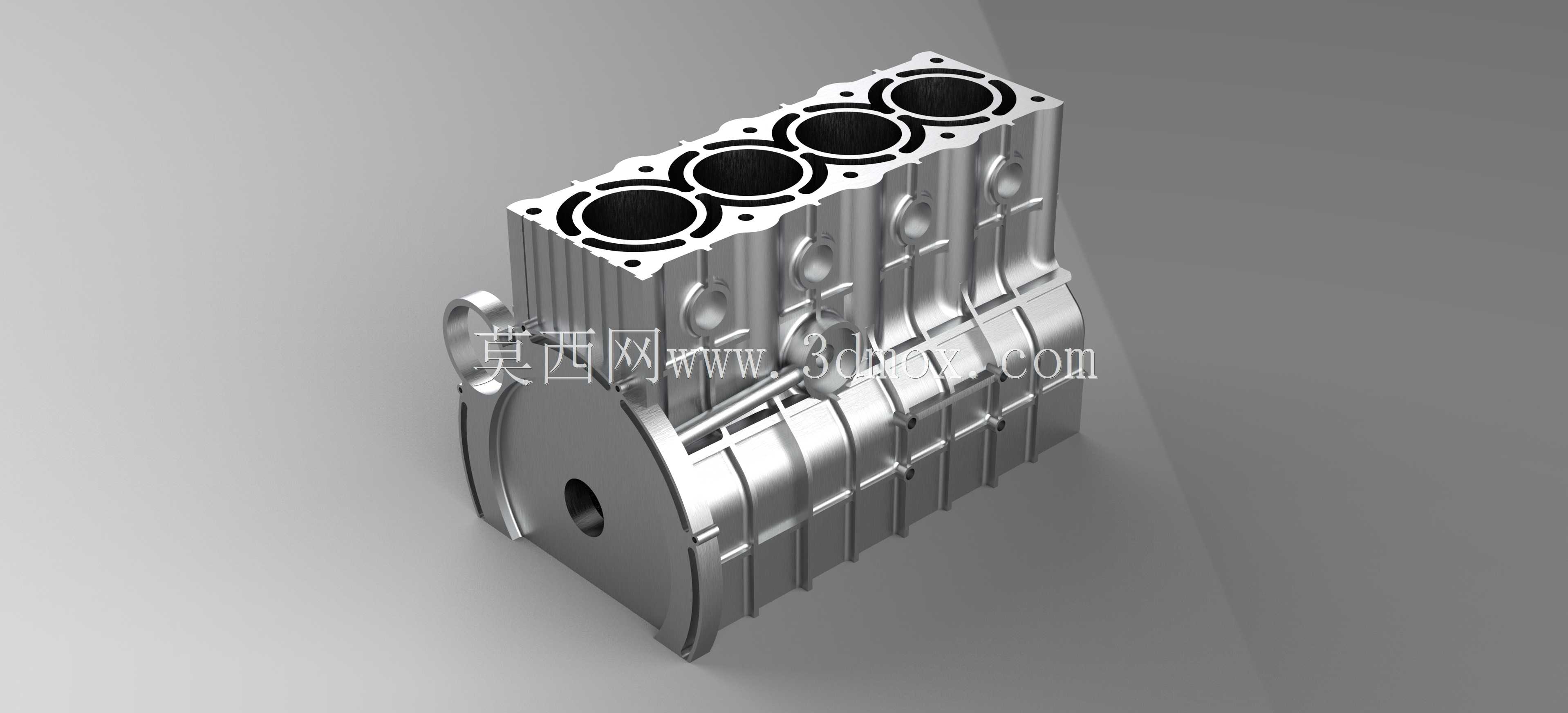

　　在车用动力总成的开发流程中，缸体作为整台内燃机的核心承载基体，所有曲柄连杆机构、配气机构、冷却润滑系统附件都要依托缸体完成定位安装，其结构设计的合理性直接决定了发动机的运行可靠性、NVH表现与轻量化水平。这款直列四缸缸体采用了当前民用乘用车动力主流的集成式设计思路，摒弃了早期机型缸体与曲轴箱分体制造再栓接的结构，将上曲轴箱与气缸体铸为一体，大幅减少了连接密封面数量，从根源上降低了曲轴箱漏油、缸体结合面形变的风险，同时也压缩了整机的轴向与高度方向尺寸，给整车前舱的布置留出了更多余量。从结构细节来看，四个气缸沿曲轴轴向等距排布，缸孔内壁预留了珩磨加工余量，建模阶段就考虑了缸套压装的过盈配合边界，缸筒外围设计了连通式的冷却水套空腔，

　　能够让冷却液从缸体一侧进水道进入后，均匀包裹每个缸筒外壁，带走燃烧室传递下来的热量，避免各缸出现温差过大导致的热形变不均问题。主轴承座采用了梯形加强筋结构，每个主轴承盖的安装螺栓孔都做了凸台加厚处理，能够承受曲轴运转时爆发压力传递下来的交变载荷，避免长期高负荷运行后主轴承孔出现失圆，引发曲轴烧瓦、异响等故障。缸体侧面设计了贯通式的主油道，通过分支油孔分别连通各缸主轴承座、凸轮轴安装位、活塞冷却喷嘴安装孔，压力机油从机油泵泵出后进入主油道，就能通过预设的孔道完成所有摩擦副的润滑，建模时所有油道的转弯处都做了圆弧过渡处理，避免出现直角拐角导致的机油流动阻力过大、局部压力损失超标的问题。在安装边界的设计上，

　　缸体顶面的缸盖螺栓孔采用了不等距分布的布局，每个螺栓孔周围都设计了加强筋延伸至缸筒外壁，能够让缸盖螺栓的压紧力均匀传递到缸垫上，避免出现局部密封压力不足导致的冲缸垫故障；缸体前端面预留了正时链罩、水泵、机油泵的安装定位止口与螺栓孔，后端面设计了飞轮壳与变速器连接的定位销孔与安装平面，底面则预留了油底壳的安装密封面与回油通道，所有安装面的平面度公差、螺栓孔的位置度公差都在建模阶段做了基准标注，能够直接对接后续的工艺加工流程。从实际应用场景来看，这类集成式直列四缸缸体多用于1.6L-2.5L排量的民用乘用车汽油机与轻型柴油机，相比分体式结构，集成式缸体的整机重量能够降低12%-18%，同时整机刚度提升20%以上，

　　能够更好地适配当前乘用车动力高功率密度、低油耗的开发需求。在建模过程中，还充分考虑了铸造工艺的可行性，所有壁厚都保持在4.5mm±0.5mm的均匀区间，避免出现壁厚突变导致的铸造缩孔、冷隔缺陷，所有加强筋与缸体主体的连接位置都做了铸造圆角过渡，减少应力集中点；缸体外部的附件安装凸台都设计了拔模斜度，适配金属型重力铸造或者高压铸造的生产工艺要求，不需要后续做过多的结构调整就能直接开模生产。对于结构设计从业者来说，这类缸体模型能够帮助理解动力核心部件的布局逻辑，掌握集成式结构的载荷传递路径设计方法，在做整机布置时可以直接参考其安装边界尺寸，完成附件与周边部件的匹配校核，避免出现安装干涉、维护空间不足的问题。
