内燃机核心往复运动活塞结构设计

　　在往复式动力机械的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键部件，其结构合理性直接决定整机的动力输出效率、运行可靠性与服役寿命。从实际装机场景来看，这类活塞广泛适配于中小排量车用汽油机、通用小型柴油机以及部分固定式动力机组，在气缸内部完成进气、压缩、做功、排气四个冲程的循环动作，顶部直接接触高温高压燃气，将燃烧产生的爆发压力通过活塞销传递给连杆，最终带动曲轴旋转输出扭矩。

　　设计这类活塞时，首先要平衡高温工况下的结构强度与轻量化需求，活塞头部通常设计有对应道数的环槽，用来安装气环与油环，气环负责密封燃烧室与曲轴箱之间的间隙，避免高压燃气窜入曲轴箱导致动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳。环槽的加工精度直接影响密封环的工作状态，槽宽公差、槽侧平面度都需要严格控制，避免环组出现卡滞、偏磨导致密封失效。活塞顶部的燃烧室造型需要匹配对应机型的气道设计与喷油角度，合理组织缸内气流运动，让油气混合更加充分，提升燃烧效率，降低尾气排放中的不完全燃烧产物。

　　活塞裙部的型线设计是整个结构的难点之一，因为活塞在工作过程中会受到热膨胀、侧压力的多重作用，冷态下的裙部通常设计成中凸变椭圆的型面，在热机达到工作温度后，裙部能够膨胀为接近正圆的形态，既保证活塞在气缸内的导向作用，又能避免冷启动时敲缸、热态下拉缸的问题。裙部的长度设计需要结合活塞行程与连杆摆角综合考量，过长会增加往复运动质量，提升曲轴的动平衡调校难度，过短则会导致活塞在缸内摆动量过大，加剧缸套磨损与环组的密封失效风险。

　　活塞销座的位置需要经过精确的重心校核，销孔中心通常会相对于活塞中心有微小的偏移量，用来抵消活塞在做功冲程换向时对气缸壁的敲击，降低整机运行的噪声与振动。销孔内部通常会设计有润滑油道，让压力机油能够到达活塞销与连杆小头的配合面，形成稳定的油膜润滑，避免高负荷下出现干摩擦导致的销座烧蚀。活塞内部的冷却结构也需要重点考虑，高负荷机型的活塞通常会设计有内冷油腔，通过机油喷嘴喷射的机油在油腔内循环带走头部的热量，降低活塞顶部与环槽的工作温度，避免材料高温强度下降导致的开裂、熔顶故障。

　　从安装边界来看，活塞的外径尺寸需要与对应缸径的气缸套保持合理的配合间隙，间隙值需要根据活塞材料的热膨胀系数、缸体材料的热变形量共同确定，铝合金活塞的配合间隙通常会比铸铁活塞稍大，避免热态下膨胀卡滞。活塞的总高度、压缩高度需要匹配对应的燃烧室容积与连杆长度，保证活塞到达上止点时的余隙高度符合设计要求，避免出现气门碰撞活塞顶、压缩比偏离设计值的问题。活塞环的开口间隙、侧隙也需要与活塞环槽尺寸匹配，安装时需要错开各道环的开口位置，形成迷宫式密封结构，提升密封效果。

　　在实际运行过程中，活塞需要承受周期性变化的燃气压力、往复运动的惯性力以及侧压力的交变作用，因此材料通常选用高温强度好、热传导系数高的共晶铝硅合金，部分高负荷柴油机活塞会在环槽部位镶嵌耐磨铸铁镶圈，提升环槽的耐磨性能，延长活塞的服役寿命。活塞的表面处理也会根据不同部位的工作需求差异化设计，裙部通常会喷涂石墨层或者二硫化钼涂层，降低冷启动时的摩擦阻力，头部环槽部位会做阳极氧化处理，提升耐高温与耐磨性能。

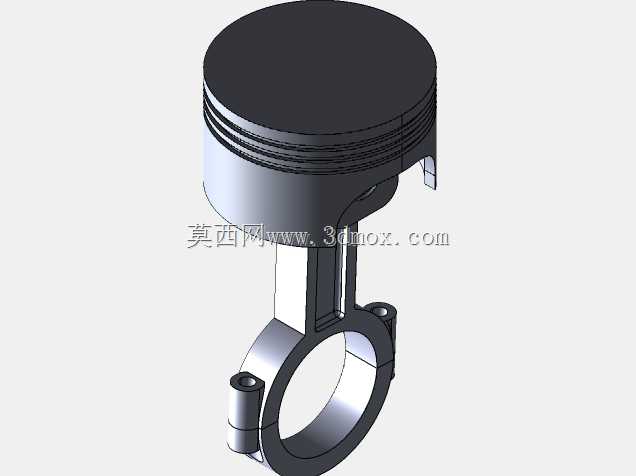

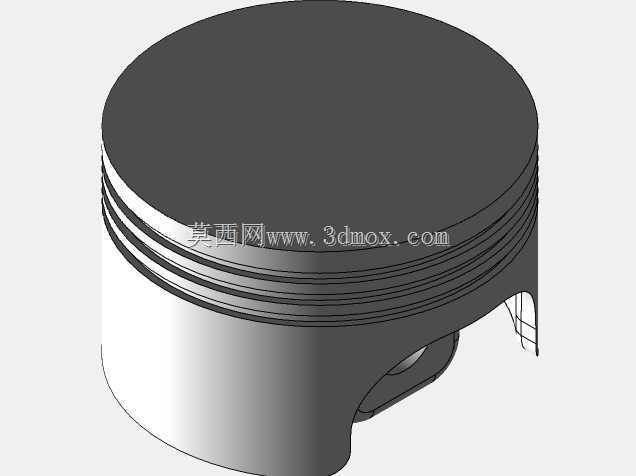

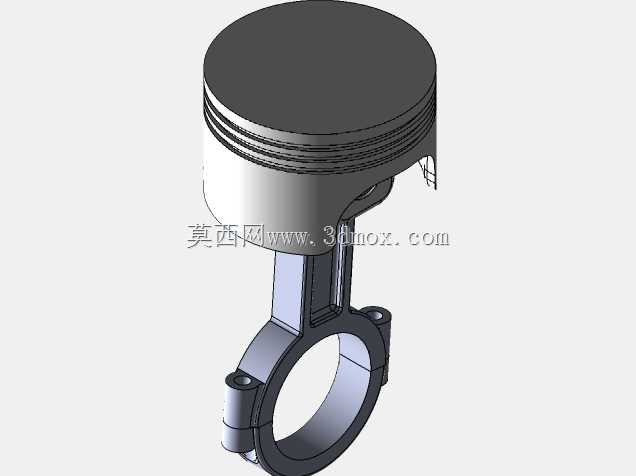

　　这类活塞的三维建模过程中，需要重点关注裙部型面的参数化构建，保证椭圆度随高度的变化曲线符合设计要求，同时要对活塞销座、环槽等应力集中部位做合理的圆角过渡，避免应力集中导致的疲劳开裂。建模完成后通常需要做运动仿真校核，验证活塞在整个行程中与气缸壁、连杆、气门等周边部件的间隙是否符合设计要求，避免运动干涉。同时还要结合热力学仿真结果，校核活塞在工作温度下的变形量，对冷态下的结构尺寸做预修正，保证热态下各配合面的间隙处于合理区间。
