十字轴式万向传动连接结构设计

　　在各类需要变角度传递扭矩的传动链路里，这类十字轴式万向连接结构是解决轴系不对中、角度偏移工况的核心部件，日常在农用机械的动力输出端、工业输送线的变向传动段、小型机床的进给传动分支、甚至特种改装车辆的转向传动链路里都能见到它的身影。不同于刚性联轴器对两轴同轴度的严苛要求，这种结构允许相连两轴在一定角度范围内持续摆动，哪怕设备运行过程中因为机架振动、负载形变造成两轴相对位置出现偏移，也能持续稳定传递扭矩，不会出现刚性连接下的轴系憋劲、轴承过早磨损甚至轴段断裂的问题。

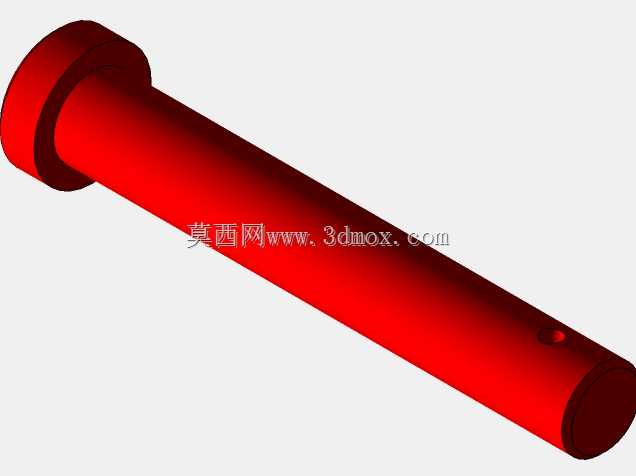

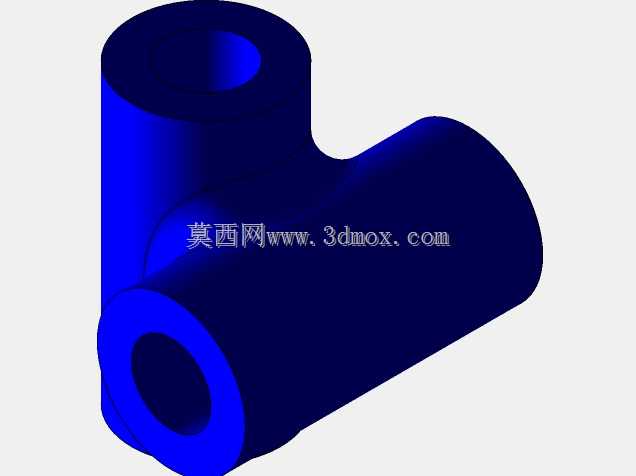

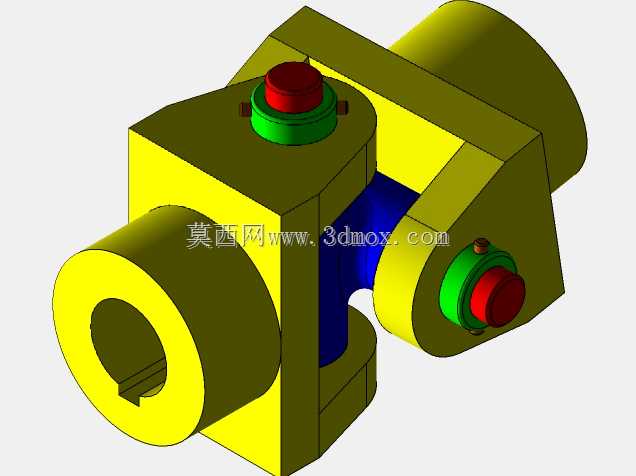

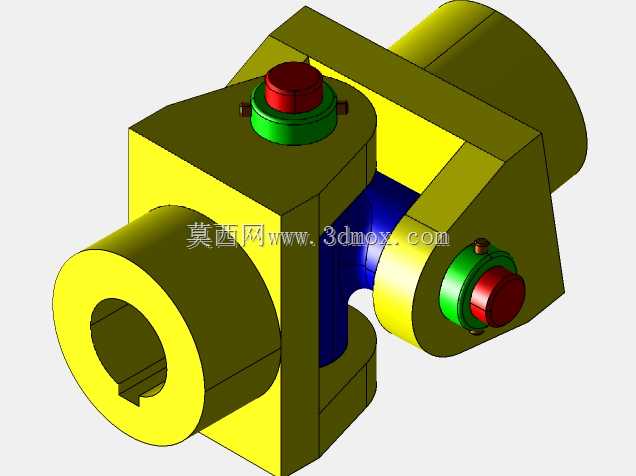

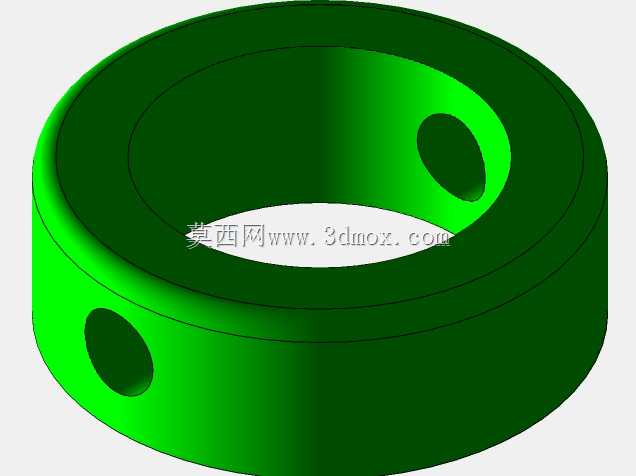

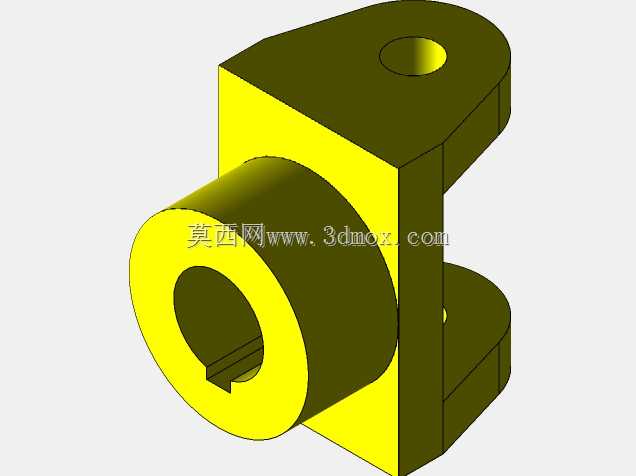

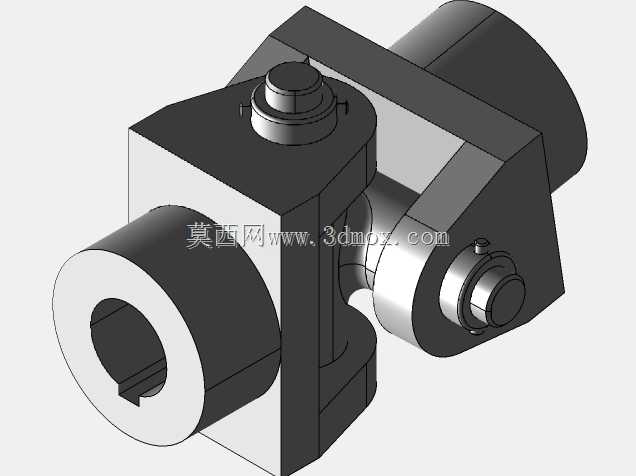

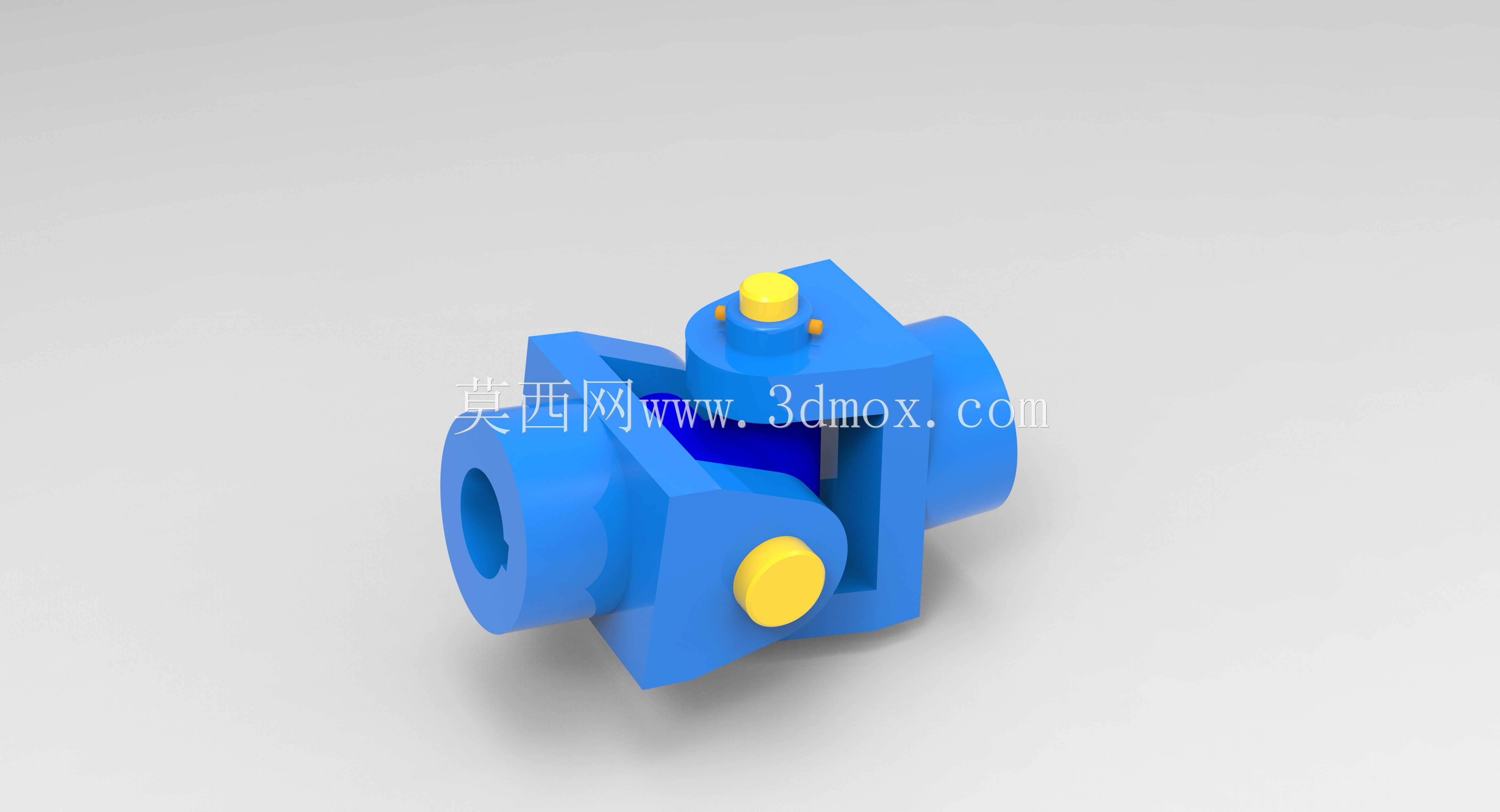

　　从结构设计逻辑来看，整个部件采用分体式壳体结构，两个带轴孔的连接端分别对接主动轴与从动轴，中间通过十字交叉的销轴结构实现两个方向的转动自由度，销轴端部设置的限位挡块与轴用挡圈配合，既保证销轴不会在运行中脱出，又预留了足够的转动间隙，避免角度摆动时出现结构卡滞。连接端的轴孔采用通孔设计，可根据实际对接轴的直径调整配合公差，常规工况下选用H7/k6的过渡配合即可满足扭矩传递需求，若用于大负载冲击工况，可在轴孔位置加工键槽，通过平键辅助传递扭矩，避免轴与孔之间出现相对转动磨损。

　　设计过程中需要重点关注两个核心边界：首先是最大摆角范围，这类小型万向节的单节允许工作摆角通常控制在15°到25°之间，若摆角超过设计阈值，十字销轴的受力点会偏移到轴孔边缘，造成局部应力集中，长期运行会出现销轴变形、壳体开裂的问题；其次是安装轴向尺寸，整个结构的轴向总长度需要匹配两端轴的伸出长度，连接端的轴孔深度要保证对接轴插入后有足够的接触面积，避免轴端悬臂过长造成运行抖动。壳体部分的壁厚设计需要结合额定传递扭矩核算，十字销轴的直径要满足剪切强度要求，销轴与壳体轴孔之间可根据运行转速选择是否加装铜套，高转速工况下加装自润滑铜套能大幅降低磨损，延长维护周期，低转速重载工况下可直接采用钢件配合，定期加注润滑脂即可。

　　实际选型应用时，需要先核算传动链路的最大瞬时扭矩，预留1.5到2倍的安全系数匹配对应规格的万向节，同时要确认两端连接轴的直径、键槽尺寸是否与万向节轴孔参数匹配，安装时要保证十字销轴的两个轴颈分别与两端连接叉的孔位同轴，避免强行装配造成初始应力。如果用于长距离的变角度传动，还可以成对使用两个万向节，通过中间轴连接，保证主动轴与从动轴的转速同步，避免单万向节传动时存在的转速波动问题，这种布置方式在汽车传动轴、长距离输送设备的传动系统中十分常见。

　　日常维护层面，这类结构的失效形式大多出现在销轴与轴孔的磨损位置，当配合间隙超过设计值的30%时，传动过程中会出现明显的冲击异响，此时需要及时更换销轴或者衬套，避免磨损进一步扩大造成整个连接结构报废。在粉尘、潮湿的恶劣工况下使用时，可以在销轴位置加装防尘密封圈，阻挡外界杂质进入配合面，减少磨粒磨损带来的寿命损耗。
