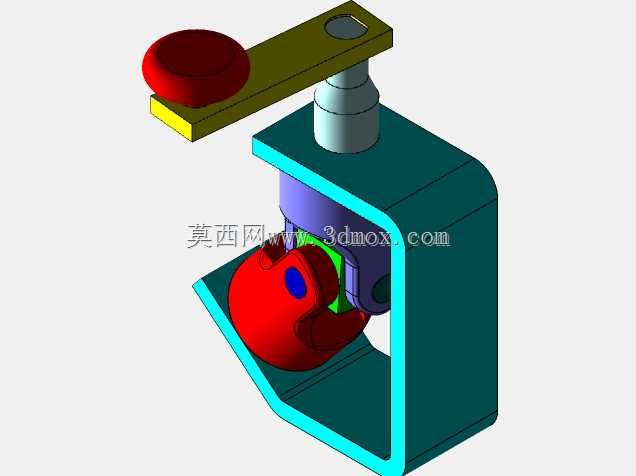

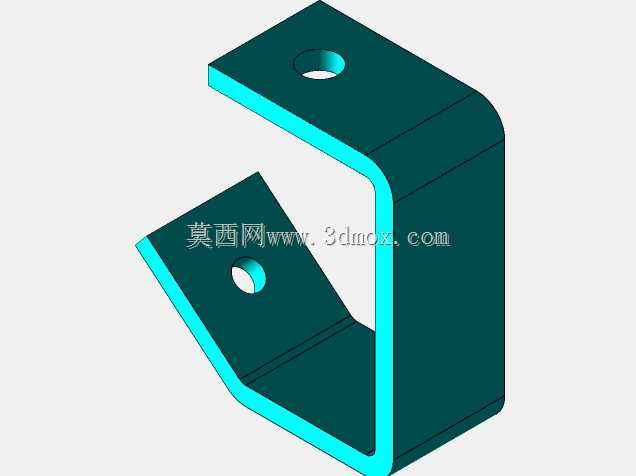

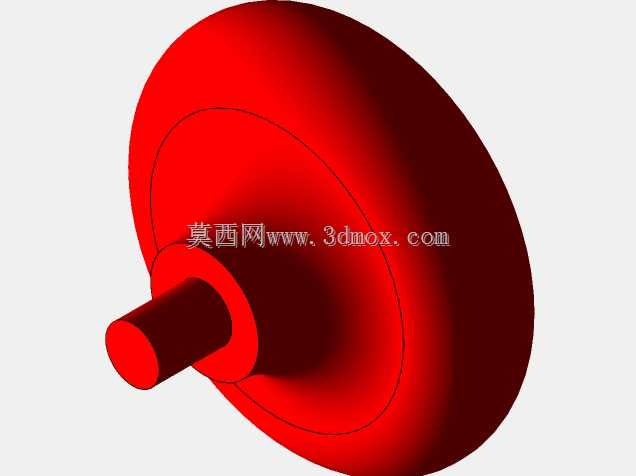

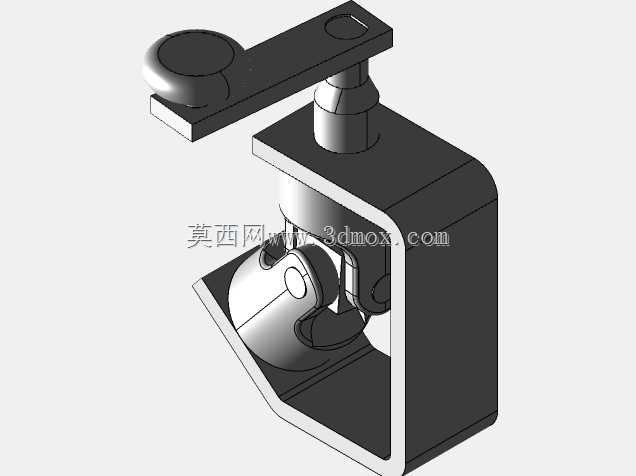

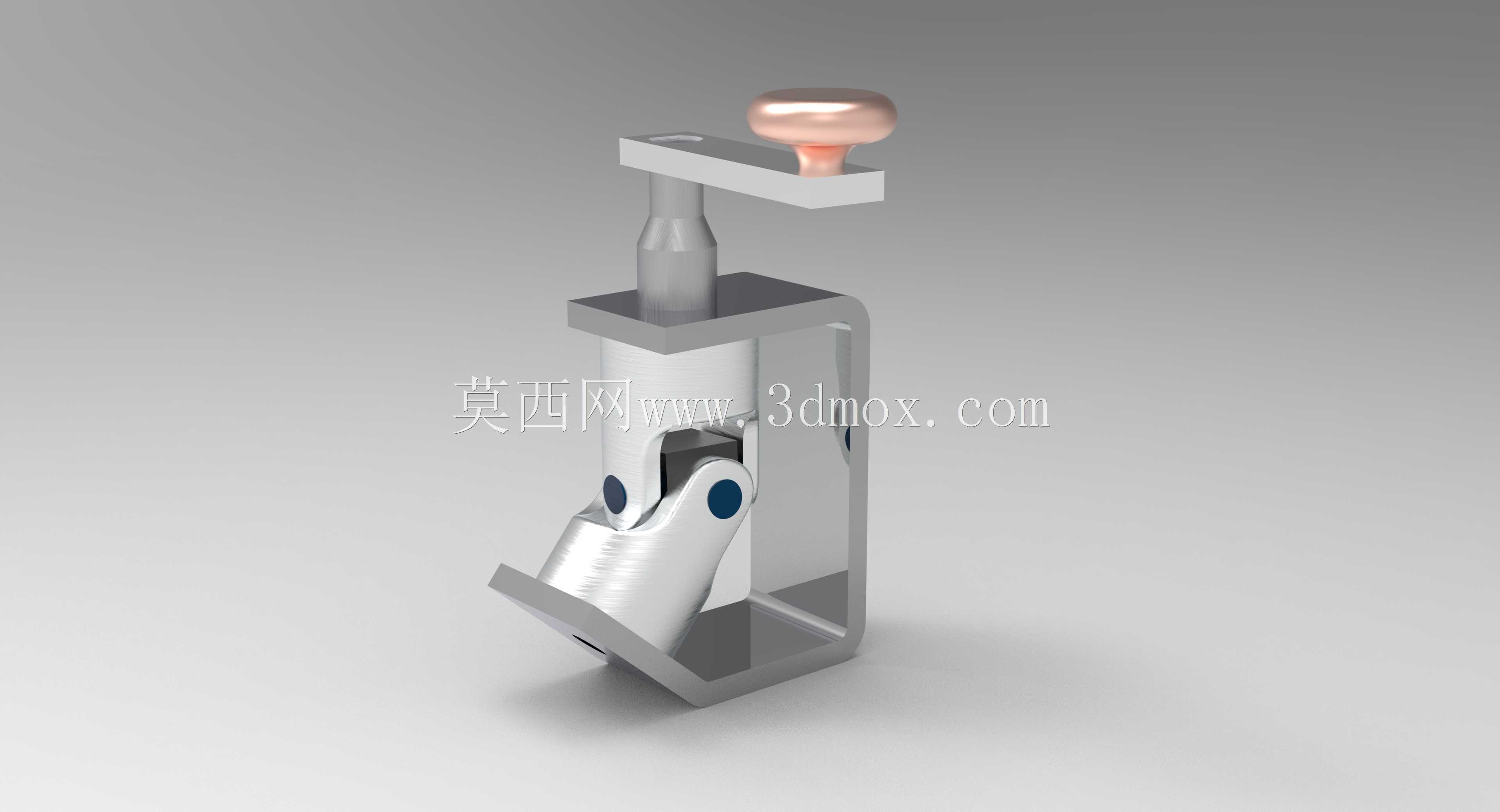

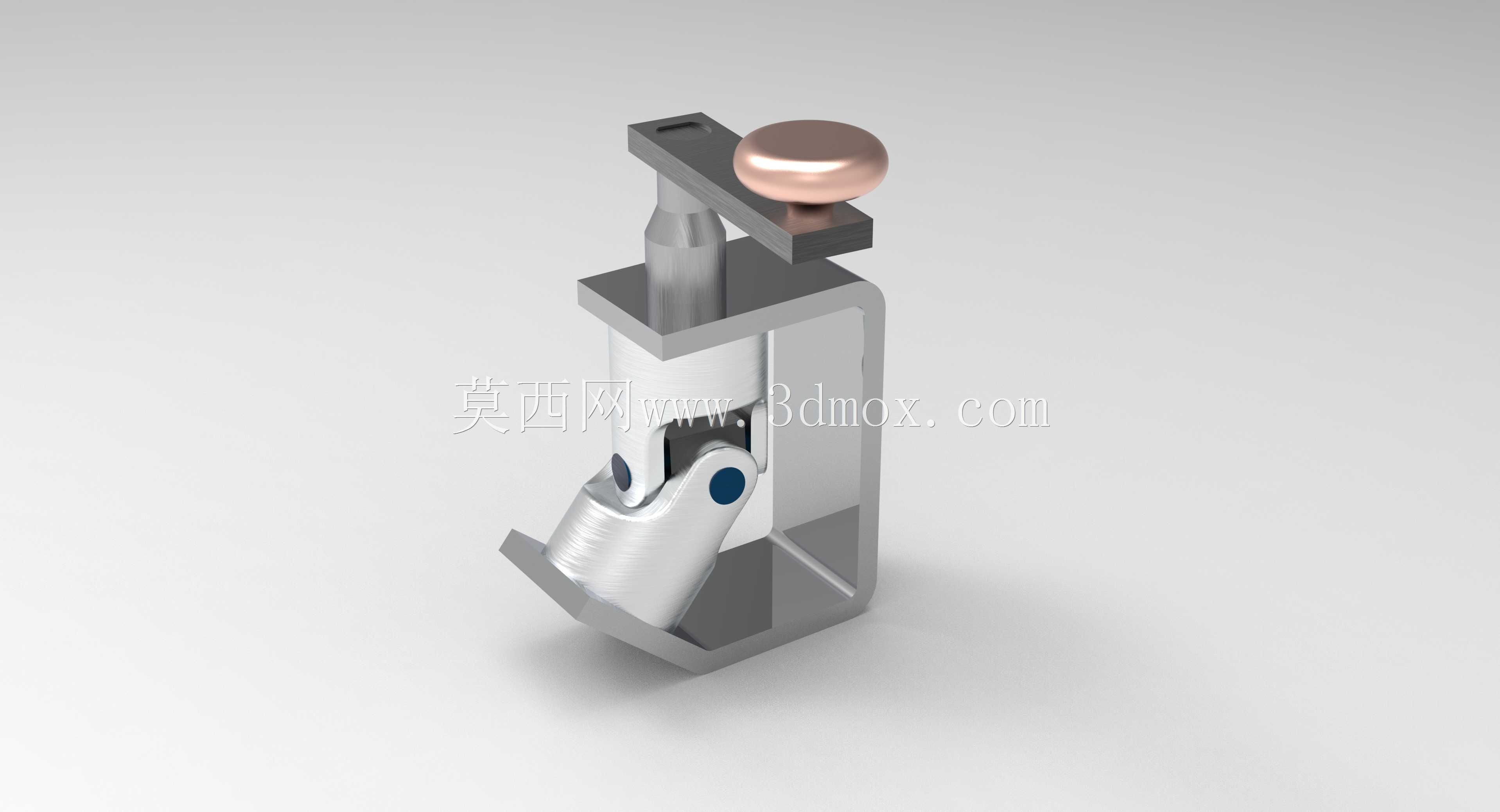

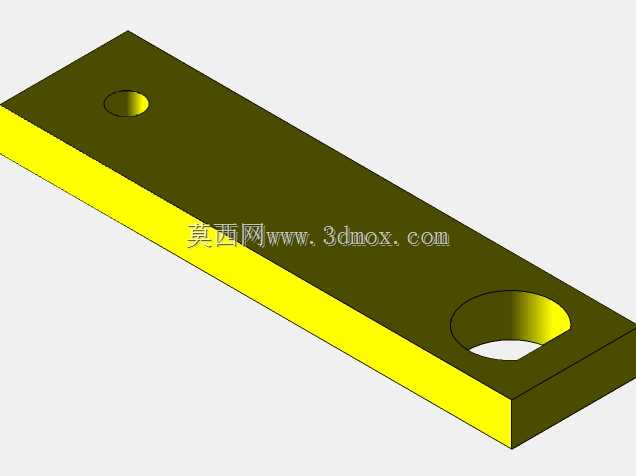

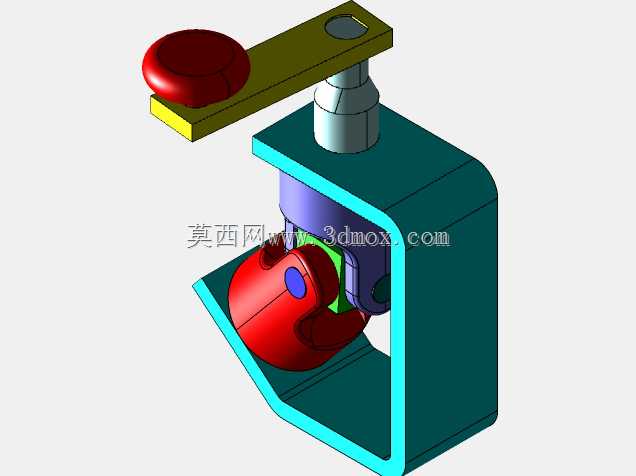

这类带操纵端的万向传动结构,常出现在需要小角度变向传递力矩、同时带手动锁止或调节功能的工位上,比如小型试验台的角度调节输出端、轻工设备的手动进给传动链路、专用工装的角度调整执行端,区别于汽车底盘上大尺寸的传动轴万向节,这类小型万向构件更侧重手动操作的适配性,不需要承受大扭矩冲击,但对铰接间隙、操作手感的一致性有明确要求。从结构上看,整个构件分为上部操纵段、中部支撑框架、下部万向铰接段三个部分,上部的蘑菇头操纵手柄做了圆弧过渡处理,握持时不会硌手,手柄下方的方形连接块直接插入操纵杆的上端定位槽,通过过盈配合或者横向销钉完成固定,不需要额外的紧固件外露,避免操作时勾挂衣物或者干涉周边部件。中部的U型支撑框架是整个构件的承载基体,

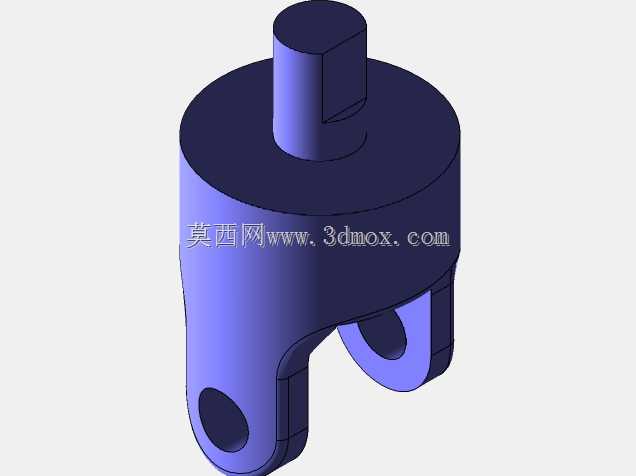

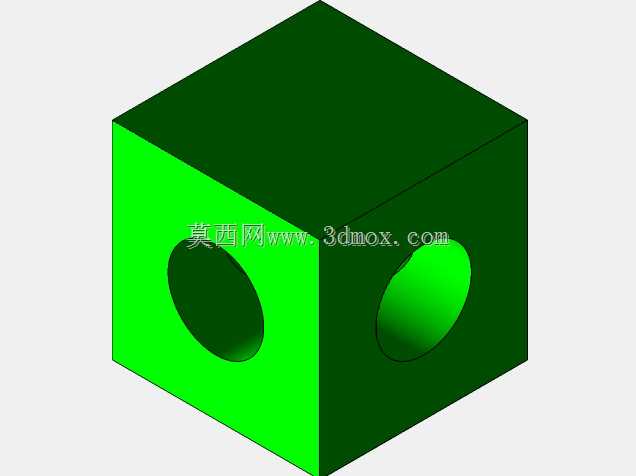

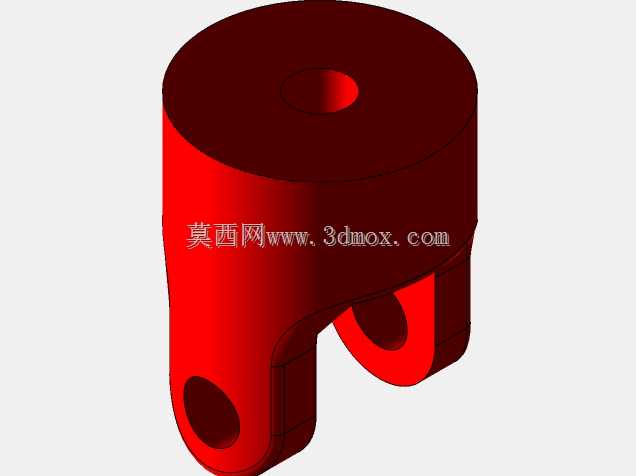

框架两侧的立板做了等厚处理,内侧的安装面经过平面度校准,保证十字轴安装后两侧铰接点的同轴度误差控制在极小范围内,不会出现转动卡滞的问题;框架的底部做了外翻的安装边,边上预留了两个沉头安装孔,安装时可以直接通过内六角螺栓固定在设备的安装基板上,沉孔设计可以让螺栓头完全埋入安装边内部,不会突出平面影响周边部件的布置。下部的万向铰接段采用十字轴式核心结构,十字轴的四个轴颈分别嵌入主动叉和从动叉的轴孔内,轴颈和轴孔之间预留了合适的配合间隙,既可以保证两个叉体能够绕十字轴中心在任意方向摆动,又不会因为间隙过大出现传动空程;从动叉的下端做了带角度的连接端面,端面中心预留了传动连接孔,可以和后续的输出轴或者执行构件通过键连接完成力矩传递,
端面的倾斜角度是根据实际工况的最大摆角需求设计的,避免摆动时和支撑框架的底部发生运动干涉。设计这类构件的时候,首先要确定的是下部万向节的最大摆角范围,这个参数直接决定了U型支撑框架的开口宽度和从动叉的外形尺寸,如果开口宽度过小,从动叉摆动到极限角度时会和框架立板发生碰撞,开口过大则会导致整个构件的外形尺寸冗余,浪费安装空间;其次要核算十字轴轴颈的剪切强度,虽然这类手动操作的构件承受的扭矩不大,但如果频繁带载操作,轴颈处的应力集中点容易出现疲劳磨损,所以在轴颈和叉体连接的位置都做了小圆角过渡,降低应力集中系数。安装边界方面,整个构件的安装基面为支撑框架底部的安装边平面,安装时需要保证基面和设备安装面的平行度,
否则会导致十字轴承受额外的倾覆力矩,加速铰接点的磨损;上部操纵杆的行程范围内不能有其他遮挡部件,保证手柄可以带动万向节完成全角度的摆动操作,操纵杆的伸出长度是根据人手操作的舒适行程确定的,过长会导致操作力矩过大,过短则会出现操作力不足、调节精度不够的问题。在实际使用场景中,这类构件不需要配套复杂的润滑系统,只需要在十字轴的铰接点处预留润滑脂加注的间隙,定期补充润滑脂就可以保证长期转动顺畅,铰接点的摩擦阻力经过调校,既不会因为阻力过大导致操作费力,也不会因为阻力过小出现定位后自行滑移的问题,能够在调节到目标角度后保持稳定的姿态,不需要额外的锁止结构就可以满足小负载工况下的定位需求。很多小型非标设备在设计手动角度调节机构的时候,往往会直接采用标准万向节搭配单独的操纵手柄,这样会导致整个机构的零件数量过多,安装时需要多次校准同轴度,而这种集成式的结构把支撑框架、万向铰接段、操纵手柄整合为一个整体模块,安装时只需要固定底部的两个安装点,就可以直接投入使用,大幅减少了现场装配的调试工作量,也降低了多零件装配带来的累积误差。
