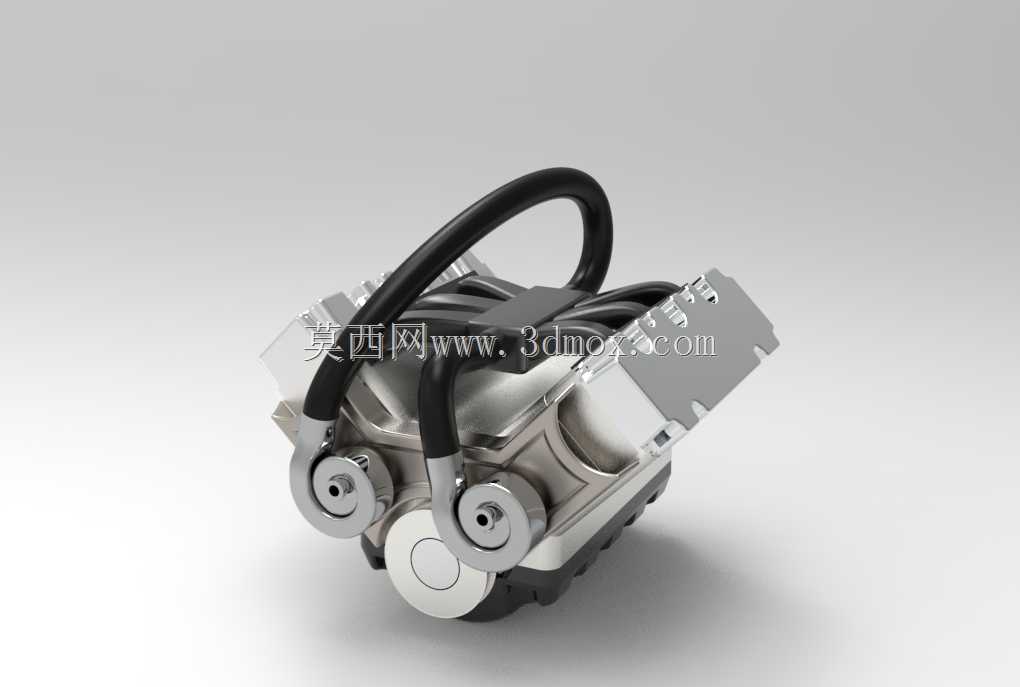

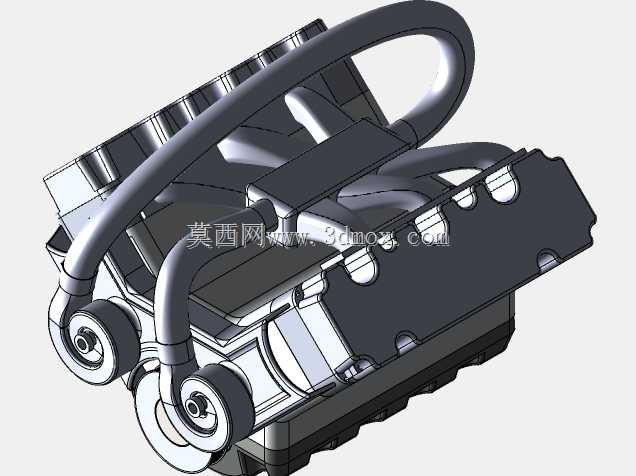

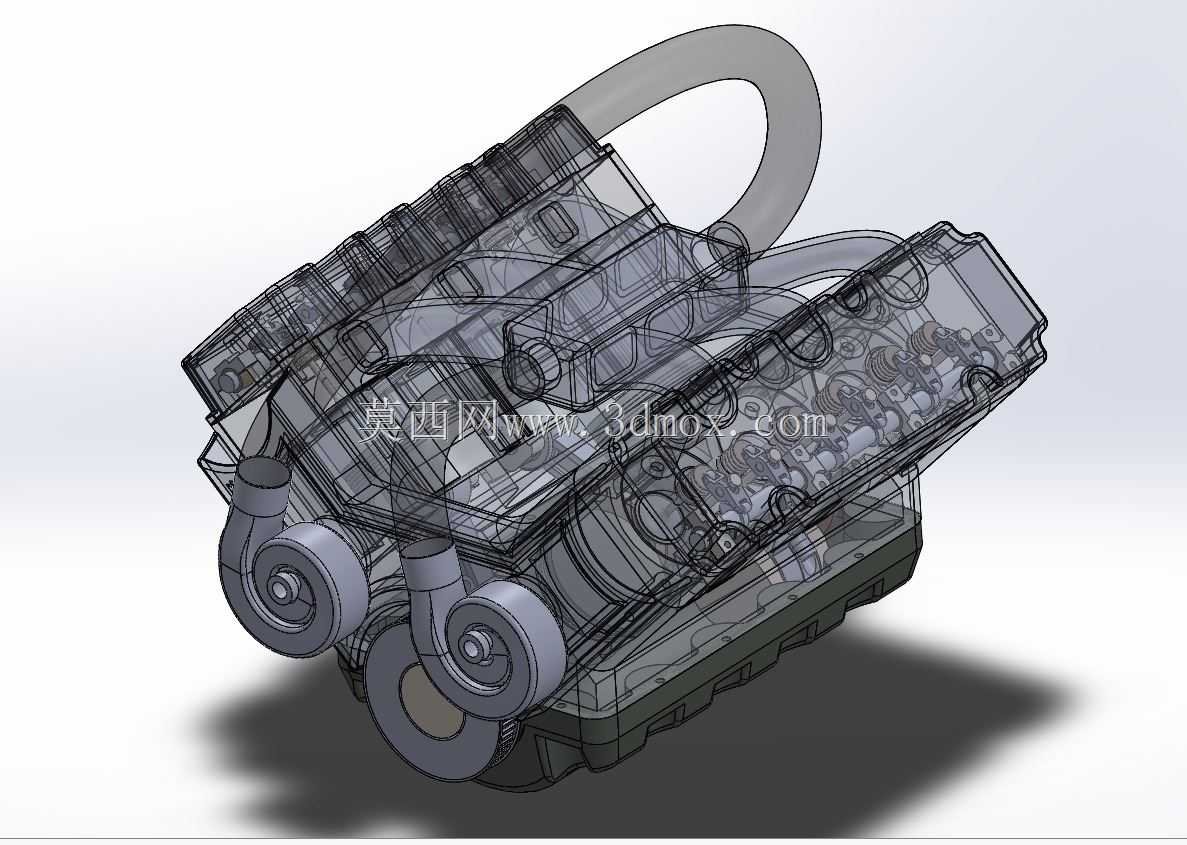

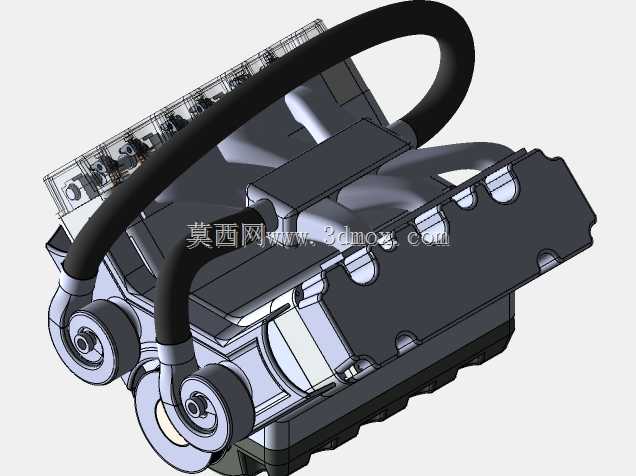

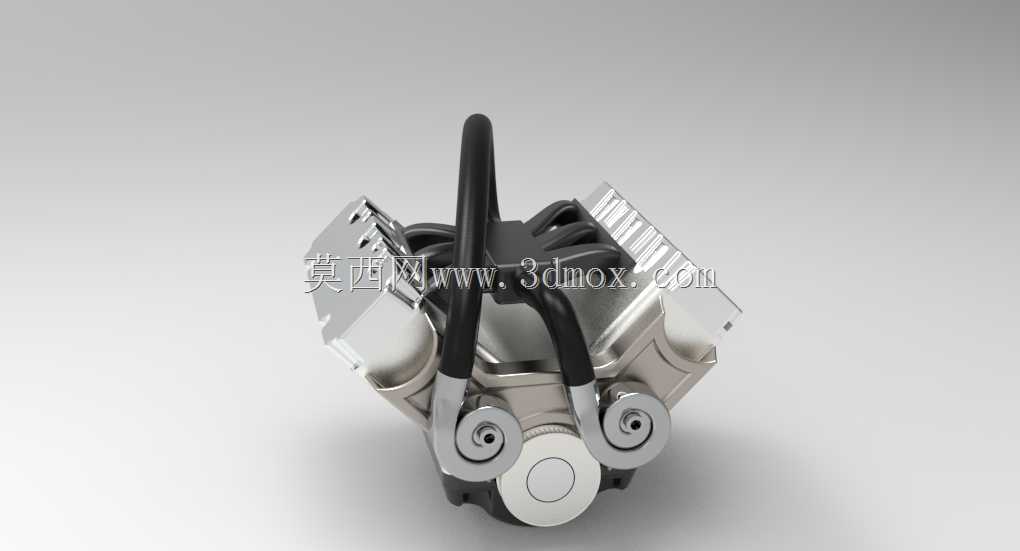

V型六缸汽车动力总成结构三维数模

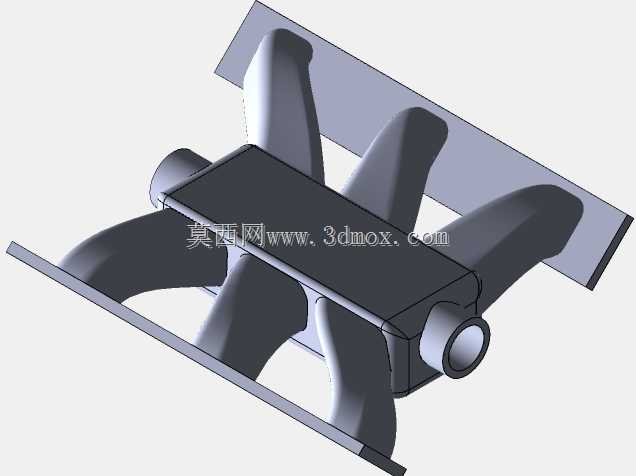

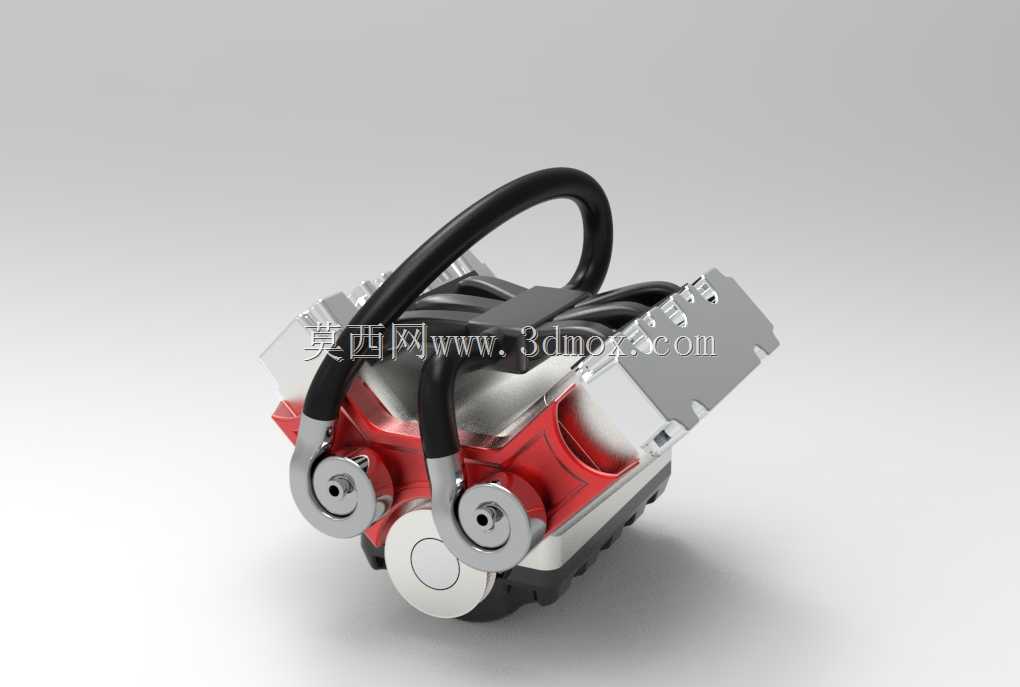

　　在乘用车动力总成开发、教学实训以及改装方案验证环节，V型六缸动力单元的结构参考价值始终处于较高水平，这套三维数模完整还原了量产V6机型的核心结构特征，可直接用于结构校核、原理演示以及周边配套部件的匹配设计工作。从实际应用场景来看，这类V6动力单元多用于中高端乘用车、轻型商用车辆以及部分小型工程作业机械的动力输出端，相比直列六缸机型，其轴向尺寸更短，能够在前置前驱、横置动力布局的车型舱体内留出更多空间给悬架、转向以及散热系统，同时V型夹角的结构设计可以抵消部分一阶、二阶往复惯性力，运行过程中的振动水平明显优于同排量直列四缸机型，对于提升整车NVH表现有直接帮助。数模还原的结构包含了缸体、缸盖、曲柄连杆机构、进排气歧管接口、

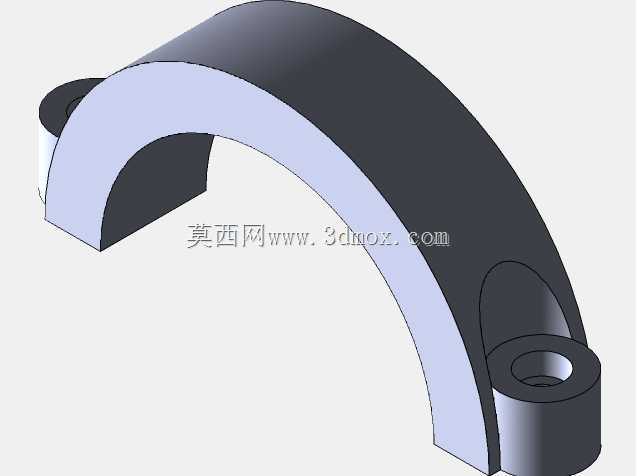

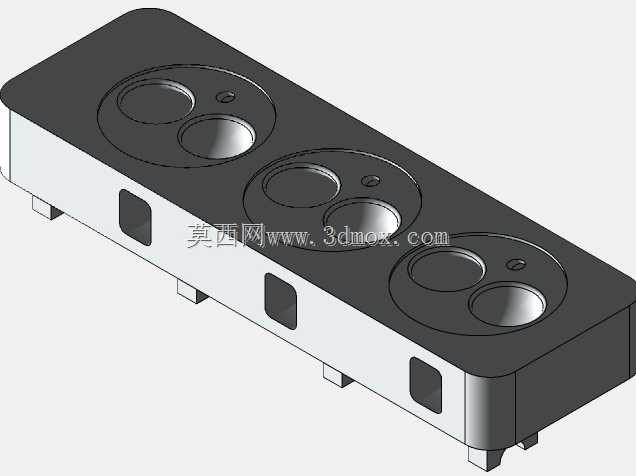

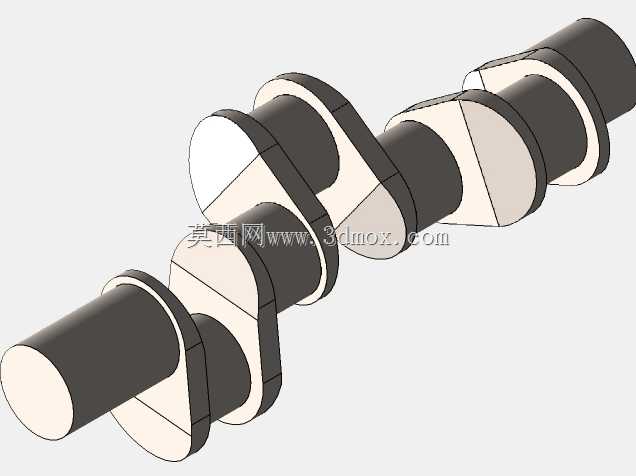

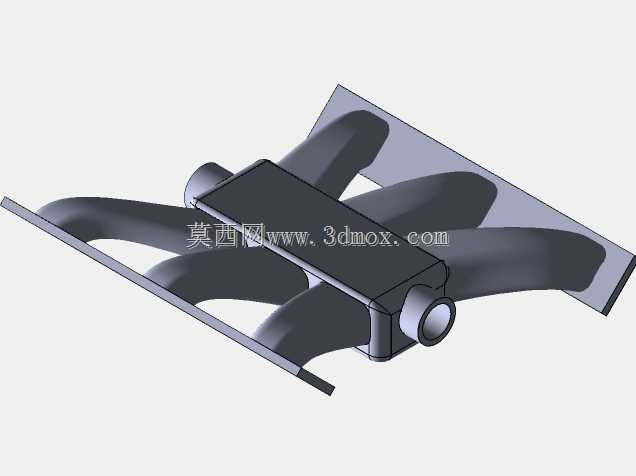

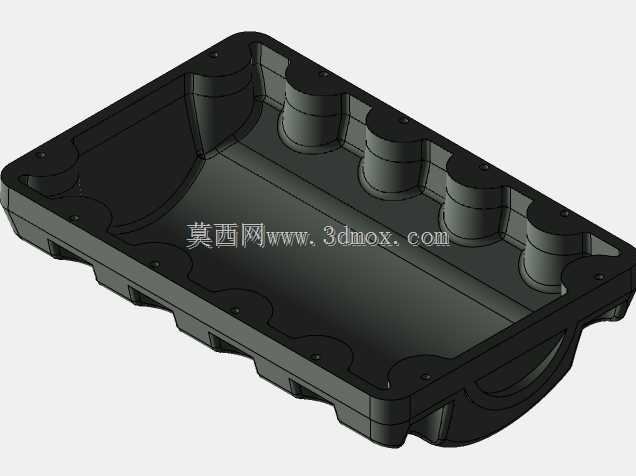

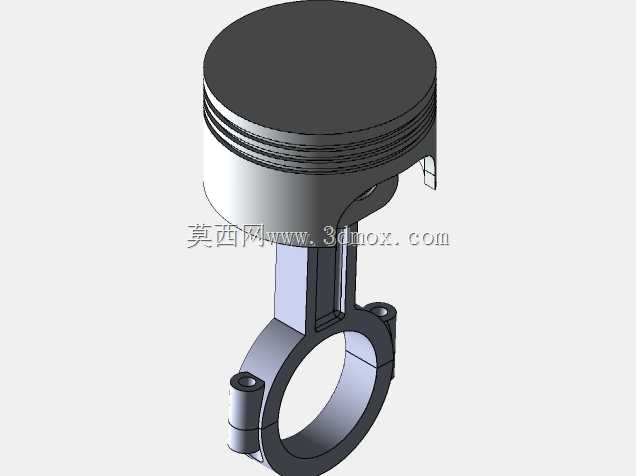

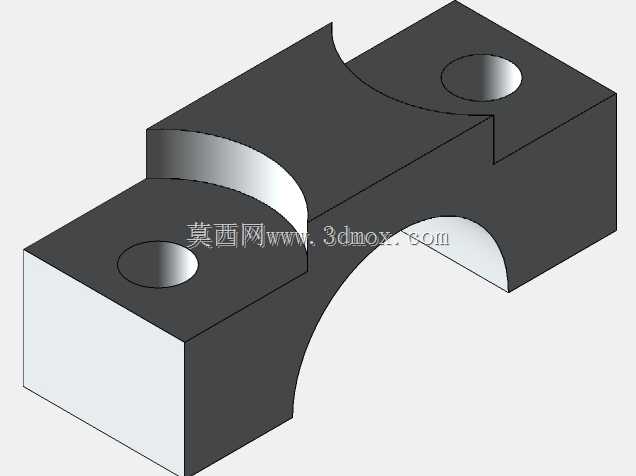

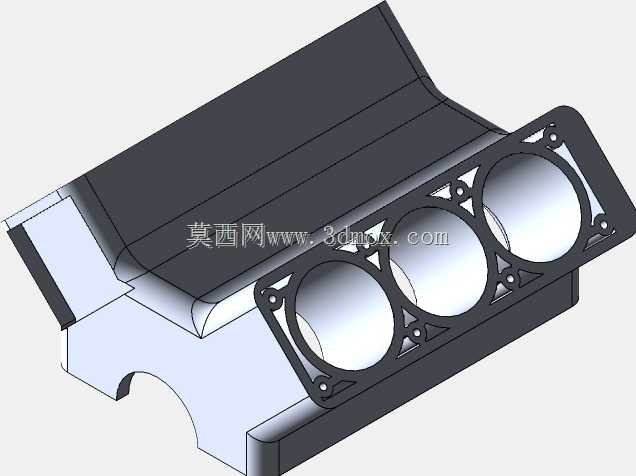

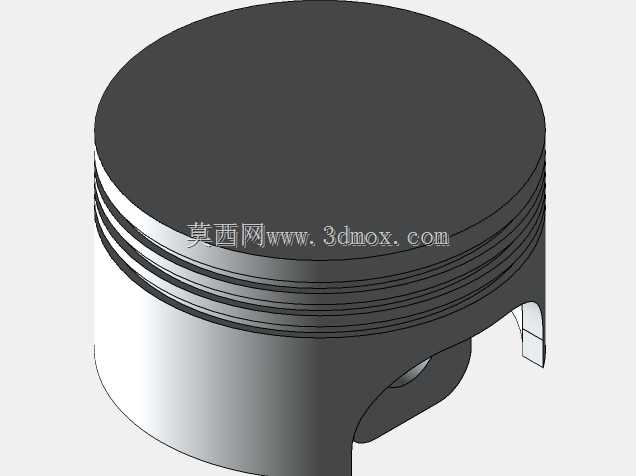

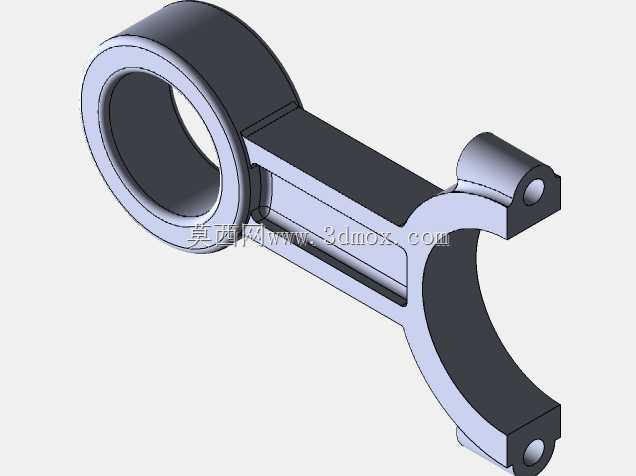

　　正时传动端以及外围附件安装位，在设计思路上完全遵循量产机型的工程逻辑：两侧缸体呈对称V型布局，夹角角度匹配主流民用V6机型的常用设定，曲轴采用全支撑结构，每个主轴颈对应一道主轴承盖，保证高转速工况下的曲轴刚性，连杆采用斜切口分型设计，满足大扭矩输出下的连杆强度需求，活塞顶部的燃烧室凹坑造型也做了还原，可直接用于燃烧室容积核算、压缩比计算等前期开发工作。从安装边界来看，这套数模的悬置安装点分布在缸体两侧下部，位置与量产机型的悬置硬点完全对齐，进排气侧的接口法兰尺寸、发电机与起动机的安装位、机油滤清器与油底壳的轮廓边界都做了精准还原，在做整车舱体布局校核时，可以直接导入数模核对周边部件的间隙，避免出现转向拉杆与油底壳干涉、

　　散热管路与排气歧管距离过近这类常见的布局问题。针对职业院校的内燃机原理教学场景，这套数模可以拆分出独立的曲柄连杆组件、配气凸轮组件、冷却水道与润滑油道的腔体结构，能够直观展示四冲程内燃机的进排气、压缩、做功循环过程，相比平面原理图更具空间立体感，学员可以通过数模的剖切视图直接观察到活塞运行到上止点时气门的开启状态、正时链条与凸轮轴的传动关系，快速建立对内燃机结构的空间认知。在改装方案验证环节，设计人员可以基于这套基础数模修改进气歧管的造型、加装机械增压组件的安装支架，或是调整排气头段的走向，不需要从零开始搭建基础缸体结构，能够大幅缩短前期方案的建模周期。需要注意的是，数模还原的是量产机型的常温装配状态尺寸，在做热态间隙校核时，

　　需要结合铝合金缸体、铸铁曲轴套的不同热膨胀系数预留合理的膨胀间隙，尤其是排气侧的周边部件，要考虑排气歧管在工作温度下的热变形量，避免长期运行后出现密封失效、部件干涉的问题。另外，数模上的附件轮系安装面也做了完整还原，在匹配空调压缩机、转向助力泵、发电机等外围附件时，可以直接通过安装面的孔位坐标定位附件位置，快速完成轮系的包络设计，核对皮带的张紧行程与轮系的平面度，避免运行过程中出现皮带跑偏、异常磨损的问题。
