车辆悬架用弧形钢板弹簧结构设计

　　在商用车、非道路工程车辆以及部分硬派越野车型的悬架系统中，钢板弹簧始终是承担承重与缓冲功能的核心弹性部件，区别于螺旋弹簧仅能承载垂直载荷的特性，这类多片叠合或单片变截面的弧形板簧结构，可同时传递垂直力、纵向力以及侧向力矩，在兼顾承载能力的同时，还能通过片间摩擦提供一定的阻尼衰减效果，大幅降低悬架系统对额外减震元件的性能依赖。本次设计的单片式弧形板簧，主要面向轻型载货车辆的前悬架、低速农用运输车辆的后悬架，以及部分小型工程机械的行走机构缓冲场景，这类应用场景普遍存在载荷波动范围大、行驶路况复杂、维护保养条件有限的特点，对弹性元件的抗疲劳性能、安装适配性都有较高要求。从结构设计思路来看，这款板簧采用等强度变曲率弧形设计，

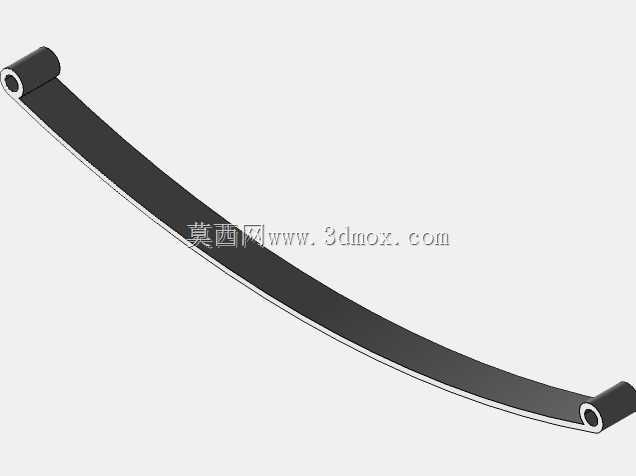

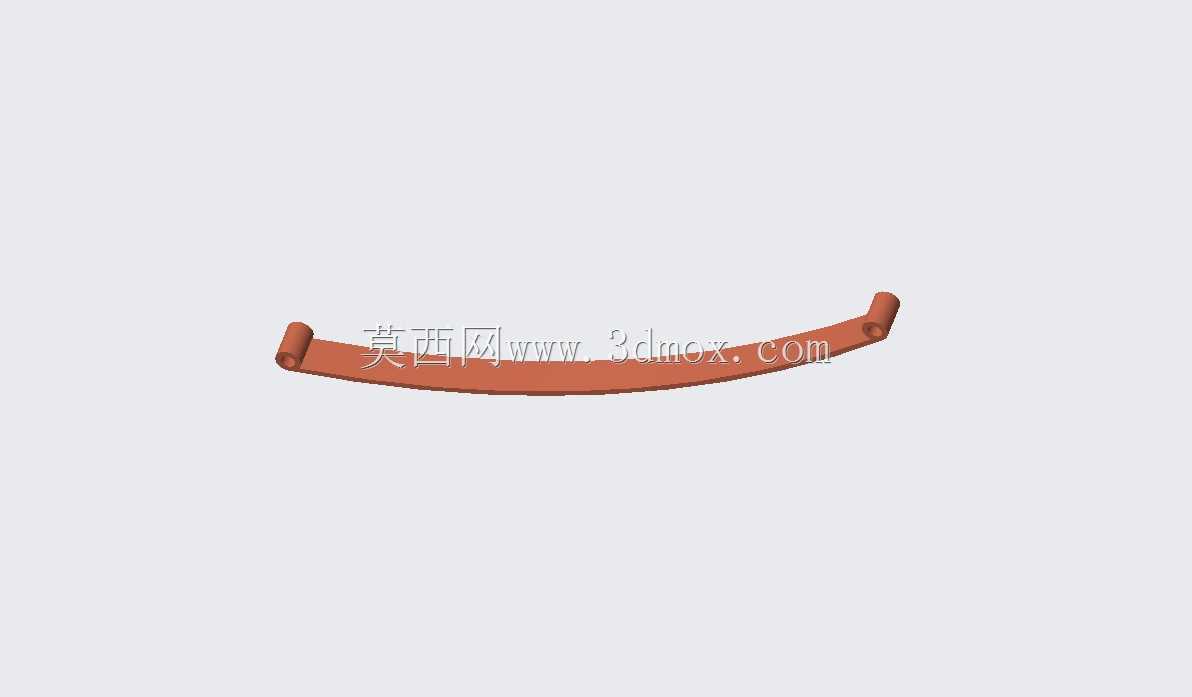

　　整体沿长度方向呈现中间平直、两端向上卷曲的形态，中间段为主要的承载接触区，设计时预留了与车桥安装座匹配的平面贴合区域，避免安装后出现应力集中点；两端的卷耳结构直接加工成型，无需额外拼接衬套座，卷耳内孔尺寸按照通用的悬架销轴直径设计，可直接匹配市场上通用的橡胶衬套，降低配件替换的适配成本。不同于多片板簧需要通过中心螺栓、簧夹固定叠层结构，单片式结构完全消除了片间摩擦带来的磨损问题，长期使用后不会出现片间窜动、异响等常见故障，同时整体重量比同承载能力的多片板簧降低约30%，符合当下车辆轻量化的设计趋势。在功能特性层面，这款板簧的弧高设计充分考虑了满载状态下的变形量，空载状态下的弧高预留了足够的缓冲行程，当车辆经过颠簸路面时，

　　板簧沿弧形方向产生弹性变形，可将路面传递的冲击动能转化为板簧的弹性势能，避免冲击直接传递到车架造成货箱货物损坏或者驾乘人员的不适感；两端卷耳的位置精度控制在±0.2mm范围内，安装后可保证悬架运动过程中板簧的摆动轨迹与设计值一致，不会出现运动干涉、卡滞等问题。安装边界方面，板簧总长度适配常见的1.2-1.5吨级轻型车桥的安装距，中间安装平面的宽度与标准U型螺栓的跨距匹配，无需对车桥安装座进行二次改造即可直接装配；卷耳中心到板簧中心的距离对称设计，可实现左右悬架部件的通用互换，减少备件储备的品类。设计过程中针对板簧的应力分布做了多次迭代优化，通过调整不同区段的曲率半径，让板簧在额定载荷下各截面的应力值保持在材料许用应力的70%以内，

　　避免长期交变载荷下出现疲劳断裂；卷耳与板簧主体的过渡区域采用大圆弧过渡，消除了直角结构带来的应力集中隐患，同时对板簧表面做了喷丸强化处理，进一步提升表面压应力，延长疲劳使用寿命。在实际装车验证场景中，这款板簧在额定载荷下的静挠度控制在合理区间，既不会因为刚度过大导致车辆颠簸感强烈，也不会因为刚度过小导致满载时悬架行程击穿，匹配相应的减震器后可获得兼顾承载与舒适性的悬架表现；针对非道路场景的使用需求，板簧的材料选用60Si2Mn弹簧钢，具备良好的淬透性与抗冲击性能，即使在低温环境下也不会出现脆断问题，完全适配矿区、农田等复杂路况的使用要求。不同于空气弹簧需要配套气路、控制系统才能工作，钢板弹簧的结构完全为纯机械结构，故障模式简单易排查，即使出现损坏也可快速更换，对于运维条件有限的场景来说，这种可靠性优势是其他弹性元件无法替代的。设计时还充分考虑了板簧的运动校核，当悬架跳动到极限行程时，板簧的最大变形量不会超过材料的屈服极限，同时两端卷耳的摆动角度不会超出衬套的允许偏转范围，避免衬套过早损坏；板簧的宽度设计兼顾了侧向稳定性，过窄的板簧会导致车辆转向时侧向刚度不足，出现侧倾过大的问题，过宽则会增加不必要的重量与材料成本，本次选取的宽度值经过多轮操稳仿真验证，可满足对应车型的侧倾刚度要求。
