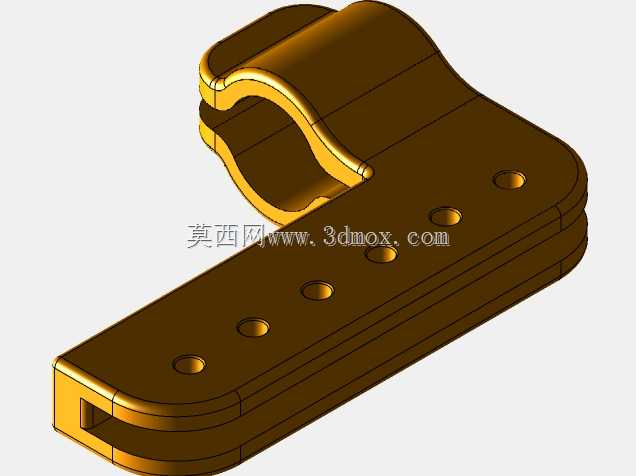

钢制L型带孔滑块法兰连接结构

　　这类带弧形夹持端的L型滑块法兰，在轻工输送线、可调式工装夹具、小型自动化工位的位置调节机构中应用十分广泛，日常设备维护、非标设备改型时经常会碰到这类结构的选型与建模需求。从实际使用场景来看，该部件主要承担两个核心功能：一是通过下端的弧形抱合结构，与圆轴类导向件实现滑动配合，完成沿轴方向的位置滑移调整；二是通过立板上的阵列通孔，完成外接功能组件的锁紧固定，实现外接部件的高度、角度位置可调，常见于包装线的导料杆安装座、工装台的挡块固定座、小型检测设备的传感器安装支架等工位。

　　从结构设计逻辑来看，整体采用L型一体化折弯式结构，没有额外的拼接焊缝，整体采用钢材切削加工成型，刚性表现优于焊接拼接件，能承受中等载荷下的径向受力，不会出现长期使用后拼接位变形松脱的问题。下端的弧形夹持槽采用双圆弧过渡的开口结构，槽口边缘做了R角倒圆处理，一方面是装配时能快速卡入对应直径的导向圆轴，避免锐边刮伤轴面的镀铬层或者氧化层，另一方面槽型的弧度与配合轴径做了间隙配合公差预留，滑动过程中不会出现卡滞，同时能保证配合间隙控制在合理范围，避免滑移时出现过大的晃动量。立板部分做了端部圆弧收边处理，没有尖锐的直角结构，既减少了安装时的磕碰划伤风险，也能在同等板材厚度下降低立板端部的应力集中，当外接部件施加侧向载荷时，应力能顺着圆弧面均匀分散，不会在直角转角处出现应力断裂的问题。立板上的六个等距阵列通孔，孔位间距按照通用安装模数做了排布，能适配多数标准件的安装孔距，安装时可以根据实际需要的固定高度选择对应孔位锁紧，不需要额外做打孔加工，调整范围覆盖立板的有效工作长度，能满足多数工位的位置调节需求。

　　从安装边界尺寸来看，设计时需要重点关注几个配合尺寸的公差控制：首先是下端弧形槽的内径尺寸，需要与配合的导向轴直径做H8/f7的间隙配合，保证滑动顺畅的同时控制径向窜动量不超过0.1mm，避免外接部件安装后出现位置偏移；其次是立板上安装孔的中心距公差，需要控制在±0.05mm以内，保证外接部件安装时孔位对齐，不会出现强制装配带来的内应力；再者是L型转角处的过渡圆角，不能小于板材厚度的三分之一，避免淬火或者受力时出现转角开裂；立板的平面度需要控制在0.08mm以内，保证外接部件安装后贴合紧密，不会出现安装倾斜的问题。另外，部件的整体厚度需要根据承受的载荷计算，常规工况下采用8-12mm厚的钢材加工即可满足使用需求，如果是重载工况，可以适当增加板材厚度，同时对安装孔做沉头处理，避免锁紧螺栓的头部突出立板平面，干涉外接部件的安装。

　　在实际建模过程中，需要重点注意几个结构细节的处理：一是弧形槽与立板连接的过渡位置，要做平滑的曲面过渡，不能出现直角棱边，避免加工时出现应力集中，同时也能减少滑动过程中与轴端部件的干涉；二是所有孔位的边缘都要做0.5mm的倒角处理，去除钻孔产生的毛刺，避免安装时毛刺脱落掉入配合间隙造成卡滞；三是立板的圆弧端部要与两侧平面做相切过渡，保证加工时铣削路径顺畅，不会出现接刀痕。这类结构在设计时不需要做额外的表面处理，常规发黑处理即可满足防锈需求，如果是在潮湿工况下使用，可以做镀锌或者镀镍处理，提升部件的耐腐蚀性能。实际装配时，下端弧形槽卡入导向轴后，可以通过额外的锁紧螺钉在槽侧的预留螺纹孔处锁紧，调整到目标位置后锁紧即可完成固定，不需要额外的焊接或者粘接，拆装调整都十分方便，能大幅缩短设备调试的时间，降低后期维护的更换成本。
