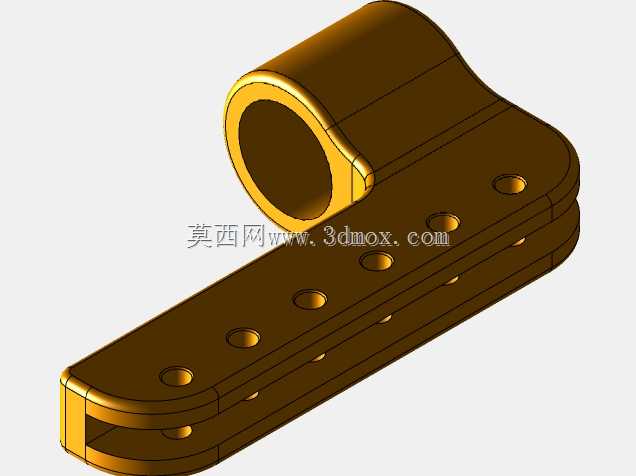

L型钢制滑块法兰连接结构

　　这类L型结构的滑动法兰，在轻工自动化输送线、小型专用工装夹具的往复滑移机构里应用十分普遍，和常规圆盘式法兰的紧固连接定位不同，它同时承担了滑移导向、铰接承载、多位置安装固定的复合功能，很多做非标设备的结构工程师在设计直线往复动作的执行端时，常会用到这类构件来减少零件数量，压缩装配空间。从实际工况承载来看，该法兰底部的环形套是核心的滑移配合部位，内孔需要和配套的导向光轴做间隙配合，配合公差一般选H8/f7的精度等级，既能保证轴向滑动时无卡滞，也能控制径向晃动量在0.05mm以内，避免动作端出现位置偏差；套体的壁厚设计经过受力校核，在承受单侧150N以内的径向载荷时，不会出现塑性变形，完全满足小型自动化设备的动作端负载要求。

　　竖直臂上的一排等距通孔是安装调节位，孔间距按照通用的安装模数设计，配套的执行元件比如拨叉、挡块、检测支架可以根据实际行程需求选择不同的孔位固定，不需要额外加工调整垫片或者转接板，能大幅缩短现场装配调试的周期，每个通孔的孔口都做了0.5mm的倒角处理，既可以去除机加工产生的毛刺，也能在穿装固定螺栓时起到导向作用，避免螺纹错牙损伤紧固件。设计时特意在环形套和竖直臂的连接位置做了大圆弧过渡，没有采用直角转接结构，这是因为该位置是应力集中的高发区域，设备长期往复动作时，直角转接处很容易因为交变载荷产生疲劳裂纹，大圆弧过渡可以将应力峰值降低40%以上，大幅提升构件的疲劳寿命；整体材质选用45号优质碳素结构钢，加工完成后做调质处理，

　　硬度控制在HB220-250区间，既保证了基体的强度和韧性，也让配合面具备足够的耐磨性能，不需要额外做表面淬火就能满足每年百万次往复滑动的磨损要求。从安装边界来看，底部环形套的轴向长度要比配合光轴的直径大1.2倍，保证滑动时的导向长度足够，不会出现偏载卡涩的问题；竖直臂的厚度根据安装孔的大小匹配，确保螺栓穿装后孔壁的剩余壁厚满足挤压强度要求，不会因为紧固力过大导致臂体变形。在实际装配场景中，这类滑动法兰不需要额外配置导向键或者定位销，依靠环形套和光轴的配合就能实现稳定的直线滑移，竖直臂上的多组安装孔可以兼容不同规格的执行元件安装，不管是用来带动料仓的挡料块往复动作，还是作为工装夹具的压紧臂铰接基座，都能直接适配，不需要二次改制。

　　很多工程师在设计这类构件时容易忽略竖直臂和环形套的垂直度要求，实际上两者的垂直度公差需要控制在0.02mm/100mm以内，否则安装在竖直臂上的执行元件会出现位置偏斜，导致动作卡滞或者受力不均，建模时需要特意标注该形位公差要求，给后续机加工明确精度基准。另外，该法兰的所有外露棱边都做了倒钝处理，避免装配调试时划伤操作人员，也不会在长期使用中因为棱边应力集中产生崩缺；环形套的两端内孔口做了1mm的导入倒角，装配光轴时可以顺利导入，不会刮伤光轴的表面镀层，也能避免配合面被切屑刮花导致滑动阻力增大。在一些需要频繁调整执行位置的工位上，这种带多排调节孔的滑动法兰比固定式法兰的适配性强很多，不需要重新加工零件就能调整安装位置，能大幅降低设备改造成本，缩短产线调试的周期。
