L型带凸台铰接安装角块结构设计

　　在自动化生产线的工位定位、小型工装夹具的角度支撑、输送线侧边的挡停机构安装场景中，这类L型角块是出现频率极高的结构连接件，不同于普通的等边角钢焊接件，这款一体加工成型的角块在结构刚性、安装定位精度上有明显优势，能避免焊接带来的变形问题，在需要反复拆装调整的工位上，长期使用也不会出现焊缝开裂、定位偏移的问题。

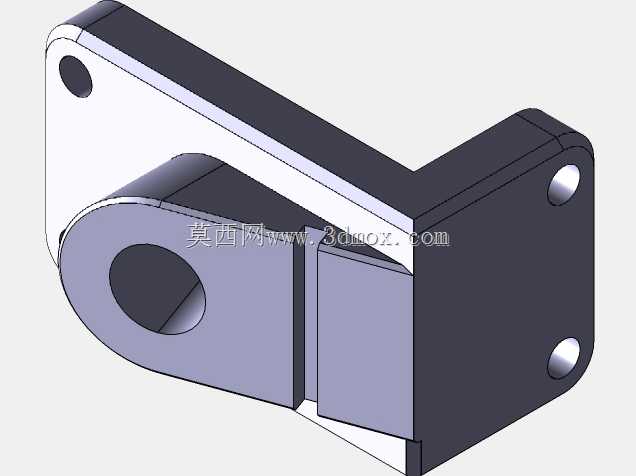

　　从结构功能上看，这款角块的垂直立板顶部做了带通孔的铰接凸台结构，凸台内的通孔可以穿装销轴、铰接螺栓，用来连接需要小角度摆动的连杆、摆臂或者检测元件安装支架，凸台侧面做了斜向加强筋连接立板与水平底板，筋板的厚度根据整体受力做了等强度设计，既不会因为筋板过厚增加不必要的重量，也能在承受铰接点的径向载荷、摆臂传递的交变冲击力时，避免凸台根部出现应力集中断裂的问题。水平底板上预留了两个沉头安装孔，安装时可以将内六角螺栓完全沉入孔内，不会在底板表面突出螺帽，避免干涉上方安装的其他部件，垂直立板的侧面也预留了一个螺纹安装孔，可以用来侧向顶紧销轴、或者安装小型的限位挡块，拓展使用场景。

　　设计这类角块的时候，首先要明确安装边界的限制：水平底板的长度要匹配安装基面的螺孔间距，不能超出安装面的边缘，否则会出现螺栓无法锁紧、底板悬空受力的问题；立板的高度要根据铰接点的中心高要求确定，保证铰接后连接的摆臂不会和底板、安装基面产生运动干涉；凸台的通孔直径要和常用的标准销轴直径匹配，孔的内壁粗糙度要控制在Ra1.6以内，减少销轴转动时的磨损，延长部件的使用寿命。L型的拐角处做了R角过渡，而不是直角清根，一方面是加工时铣刀可以直接走圆弧过渡，不需要额外的清根工序，降低加工成本，另一方面也能避免直角处的应力集中，在承受冲击载荷时不会从拐角处开裂。

　　实际选型使用时，要先核算铰接点的受力大小，如果是用来连接较重的摆臂、或者承受较大的往复冲击力，需要确认角块的材质是否满足强度要求，常规工况下采用45号钢调质处理即可，在有耐腐蚀要求的工位可以更换为304不锈钢材质，安装时底板的沉头孔要和基面的螺孔对正，锁紧螺栓时要对角均匀施力，避免底板因为受力不均出现翘曲，导致铰接孔的轴线偏移，影响摆臂的转动灵活性。这类角块也可以根据实际安装需求做小范围的尺寸调整，比如更改底板的安装孔间距、调整凸台的高度、更换通孔的直径，不需要大幅改动整体结构就能适配不同的工位需求，相比定制复杂的专用安装座，这类标准化的角块能大幅缩短设计和加工周期，降低设备的制造成本。在很多小型非标设备的框架搭建中，这类角块也可以用来做型材框架的角部加强连接，相比普通的角码，带铰接凸台的结构还能额外实现摆动部件的安装，减少额外的零件设计，让整体设备的结构更加紧凑。
