钢铝材质U形夹连接组件结构设计

　　在各类需要实现铰接传动、部件可拆卸连接的工业场景里，U形夹类构件是应用频次极高的基础连接单元，从农用机械的杆件铰接、物流设备的连杆传动，到小型工程机械的操纵机构连接，都能看到这类构件的身影。这套U形夹组件采用钢与铝两种材质搭配设计，不同材质的选型完全对应不同受力工况的需求，钢制部件承担主要的载荷传递与抗冲击作用，铝制部件则用于对重量有控制要求的连接位置，兼顾结构强度与整机轻量化的平衡。

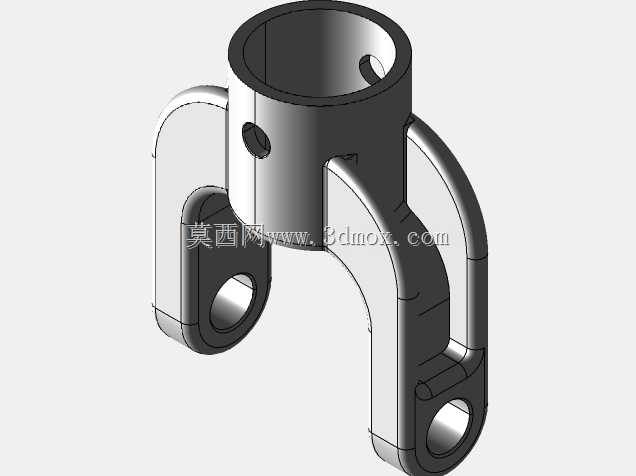

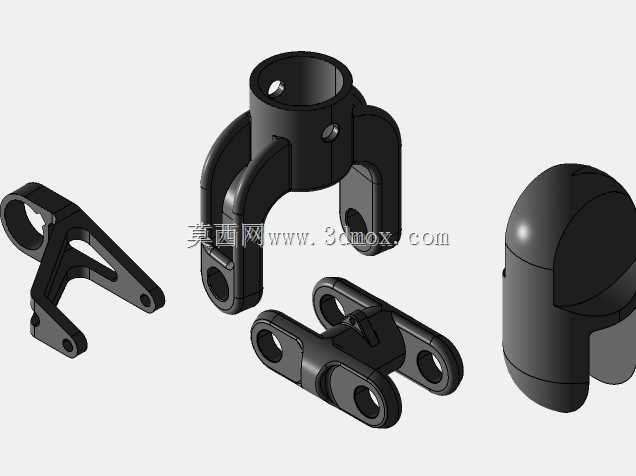

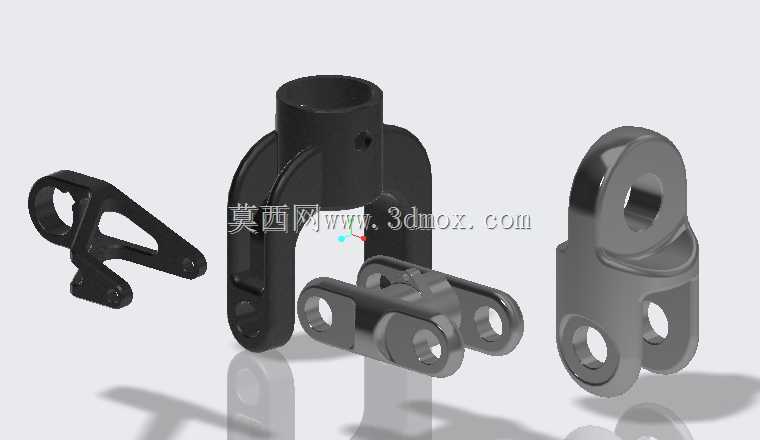

　　从实际功能来看，这套U形夹的核心作用是实现两个带铰接孔部件的可转动连接，同时预留了顶部的圆柱安装位，可直接与对应管径的圆管类杆件完成插接固定，不需要额外设计转接结构，减少了装配环节的零件数量。U形夹的开口间距经过精准核算，刚好适配配套铰接耳板的厚度，装配后不会出现横向窜动，两侧的同轴销孔在建模阶段就做了同轴度约束，避免穿销时出现卡滞、别劲的问题，长期转动工况下也能减少销轴的偏磨损耗。

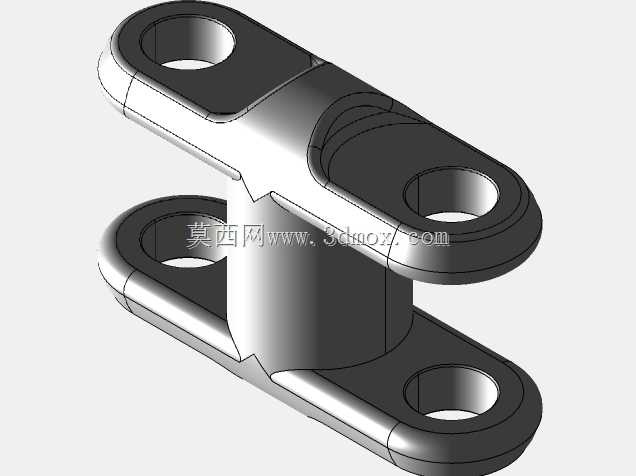

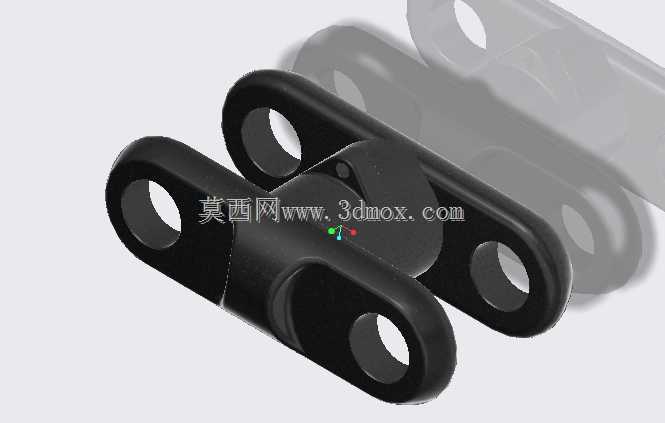

　　设计过程中首先考虑的是受力边界，钢制U形主体的壁厚做了加厚处理，在销孔位置做了局部的凸台加强，避免铰接点受拉时出现孔位变形，主体侧面预留的定位小孔，可用于安装弹簧销或者紧定螺钉，限制插接杆件的轴向位移，防止设备运行过程中杆件脱出。配套的双孔连接片采用对称结构设计，两个铰接孔的中心距严格匹配对应传动机构的行程要求，转动过程中不会出现运动干涉，边缘位置全部做了圆角过渡，既减少了热处理环节的应力集中问题，也能避免装配时锐边划伤操作人员。

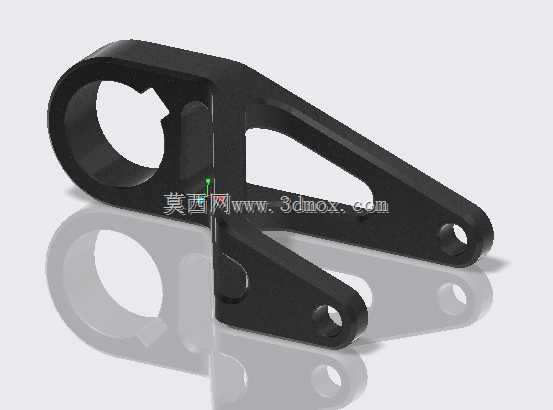

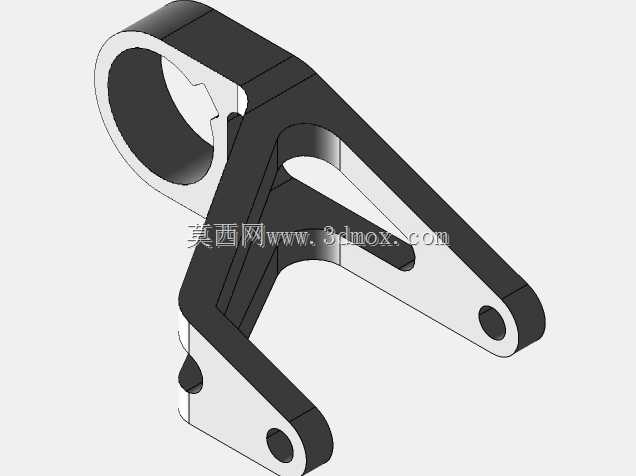

　　铝制铰接件的设计重点在重量控制，在保证销孔位置壁厚满足挤压强度要求的前提下，对非受力区域做了合理的减材处理，表面的圆弧过渡完全贴合应力走向，不会因为减材出现结构薄弱点。整套组件的安装边界清晰，所有铰接孔的孔径统一采用行业通用的销轴尺寸规格，不需要单独定制非标销轴，后期维护更换配件的成本更低，顶部插接位的圆柱外径公差按照间隙配合设计，装配时可直接压入对应管件，配合侧面的紧定孔可实现可靠固定，能适应中等载荷下的往复摆动传动需求。

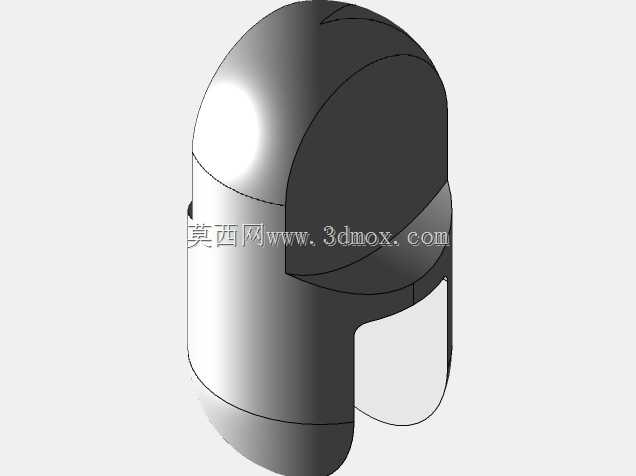

　　在结构细节处理上，所有部件的分型面都避开了应力集中的位置，钢制部件的棱边做了倒角处理，方便后续的表面发黑或者镀锌防锈处理，铝制部件的表面预留了足够的加工余量，可根据实际使用需求做阳极氧化处理提升耐磨性能。整套组件的各个零件之间没有冗余的结构，每一处几何特征都对应明确的装配或者受力需求，没有为了外观增加无意义的造型，完全服务于实际工业场景的使用要求，可直接用于对应设备的连杆机构、操纵铰接点的结构选型参考，建模过程中所有配合面都做了公差匹配，导入装配环境后可直接完成虚拟装配验证，检查运动行程内的干涉情况。
