钢制斜支角式连接法兰结构设计

　　在工业管路布设、小型设备机架连接、液压站旁通管路固定这类场景里，经常会遇到两个连接端面存在垂直高度差、同时需要避让周边管线或设备壳体的安装需求，常规的平焊法兰、对焊法兰只能实现同轴或同平面的对接，无法完成带角度偏移的跨面连接，这款斜支角式法兰就是针对这类错位安装场景开发的连接构件。从实际使用的工况来看，这类构件常出现在中小型液压设备的阀组外接管路、车间压缩空气分支管路的转角固定、小型输送线的侧边导向辊安装支座位置，既承担管路对接的密封连接作用，也兼顾支撑承重的功能，避免管路长期受径向载荷出现焊缝开裂、密封垫失效的问题。

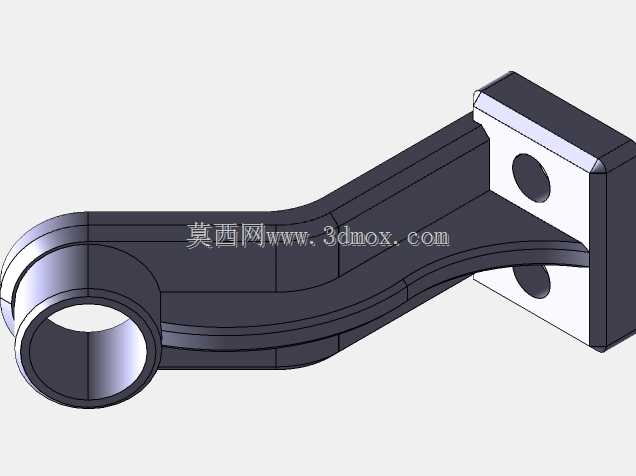

　　从结构设计逻辑来看，构件整体分为底部安装基座、斜向支撑臂、顶部对接法兰环三个部分，没有多余的冗余结构，所有受力路径直接从顶部对接环传递到斜臂，再分散到底座的两个安装孔位，避免应力集中在转角位置。底部基座采用方形平板结构，两个安装沉孔对称分布在基座两侧，沉孔设计可以让内六角安装螺栓的头部完全没入基座平面，不会突出底面影响安装贴合度，安装时基座底面完全贴合设备安装基板或墙面预埋板，配合平垫与弹垫可以实现长期防松，不需要额外加装支撑垫块。斜向支撑臂采用变截面设计，靠近底座的位置截面厚度更大，往顶部对接环方向逐步收窄，同时在支撑臂的两侧做了圆弧过渡的加强筋结构，这个设计不是为了外观好看，而是因为顶部法兰环承受管路径向力的时候，转角位置是最大应力点，圆弧过渡可以把集中应力分散到整个支撑臂上，避免长期受交变载荷出现根部断裂的问题，而且支撑臂中间做了内凹的减重槽，在不降低结构强度的前提下减少了钢材用量，也降低了构件自身重量，方便高空管路安装时的单人搬运操作。

　　顶部的对接法兰环采用标准的环形对接面，内孔尺寸匹配常用的低压流体管路通径，对接面的平面度控制在合理公差范围内，安装时配合环形密封垫可以实现0.6MPa压力下的无泄漏密封，法兰环的厚度经过载荷校核，在承受管路自重加管内流体重量的情况下，不会出现法兰面变形导致密封失效的问题。从安装边界来看，底部方形基座的边长尺寸适配常规的100mm间距安装孔位，不需要在安装基板上重新打非标孔，斜臂的倾斜角度经过优化，在保证顶部法兰环对接高度的前提下，整体横向占用空间控制在较小范围，不会和周边并行布设的其他管路产生干涉，就算是在空间紧凑的设备内部阀组区，也能顺利完成安装操作。

　　实际选型使用的时候，需要注意对接管路的通径要和顶部法兰环内孔匹配，安装前要确认底部安装面的平面度，如果安装面存在焊接变形导致的凹凸不平，需要先打磨平整再固定基座，避免基座强行锁紧后出现内部应力，长期受振动导致支撑臂变形。另外这款构件采用钢制材料，表面没有做特殊的防腐处理，在普通干燥车间环境下使用没问题，如果是在潮湿有腐蚀的工况，比如化工车间的管路布设，需要额外做表面镀锌或者喷防腐涂层处理，避免长期锈蚀影响结构强度。和常规的直角弯管加独立法兰支撑的方案相比，这种一体式角法兰结构减少了两个连接密封点，降低了泄漏风险，同时安装步骤更少，不需要现场拼接弯管和法兰支座，直接一次固定就能完成对接，能有效缩短现场安装的工时，也减少了后期维护的点位。在三维建模过程中，这类构件需要重点关注斜臂与底座、斜臂与顶部法兰环的过渡圆角处理，不能出现直角尖角的结构，不然在做有限元应力分析的时候会出现应力奇点，导致计算结果失真，同时安装沉孔的深度要和所选螺栓的头部高度匹配，保证螺栓锁紧后头部不突出基座底面，对接法兰环的端面要和安装孔的轴线保持垂直，避免安装后管路出现偏斜，产生额外的安装应力。
