钢制双法兰连接管路构件

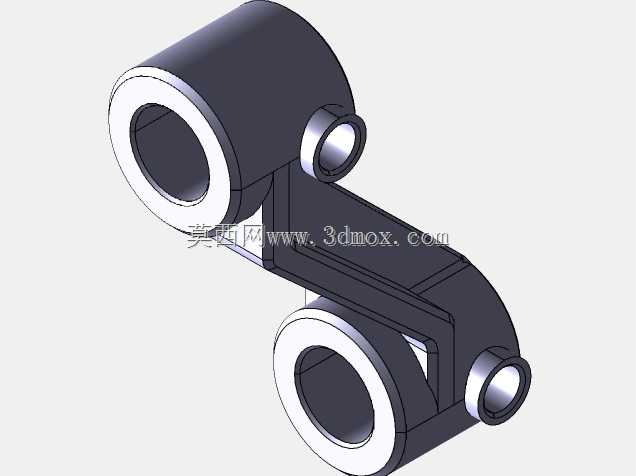

　　在流体输送管路系统的布设场景中，这类双法兰连接构件是实现两段管路刚性对接、同时保障连接位密封性能与结构强度的核心部件，常见于化工流体输送、市政给排水、工业液压动力回路、中小型设备液压站配管等场景中，承担管路转角处的对接、不同通径直管段的过渡连接功能，相比单法兰接头，其双侧法兰的结构能同时对接两个独立管路端，减少管路中接头的使用数量，降低整个管路系统的泄漏风险点。从结构设计逻辑来看，该构件整体采用一体式钢制结构，两个带同轴通孔的法兰筒体通过连接臂实现刚性连为一体，每个法兰筒体的侧部都设置了侧向的螺纹接口，可用于接装压力检测元件、排空阀或者支路细管路，无需在主法兰对接面上额外开孔，避免破坏主密封面的平面度。

　　设计过程中首先要确定两个主法兰筒体的中心距，这个尺寸直接决定了该构件能适配的管路布设间距，安装时需要匹配现场两段待对接管路的轴心距离，中心距偏差过大会导致法兰螺栓无法穿装，强行装配会给管路带来额外的装配应力，长期运行中容易出现焊缝开裂或者密封垫压偏泄漏的问题。两个主法兰的端面都需要加工出符合管路压力等级的密封面，密封面的平面度、表面粗糙度都要满足对应法兰标准的要求，保证对接时密封垫片能被均匀压紧，实现可靠密封。连接臂的截面尺寸设计需要兼顾结构强度与空间占用，既要承受管路运行中产生的轴向拉力、径向振动载荷，避免两个法兰筒体出现相对位移导致密封失效，又要尽可能缩小整体外形尺寸，减少在密集管路布设场景中的空间占用，避免和周边其他管路、

　　设备构件产生安装干涉。每个法兰筒体侧部的侧向接口，其轴心位置要避开主法兰的螺栓穿装孔位，保证法兰螺栓安装时不会和侧向接口的外接元件产生空间冲突，侧向接口的螺纹规格要匹配常用的仪表接头或者小通径管路接头规格，降低现场配装的配件选型难度。实际安装作业时，需要先将两个主法兰端分别和对应管路的法兰端对正，在密封面间加装对应压力等级的密封垫片，再对称拧紧法兰连接螺栓，保证每个螺栓的预紧力均匀，避免密封垫受力不均出现局部渗漏；侧向接口如果暂不使用，需要加装匹配的螺塞进行封堵，使用时则根据需求接装压力表、温度传感器或者排空管路。该构件的一体式钢制结构相比焊接式的双法兰接头，不存在焊接变形导致的法兰端面倾斜问题，加工完成后两个法兰端面的平行度、

　　同轴度都能得到更好的保证，长期在带压管路工况下运行的结构稳定性更强，能承受一定的管路振动与水锤冲击，不容易出现连接位松动泄漏的问题。在进行三维建模时，需要重点校验主法兰螺栓孔的分度圆直径、孔径是否匹配对应公称通径的法兰标准，两个法兰筒体的中心距公差要控制在管路安装允许的偏差范围内，连接臂和法兰筒体的过渡位置要做合理的圆角处理，减少应力集中，避免构件在承压状态下过渡位置出现应力开裂。同时还要考虑安装边界的预留空间，构件安装后法兰螺栓的拆装空间、侧向接口外接元件的操作空间都要在建模阶段进行校验，避免出现安装完成后螺栓无法紧固、侧向元件无法拆装的问题，这类细节如果在设计阶段没有考虑到位，现场安装时往往需要对构件进行二次加工，既影响安装效率，也可能破坏构件的整体结构强度。
