钢制双支耳法兰管座结构设计

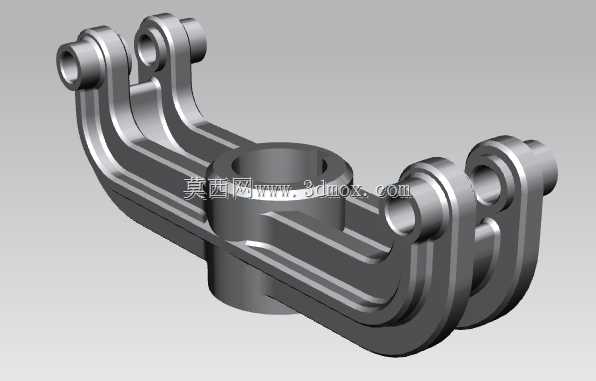

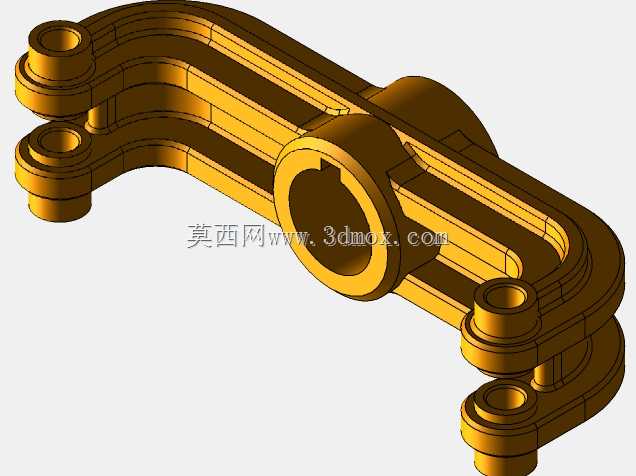

　　在工业管路布设场景中，这类带双支耳结构的法兰管座是管路系统里承担定位、支撑与转接功能的核心受力构件，常见于液压管路排布、工艺流体输送管线、设备外接管路接口位置，区别于普通平焊法兰仅做端面密封连接的功能，该构件额外集成了双侧铰接支耳结构，可在完成管路法兰对接的同时，实现与周边机架、摆臂构件的铰接装配，适配需要小幅度角度补偿的管路连接工况，避免管路因设备运行振动、构件相对位移产生的应力集中断裂问题。从结构设计逻辑来看，中间主体的法兰通孔为核心流道或管体穿装位，孔壁与端面的垂直度公差需控制在IT7级以内，保证对接法兰安装后密封面无偏斜，杜绝流体渗漏隐患；中部法兰基座的厚度根据公称通径匹配对应的承压等级设计，钢制材质的选用可满足1.

　　6MPa及以上的常规管路承压需求，基座底部的圆柱凸台为定位止口，装配时可直接卡入安装基板的预制孔内，省去现场配打定位销的工序，提升装配效率。两侧对称延伸的弯臂结构采用等强度圆弧过渡设计，避免直角连接处的应力集中问题，弯臂末端的同轴铰接孔为支耳功能核心，两孔的同轴度公差需严格控制在0.02mm以内，保证铰接销轴穿装后无卡滞，铰接孔内可根据工况需求镶嵌铜套或自润滑轴承，降低长期摆动磨损量，延长构件整体使用寿命。从安装边界尺寸来看，两侧支耳的中心距需匹配对应铰接点位的安装间距，弯臂的弯曲弧度避开周边运动构件的运动包络，不会出现运行干涉问题；法兰端面的螺栓孔分布遵循对应公称压力的法兰标准，可直接与标准法兰件互换对接，无需单独加工适配连接件。

　　实际应用中，这类构件常出现在工程机械的液压管线铰接位、自动化生产线的流体管路随动支撑位、轨道交通车辆的制动管路安装位，既承担管路端部的固定支撑作用，又通过铰接结构释放管路的装配应力与运行交变应力，相比普通法兰加独立铰接座的分体式设计，该一体化结构减少了装配零件数量，降低了累计装配误差，整体结构刚度更优，在承受径向管路载荷与铰接摆动力的复合工况下，不会出现分体连接位的松动问题。建模过程中，弯臂部分的变截面过渡需要做应力仿真验证，确保在额定载荷下最大应力值低于钢材的屈服强度，铰接孔与法兰端面的位置度公差需在工程图中明确标注，指导后续机加工工序的精度控制，所有棱边做R0.5-R1的倒角处理，去除加工毛刺避免装配时划伤密封件或作业人员。
