钢制L型双孔管道连接安装法兰结构

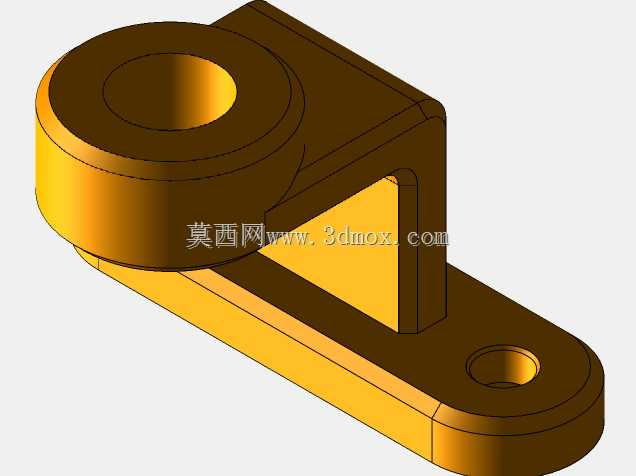

　　在工业管路布设、小型液压站集成、非标自动化设备气路搭建场景中，这类带弯折支撑结构的法兰件，往往承担着管路转向定位、外接元件承重的双重作用，和常规平面法兰仅做端面密封连接的功能有明显区别。从结构形态来看，该零件整体为L型弯折钢制构件，一端为带同轴通孔的短圆柱筒结构，通孔内壁做了倒角处理，用于对接大管径管路或者铰接式销轴，圆柱筒的端面预留了足够的平面度加工余量，可配合密封垫片实现端面贴合密封，避免管路输送介质出现渗漏；另一端为扁平耳状结构，同样开设同轴通孔，孔位周边做了圆弧过渡，用于小规格管路对接或者通过螺栓将整个法兰件固定在设备基座、安装面板上。两个连接端的孔位轴线呈空间垂直排布，刚好适配管路90度转向的安装需求，

　　省去了额外采购直角弯头再搭配平面法兰的装配环节，能有效压缩管路系统的安装空间，尤其适合设备内部布局紧凑、安装操作空间受限的场景。设计阶段首先要考虑的是受力边界，这类法兰在实际使用中，除了承受管路内部介质的压力载荷，还要承担外接管路、阀件的自重载荷，以及设备运行过程中产生的振动载荷，因此弯折处的过渡圆角做了加大处理，避免直角弯折带来的应力集中问题，防止长期交变载荷下出现弯折处开裂的失效情况。零件的两个安装端面都预留了机加工余量，建模时需要明确标注安装面的平面度公差、两个孔位的同轴度公差，以及两孔轴线的垂直度公差，确保实际加工后装配时不会出现孔位错位、密封面贴合不严的问题。从安装边界来看，扁平端的通孔中心到弯折立面的距离，

　　决定了固定螺栓的操作空间，建模时已经预留了足够的扳手操作间隙，不需要额外在安装面板上开挖沉孔避让；圆柱筒端的外圆直径和通孔直径的比值，是按照常用中低压管路的连接标准设定的，可直接适配对应规格的管路快接接头或者焊接式管接头，不需要额外做转接加工。零件整体采用钢制材料，可根据实际使用场景的防腐需求选择表面处理方式，普通工况下做发黑处理即可，有腐蚀性介质的场景可选择镀锌或者喷涂防腐涂层，材料本身的强度足以支撑1.6MPa及以下压力等级的管路系统使用。在小型气动设备的气路布局中，这类法兰还可以作为气缸铰接端的安装支座使用，圆柱筒端的通孔直接穿入气缸铰接销轴，扁平端通过螺栓固定在设备机架上，相比单独采购的铰接支座，一体弯折的结构刚性更好，

　　不会出现长期铰接摆动后连接螺栓松动的问题。建模过程中对所有锐边都做了倒钝处理，避免安装操作时划伤施工人员，同时也能减少零件搬运、装配过程中的磕碰损伤。两个连接孔的内壁粗糙度按照密封配合要求设定，不需要额外做衬套镶嵌即可满足常规管路的密封需求，如果用于高压管路场景，可在孔内增加密封槽加装O型圈，结构本身预留了足够的槽位加工空间，不需要对整体结构做大幅修改。
