机械传动用导杆连接法兰结构设计

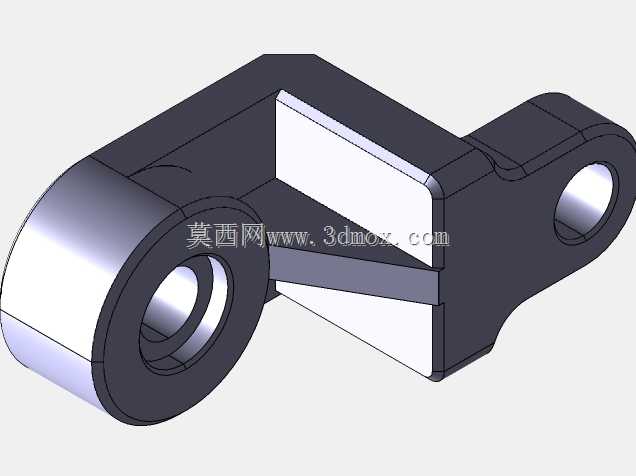

　　在各类直线传动、导向定位类机械设备的结构体系中，导杆法兰是承担导向构件固定、载荷传递、位置校准功能的核心连接零件，常见于气动执行机构、液压滑台、自动化生产线导向模组、机床进给单元等需要精准直线运动的场景中，其结构合理性直接决定整套导向机构的运行精度、负载能力与服役寿命。不同于管道系统中用于介质管路对接的标准法兰，导杆法兰的核心作用是实现圆柱导杆与安装基座、滑动支座之间的刚性连接，同时为导杆提供垂直于轴向的定位约束，避免导杆在往复运动过程中出现径向窜动、偏摆等问题，保障滑动副的配合精度。从结构设计逻辑来看，这类导杆法兰采用一体式弯折支撑结构，主体分为两个带同轴安装孔的连接耳座与一个平直安装基面：下部耳座的通孔用于穿装导杆，

　　孔位的圆柱度、与安装基面的垂直度是核心形位公差要求，加工过程中需要严格控制孔壁的表面粗糙度，避免导杆穿装后出现卡滞、磨损不均的问题；上部耳座的通孔用于连接驱动端构件或者辅助定位销，两个耳座的孔位平行度需要根据实际传动行程的精度要求设定，通常在0.02mm/100mm范围内，防止运动过程中出现别劲现象。平直安装基面是法兰与设备基座贴合的定位面，设计时需要保证基面的平面度，同时预留对应的螺栓安装沉孔位置，安装时通过螺栓预紧力将法兰牢牢固定在基座上，基面与耳座孔位的位置度偏差会直接传导为导杆的安装角度误差，长期运行下会加剧导杆与滑动衬套之间的偏磨，缩短整套导向机构的维护周期。从安装边界尺寸来看，

　　这类导杆法兰的整体轮廓需要适配安装空间的限制，下部耳座的外径尺寸需要大于导杆直径1.5-2倍，保证孔壁有足够的壁厚承受径向载荷，避免受冲击载荷时出现耳座开裂的问题；两个耳座之间的间距需要根据导杆的悬臂长度设定，间距过小会导致导杆的支撑刚性不足，受力时挠度超出允许范围，间距过大则会增加零件的整体重量，占用不必要的安装空间。在实际选型应用过程中，需要根据导杆的直径、传动负载的大小、往复运动的频率来匹配对应规格的导杆法兰：轻载高速的气动滑台场景下，可以选用铝合金材质的法兰结构，降低运动部件的整体重量，提升动态响应速度；重载低速的液压设备导向场景下，则需要选用45号钢或者合金结构钢材质的法兰，配合调质热处理提升零件的强度与抗冲击性能，

　　孔位位置可以加装耐磨衬套，降低导杆往复运动时对法兰本体的磨损，衬套磨损后仅需更换衬套即可完成维护，大幅降低设备的运维成本。设计建模过程中，需要重点关注耳座与安装基面衔接位置的圆角过渡处理，避免直角衔接造成的应力集中问题，在承受交变载荷的工况下，应力集中位置很容易萌生疲劳裂纹，最终导致法兰断裂失效；同时安装基面的螺栓孔位置需要避开应力集中区域，螺栓预紧力的作用方向需要与法兰承受的主载荷方向匹配，避免附加弯矩对法兰连接可靠性造成影响。在装配调试环节，导杆法兰的安装需要先进行预装找正，将导杆穿入法兰孔位后，移动滑动支座全程检测导杆的平行度偏差，通过调整法兰的安装位置消除别劲现象后，再按照对角顺序逐步拧紧安装螺栓，避免单侧螺栓预紧力过大导致法兰变形、导杆孔位偏移。这类导杆法兰的结构没有冗余的设计元素，所有的结构特征都服务于导向支撑、载荷传递的核心功能，是机械传动系统中看似不起眼但直接影响设备运行稳定性的关键零部件，建模过程中对形位公差、安装配合尺寸的精准把控，是后续零件加工、装配调试能够顺利完成的基础。
