双角度铰接式机械臂连接结构设计

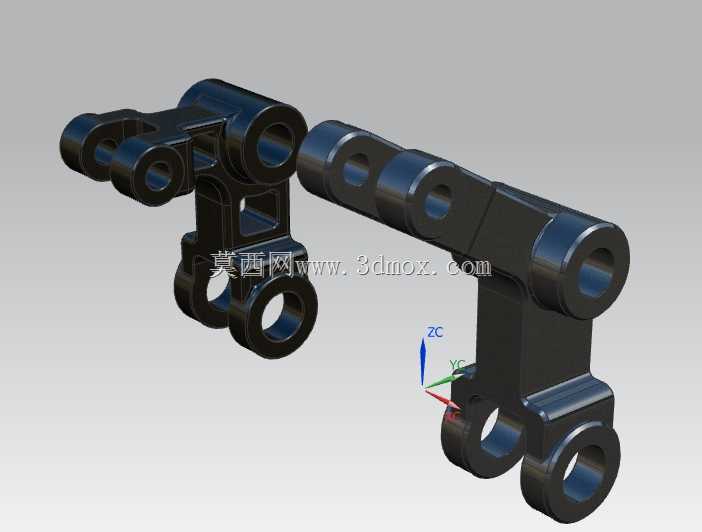

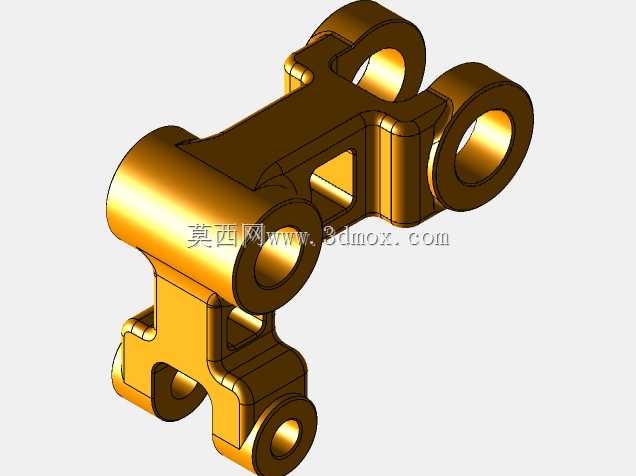

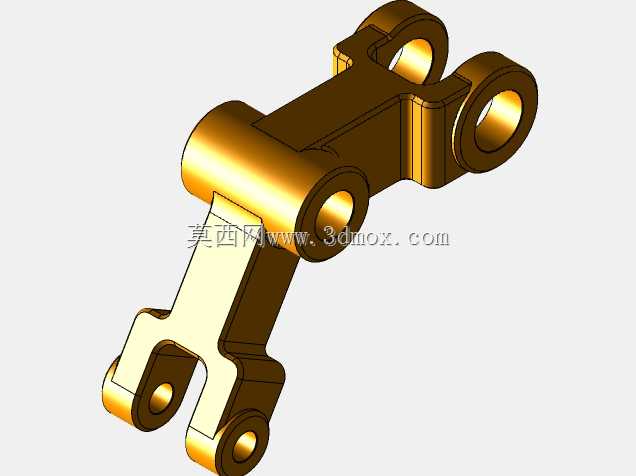

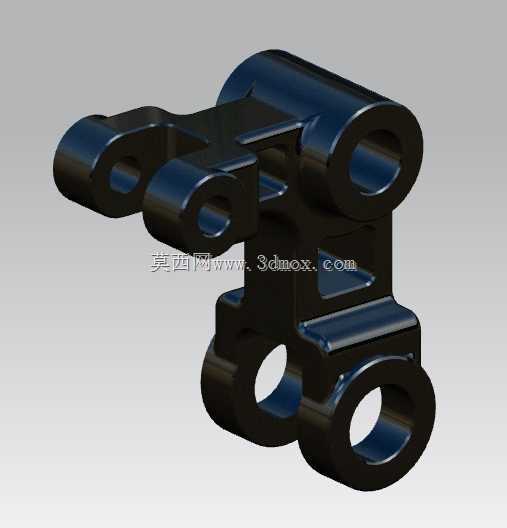

　　这套铰接式连接臂构件，主要面向工业自动化产线的工装夹具挂载、轻载机械手末端执行器连接、非标自动化设备的姿态调整环节使用，在3C电子装配工位的工件取放、小型五金件的工位转序、检测设备的探头姿态调整场景中，这类双角度臂体能够替代单一角度的刚性连接块，减少装配时的调整垫片使用量，降低现场安装的配做工作量。从结构功能上看，两款臂体分别设置了90°与120°的弯折角度，臂体两端均设计为同轴双环耳铰接结构，耳孔内可配套铜套或滚动轴承，既能够作为相邻臂段的转动连接节点，也可以通过穿装锁紧销轴实现角度固定，适配不同的安装空间布局需求；双环耳的结构设计相比单耳连接，能够大幅降低铰接点的侧向倾覆力矩，避免臂段在承受偏载时出现销轴弯曲、耳孔变形的问题，

　　在10kg以内的末端负载工况下，铰接点的径向跳动量可以控制在0.02mm以内，满足常规装配、检测工序的精度要求。设计过程中，首先梳理了现有刚性连接臂在现场安装时的痛点：常规直臂或单角度臂在遇到安装面与作业面存在空间夹角时，往往需要额外增加转接块，不仅增加了整体臂长的累积误差，也会让整个连接结构的刚性下降，因此针对性设置了90°与120°两种常用弯折角度，覆盖大部分产线布局的角度需求。臂体的截面采用了带加强筋的箱型结构，在臂身中部设置了镂空减重槽，在保证整体抗弯截面模量的前提下，尽可能降低臂体自身重量，减少驱动端的负载惯量；所有铰接耳孔的端面都设计了凸台结构，安装时凸台端面与相邻构件的接触面贴合，避免臂身平面直接与配合件接触，

　　减少加工面的面积，降低机加工的成本与难度。安装边界方面，两款臂体的铰接耳孔孔径保持统一规格，能够与同系列的臂段、关节座、末端法兰直接互换，不需要重新加工连接孔；臂体的弯折处做了大圆角过渡，避免应力集中，在反复启停的交变载荷下，圆角处的应力集中系数相比直角结构降低60%以上，能够有效延长构件的疲劳寿命。实际使用时，若需要调整臂体的作业半径，可以在臂身的平面安装位上加装延长块，臂身预留的光孔能够直接与标准铝型材、钢板转接件连接，不需要额外钻孔攻丝；当作为转动关节使用时，耳孔内侧预留了密封圈安装槽，可以配套防尘密封圈，避免车间内的粉尘、切削液进入铰接孔内部，磨损配合面，适配多粉尘、有切削液飞溅的机加工上下料场景。不同于定制化的一体臂结构，

　　这两款标准化角度臂可以通过多件组合，搭建出不同空间姿态的连接结构，比如在空间受限的设备内部，用90°臂做垂直面转接，120°臂做倾斜面延伸，能够避开设备内部的管线、其他构件的干涉位置，不需要单独定制特殊角度的臂体，减少非标设计的周期与加工成本。臂体的所有外露棱边都做了倒角处理，避免安装调试时划伤操作人员，铰接耳的外侧端面与孔的垂直度控制在0.01mm以内，保证安装后相邻臂段的转动顺畅，不会出现卡滞、别劲的问题。在负载传递路径上，臂体的受力从一端铰接耳传入，经过弯折段的加强筋结构分散到整个臂身截面，再传递到另一端的铰接耳，整个传力路径没有截面突变的位置，不会出现局部应力过大的问题，在额定负载下，臂体的最大形变量不超过0.05mm，不会因为臂体变形影响末端执行器的作业精度。
