钢铝橡胶复合双作用减震缓冲部件

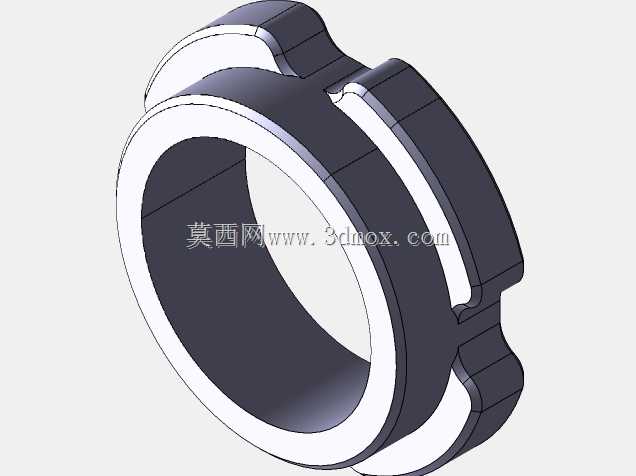

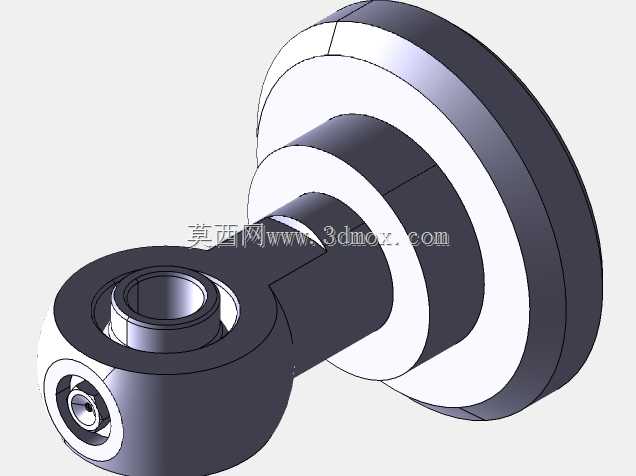

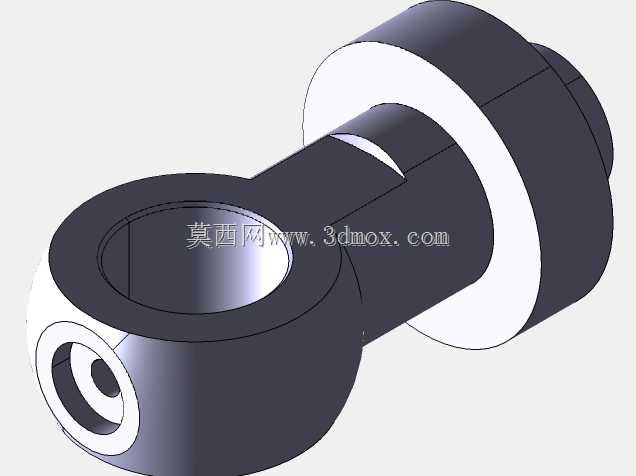

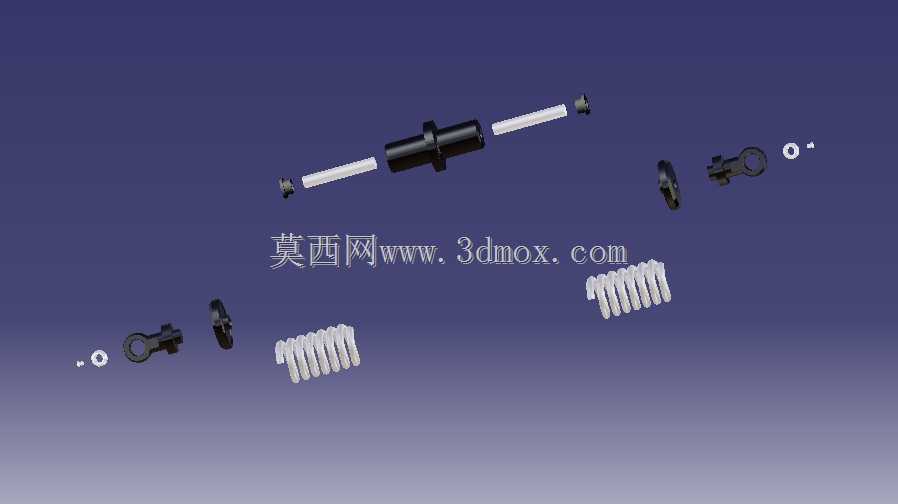

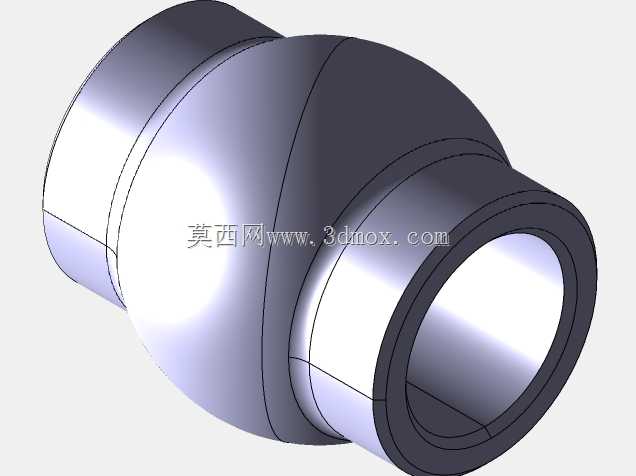

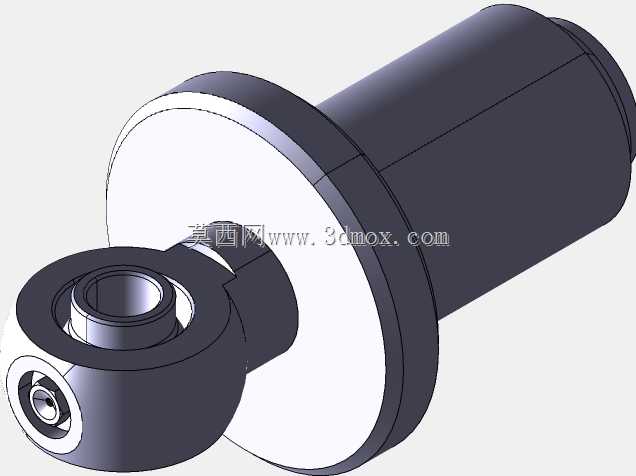

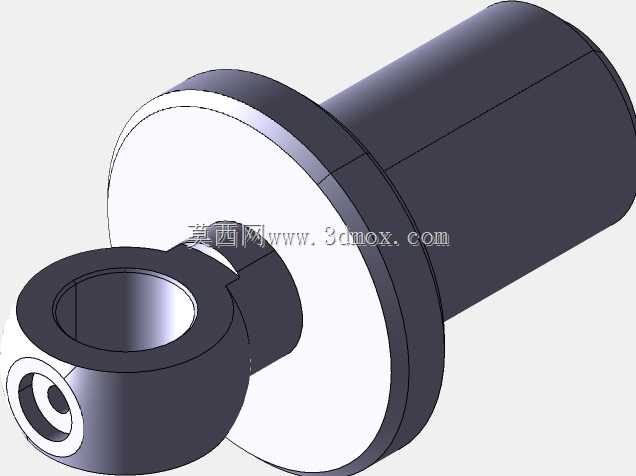

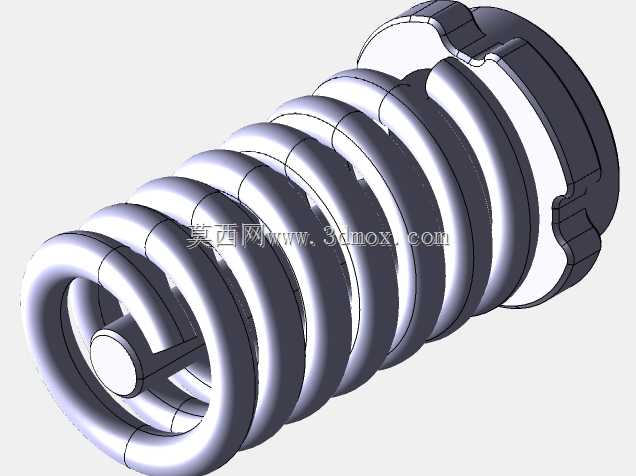

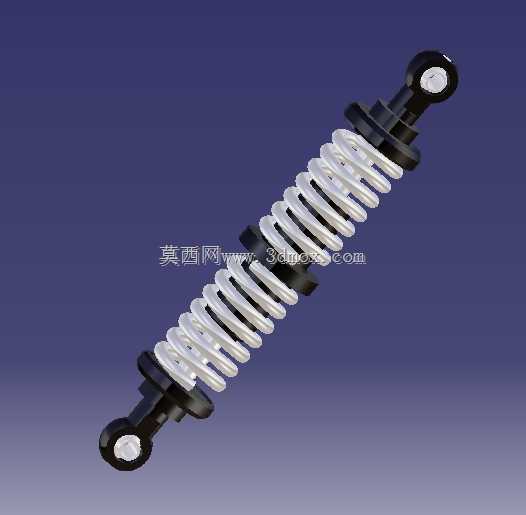

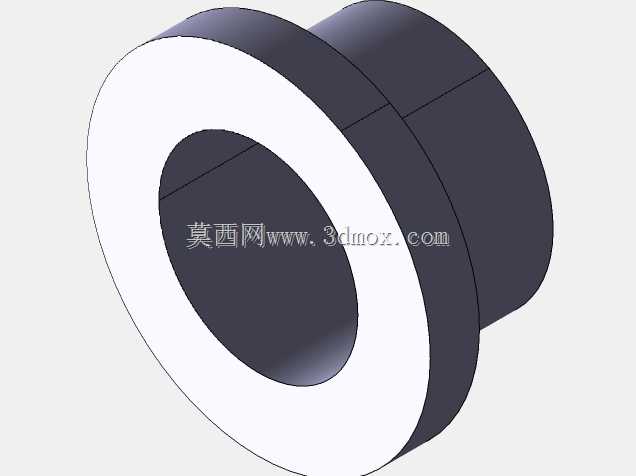

　　在行走类机械的底盘结构、小型代步工具的行走系统、部分工业设备的隔振工位中，这类双作用减震部件是承担动载荷缓冲、振动能量耗散的核心构件，区别于单向承载的减震元件，它可以同时应对拉伸、压缩两个方向的冲击载荷，避免设备在越过凸起、落入凹坑或者设备启停反向受力时，连接部位出现刚性碰撞，有效延长配套结构的疲劳寿命。从结构设计逻辑来看，该部件采用圆柱螺旋压缩弹簧作为主弹性承载单元，弹簧两端搭配带铰接安装孔的端座结构，端座与弹簧接触位置设置限位导向结构，避免弹簧在大载荷压缩、拉伸行程中出现径向偏摆、卡滞甚至脱出的问题；端座的铰接孔内预留了衬套安装空间，实际装配时可以根据工况需求选配金属衬套或者橡胶衬套，适配不同的铰接间隙补偿需求，

　　降低安装面的形位公差要求。材质搭配上，弹性元件部分采用弹簧钢加工，保证足够的屈服强度与抗疲劳性能，可承受数十万次的循环载荷冲击而不出现塑性变形；两端的连接端座采用铝合金材质加工，在保证结构强度的前提下尽可能降低部件自身重量，减少配套设备的非簧载质量，提升行走系统的动态响应表现；铰接位置、弹簧与端座的接触位置搭配橡胶缓冲垫，一方面可以过滤高频小幅振动，避免金属部件直接接触产生异响，另一方面可以在弹簧达到极限压缩行程时提供二次缓冲，避免弹簧并圈时产生刚性冲击。从安装边界来看，两端铰接孔的中心距为部件的自由长度，设计选型时需要根据配套设备的静载荷预压量、动行程极限值来匹配对应的弹簧刚度，常规工况下预压量控制在自由长度的10%-15%区间，

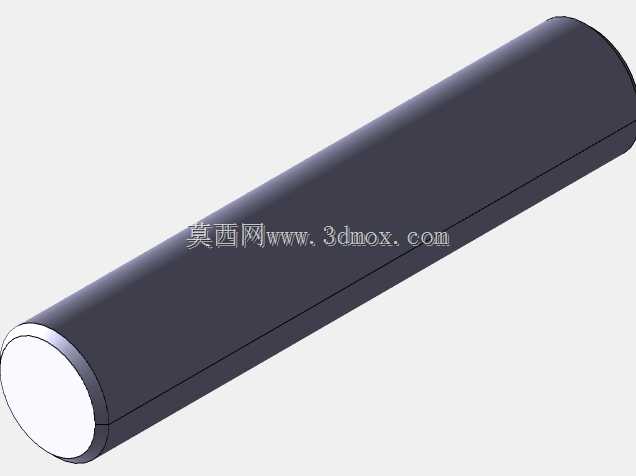

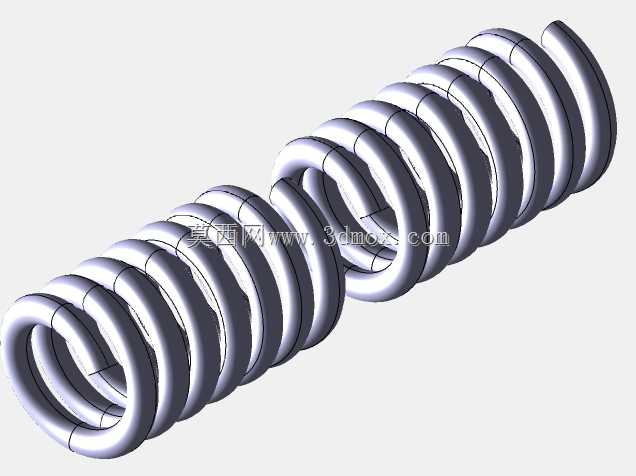

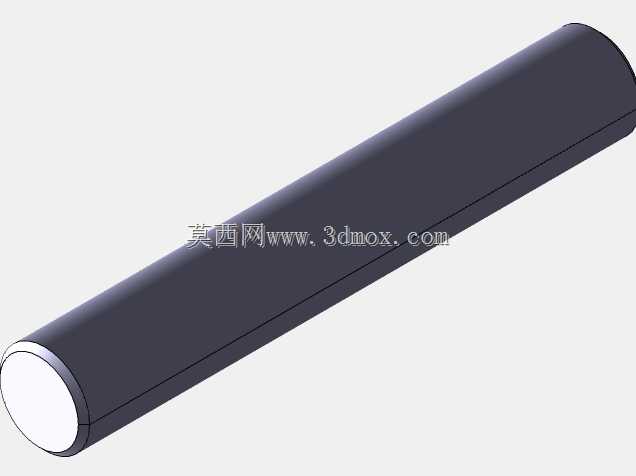

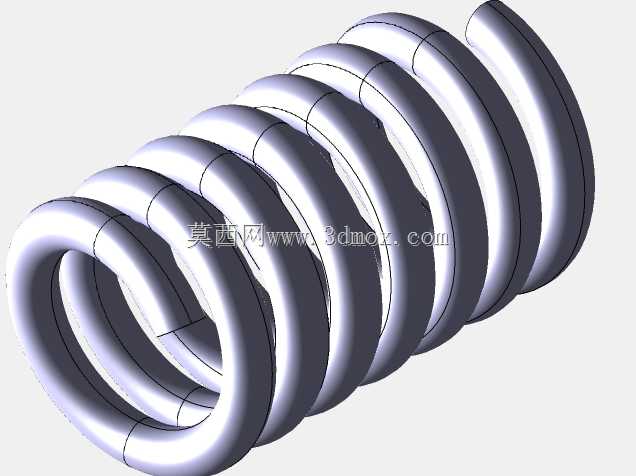

　　既可以保证部件安装后不存在初始间隙，也能预留足够的拉伸、压缩双向行程；铰接孔的孔径适配标准规格的连接销轴，安装时需要保证两端铰接点的旋转平面与部件的摆动平面重合，避免工作过程中承受额外的侧向弯矩，导致端座变形或者弹簧偏磨。实际应用中，这类减震部件不仅可以用在行走设备的悬架位置，也可以用在工业设备的动力单元隔振安装、输送线的缓冲工位、小型工程机械的操作室隔振等场景，双向阻尼的特性可以同时抵消两个方向的冲击载荷，相比单作用减震结构，它的适用场景更广，不需要额外搭配反向限位结构即可完成双向缓冲功能。建模过程中，螺旋弹簧部分需要严格按照弹簧的中径、节距、有效圈数、支撑圈数来构建螺旋扫掠特征，保证弹簧的刚度参数与设计值一致；

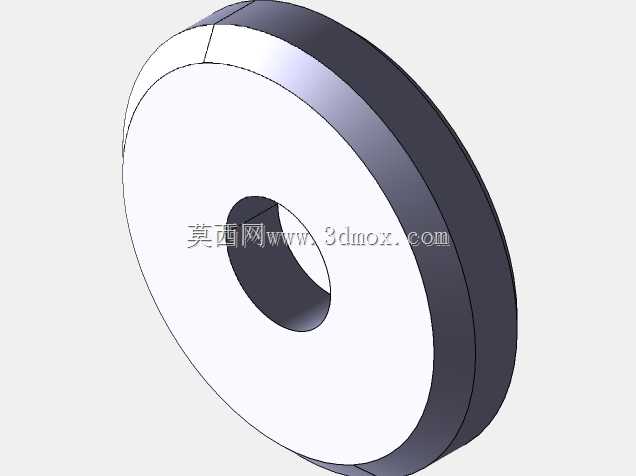

　　两端端座的导向结构需要与弹簧的外径做间隙配合设计，单边间隙控制在0.2-0.5mm，既不会因为间隙过大导致弹簧晃动，也不会因为间隙过小在弹簧变形时出现卡滞；铰接孔的位置度需要严格控制，保证两端孔的轴线平行度误差在允许范围内，避免安装后出现别劲的问题。橡胶缓冲部分的建模需要考虑实际压缩时的变形量预留，缓冲垫的凸出高度需要匹配极限压缩行程的剩余间隙，保证在弹簧达到并圈行程前橡胶垫先接触，提供渐进式的缓冲力，避免冲击载荷直接传递到连接结构上。在结构细节处理上，端座的所有棱角位置都做了圆角过渡，避免应力集中导致部件在循环载荷下出现开裂；弹簧的两端支撑圈做了并圈磨平处理，保证弹簧安装后端面与端座的接触面积足够，不会出现局部点接触导致的压痕、磨损问题。对于选型人员来说，选用这类减震部件时，首先需要核算工位的最大静载荷、最大动载荷、双向行程范围，匹配对应刚度的弹簧参数，其次需要确认两端的安装尺寸是否与配套支架的铰接点匹配，最后根据使用环境的温度、腐蚀情况选择对应的表面处理方式，比如潮湿环境下弹簧表面做喷塑或者镀锌处理，铝合金端座做阳极氧化处理，提升部件的耐锈蚀能力。
