钣金材质电机安装固定支撑支架结构

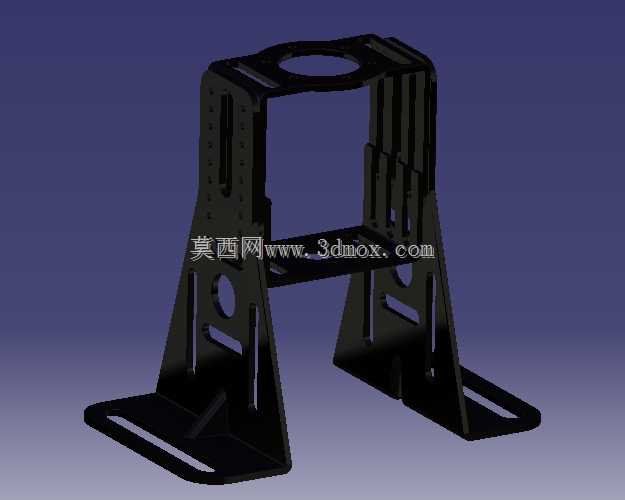

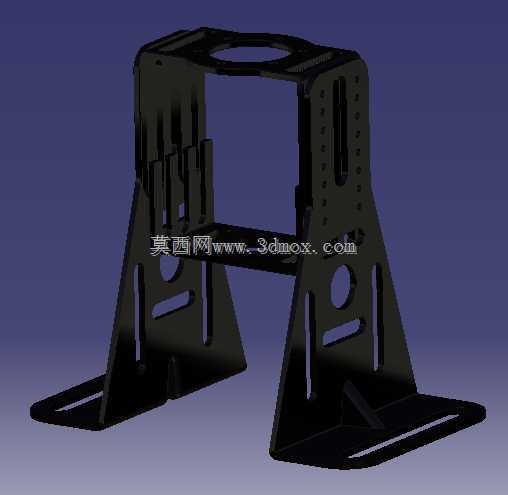

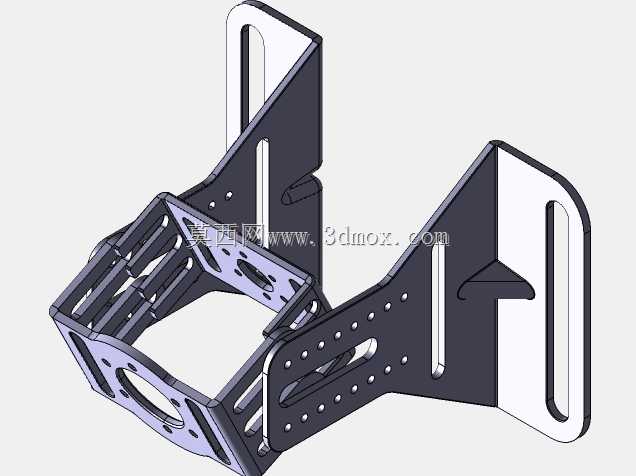

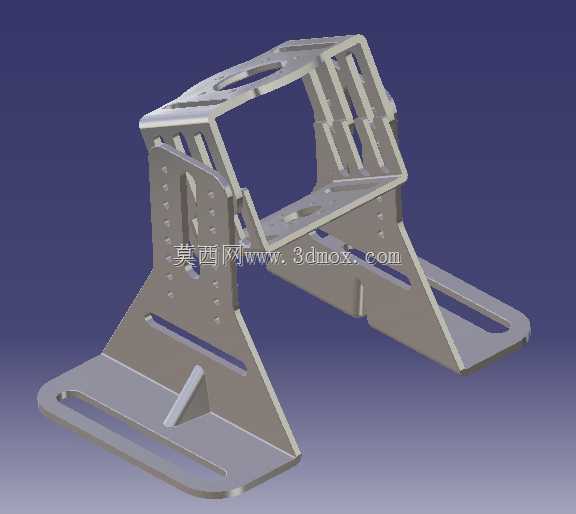

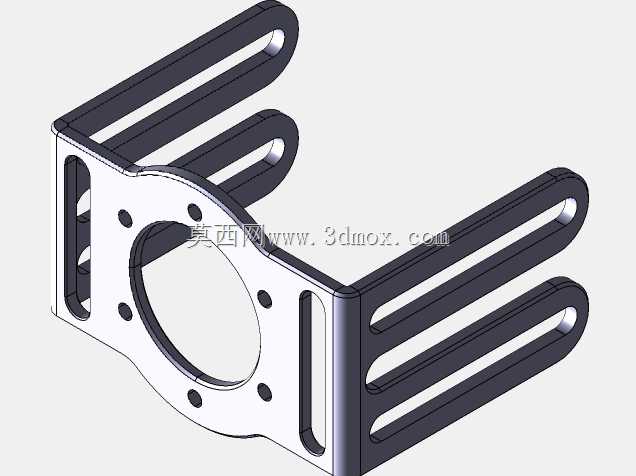

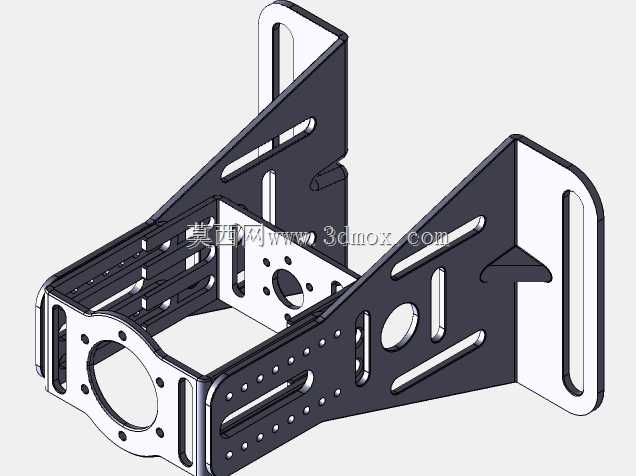

　　这款钣金成型的电机安装支撑件，主要面向中小型动力电机的设备集成安装场景，常见于小型自动化输送线、桌面级加工设备、非标实验装置的动力端布局环节，用来替代传统铸造或型材拼接的电机座，在保证安装刚性的前提下大幅降低构件自重与加工成本。从结构设计逻辑来看，整体采用双侧立板搭配底部外翻安装脚的框架式构型，顶部预留的环形安装位直接匹配对应规格电机的前端止口，不需要额外加装转接法兰就能实现电机的轴向定位，减少了装配环节的累计误差。立板上排布的多组等距调节长槽，是为了适配不同中心高的传动组件对接需求，安装时可以顺着槽位上下调整电机的固定高度，快速对齐带轮、链轮或者联轴器的传动中心，不需要额外加工调整垫片，现场装配的容错空间更高。

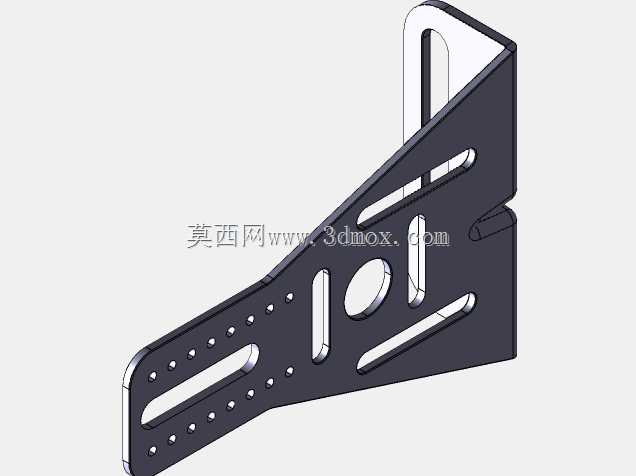

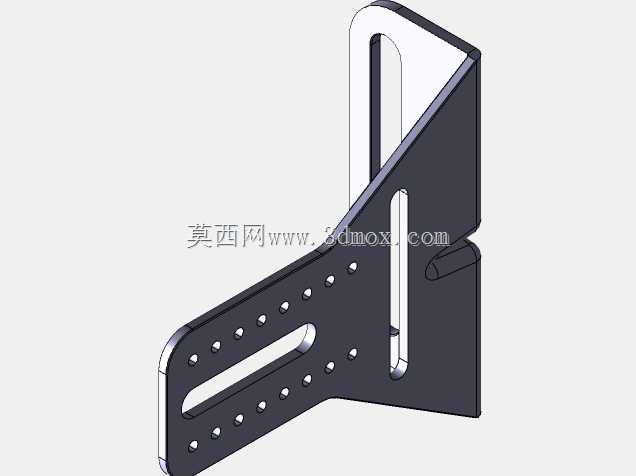

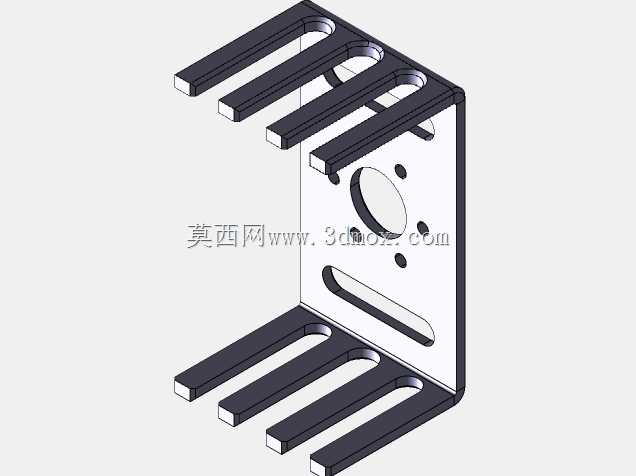

　　两侧立板内侧的加强翻边是钣金折弯工艺直接成型的，不需要额外焊接加强筋，就能抵消电机运行时产生的径向振动力，避免长期运行后立板出现外张变形的问题。底部的两个外翻安装脚开有长圆形固定孔，既可以通过螺栓锁紧在设备的型材框架或者安装基板上，长孔结构也允许安装时微调支架的前后位置，补偿机架加工时的孔位误差。立板下半部分开设的异形减重孔，并非单纯为了减少材料用量，这些孔洞的位置刚好避开了应力集中的折弯圆角区域，同时可以作为电机尾部散热的气流通道，避免支架包裹电机尾部造成热量堆积，日常维护时也能透过孔洞观察电机端盖的固定螺栓松紧状态，不需要拆解支架就能完成常规检查。材质选用不锈钢与铝合金两种钣金加工常用材料，不锈钢版本适配有防腐要求的食品加工、

　　潮湿工况设备，铝合金版本则用于对自重有严格要求的移动类设备、桌面轻型装置，两种材质都可以通过常规的激光切割、数控折弯工艺完成加工，不需要开模，小批量定制的生产周期极短。从安装边界尺寸来看，支架的整体跨距刚好覆盖对应功率电机的机身宽度，两侧不会突出电机本体过多，在排布密集的多电机设备中可以节省安装空间，底部安装脚的外翻宽度经过核算，锁紧后不会出现侧翻力矩，即使电机满负载启动产生瞬时扭矩，支架也能保持稳定的固定状态。立板与底部安装面的折弯垂直度控制在常规钣金加工的公差范围内，安装后电机的输出轴与安装基准面的平行度可以满足大多数普通传动场景的精度要求，不需要额外做校调工序。在实际设备集成过程中，

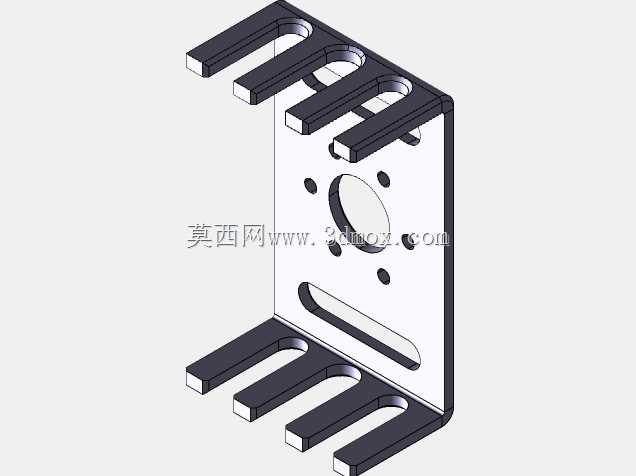

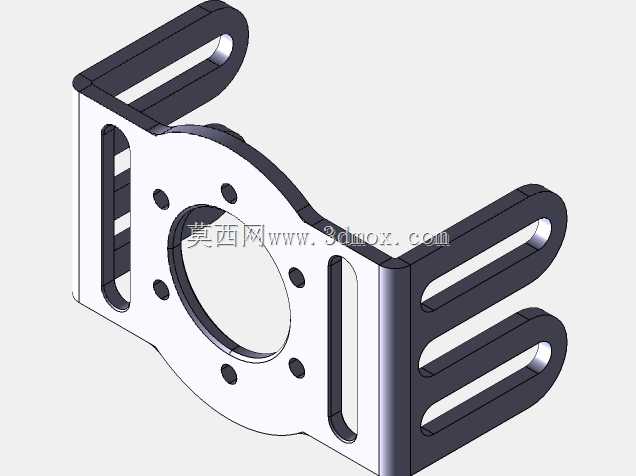

　　这类支架往往用来替代需要铣削加工的铸造电机座，对于精度要求不是极高的通用传动场景，完全可以满足使用需求，同时加工成本仅为铸造机加工件的三分之一左右，交付周期也更短，非常适合非标设备快速迭代的设计需求。支架顶部的环形安装位周围预留的螺栓孔位，匹配对应电机端盖的固定孔距，安装时螺栓从支架外侧穿入直接锁紧电机端盖，不需要在电机端另外加工螺纹，适配市面上绝大多数标准安装尺寸的中小型交直流电机。
