塑钢材质球头铰接连接组件结构设计

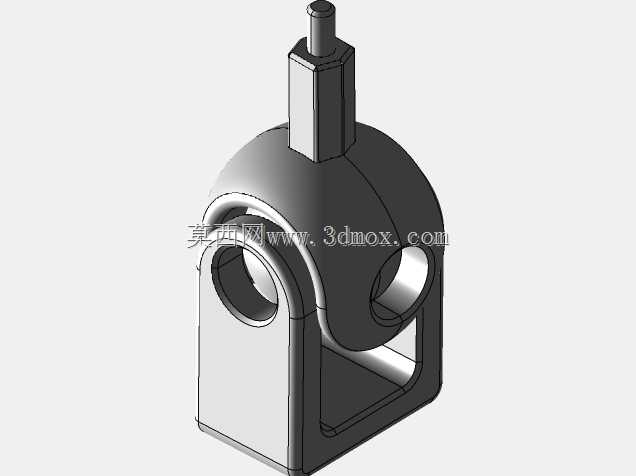

　　这套球头连接结构在轻工自动化输送、小型工装夹具调整、民用设备活动关节等场景中应用十分广泛，核心作用是实现两个构件之间的多自由度角度补偿与铰接传动，相比刚性直连结构，能抵消安装面的平行度、同轴度误差，避免装配应力集中导致的零件断裂或卡滞。从结构拆分来看，整套组件包含球头杆端、球窝支座、压合固定套三个核心部分，球头部分采用整球加工成型的球面结构，表面粗糙度控制在Ra1.6以内，保证转动过程中无卡滞、无旷量，球头杆尾部带圆形安装法兰，法兰上预留两个沉头安装孔，可直接通过螺栓固定在安装基准面上，安装法兰的厚度经过受力校核，在承受150N径向载荷时不会发生翘曲变形。球窝支座采用分体式抱合结构，支座两侧带铰接耳板，耳板上预留销轴安装孔，

　　可与外部执行构件连接，球窝的内球面与球头的外球面采用间隙配合，单边间隙控制在0.02-0.05mm之间，既保证转动灵活性，又不会出现晃动间隙过大的问题，压合固定套从球头杆端套入后，与球窝支座采用过盈压合配合，将球头完全包裹在球窝内部，防止工作过程中球头从球窝中脱出。设计过程中优先选用塑钢作为主体材料，主要考虑到这类应用场景大多无重载冲击需求，塑钢材料本身具备自润滑特性，无需额外添加润滑脂即可长期顺畅转动，同时塑钢的耐锈蚀性能优异，在潮湿、多粉尘的工况下也不会出现锈死卡滞的问题，材料密度仅为钢材的六分之一，能有效降低整套活动关节的自重，减少驱动端的负载。从安装边界来看，球头杆总长度控制在72mm，安装法兰直径为30mm，

　　沉头孔中心距为20mm，适配M4沉头螺栓安装；球窝支座的总宽度为28mm，两侧耳板的销轴孔直径为6mm，孔中心距为22mm，适配直径6mm的圆柱销轴连接；整套组件的最大摆角可达32度，可满足大部分需要小角度万向调整的连接需求，在绕球心转动的过程中，各部件之间无运动干涉，转动阻尼均匀，不会出现某一角度卡滞的问题。在实际选型应用时，需要注意这套组件的额定载荷上限，由于塑钢材料的强度限制，其静态轴向拉脱力为300N，动态径向承载能力为120N，不适合重载传动场景使用，更适合用于传感器安装支架调整、小型导流板角度调节、轻工设备门体铰接等轻载场景。建模过程中对球面配合部分做了公差补偿，考虑到塑钢材料成型后的收缩率，球窝内球面的尺寸预留了0.

　　1mm的修模余量，实际生产时可根据注塑成型的实际尺寸调整配合间隙，避免出现成型后配合过紧无法转动的问题；球头与杆身的过渡位置采用R3圆角过渡，减少应力集中，避免长期往复摆动过程中杆部与球头连接处发生断裂；压合套与球窝的配合面做了防滑滚花结构，压合后两者之间不会发生相对转动，保证连接可靠性。在装配流程上，需先将球头放入球窝支座的内球面中，对齐球窝的开口方向，再将压合套从球杆端套入，使用压力机将压合套平稳压入球窝支座的配合位，压入过程中需保证压合套与球窝支座同轴，避免压偏导致内球面变形，压合完成后需手动转动球头，检查全角度范围内的转动顺畅度，若存在局部卡滞，需拆开检查配合面是否有飞边或压伤，修整后再重新装配。这套结构相比传统的金属球头关节，成本降低40%以上，自重更轻，耐锈蚀能力更强，维护周期更长，在轻载多自由度连接场景下具备很高的应用性价比，建模时所有配合面均做了装配干涉检查，确保各部件在极限摆角位置也不会发生碰撞，安装孔位的尺寸均符合通用五金配件的安装规范，可直接替换同规格的金属球头关节使用，无需修改安装基准面的孔位设计。
