钢制双法兰四通交叉连接构件

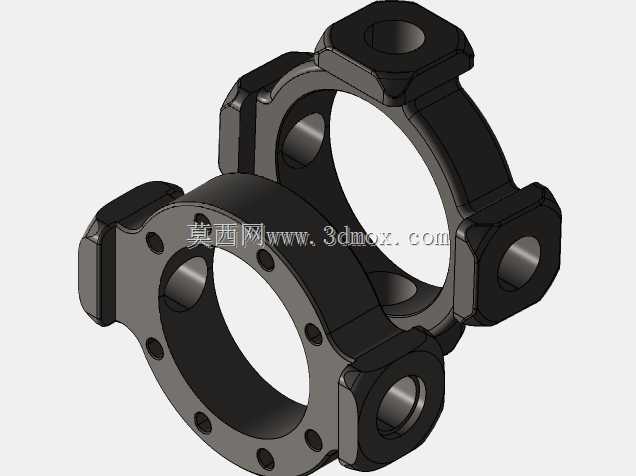

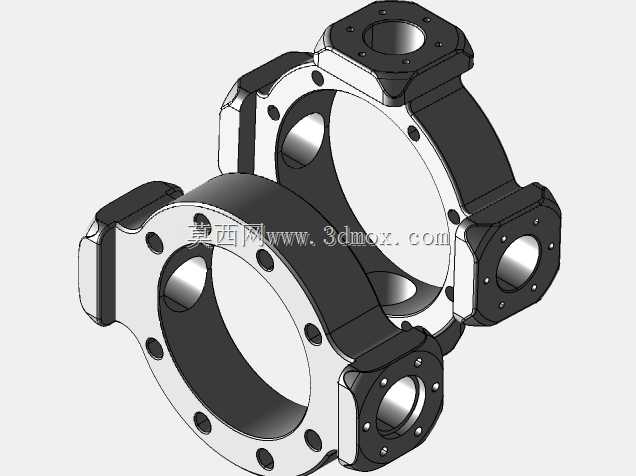

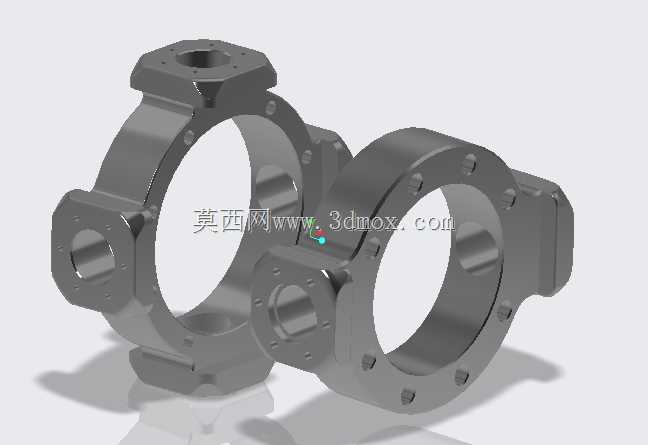

　　在工业管路布设场景中，多通路交叉转向的连接需求十分常见，这类构件往往承担着介质分流、合流以及管路转向的核心作用，尤其在石化输送、液压动力回路、工业给排水、工艺流体传输等场景中，连接构件的结构合理性直接决定整个管路系统的运行稳定性与密封可靠性。本次涉及的双法兰交叉四通构件，整体采用钢制材质加工成型，结构上采用对称式双法兰环交叉布局，两个主通路的法兰环呈90度交错排布，每个法兰环上均预留有均匀分布的螺栓安装孔位，可直接与对应通径的管路法兰通过螺栓副实现刚性连接，无需额外加工过渡接头，能够有效减少管路布设中的转接环节，降低介质泄漏的风险点。从结构设计逻辑来看，该构件将两个独立的法兰通路集成在同一基体上，摒弃了传统多管件焊接拼接的方案，

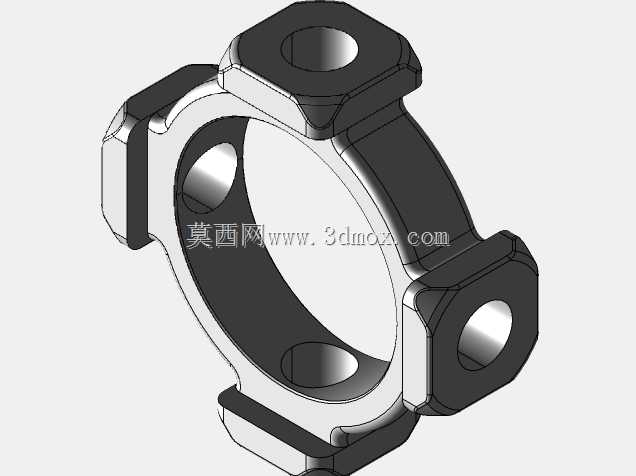

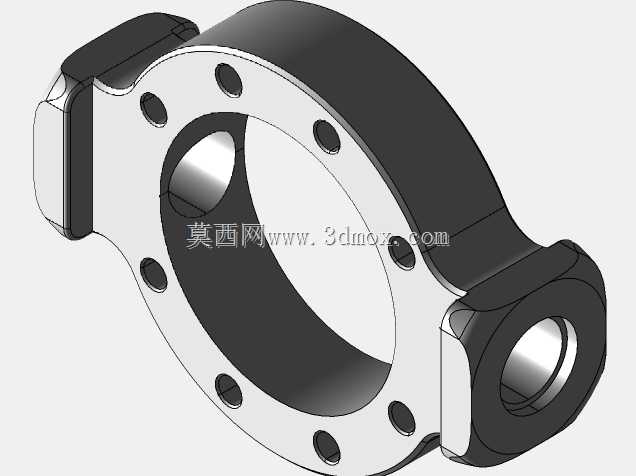

　　一体成型的基体结构避免了焊缝位置的应力集中问题，在承受管路内压、外部振动以及管路热胀冷缩带来的形变应力时，整体结构强度更有保障。每个法兰端除了主通路的通孔外，侧面还延伸出带安装孔的凸台结构，这类凸台可用于外接压力检测元件、温度传感器、支路引流管路或者排气排污阀，无需在主通路上额外开孔焊接接头，进一步提升了管路改造与功能扩展的便利性。在安装边界层面，该构件的两个主法兰环的中心轴线处于同一平面且相互垂直，安装时需要提前核算两个方向管路的延伸空间，确保法兰对接面与管路端面的平行度偏差控制在工程允许范围内，螺栓紧固时需采用对角循环加压的方式，避免法兰面受力不均导致密封垫片压偏失效。构件的外轮廓做了圆弧过渡处理，没有尖锐的棱角结构，

　　既能够降低生产加工过程中的应力残留，也能避免安装运维过程中磕碰损伤，同时过渡圆弧的结构设计让介质在通路交叉位置的流动阻力更小，减少介质在转角位置的涡流损耗，降低管路运行过程中的振动与噪音。在实际选型应用中，这类交叉法兰构件适用于需要在同一节点实现两个垂直方向管路对接、同时预留辅助接口的场景，比如液压站的阀组外接管路、工艺管线的交叉节点、冷却系统的分流回路等，相比采用多个弯头、三通拼接的管路方案，该集成式构件的安装空间占用更小，整体重量更轻，管路节点的累计误差也更容易控制。从建模实现的角度来看，构建该三维模型时需要优先确定两个主法兰的中心距、通径尺寸以及法兰盘的厚度参数，再根据螺栓孔的分布圆直径确定每个安装孔的位置，

　　侧面凸台的位置需要避开主法兰的螺栓安装空间，确保螺栓安装时工具拥有足够的操作空间，基体与法兰、凸台的连接位置需要做合理的圆角处理，模拟实际铸造或锻造后的加工余量，模型的装配基准选择两个主法兰的对接端面，方便在管路装配时直接与管路法兰做配合约束，快速完成整个管路节点的虚拟装配校验，提前排查安装干涉、空间不足等实际施工中可能出现的问题。
