钢制多腔管路复合法兰组结构设计

　　在流体输送管网、液压动力系统、工艺介质分配管路的实际布设场景中，多通路并行的管路连接一直是结构设计的难点——传统单孔法兰仅能实现单条管路的对接，若要在同一节点完成多路介质的导通、分流或隔离，往往需要堆叠多组法兰、加装额外的分流三通或四通接头，不仅会大幅增加节点处的轴向安装尺寸，还会因为密封面数量增多提升泄漏风险，同时多组件拼接的同轴度偏差也会给现场安装带来额外的找正工作量。这款复合法兰组正是针对这类工程痛点开发的集成式连接部件，整体采用钢制材料加工成型，适配多腔管道的一体化连接需求。

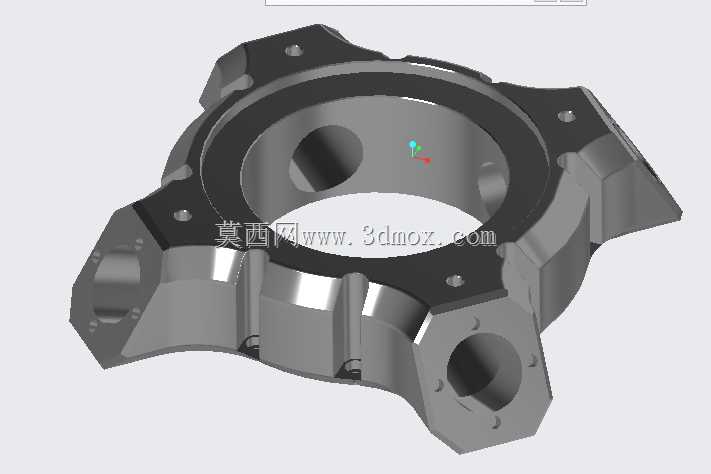

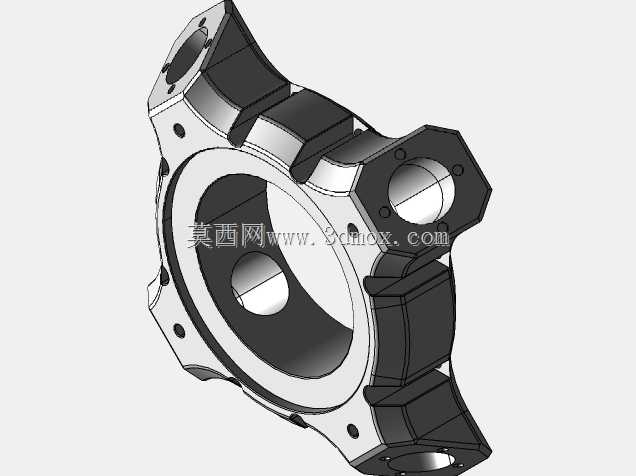

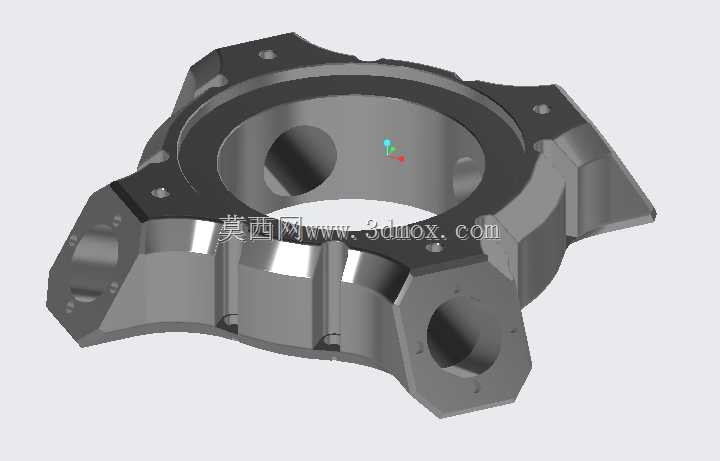

　　从结构功能来看，该法兰组将多个独立的介质通路集成在同一个法兰本体上，中心位置保留大口径主通路，可适配主管道的大流量介质输送，周向均匀分布的多个侧向接口则对应不同支路的管路对接，每个接口都独立设置密封贴合面，能够实现不同通路介质的独立导通，避免多介质混流的问题，部分带台阶的接口结构还可直接嵌入管路密封圈，无需额外加装密封垫片调整压缩量，降低现场装配的操作难度。法兰主体的连接耳位采用非对称的多边形轮廓设计，并非传统圆形法兰的均匀螺栓孔布局，这种设计是根据对接端的安装空间做的适配：在安装空间受限的设备舱、管路密集的管廊节点处，多边形的外轮廓可以避开周边相邻的管路、支架等干涉部件，螺栓孔的位置也对应对接件的预装螺柱位置，安装时无需大幅度调整周边管路的位置，即可完成对位锁紧。

　　设计过程中，首先根据各通路的设计流量、介质压力确定了各个接口的通径尺寸，主通路通径满足主管道1.5倍额定流量的通流面积要求，侧向支路的通径则根据各支路的流量分配比例逐一核算，避免通径过小造成局部压损过大。法兰本体的厚度设计结合了钢制材料的许用应力、额定工作压力下的强度要求做了有限元校核，螺栓孔周边、通路交叉的位置做了局部加厚处理，避免螺栓锁紧应力、介质内压造成的局部变形，密封面的平面度公差控制在0.05mm以内，保证密封压紧时的面压均匀，杜绝局部泄漏的隐患。

　　安装边界方面，该法兰组的轴向总厚度相比传统“单法兰+分流接头”的组合结构缩减了40%以上，周向的最大外轮廓尺寸根据安装空间做了切边处理，各个侧向接口的伸出长度控制在合理范围，既保证管路对接时有足够的操作空间安装管卡或焊接接头，又不会因为伸出过长造成安装时与周边部件干涉。螺栓孔的位置度公差严格控制在0.1mm以内，与对接法兰装配时无需强行铰孔修正即可顺利穿装螺栓，降低现场安装的修配工作量。法兰各个通路的内壁做了圆角过渡处理，减少介质流通时的局部湍流阻力，同时也避免应力集中造成的本体开裂风险，适配液压油、工业水、低压气体等多种常规工业介质的输送场景，可广泛应用在工程机械液压系统、工业生产工艺管路、集成式流体分配设备的管路节点中，替代传统的多组件拼接连接方案，提升管路节点的集成度与可靠性。
