不锈钢立方法兰腔带紧密联轴器结构

　　在真空实验管路、特种流体输送系统以及小型模块化反应装置的搭建过程中，多通路交汇的腔体部件一直是结构设计里容易出问题的环节——传统的圆柱式法兰转接座往往只能实现两到三个通路的对接，一旦需要在有限安装空间内完成四个正交方向的管路连通，就必须堆叠多个转接接头，不仅会拉长整个管路的总长度，额外增加的密封面还会提升泄漏风险，同时多接头堆叠后的整体刚性也会下降，在有振动或者压力波动的工况下很容易出现密封失效的问题。这款立方结构的法兰腔，就是针对这类紧凑空间多通路对接场景设计的核心转接部件。

　　从实际使用的角度看，这个腔体的核心作用是在一个独立的密闭容腔内实现四个正交方向的管路连通，省去了多接头转接的冗余结构。腔体本体采用不锈钢材质加工，不管是面对常规的水、气类流体输送，还是有弱腐蚀性的化工介质、或者是高洁净要求的真空实验环境，材质本身的耐蚀性和结构强度都能满足长期使用的要求，不需要额外做表面防腐处理，后期维护的成本也更低。腔体上的每个对接面都加工了标准的法兰安装孔位，孔位的位置度公差控制在0.02mm以内，和配对法兰对接的时候不需要反复调整对位，只要把螺栓穿入孔位就能保证密封面完全贴合，能有效减少安装阶段的对位工作量，也能避免因为孔位偏差导致的密封垫压合不均问题。

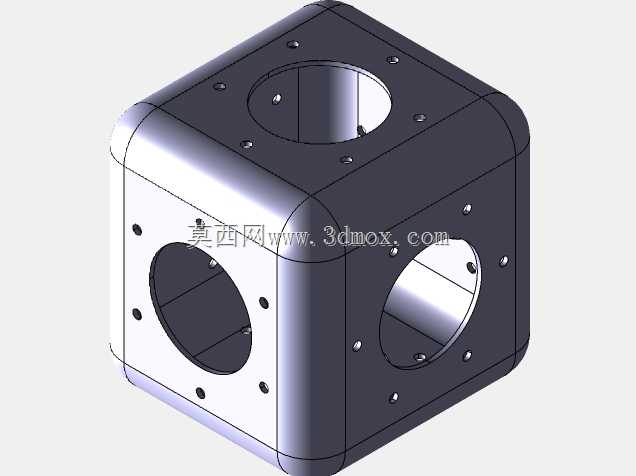

　　设计阶段最先确定的是腔体的立方主体结构，之所以放弃传统的圆柱形或者异形焊接结构，是因为立方结构的六个平面本身就是天然的安装基准面，不管是在安装台上做预组装，还是后期固定到设备机架上，都可以直接以任意一个侧面作为定位基准，不需要额外设计定位工装。腔体的棱边都做了圆角过渡处理，这不是单纯为了外观好看，而是因为不锈钢板材在折弯或者铣削加工的时候，直角棱边很容易出现应力集中，尤其是在腔体内部承受交变压力的工况下，直角位置长期受应力作用容易出现微裂纹，圆角过渡可以把局部应力分散掉，提升腔体的抗疲劳性能。同时圆角处理也能避免安装过程中锋利的棱边划伤操作人员或者损坏相邻的管路部件。

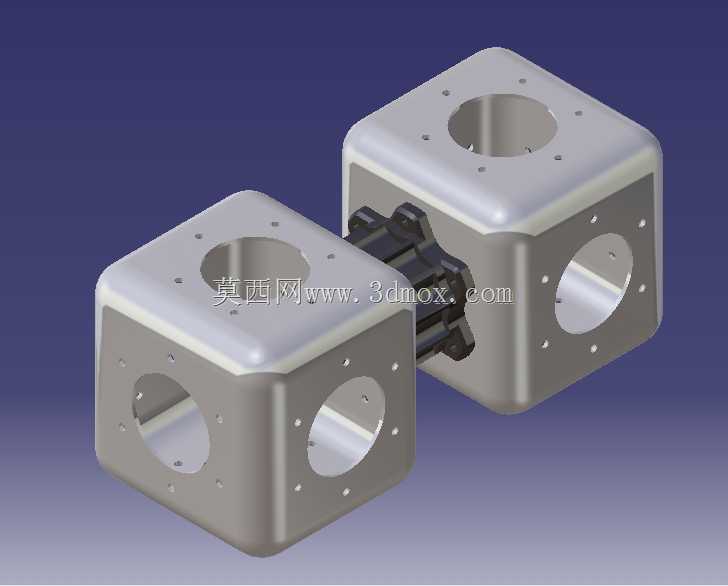

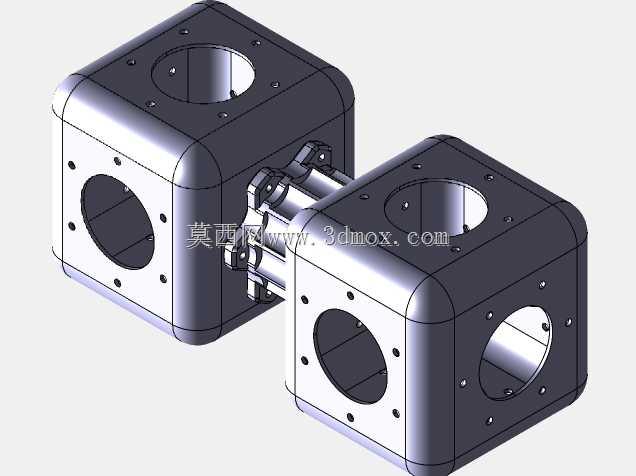

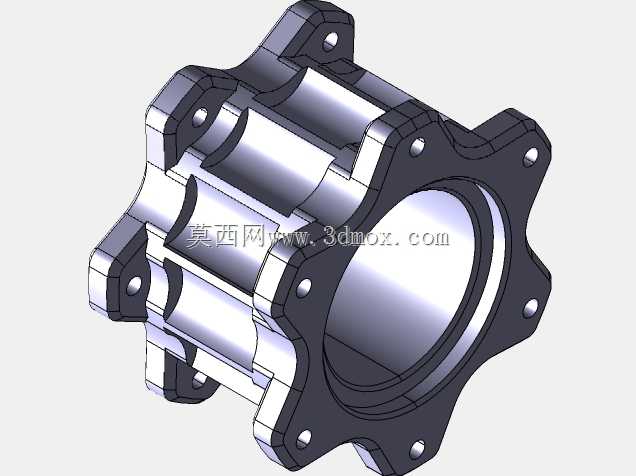

　　和腔体配套的紧密联轴器，是用来实现腔体和外部动力部件或者转动轴系之间的密封连接的，很多带搅拌功能的小型反应装置、或者是需要内置叶轮的流体管路，都需要在腔体上外接转动部件，这时候普通的静密封法兰就满足不了要求，这款配套的联轴器采用了抱紧式的紧密连接结构，和腔体对接的位置同样做了法兰安装面，和腔体上的对应接口尺寸完全匹配，安装的时候不需要额外加工转接板，直接通过螺栓就能把联轴器固定在腔体上。联轴器本身的同轴度公差控制得很严，和腔体对接之后，轴系的回转中心和腔体接口的中心偏差不超过0.01mm，高速转动的时候不会出现偏磨的问题，既能保证转动过程中的密封性能，也能减少轴系转动的振动和噪音。

　　从安装边界的尺寸来看，这款立方法兰腔的外接圆尺寸控制得非常紧凑，相邻两个法兰面的安装孔不会出现干涉的问题，也就是说四个正交方向可以同时安装对接部件，不管是接管路、接仪表还是接联轴器，各个方向的安装操作都有足够的扳手空间，不会出现某个方向的螺栓因为相邻部件的阻挡没法拧紧的情况。腔体的壁厚是按照1.6MPa的额定工作压力来设计的，通过有限元应力校核，在1.5倍额定压力的测试工况下，腔体的最大变形量不超过0.005mm，完全能满足中低压管路系统的使用要求。腔体内部的流道做了圆弧过渡处理，没有直角死角，流体在腔体内部流动的时候不会出现滞留区，不管是输送洁净流体还是带有细小颗粒的介质，都不容易在腔体内堆积残留，后期清洗也更方便，尤其适合食品、医药类对管路清洁度有要求的应用场景。

　　在实际选型搭配的时候，这个法兰腔可以根据使用需求在不同的接口上搭配不同的部件，比如在三个方向接管路法兰，剩下一个方向安装这款紧密联轴器用来接搅拌轴或者传动轴，也可以四个方向都接普通法兰，作为多通路的流体汇流或者分流腔体使用，甚至可以在其中一个面上安装压力传感器、温度传感器这类检测部件，作为管路系统的检测节点使用，适配性非常灵活。和传统的焊接式多通路腔体相比，这款整体加工的立方法兰腔没有焊缝，不存在焊缝腐蚀或者焊接缺陷导致的泄漏问题，整体的结构强度也更高，在有频繁压力冲击或者温度波动的工况下，使用寿命比焊接结构的腔体要长得多。
